钢筋反向弯曲试验方法.doc

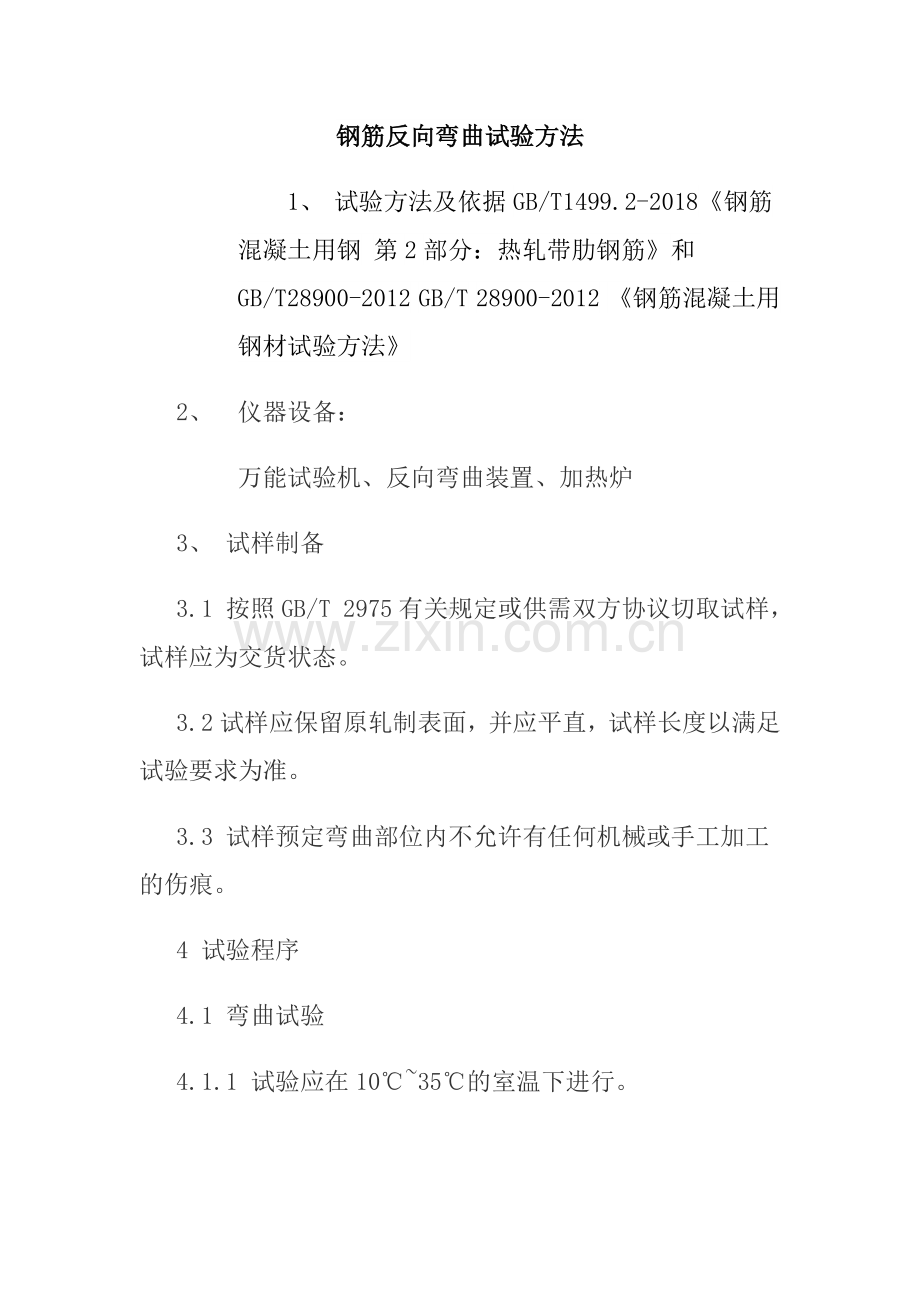

钢筋反向弯曲试验方法
1、 试验方法及依据GB/T1499.2-2018《钢筋混凝土用钢 第2部分：热轧带肋钢筋》和GB/T28900-2012 GB/T 28900-2012 《钢筋混凝土用钢材试验方法》
2、 仪器设备：
万能试验机、反向弯曲装置、加热炉
3、 试样制备
3.1 按照GB/T 2975有关规定或供需双方协议切取试样，试样应为交货状态。
3.2 试样应保留原轧制表面，并应平直，试样长度以满足试验要求为准。
3.3 试样预定弯曲部位内不允许有任何机械或手工加工的伤痕。
4 试验程序
4.1 弯曲试验
4.1.1 试验应在10℃~35℃的室温下进行。

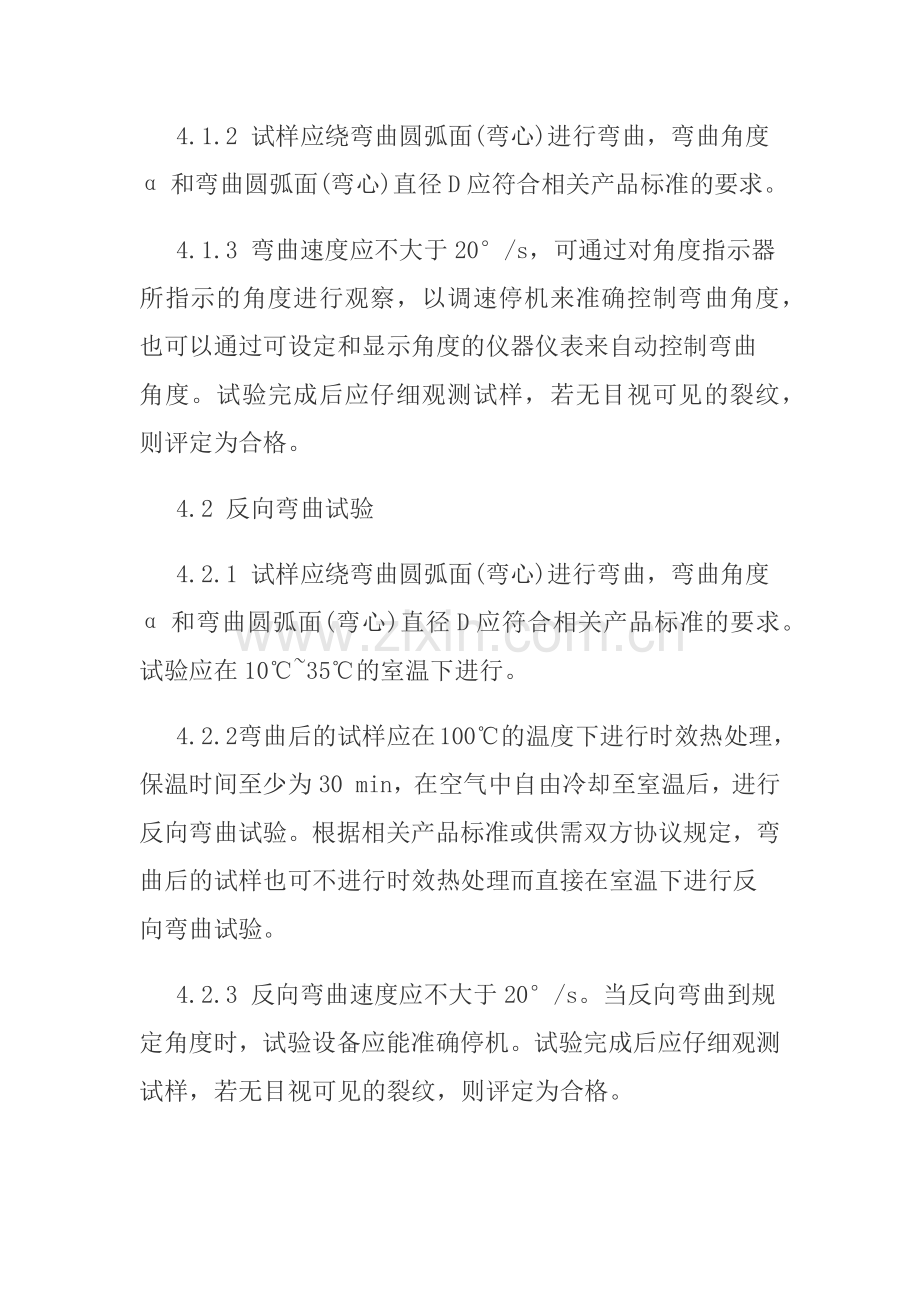

4.1.2 试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆弧面(弯心)直径D应符合相关产品标准的要求。
4.1.3 弯曲速度应不大于20°/s，可通过对角度指示器所指示的角度进行观察，以调速停机来准确控制弯曲角度，也可以通过可设定和显示角度的仪器仪表来自动控制弯曲角度。试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
4.2 反向弯曲试验
4.2.1 试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆弧面(弯心)直径D应符合相关产品标准的要求。试验应在10℃~35℃的室温下进行。
4.2.2 弯曲后的试样应在100℃的温度下进行时效热处理，保温时间至少为30 min，在空气中自由冷却至室温后，进行反向弯曲试验。根据相关产品标准或供需双方协议规定，弯曲后的试样也可不进行时效热处理而直接在室温下进行反向弯曲试验。
4.2.3 反向弯曲速度应不大于20°/s。当反向弯曲到规定角度时，试验设备应能准确停机。试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
