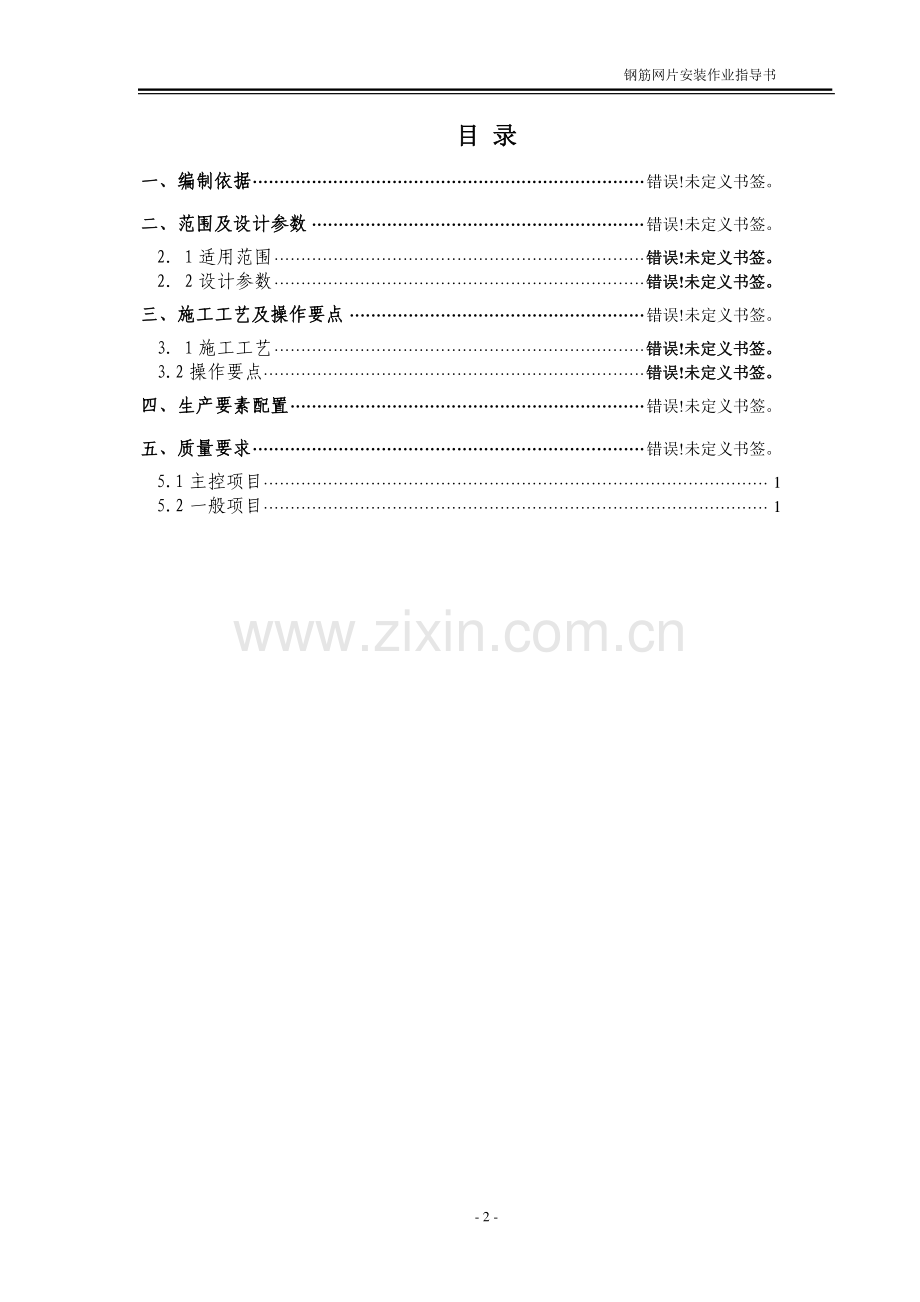

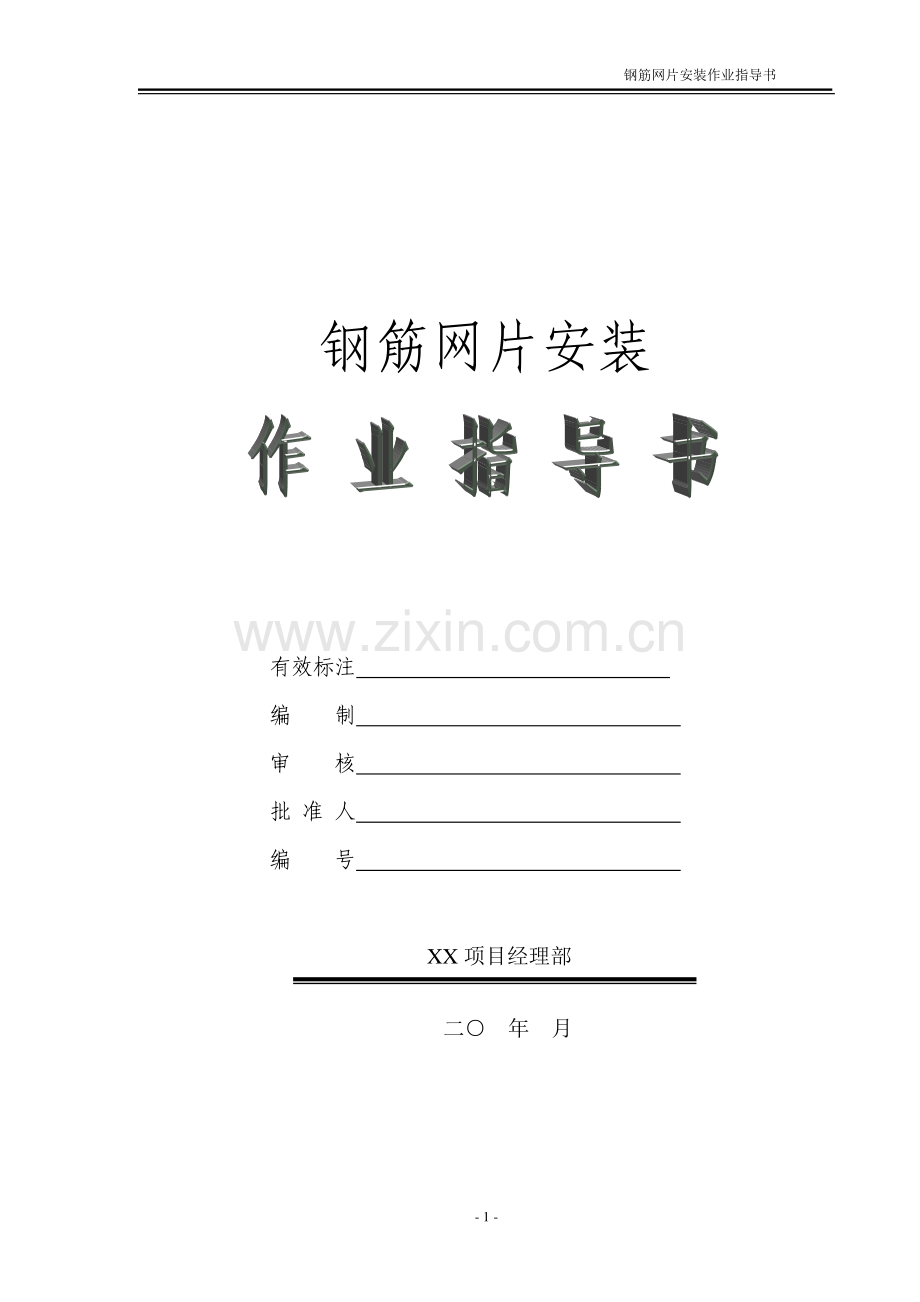

钢筋网片安装作业指导书 -1-钢筋网片安装 有效标注 编 制 审 核 批 准 人 编 号 XX 项目经理部 二 年 月 钢筋网片安装作业指导书 -2-目目 录录 一、编制依据一、编制依据 错误!未定义书签。二、范围及设计参数二、范围及设计参数 错误!未定义书签。21 适用范围 错误错误!未定义书签。未定义书签。22 设计参数 错误错误!未定义书签。未定义书签。三、施工工艺及操作要点三、施工工艺及操作要点 错误!未定义书签。31 施工工艺 错误错误!未定义书签。未定义书签。3.2 操作要点 错误错误!未定义书签。未定义书签。四、生产要素配置四、生产要素配置 错误!未定义书签。五、质量要求五、质量要求 错误!未定义书签。5.1 主控项目 1 5.2 一般项目 1 钢筋网片安装作业指导书 -1-钢筋网片安装作业指导书 -1-钢筋网片安装作业指导书 -1-钢筋网片安装作业指导书 -1-5.15.1 主控项目主控项目 1.钢筋网片所使用的钢筋原材料进场检验必须按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准钢筋混凝土用热轧光圆钢筋（GB13013）、钢筋混凝土用热轧带肋钢筋（GB1499）和低碳钢热轧圆盘条（GB/T701）等的规定和设计要求。2.钢筋网使用钢筋的品种、规格等应符合设计要求。3.钢筋网的制作应符合设计要求。4.钢筋网的安装应与锚杆联结牢靠，钢筋网的保护层厚度不小于 3cm。5.钢筋网应在岩面喷射一层混凝土后再挂设。5.25.2 一般项目一般项目 1.钢筋网片的网格间距应符合设计要求，允许偏差为10mm。2.钢筋网片搭接长度应为 12 个网孔，允许偏差为50mm。3钢筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或片装锈蚀。钢筋网片安装作业指导书 -2-钢筋网自检记录表钢筋网自检记录表 表 5.1 质检员：现场监理：年 月 日 单位工程名称 检查部位 检查点 检查项目 设计标准 实测值 检验点一(原材料质量)钢筋材质 三证编号 钢筋品种规格 8 钢筋外观 表面不得有裂纹、油污、颗粒状或片装锈蚀 检验点二（网片加工）网格尺寸 2020cm 网格尺寸 2525cm 检验点三（网片安装）搭接长度 12 个网格 保护层厚度 不小于 3cm 钢筋网片安装作业指导书 -3-附表附表 2 钢筋网检验批质量验收记录表钢筋网检验批质量验收记录表 04010303 钢筋网片安装作业指导书 -4-单位工程名称 分部工程名称 分项工程名称 验收部位 施 工 单 位 项目负责人 施工质量验收标准名称及编号 客运专线铁路隧道工程施工质量验收暂行标准(铁建设2005160 号)施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位 验收记录 主 控 项 目 1 钢筋网材料质量 第6.4.1条 2 钢筋品种、规格 第6.4.2条 3 钢筋网制作 第6.4.3条 4 钢筋网安装位置 第6.4.4条 钢筋网保护层厚度 3cm 5 钢筋网施工工艺要求 第6.4.5条 符合设计要求 一 般 项 目 1 钢筋网网格尺寸允许偏差 10mm 2 钢筋网搭接长度允许偏差 5cm 3 钢筋外观质量 第6.4.8条 施工单位检查 评定结果 专职质量检查员 年 月 日 分项工程技术负责人 年 月 日 分项工程负责人 年 月 日 监理单位验收结论 监理工程师 年 月 日
