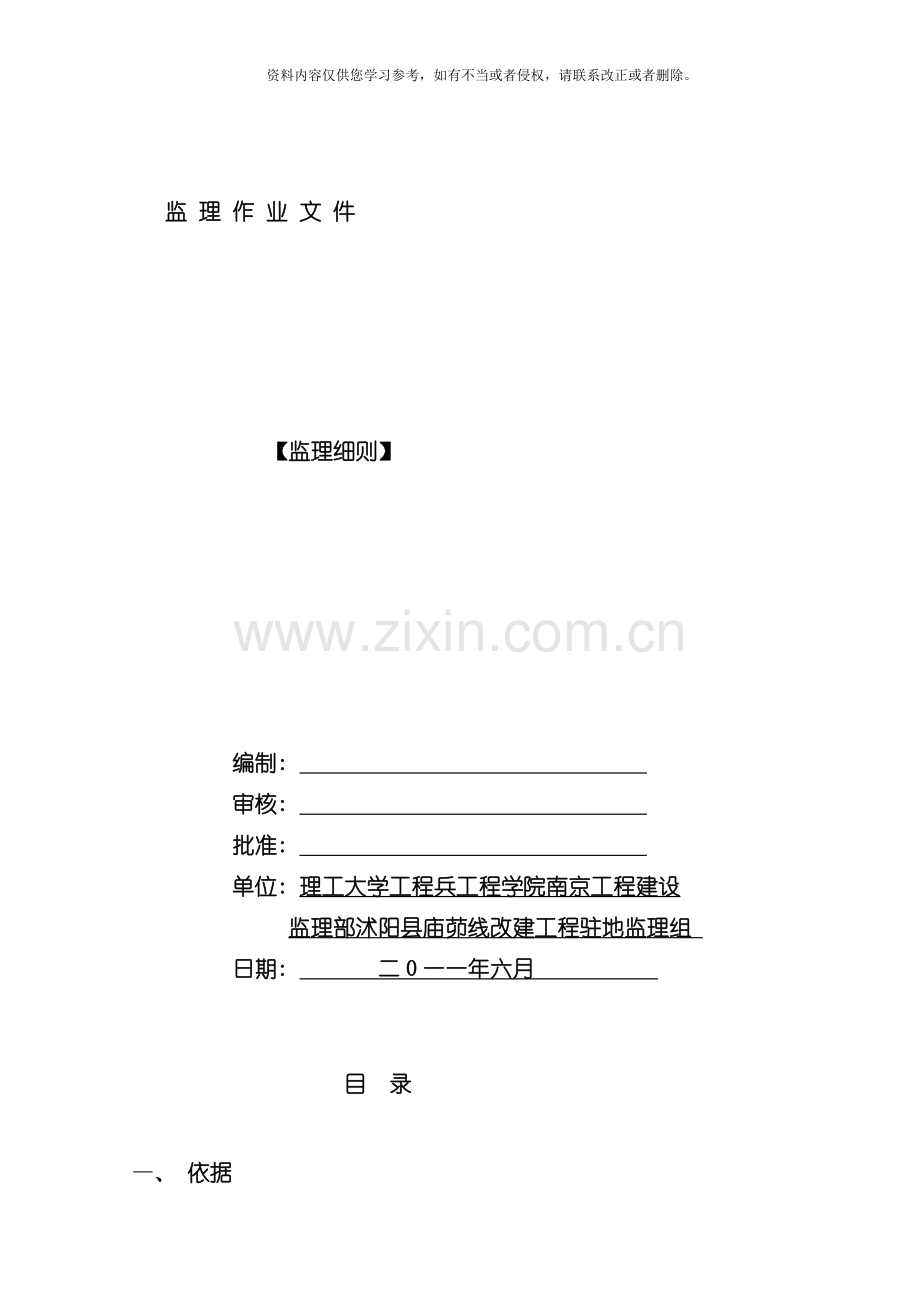

监 理 作 业 文 件

【监理细则】

编制:
审核:
批准:
单位: 理工大学工程兵工程学院南京工程建设
监理部沭阳县庙茆线改建工程驻地监理组
日期: 二0一一年六月

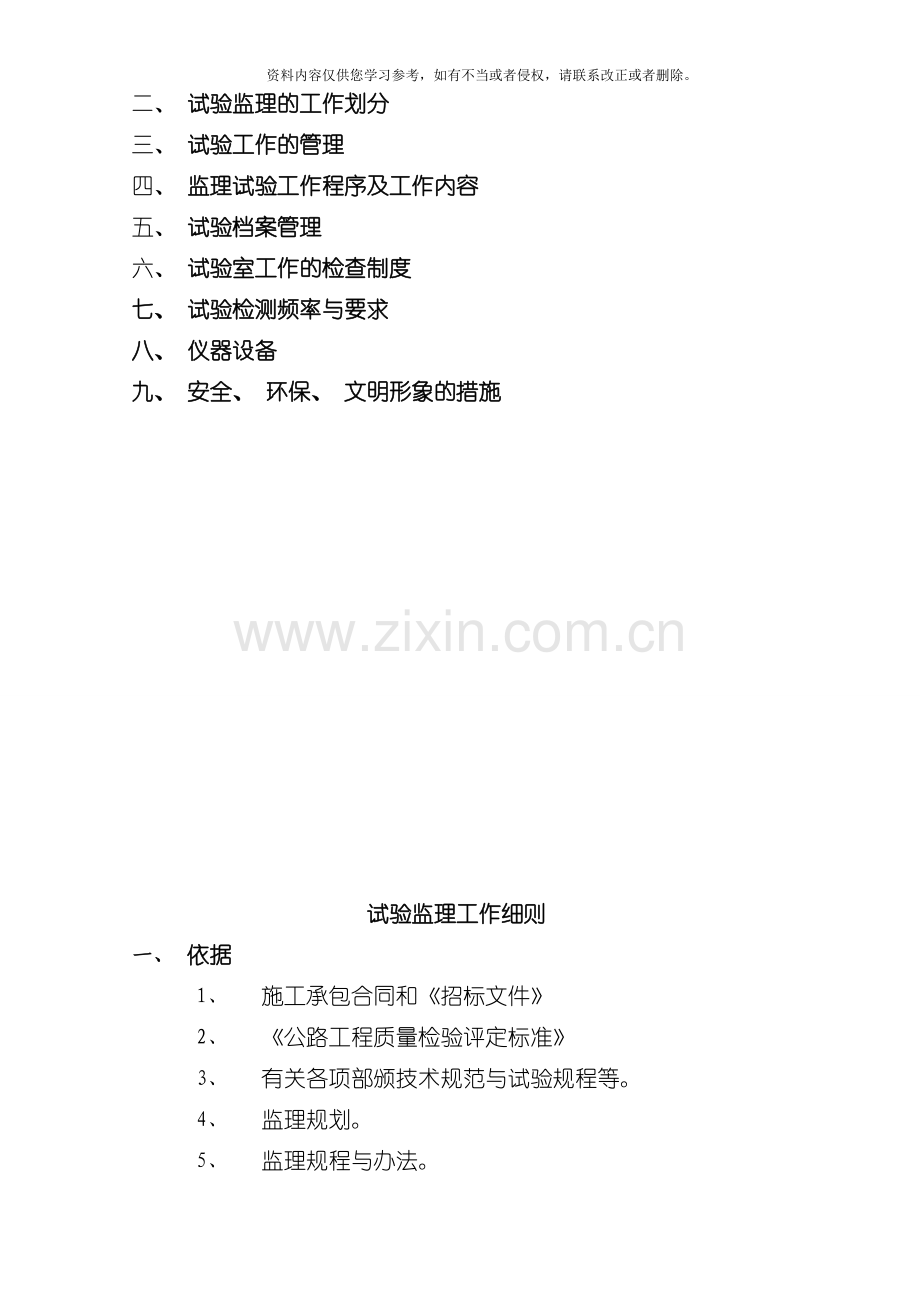

目 录

一、 依据
二、 试验监理的工作划分
三、 试验工作的管理
四、 监理试验工作程序及工作内容
五、 试验档案管理
六、 试验室工作的检查制度
七、 试验检测频率与要求
八、 仪器设备
九、 安全、 环保、 文明形象的措施

试验监理工作细则
一、 依据
1、 施工承包合同和《招标文件》
2、 《公路工程质量检验评定标准》
3、 有关各项部颁技术规范与试验规程等。
4、 监理规划。
5、 监理规程与办法。
二、 试验监理的工作划分
（一） 按试验类型划分
1、 验证试验: 对材料与外购件进行鉴定, 决定其能否进场及用于工程的试验。
⑴外购材料或商品构件在订货之前, 对于在招标文件的规定, 由驻地办, 指挥部确定材料供应商范围的材料, 承包人应将 选定的材料供应商的资料上报驻地办审查后再报指挥部审批, 备 案。并应提供生产厂家的产品合格证书及试验报告。必要时还应 对生产厂家的生产设备, 工艺及产品的合格率进行现场调查了 解, 或由承包人提供样品进行试验, 以决定同意采购与否。
⑵对承包人的自我加工材料及其它各种原材料的取样, 均应 有监理作人员旁站监督, 以确认材料的真实和取样的代表性。
⑶承包人应按规定的抽检频率对材料进行质量检查, 将各类材料试验报告单报驻地办审批。现场试验监理人员旁站试验并在原始记录上签认。
⑷运至工地现场的材料或成品构件, 驻地办试验将按不少于承包人规定试验频率的 20％独立完成抽样试验。
⑸施工进程中, 应随机对用于工程的材料或成品构件进行符合性抽样试验检查。

时段
进场前
进场后使用前
施工中
试验频率
按规定进行
随机
2、 标准试验: 标准试验是对各项工程的内在品质进行施工前的数据采集, 是控制和指导施工的科学依据。它包括各种标准击实试验、 集料的级配试验、 混合料的配合比试验、 结构的强度试验等。提供施工控制指标与质量控制标准的试验, 应在施工前完成。
⑴在各项工程开工前, 在合同规定或合理的时间内, 由承包人首先完成标准试验, 并将试验报告及试验材料报驻地办审查批准。水泥稳定碎石底基层、 基层、 沥青混凝土混合料的配合比标准试验报驻地办审核后报指挥部审批。
⑵对承包人的试验, 要求现场试验监理人员全过程旁站并作好记录, 在原始记录上签认工作, 进行有效的监督检查。
⑶驻地办试验室应在承包人进行标准试验的同时或以后, 平 行进行复核试验, ( 一般承包人在 7 天结果出来后及时上报驻地办) 按规定承包人试验频率的 100％独立完成。
3、 工艺试验: 依据技术规范, 在开工之前对水稳层、 路面面层及其它需要经过预先试验方能正式施工的分项工程预先进行工艺试验, 并出具试验报告、 然后依其试验结果全面指导施工。提供施工方法与施工工艺要求的试验, 按规定在正式施工前完成。
⑴驻地办试验工程师应审查、 批准承包人的工艺试验的施工方案和实施细则。
⑵驻地办试验工程师应对工艺试验的工程的机械组合、 人员配额、 材料、 施工程序、 预埋观测以及操作方法进行有效的控制。
⑶对承包人的工艺试验, 驻地办试验工程师应派试验监理人
员全过程旁站监理, 并应作出详细记录。
⑷试验报告由驻地办审批报指挥部备案。
⑸严格按工艺试验总结, 选择最佳施工工艺、 方案组织施工, 执行首件认可制。
4、 抽样试验: 对在施工中工程内在品质符合性检查的试验。
⑴抽样试验是对各项实施中产品内在品质进行符合性的检查, 内容包括各种材料的物理性能、 混合料的级配组成, 水泥剂量 、 油石比 、 水稳层强度 、 面层沥青混合料稳定度、 流值等 的测定和试验。
⑵驻地办试验工程师应对承包人的各种取样频率、 取样方法
及试验过程进行检查。
⑶承包人应按的技术规范规定的试验频率 100％进行抽样试
验。驻地办材料试验工程师按规定承包人试验频率的 20％独立完
成抽样试验。驻地办验室将根据情况对重点、 关键或问题突出的
工程进行独立的抽样试验或委托第三方试验检测机构试验。
⑷施工现场的旁站监理人员对施工质量或材料产生怀疑并提出要求时, 驻地办试验室随时派员进行抽样试验, 必要时还应要求承包人增加抽样试验频率。
5、 验收试验: 对完工工程进行质量评定的试验。
1、 验收试验是对各项已完工程进行全面的验收检测, 并对该项工程的实际内在品质作出评定。监理试验室、 及指挥部将组织人员到现场作必要的验收检测, 以肯定或否定该项目的质量。
2、 承包人试验室
监理工程师应监督、 检查和批准承包人组建自已的工地试验
室和流动试验室的建筑面积、 实验设备及人员应满足本工程各项
试验的需要。具体按指挥部下发的标准化试验室实施细则执行。
（二） 按试验内容划分:
1、 施工材料和外购成品的试验检查;
2、 施工控制标准的试验评定;
3、 现场施工质量的抽检和认定;
4、 施工工艺和工程质量验收试验;
5、 其它试验。
（三） 按试验工作管理内容划分:
1、 承包人试验室的监理;
2、 施工现场试验工作的监理;
3、 施工质量争议和试验认定。
（四） 按工程项目划分:
1、 路基填筑; 土料物理性质试验、 标准击实试验、 路基压实度、 路基弯沉。
2、 无机稳定土路面底基层、 基层; 材料试验( 石灰、 水泥、 碎石、 砂砾、 粉煤灰、 土) 、 混合料标准击实试验、 EDTA标准滴定试验、 灰剂量与最大干密度关系试验、 配合比试验、 工艺试验、 压实度抽验、 无侧限抗压强度试验、 钻芯取样试验( 根据招标文件要求) 。沥青混凝土面层: 材料试验( 沥青、 碎石、 砂、 石屑、 矿粉) 配合比试验、 工艺试验、 路面抽样马歇尔试验、 钻芯和抽提试验。
3、 混凝土工程( 包括预应力混凝土和钢筋混凝土) 及砌体工程: 材料试验( 水泥、 水、 砾( 碎) 石、 砂、 石料、 外加剂) 配合比试验、 坍落度试验、 无侧限抗压强度试验、 砂浆稠度试验等。
4、 钢筋: 抗拉、 延伸率、 冷弯、 焊接试验。
5、 锚具和钢绞线: 锚具硬度和探伤试验( 必要时) 、 钢绞线抗拉强度、 延伸率、 弹性模量、 截面积试验等。
三、 试验工作的管理
（一） 承包人试验工作的组织:
1、 承包人应建立项目部工地试验室与流动试验室。工地试验室和流动试验室需报质监站审核并取得试验资质。
2、 项目部工地试验室应具有完成合同要求的全部自检试验的能力。流动试验室能完成当地筑路材料的常规试验, 部分抽查试验等, 其地点可根据工程进度的需要而变化。
3、 必须有一个有经验的合格的试验工程师负责试验工作, 要有固定的足够的专业试验人员从事试验工作。
4、 承包人要有足够的合格的试验仪器以满足施工需要, 所有仪器应定期由国家主管部门标定认可后方可使用。标定与鉴定的部位应事先经监理同意, 标定与鉴定的副本应报驻地力备查。
5、 承包人工地试验室人员应持有业务培训证与上岗证。
6、 承包人工地试验室人员的资质和仪器的标定证书应在开工前得到试验监理工程师的确认, 试验室的筹建应在开工前完成。
7、 承包人不具备工程需要的试验能力时, 经监理同意可委托具有相应试验资质的试验检测单位完成。
8、 承包人工地试验室应遵照合同文件和技术规范规定的时间、 频率与方法完成规定项目的试验, 提交规定格式的试验报告。
9、 各项试验应建立台帐, 试验记录应采用规定的表式, 试验记录及其计算分析必须完整, 签名及试验室印章加盖齐全。
10、 承包人试验的成果应及时报告现场监理或驻地办试验室, 承包人的试验必须有监理旁站。试验成果能否用于工程施工, 由监理签证审定。
11、 试验记录的原件由承包人工地试验室按本监理细则与规定及业主的有关要求整理归档。
12、 试验数据和日期应据实记录, 数据精度符合要求, 不准涂抹、 不能涂改数据, 当数据出现错误时, 只能在原数据上划一斜线, 将正确数据写在原数据上方空白处, 修改后的原始数据必须清晰。
（二） 监理试验室的组织:
1、 监理试验室应设专职试验工程师1名, 主管全段施工试验的监理工作。
2、 监理试验室平行、 独立复核或验证承包人上报的标准试验。
3、 监理试验室按大于20%的试验频率独立进行施工进场材料和施工现场的抽样测试。
（三） 工作关系
1、 总监办试验工程师负责合同段内工程的试验监理工作, 负责起草全工程的试验监理细则。督促和检查承包人试验室的的工作质量, 审核承包人提交的标准试验和工艺试验, 对试验结果作出最后的认定。
2、 承包人的试验室, 必须严格按监理细则要求的程序和标准从事试验工作, 并随时接受监理的检查和监督。
3、 所有的试验和检测进行前承包人必须提前报告现场监理或监理试验室, 提前的时间应足以使监理能够完成平行试验、 独立试验或复核试验。
4、 由于承包人没有及时报告而使监理无法完成监理试验, 承包人的试验将不予承认, 由此产生的一切损失由承包人负责。
5、 承包人应按合同规定协助监理进行试验, 为监理试验的取样、 试块的临时养护提供必要的辅助人员、 器材与运输机具。
6、 监理有权否定承包人的试验结果, 而根据监理试验的成果确定施工控制指标、 检验工程的质量, 如承包人对监理工程师确定的结论有不同意见, 可共同取样送第三方试验室进行试验判定。
7、 没有试验、 或试验频率不足、 或指标不合格、 或缺少监理签认的材料、 半成品、 成品不得进入工地、 不得进行施工或验收。
8、 试验与试验报告必须真实, 如发现弄虚作假, 必将惩处, 如警告、 驱逐责任人直至停止试验室工作。
四、 监理试验工作程序及工作内容
（一） 开工前审查承包人试验室筹建的工作程序。在开工之前, 以试验工程师为主, 对承包人试验室筹建工作进行审查, 审查的内容有:
1、 承包人的试验人员审查: 承包人应按合同要求派出专职试验人员, 若需更换时, 需要先征得监理同意。
2、 试验仪器设备的审查: 按照合同要求, 检查承包人试验室仪器的种类与数量并审查各仪器的标定证书。同时, 根据工程的需要, 有权要求承包人添置必须的试验仪器。
（二） 施工材料的试验检测监理程序
1、 当地生产的建筑材料包括土、 石料、 碎石、 砾石、 砂等。对当地生产建材的抽检试验应遵循如下顺序进行。
（1） 料场审定: 工程用当地建材, 必须指定料场, 因此在材料采购合同签订之前, 承包人应提供该料场材料的全部试验检测报告。监理对料场进行调查、 取样和试验审定, 在质量方面都能满足工程要求后, 方可同意供料, 未审定批准的料场不得供料。试验项目应包括:
a、 料场原料的物理性质指标:
土料: 颗粒分析, 塑性指数Ip, 有害杂质含量、 CBR值等。
砂: 颗粒分析, 细度模数, 视密度, 压碎值, 坚固性, 砂当量, 含泥量。
碎石: 压碎值, 洛杉矶磨耗损失, 视密度, 吸水率, 对沥青的粘附性, 坚固性, 针片状含量, 级配, 含泥量( 水洗法) , 软石含量, 石料磨光值, 石料冲击值等。
矿粉: 视密度, 含水量, 粒度范围分析, 亲水系数。
b、 生产设施及产品质量
c、 生产能力。
（2） 进场材料抽检: 承包人应对进场材料做验收, 不合格的材料应拒绝进场。检查内容有:
a、 核对是否指定料场来的材料, 不是指定料场的材料应予拒绝。
b、 对进场材料进行目检, 明显质量指标不合格的材料的能够通知承包人拒绝收料, 由承包人清出现场。
（3） 对进场材料按规定的频率抽样试验, 不合格的材料应拒绝使用, 并由承包人清理出场。现场监理应经常对进场材料的质量进行检查, 督促承包人按规定的频率自检, 以保证不让不合格的材料进场。监理按承包人自检的20%频率进行抽检, 以掌握进场材料的质量情况。
2、 工厂生产的原材料: ( 如水泥、 钢材、 沥青、 石灰、 粉煤灰等) 工厂生产材料的质量, 按以下顺序进行验收试验。
（1） 生产厂家的审定。工程需用的主要原材料, 在决定供货厂家之前, 承包人应提供供货厂家的名单和产品质量合格证、 生产许可证等有关证件, 以及材料的试验资料, 交监理审查。水泥、 钢材、 沥青、 钢绞线、 锚具、 桥梁支座、 伸缩缝等主要的原材料, 应由国家定点生产厂家供应。
（2） 到场材料的试验检查: 到场的材料, 应核对生产厂家、 批号、 厂家质检试验报告等资料, 资料不全的应向厂家索要归档。承包人应按规范规定的频率取样试验检查, 不合格的材料应拒绝使用, 并运出现场。监理应定期检查承包人试验记录、 试验台帐和质量试验档案, 保证承包人按规定频率试验检查。监理试验室要按承包人自检频率的20%的取样作验证试验以确保材料的质量合格。
3、 外购成品构件质量检验和验收试验: 成品构件的质量检验程序如下:
（1） 设定质量技术标准。
（2） 选择生产厂家
预制构件等成品一般在当地厂家供货, 承包人应根据监理审定的质量技术标准, 选择几个合格的生产厂家, 提供合格的产品样品, 供监理审查, 监理以试验室为主对该厂家的生产工艺进行现场调查, 并在现场对成品构件抽样试验, 当生产工艺和成品质量要求都符合要求后能够同意该厂家供货。
（3） 现场成品检验: 到场成品, 应逐件按质量技术标准检查验收。对当地不具备试验检查条件的项目, 承包人和监理可共同派员监督生产检查验收, 监理应定期抽查, 承包人应逐项填报产品的检验报表归档。
（三） 标准试验监理程序
标准试验是对各项工程的内在品质进行施工前的数据采集, 它是控制和指导施工的科学依据, 包括各种标准击实试验; EDTA标准曲线试验; 无机结合料、 沥青混合料的配合比; 混凝土、 砂浆配合比试验等。应按以下要求进行:
1、 在各分项工程开工前, 应由承包人提前完成标准试验, 将试验报告及试验材料提交监理试验室审查批准。并要求做到:
（1） 承包人进行试验前必须先通知试验监理工程师, 试验监理工程师应派出试验监理人员参加承包人试验的全过程, 并进行有效的现场监督检查;
（2） 必须用现场施工用的材料做标准试验, 施工材料一旦改变, 必须重新做控制标准试验。
（3） 要严格按试验规程操作, 使用的仪器必须经过标定, 符合精度要求。
（4） 监理试验室应在承包人上报标准试验结果后, 独立地进行复核( 对比) 试验, 并要求:
a、 到现场直接抽样提取原材料;
b、 由监理试验室负责, 按试验规程做独立复核试验;
c、 当监理试验室试验结果与承包人的试验结果出现允许误差以外的差异时, 一般以监理试验室的试验结果为准; 若承包人对监理的试验结果有争议时, 可共同取样做联合试验; 或委托第三方试验检测室进行校准试验, 并依此作为批准或认定的依据。
（5） 经过监理试验室的独立复核( 对比) 试验, 以肯定、 否定或调整承包人标准试验的参数或指标, 由试验监理工程师审查认可并报送总监代表批准实施。
（6） 承包人上报标准试验的时间, 必须能使监理有足够时间进行独立复核试验, 若因承包人上报标准试验不及时, 造成监理试验室独立复核试验滞后而影响施工进度时, 所产生的损失由承包人负责。
（四） 现场质量控制的监理试验工作程序
1、 验证试验监理程序
验证试验是对材料或商品构件进行预先鉴定, 以决定是否能够用于工程。应按以下要求进行:
（1） 在材料或商品构件订货之前, 应要求承包人提供生产厂家的产品合格证书及试验报告; 必要时监理人员还应对生产厂家生产设备、 工艺及产品的合格率进行现场调查了解, 或由承包人提供样品进行试验, 以决定同意采购与否。
（2） 材料或商品构件运入现场后, 应按规定的批量和频率进行抽样试验, 不合格的材料或商品构件不准用于工程并应由承包人自费运出场外。
（3） 在施工进行中, 应随机对用于工程的材料或商品构件进行符合性的抽样试验检查。
（4） 随时监督检查各种材料的储存、 堆放、 保管及防护措施。
2、 工艺试验监理程序
工艺试验是依据技术规范的规定, 在路基、 路面及其它需要经过预先试验方能正式施工的分项工程, 应在开工之前, 预先进行工艺试验, 然后依其试验结果全面指导施工。应按以下要求进行:
（1） 承包人提出工艺试验的施工技术方案和实施细则报驻地监理工程师办公室。内容包括:
a、 试验路段桩号;
b、 试验用材料的试验报告和标准试验报告;
c、 施工质量的检测频率, 试验方案和控制标准;
d、 试验路段的施工机构组合、 人员配额、 施工程序, 预埋观测及操作方法等( 应有两组以上方案) , 以便经过试验作出选定。
（2） 监理工程师对工艺试验的批准:
a、 试验监理工程师负责对报告中的试验部分作审查意见: 如施工用的材料质量、 控制参数和配合比设计等, 根据该试验的结果作出判断是否批准试验方案;
b、 专业监理工程师对承包人的施工设备、 施工工艺和施工组织计划等能否满足要求提出意见;
c、 总监办监理工程师审查批准。
（3） 监理工程师应对承包人的工艺试验进行全过程的旁站监理, 并作出详细记录, 监理试验室应派人员参与抽检, 及时作出判断, 验证施工工艺的正确与否。
（4） 试验结束后, 应由承包人提出工艺试验总结报告报送驻地监理工程师办公室。
（5） 试验监理工程师和专业监理工程师分别对工艺试验总结报告提出审查意见, 报送驻地监理工程师, 必要时再报总监办审批。
3、 抽样试验监理程序
抽样试验是对各项工程实施中的实际内在品质进行符合性的检查, 内容应包括各种材料的物理性能、 土方及其它填筑施工的密实度、 砼及砂浆的强度等的测定和试验。
抽样试验应按以下要求进行:
（1） 规定频率: 按《招标文件》或其它有关规范所规定检测的项目、 指标、 时间、 频率和质量控制标准, 承包人必须完成规定的试验频率: ( 见附表) 。
（2） 取样规定: 监理现场指定, 当监理对质量有怀疑时有权要求承包人重新进行试验, 承包人不得拒绝, 也不得要求该项试验费用的支付。所有承包人试验的取样部位应是质量较弱的部位, 具体位置由监理指定。
（3） 试验监理工程师应随时派出试验监理人员, 对承包人的各种抽样频率、 取样方法及试验操作过程进行检查, 保证试验操作过程都符合规范和规程的要求, 对原材料标准试验各种强度等重要检测试验应全过程旁站。
（4） 在承包人的工地试验室按技术规范的规定、 进行全频率抽样试验的基础上, 监理试验室应按大于或等于20%的频率独立进行抽样试验, 以鉴定承包人的自检结果是否有效。
（5） 当施工现场的监理人员对施工质量或材料产生疑问并提出要求时, 监理试验室应及时进行抽样试验, 必要时还应要求承包人增加抽样频率。
（6） 承包人必须在确认自检合格后, 才能凭自检试验报告报现场监理抽检。若第一次抽检不合格, 承包人必须返工, 重新自检合格后, 再凭自检试验报告报现场监理抽检。如此报验程序, 直到抽检合格为止。
4、 工程检测程序
（1） 检测单位由业主总监办或驻地办确定。
（2） 检测单位应事先提出检测程序、 检测成果目录与现场条件。
（3） 检测的频率、 部位与范围由驻地办按招标文件确定, 书面提交检测单位。
( 4) 承包人应在监理指定的部位按照要求的现场条件为检测作好准备, 包括提供必要的基础数据。
( 5) 当承包人对检测过程有不同意见, 应及时书面向驻地办提出, 由驻地办与检测单位协商。
( 6) 检测报告一式二份, 承包人、 总监办各保存一份, 由总监办进行管理。
( 7) 若承包人对检测报告持有异议, ( 可用另一监理同意的方法加证。)
( 8) 在规定频率之内或事先经业主、 监理同意的检测费用, 能够进行计量, 由于检测不合格引起的及承包人自行安排的检测, 费用由承包人自行支付。
5、 监理试验流程图(见附表)

地材检验工作流程图
不合格材料处理( 清理出施工现场)
料源考查

①生产工艺
②生产设备
③质保体系
④储量、 运距等
承包人料源取样, 自检
( 监理旁站全过程)
承包人、 总监办
择优确定料源
承包人填报拟进场材料申报单( 后附料源考查及试验检测资料等)
总监办审核
监理按规定的抽检频率进行抽检
允许用于工程
按规范要求存放, 标识管理
材料进场
总监办审核申报单
不合格材料不允许用于工程
不合格
不合格
合格
合格
不合格
合格
承包人经考查、 比较提出材料来源、 场地、 厂家( 至少提供3个以上料源以供选择

外购主材检验工作流程图
承包人填报拟进场材料申报单( 后附厂家资质材料、 考察情况、 样口检测报告等)
选优确定厂家
承包人自检, 监理抽检
厂家考察
1、 原材料
2、 生产工艺
3、 质保体系等
合格
资质审查
①生产许可证、 准用证
②质量体系认证证书
③产品合格证
④相关质监部门的质监报告
⑤营业执照等其它资质证明材料
承包人

总监办
承包人经考查、 比较提出外购材料来源、 厂家( 至少提供3个以上料源以供选择
承包人

总监办
合格
考查合格
考查不合格
资质合格,如有必要
质资不合格

总监办审核申报
材料进场
按规范要求存放, 标识管理
监理按规定的抽检频率进行抽检
总监办审
允许用于工程
不合格材料不允许用于工程
不合格材料处理( 清理出施工现场)
不合格
合格
合格
合格

外购特殊材料检验工作流程图
承包抽样, 外委检测, 监理旁站
承包人填报拟进场材料申报单( 后附厂家资质材料、 考察情况、 样口检测报告等)
选优确定厂家
厂家考察
1、 原材料
2、 生产工艺
3、 质保体系等
合格
资质审查
①生产许可证、 准用证
②质量体系认证证书
③产品合格证
④相关质监部门的质监报告
⑤营业执照等其它资质证明材料

承包人
承包人经考查、 比较提出外购材料来源、 厂家( 至少提供3个以上料源以供选择
承包人

总监办
合格
考查合格
考查不合格
资质合格,如有必要
质资不合格

总监办审核申报
材料进场
按规范要求存放, 标识管理
按规定频率承包商、 监理共同取样, 按照外委检验工作程序委托检验
监理组审
允许用于工程
不合格材料不允许用于工程
不合格材料处理( 清理出施工现场)
不合格
合格
合格
合格

标准击实试验工作流程图
承包人按技术规范及设计文件 要求选择材料
承包人进行标准试验
承包人提供材料检测及标准击实有关资料报驻地试验监理工程师
试验监理工程师抽样, 委托总监办试验室验证标准试验
承包人按技术规范及设计要求对材料进行检测
总监办审核承包商资料及监理试验室报告, 提出意见
总监办批准标准试验结果

监理旁站
监理旁站
监理试验室组织试验, 提供报告
不合格
合格
合格

配合比设计工作流程图
承包人按设计文件及技术
规范、 施工工艺等要求选择混合料组成材料
承包人进行配合比计算→基准配合比→配合比调整→设计配合比
监理旁站
承包人按技术规范及设计要求进行组成材料检测试验
监理旁站
承包人提供组成材料检测及配合比试验全套资料报总监办试验监理工程师审核
总监办审批配合比
试验监理工程师抽取相同原材料, 委托总监办监理试验室进行配合比设计

总监办审核试验资料, 提出意见
同意采用
不合格
合格
不合格( 配合比原原因)
合格

外委项目工作程序
承包商试验室通知试验监理工程师抽样
现场抽样、 监理旁站
样品编号、 包装、 保存, 监理旁站
委托单位检验
联系委托单位
整理样品资料
送样、 委托, 监理旁站
承包商试验室负责人整理需要外委检验的项目及参数统计表及外委申请
试验室监理工程师审核外委检验的项目及参数统计表, 提出意见
试验监理工程师审核外委检验的项目及参数统计表, 提出意见

批准外委申请

组织外委单位能力核查

确定外委单位
承包商试验室领取检验报告
( 一般一式二份)
承包商试验室保存一份
试验监理工程师保存一份
外委项目审批
外委项目实施
外委检验报告

现场检测工作程序
工序施工结束, 承包商工程技术人员向工地试验室报检
承包商工地试验室组织现场检测, 提供检测结果( 报告)
报试验监理工程师检查
总监办试验室抽检接受试验监理工程师委托, 按照规定频率现场检测, 提交检测报告
试验监理工程师批准下一道工序施工
资料整理、 归档保管
准备人员、 设备、 资料等
抽样、 测试、 记录
校核、 计算、 整理报告
监理工程师旁站
总监办委托监理试验室抽检, 出具检测报告
填写抽样单
准备人员、 设备、 资料
抽样、 测试、 记录
校核、 计算, 整理报告
结果上报总监办、 业主
不合格
合格
合
格
不合格
采取措施

不合格管理流程图
来样验收登记管理
确定检测项目和试验方案
下达试验任务
组合检测仪器设备
调整试验检测环境
对照任务清单领取试样
试验操作
数据处理
人员岗位分工

不合格
合格
出具不合格试验报告
通知材试专监、 施工单位
复检
不合格
出具报告
报告复核
报告审核
报告签发
闭合处理
闭合资料归档
闭合资料台帐登记
合格

6、 监理验收程序: 验收试验实际上也是一种抽样试验, 不同的是在某工程完成后进行取样试验。验收试验是对各项已完工程的内在品质作出评定。验收试验应按下列要求进行:
( 1) 试验监理工程师应派出试验监理人员, 对承包人进行的钻芯抽样试验的频率、 抽样方法和试验过程进行有效的监督。
( 2) 试验监理工程师应对承包人按规范要求进行的加载试验或其它检测试验项目的试验方案、 设备及方法进行审查, 驻地监理工程师批准, 必要时报总监办批准。
( 3) 试验监理工程师应派出试验人员对试验的实施进行现场检查监督。
( 4) 试验监理工程师应对试验结果进行评定。
五、 试验档案管理
试验档案的管理是试验工作管理的重要方面, 能够保证试验的准确性, 并作为工程质量调查的依据, 必须予以重视。
试验档案的管理, 分以下三个阶段:
1、 原始记录: 无论是承包人试验室, 还是监理试验室一切试验原始记录, 必须保存备查, 不得遗失, 更不得编造。试验的原始记录必须按规定要求记录、 填写、 保存, 具体要求是:
（1） 各项试验的原始记录, 必须用专用试验表格( 或笔记本) 分项记录。记录填写: 试验日期, 试验检测的数据。试验用的仪器的编号和试验人、 复核人的签字认可, 备查。
（2） 原始试验记录, 必须与试验过程同时进行, 不应在试验之后补填。
（3） 试验监理工程师应经常地检查各试验室试验记录的填写工作, 以保证试验工作规范的进行。
（4） 试验原始记录应编号, 装订保存, 归档, 直到竣工验收。
（5） 试验记录必须书写清楚, 必须用碳素墨水或兰墨水填写, 不得用圆珠笔、 铅笔和纯兰墨水填写。不得涂抹改写, 不得撕页。
2、 试验检测报表的填写
试验检测的报表是竣工验收后归档的试验资料, 应按规定要求填写记录。具体要求:
（1） 试验检测报表的填写, 应在试验现场填写, 或试验结束后按原始记录填写。
（2） 试验检测报表的填报, 必须与原始记录一致, 不应矛盾, 更不得编造涂改。
3、 试验监理工程师对试验室工作的检查记录, 应分次归档保存, 每次检查内容包括:
（1） 试验室仪器标定、 试验记录, 试验室仪器标定证书。
（2） 试验人员试验操作和资料检查记录。
（3） 现场施工质量抽查复检记录。
（4） 试验室工作综合评价, 存在的问题及建议。
六、 试验室工作的检查制度。
试验监理工程师应定期对各承包人试验室, 及监理试验室的工作进行检查, 检查内容包括:
1、 试验资料( 原始记录、 检测报表、 试验台帐) 的记录、 整理、 归档工作, 应做到及时, 清晰、 完整、 准确。
2、 试验仪器的精度, 即由各单位自行进行定期标定试验测定仪器或定期送主管部门标定检验, 以保证各仪器的使用性能和精度均满足要求。
3、 检查试验人员的试验操作, 要求操作符合试验规程, 试验成果准确, 精度符合要求。
4、 现场工程施工质量的抽检复查。
七、 试验检测频率与要求
道路工程试验检测频度和要求见表1。桥梁部分的试验检测频度及要求见表2。
道路工程试验检测频度和要求 表1
试验项目
承包人自检频率
监理抽检频率
合格标准
一、 路基填筑
CBR值
有必要或土质变化时
100%
零填及路堑路床
0-30cm ≥8%
30-80cm ≥5%
80-150cm ≥4%
＞150cm ≥3%
颗粒分析
有必要或土质变化时
20%

液塑限联合测定
1次/5000m3或土质发生变化
20%

有机质含量
有必要或土质变化时
20%

标准击实
1次/5000m3或土质发生变化
100%

石灰土EDTA标准曲线
1次/5000m3或土质发生变化
100%

含水量
压实前每施工段落至少一次
随机
W0±2%
压实度
4处/ m2/层, 且至少有1处在边线上
20%
零填及路堑路床
0-30cm ≥96%
30-80cm ≥96%
80-150cm ≥94%
＞150cm ≥93%
弯沉值试验
每1km双车道80—100点
20%
符合设计
平整度
4处×3尺/200m
20%
≤15mm
二、 石灰粉煤灰底基层
灰剂量
压实前至少1次/施工段落
20%
≥设计剂量-1
石灰钙镁含量
1次/200吨或每批次, 使用中每月至少测2个样品
20%
III级以上灰
未消解残渣含量
1次/每批次
20%
见GB1549-79
松方干密度
至少1次/施工段落
20%

粉煤灰有效化学成份
1次/1000m3或每批次
20%
＞70%
粉煤灰烧失量
1次/1000m3或每批次
20%
＜20%
土的颗粒分析
1次/5000m3或土质发生变化
20%

土的塑性指数
1次/5000m3或土质发生变化
20%
宜在10-20之间
土的有机质含量
有必要或土质变化时
20%
＜10%
标准击实
1次/5000m3或土质发生变化
100%

EDTA标准曲线
1次/5000m3或土质发生变化
100%

相同配合比不同灰剂量与最大干密度之间的对应关系曲线
1次/5000m3或土质发生变化
100%

灰剂量
压实前至少1次/施工段落
20%
≥设计剂量-1
含水量
压实前至少1次/施工段落
20%
W0+1.0-2.0
压实度
每200m每车道2处
20%
≥96%(灌砂法)
平整度
每200m*10尺
20%
≤12mm
厚度
每200m每车道1点( 挖坑检查)
20%
＞设计值-10mm
强度
每 m2或每工作班至少1组
20%
≥0.6MPa
弯沉值
每1km双车道80-100点
20%
≤80(0.01mm)
钻芯

20~28天龄期能钻取出完整的芯样
其它

20%

见规范

三、 水泥稳定碎石基层
水泥初凝时间
1次/批次或200吨
20%
＞3小时
水泥终凝时间
1次/批次或200吨
20%
＞6小时
细度
施工中必要时
20%

安定性
施工中必要时
20%

胶砂强度
施工中必要时
20%

碎石级配
1次/ m2或每工作班1次
20%

碎石压碎值
1次/每批次
20%
＜30%
碎石含泥量( <0.075mm)
1次/每批次或每工作班
20%
＜5%
标准击实
1次/每种石料
100%

EDTA标准曲线
1次/每种石料
100%

灰剂量
压实前至少1次/50m
20%
≥设计剂量
含水量
压实前至少1次/50m
20%

压实度
每200m每车道2处
20%
≥98%(灌砂法)
平整度
每200m2处*10尺
20%
≤8mm
厚度
每200m每车道1点(挖坑检查)
20%
＞设计值-8mm
强度
每 m2或每工作班至少1组
20%
符合技术规范要求
钻芯

其它

20%
见规范
沥青
1次/50吨
20%

沥青用量
每100m测2处
20%
设计值±10%
其它

20%
见规范
四、 沥青砼面层
沥青
1次/50吨
20%
见规范
粗集料技术要求
每100m测2处
20%
见规范
粗集料规格
随时,每天至少1次
20%
见规范
天然砂规格
随时,每天至少1次
20%
见规范
石屑
随时,每天至少1次
20%
见规范
矿粉
随时,每天至少1次
20%
见规范
细集料
随时,每天至少1次
20%
见规范
沥青含量( 油石比)
每日每机上、 下午各1次
20%
见规范
混合料马歇尔试验
每日每机上、 下午各1次
