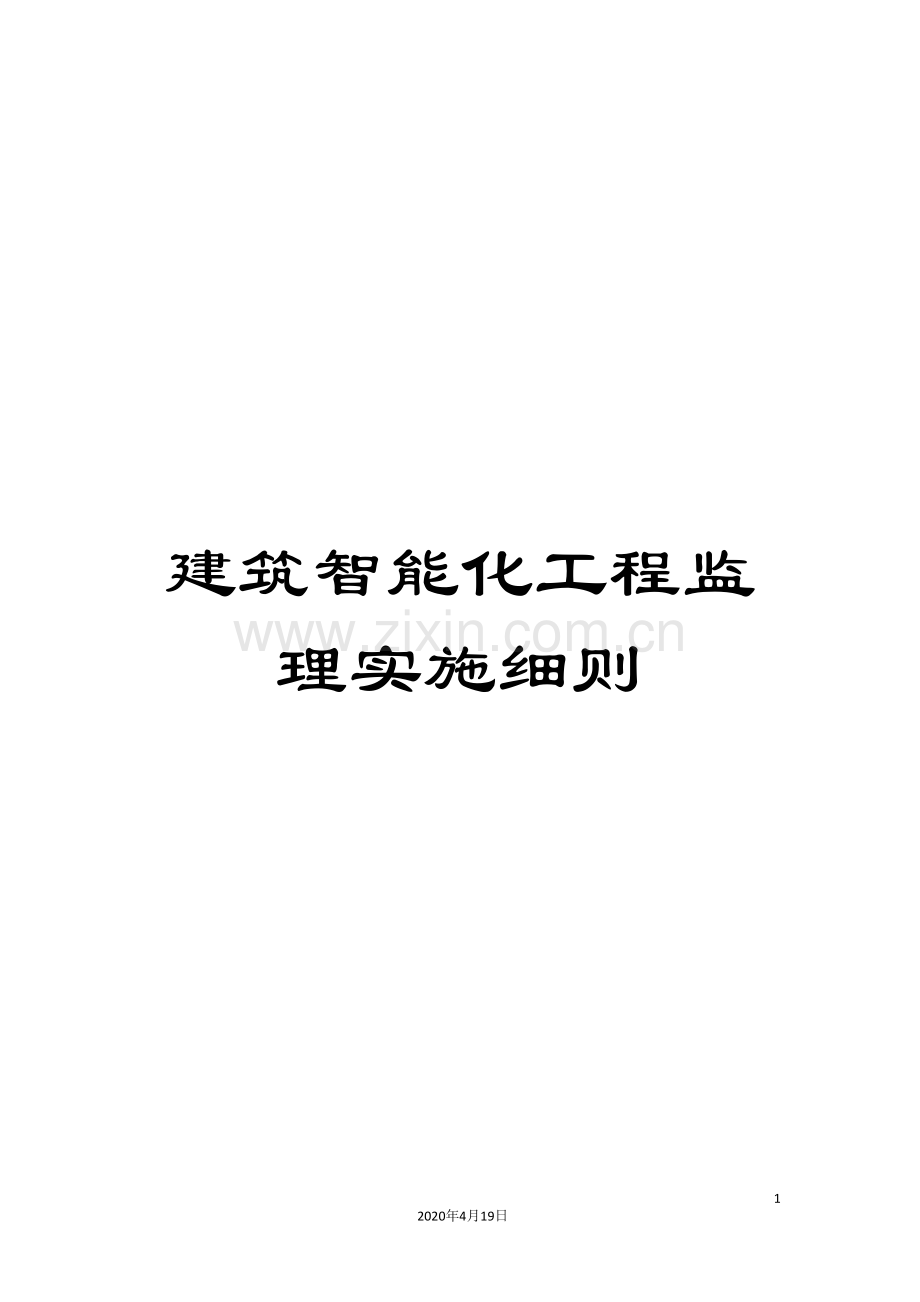

建筑智能化工程监理实施细则范文.doc

建筑智能化工程监理实施细则

35
2020年4月19日
文档仅供参考

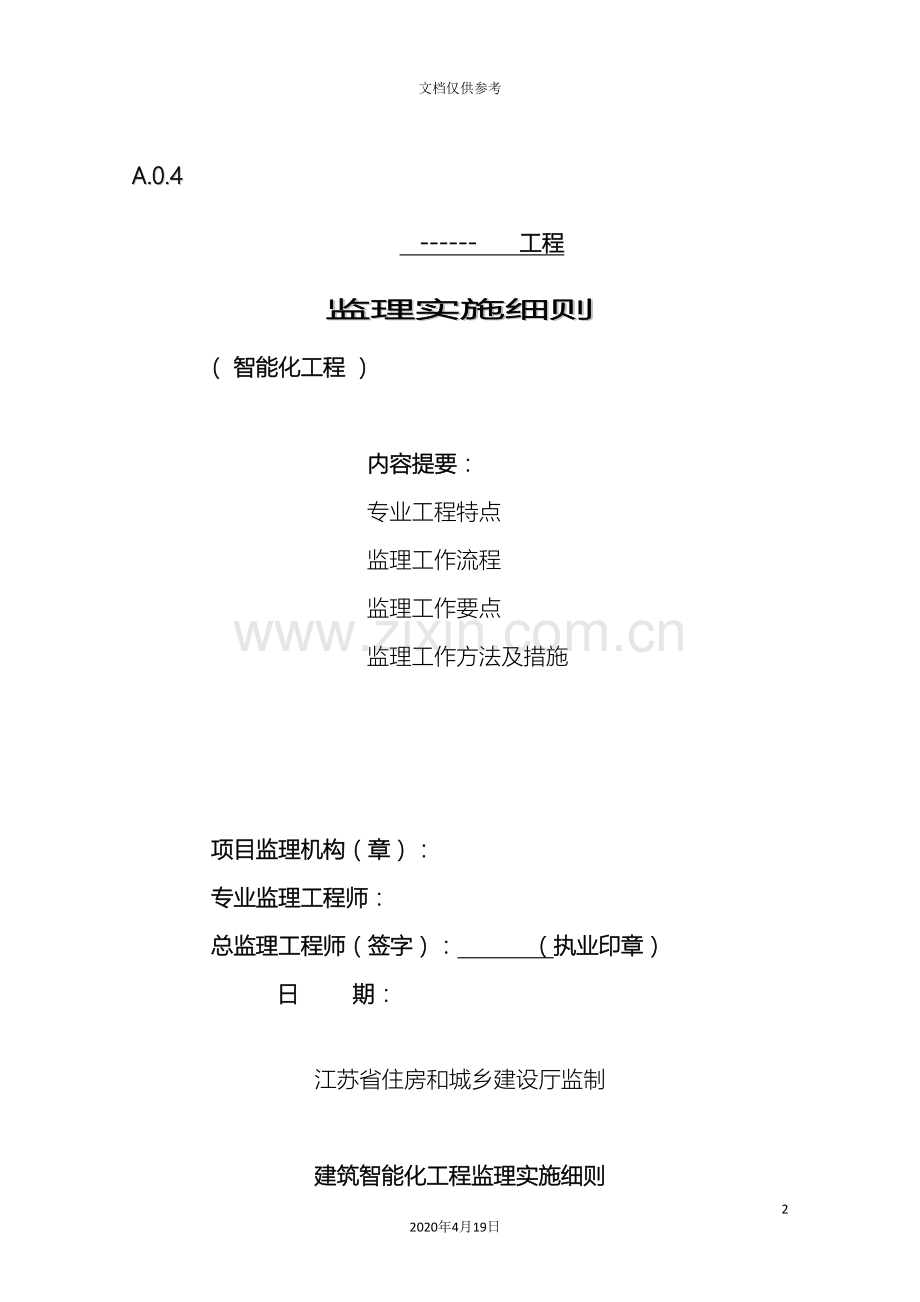

A.0.4
------　 工程
监理实施细则
（ 智能化工程 ）

内容提要：
专业工程特点
监理工作流程
监理工作要点
监理工作方法及措施

项目监理机构（章）：　　　　　 　　　
专业监理工程师：
总监理工程师（签字）：　 　　（执业印章）
日 期：　　　　　　 　 　　
江苏省住房和城乡建设厅监制

建筑智能化工程监理实施细则

一、 工程概况：
本工程为-----智能化工程，幼儿园地上三层，白领公寓地上五层，街坊中心地下一层车，地上四层。总建筑面积50780.07m2，其中幼儿园建筑面积5023.59㎡，建筑高度14.7米；街坊中心建筑面积19966.5㎡，建筑高度19.9米；白领公寓建筑面积9114.67㎡，建筑高度17.4米。本工程将要建成“智慧徐州”具有示范作用的智慧信息服务中心,以人为本,以智慧管理和智能办公为导向，以“ 物联化、互联化、智能化”进行建设,最终打造一个绿色低碳、安全可靠、高效便捷、健康舒适的徐州智慧的商业、公寓、幼儿园配套信息服务中心。
本工程智能化部分主要设计有：主要包括光缆布线、综合系统、信息面板安装等。
二、编制依据
1.已批准的监理规划；
2.相关的地方性技术标准、规范及标准图集；
3.本工程的设计图纸及有关技术文件、设计变更；
4.现行智能化工程施工相关规范、规定，主要有：
⑴《智能建筑工程质量验收规范》GB50339- ；
⑵《公共建筑节能设计标准》GB50189- ；
⑶《建筑设计防火规范》GB50016- ；
⑷《建筑与建筑群综合布线工程验收规范》GB/T50312；
⑸《民用建筑电气设计规范》JGJ16- ；
⑹《智能建筑设计标准》GB/T50314-
⑺《入侵报警系统工程设计规范》GB50394- ；
⑻《视频安防监控系统工程设计规范》GB50395- ；
⑼；《安全防范工程程序与要求》GB/75-94；
⑽《安全防范工程技术规范》GB50348-
⑾《安全防范系统通用图形符号》GB/T74-
⑿《信息技术设备安全标准》GB4943-
⒀《有线电视系统工程技术规范》GB50200；
⒁《国际综合布线系统标准》ISO/IEC11801；
⒂《建筑与建筑群综合布线系统工程设计规范》GB/T50312-
⒃《建筑工程施工质量验收统一标准》GB50300-
⒄《建筑物防雷设计规范》GB50057-
⒅《声音和电视信号电缆分配系统图型符号》SJ2708/

二、专业工程特点
智能化系统有：1. 综合布线系统2. 计算机网络3.有线电视4.入侵防盗报警系统5.视频监控系统6.电子巡更系统7、公共广播系统等
建设项目中弱电接地干线设置；在智能化系统各弱电桥架、竖井内分别独立设置等电位接地干线与总等电位联结端子连接，均采用扁钢作接地线本工程电信分界点为地下一层电信进线间总配线架处（商铺由电信负责到综合布线箱）；有线电视分界点在地下一层有线电视机房。电话交换系统、接入网等通信设施由电信部门负责设计、安装。

三、监理工作流程
为了使施工阶段监理工作标准化和程序化，现将施工监理的主要工作程序归纳如下：
1、 质量控制监理工作流程：
① 工程材料、构配件、设备进场使用监理工作流程
工程材料、设备进场 承包人自检合格后提交《材料、设备进场使用报验单》 监理工程师审核并签认 承包单位使用。
对于未经验收或验收不合格的材料设备，监理人员应拒绝签认，并应签发监理工程师通知单，书面通知承包单位限期将不合格的材料、设备撤出施工现场。
② 检验批、分项工程验收的监理工作流程
每道工序（检验批、分项工程）施工完成 承包人自检合格后提交《工序质量报验单》 专业监理工程师现场检查、审核验评资料 合格后予以签认。
对未经监理人员验收或验收不合格的工序，监理人员应拒绝签认，并要求承包单位严禁进行下一道工序的施工。
③ 分部工程验收的监理工作流程
分部工程完成 承包单位自检合格后申报 总监组织有关人员进行审核验评资料、现场检查，符合要求后予以签认。
④ 质量缺陷和质量事故处理
l 质量缺陷：专业监理工程师下达《监理工程师通知单》 要求承包单位整改 监理检查整改结果。
l 质量事故：总监理工程师下达《工程暂停令》 责成承包单位上报质量事故调查报告 设计单位提出处理方案 承包单位处理 重新进行验收 总监理工程师向建设单位和监理单位提交有关质量事故的书面报告。
2、 进度控制监理工作流程
专业监理工程师对进度计划实施检查、分析 实际进度滞后于计划进度 书面通知承包单位采取纠偏措施并监督实施 对目标进行风险分析、制定防范对策、制定进度控制方案 经总监理工程师审批后报送建设单位。
3、 投资控制监理工作流程
① 工程款支付程序
监理工程师对分项、分部工程已验收并签认 承包单位申报《工程计量报审表》 监理工程师审核并签认 承包单位申报《工程款支付申请表》 监理工程师、总监审核和签发《工程款支付证书》 建设单位负责人审批 建设单位支付工程款。
② 工程款竣工结算程序
竣工验收 承包单位提交竣工结算资料 监理工程师、总监审核和签发《工程款支付证书》 建设单位审核、批准 建设单位支付工程款。
4、 合同管理监理工作流程
① 工程变更管理程序
承包单位提出工程变更 总监组织专业监理工程师审查并签认 建设单位审查并签认 原设计单位编制设计变更文件 总监签发工程变更单 监督承包单位按工程变更实施。
② 工期延期和费用索赔管理程序
延期事件发生 监理收集资料并详细记录，承包单位提交索赔意向报告和详细报告 事件结束，承包单位提交《延长工期（费用索赔）报审表》 监理审核、评估 与承包单位、建设单位协商 监理工程师签发。
③ 工程暂停及复工管理程序
发生须暂停施工的情况 总监签发《工程暂停令》 承包单位暂停施工并妥善保护已完工程 消除工程暂停的原因 具备复工条件时，承包单位提交《工程复工报审表》 总监理工程师审批 承包单位继续施工。

四、监理工作要点：
㈠施工前期监理工作的控制要点
1.审核专业施工方案和有关设计文件，并提供可能的优化反馈意见，特别是工程信息点总量设置及其配置，力求做到技术先进、经济合理、安全可靠、安装维护方便；
2.审核工程承（分）包单位资质和相关人员资格证件，其资质应与所承包的工程内容及范围相符，且具有特殊行业的施工许可证，项目经理资质及等级证书及特种专业施工人员上岗证书均为有效；
3.审核施工组织设计或施工方案，其施工组织安排，人员、进度、质量技术措施、操作工艺和安全等制度健全，满足工程施工需要；
⑴人力资源保证（分包单位提出的有关施工技术人员配置符合施工合同规定的质量、工期要求）；
⑵施工机械设备保证（分包单位用于本工程施工的机械设备及仪器仪表，符合施工合同规定的质量、工期要求）；
⑶质量保证（分包单位提出的质量目标明确，管理措施到位）；
⑷安全保证（高科技，特殊专业施工的安全措施符合本工程施工要求）；

熟悉图纸、参加图纸会审

参加设计交底

审核智能化工程承包单位资质

审核施工单位技术管理体系、质保体系

施工前检查

环境要求：土建施工情况；土建工艺（机房面积、预留洞）；施工电源；地板铺设等。

器材检验：外观检查，型号、规格、数量；电缆电性能测试；管线测试；仪器仪表及设备检查。

安全、防火要求：消防器材；危险物品堆放；孔洞防火措施等。

施工过程监理（巡视、旁站、检查、测试隐蔽工程验收）

电缆桥梁、线槽、电管敷设。

架空缆线、管道缆线、埋式缆线（隧道缆线）及其它线缆布放。

智能化设备安装：框架、机箱、配线部位、仪器仪表等。

智能化系统各子分部（含主要分项）系统测试

按检验批审核评定各分项工程质量

审核评定子分部及分部工程质量

组织竣工验收（预验收）

监督施工单位整改

参加竣工验收

图1
⑸施工条件及计划进度保证（施工前对土建及安装其它专业的要求明确，施工计划进度符合本工程总工期要求）。
⑹检查三检和三按制度的落实情况（三检制度：自检、互检、交接检；三按制度：严格按照图纸、严格按照工艺、严格按照标准）。
4.审核及认定进场材料、设备质量，材质、设备性能质量证明文件齐全、有效。（进口材料、设备还需提供国家商检部门证明及中文的有关技术文件，合格证、质保书等资料。光缆等新材料、新设备进场应具有法定的准用文件及有关性能测试报告。还需提供安装、使用、维护保养和试验要求等有关技术文件。）
5.审核工程图纸及技术资料，熟悉和掌握工程系统集成及各子系统的系统配置和系统布局等设计要求。
㈡施工过程中监理工作的控制要点及目标值
1.线缆敷设安装工程的检查，应符合下列相关标准、规定要求：
⑴在允许焊接的金属结构和混凝土构筑物的金属预埋件上安装支架时，应焊接固定；
⑵支架不应安装在具有较大振动、热源、腐蚀性及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道及能移动的构筑物上；
⑶线槽拐直角弯时，其最小弯曲半径不应小于槽内最粗电缆外径的10倍；
⑷强弱电均采用PUC管时，弱电配管宜避免与强电配管平行敷设。若必须平行敷设时，相隔间距宜大于0.5m；
⑸保护管与检测元件或接地设备之间，应用金属软管连接，并设存水弯，金属软管长度宜小于2m；
⑹黑色钢管与镀锌桥架之间跨接时，应在黑色钢管端焊一只铜螺栓，用≥4mm2的铜线与镀锌桥架连接；
⑺保护管埋设于墙内或混凝土内时，其保护层应≥15mm；
⑻敷设在电缆沟道内的保护管，不应紧靠沟壁；
⑼线槽的直线长度超过50m时，宜采取热膨胀补偿措施；
⑽地面暗敷设线槽一般为3m，留0.6m处设一出线口，超过6m宜加装分线盒；线槽出线口和分线盒必须与地面平齐；
⑾弱电缆需同一线槽内敷设时，应用金属隔开，分开敷设；
⑿保护管弯成角度应大于（等于）90º；
⒀保护管的弯曲半径：明敷设，穿无铠装的电缆时，不应小于保护管外径的6倍；穿铠装电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍；保护管弯曲处不应有凹陷、裂缝及明显的弯扁；
⒁单根保护管的直角弯不宜超过两个；
⒂保护管的两端管口应带线箍或打成喇叭形；
⒃智能建筑电管内有PE线时，每只接线盒都应与PE线相连；
⒄采用镀锌电管配管时，其跨接应符合设计及现行国家标准《建筑电气工程施工质量验收规范》GB50303的规定；
⒅穿过楼板（或平台）继续向前明敷的保护管段，宜高出楼板（或平台）1m；
⒆当配管采用镀锌电管，设计又规定管子间需做跨接时，应满足下列要求：明敷配管应采用设计指定的专业接地线卡跨接；埋地或埋设于混凝土中的电管，可采用熔焊跨接；若电管不允许采用熔焊跨接，可采用穿PE线方式；若管内布有裸软PE铜线，电管可不跨接，但PE线应与它所经过的每一只接线盒相连；
⒇护管连接后应保证整个系统的电气连续性；
(21)一般线缆敷设时的环境温度不应低于-7℃；
(22)多芯电缆的弯曲半径不应小于其外径的6倍；同轴电缆的弯曲半径不应小于其外径的10倍；
(23)线缆穿管敷设截面利用率不应大于（等于）40%；线槽敷设截面利用率不应大于（等于）60%；
(24)信号电缆（线）与电力电缆（线）交叉敷设时，宜成直角；平行敷设时，其间距应符合设计规定；
(25)信号线路、供电线路、连锁控制线路及有特殊要求的仪表信号线路，应分别采用各自的保护管；
(26)每一个接线端上最多允许接两根芯线；
(27)敷设光缆前，应检查光纤；光纤应无断点，其衰减值应符合设计要求；光缆长度应符合施工图要求的敷设长度；架空光缆的接头应设置在杆旁1m范围内；
(28)敷设光缆时，其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应作好技术处理（可采用牵引力自动控制性能的牵引机进行牵引，牵引力应加于加强芯上，其牵引力不应超过150kg；牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km）；光缆接头的预留长度不应小于8m；
(29)光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。确认没有损伤时，再进行接续；
(30)管道敷设光缆时，无接头的光缆在直道上敷设应有人工逐个人孔同步牵引。预先作好接头的光缆，其接头部分不得在管道内穿行；光缆端头应用塑料胶带包扎好，并盘成圈放置在托架高处；
(31)光缆与电缆同管敷设时，应在暗管内预置塑料子管，将光缆敷设在子管内，使光缆与电缆分开布放，子管的内径应为光缆外径的1.5倍；
(32)光缆的接续应由受过专门训练的人员操作，接续时应采用光功率计或其它仪器进行监视，使接续损耗达到最小；接续后应做好接续保护，并安装好光缆接头护套；
(33)光缆敷设后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线；
(34)在光缆的接续点和终端应作永久性标志。
2.电源与接地系统安装的检查，应符合下列标准、规定：
⑴以下电信设备均应接地：直流电源、电信设备的机架、机壳、入站通信电缆的金属护套和屏蔽层；交流配电屏、整流器屏等供电设备的外露导电部分；直流配电屏的外露导电部分；交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分；电缆、架空线路及有关需要接地的部分，如放电器、避雷器、保护间隙等；
⑵当低压配电系统采用TN制式供电，电信设备若要求严格限制工频交流对其干扰，且电信设备不易做到与站内各种金属构件绝缘时，应采用TN-S制式；
⑶配电屏、整流器等外露导电部分，当加固装置将其与机架、机框在电气上已连通时，仍需与PE线或PEN线相连；
⑷电信设备的工作接地，一般要求单独设置，亦可与建筑物内变压器的工作接地共用一个接地装置。但必须经过绝缘的专用接地线与接地装置相连；
⑸电信设备采用共同接地装置时，其接地电阻应不大于1Ω，宜用两根截面不小于25mm2的铜芯绝缘线穿管敷设到共同接地极上，当采用基础钢筋作为共同接地极时，连接处应有铜铁过渡接头；
⑹电子设备的信号接地、屏蔽接地和保护接地等，一般合用一个接地极，其接地电阻不大于4Ω，当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1Ω；
⑺对抗干扰能力差的电子设备，其接地应和防雷接地分开，两者相互距离宜在20m以上，对抗干扰能力较强的电子设备，两者距离可酌情减少，但不宜小于5m；
⑻当电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭反击和保证设备安全，应采用埋地铠装电缆供电；
⑼电缆屏蔽层必须接地，为避免产生干扰电流，对于控制及信号电缆应一点接地；
⑽为减少趋肤效应和通道阻抗，直流工作接地的引下线应采用多芯铜导线，截面不宜小于35mm2，当需要改进信号的工作条件时，宜采用多股铜绞线；
⑾输入信号的电缆穿钢管敷设，或敷设在带金属盖板的金属桥架内，钢管及桥架均应接地；
⑿架设在建筑物顶部的天线金属底座必须与建筑物顶部的避雷网相连，构成避雷系统，经过至少在不同方向的两根引下线或建筑物内的主钢筋进行接地；
⒀演播室宜采取防静电接地，所处环境电磁场干扰严重时，演播室、控制室及编辑室宜采取屏蔽接地。防静电接地、屏蔽接地可接到系统的接地装置上；
⒁接地环母线的截面，用铜箔80mm×0.35mm；
⒂电子设备的接地极宜采用地下水平敷设，做成耙形或星形；
⒃强弱电采用联合接地极时，接地电阻必须小于1Ω；
⒄采用联合接地极时，智能建筑接地引出线和强电接地引出线不能从同一点引出，两者相距大于3m；
⒅智能建筑弱电系统中的接地干线应与强电系统的接地干线分开敷设，在设计无规定时，其接地干线截面不宜小于25mm2的绝缘铜导线，并固定在绝缘子的接地排上。
3.通信网络系统安装的检查，应符合下列各相关标准、规定：
⑴通信线缆管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收规范》（YDJ39-90）的规定；
⑵工程中使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求；电缆所附的标志、标签内容应齐全（电缆型号、生产厂名、制造日期和电缆盘长）、清晰；电缆应附有出厂检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告；
⑶电缆的电气性能应从本批量电缆的任意盘中进行抽样测试；
⑷线料和电缆的塑料外皮应无老化变质现象，并进行通、断和绝缘检查。局内电缆、接线端子板等主要器材的电气性能应抽样测试。当相对湿度在75%以下，用250伏兆欧表测试时，电缆芯线绝缘电阻应不小于200MΩ；接线端子板相邻端子的绝缘电阻应不低于500MΩ；
⑸剥开电缆头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号；
⑹光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好；
⑺综合布线系统工程采用多心单模光缆时，现场检验应测试光纤衰减常数和光纤长度；
⑻光纤调度软纤（光跳线）检验应符合下列规定：
①光纤调度软纤应具有经过防火处理的光纤保护包皮，两端的活性连接器（活接头）端面应配有合适的保护盖帽；
②每根光纤调度软纤中光纤的类型应有明显的标记，选材应符合设计要求。
⑼保安接线排：保安接线排的保安单元过压、过流保护各项指标应符合原邮电部规范《电信交换设备过电压、电流防护技术要求及试验方法》（YD/T950）和《局端设备电气防护建筑》（ITU-TK.20）的规定；
⑽光纤插座的连接器使用型号和数量、位置应与设计相符；
⑾光纤插座面板应有发射（TX）和接受（RX）明显标志；
⑿对绞电缆（UTP）电气性能、机械特性、传输性能及插接件的具体技术指标和要求，应符合《数字通信对绞/星绞对称电缆》（YD/T831）的规定；
⒀通信设备之间的连接电缆终端作业可分为插接、绕接和卡接；
缆线终端的一般要求：
缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端；
缆线中间不得产生接头现象；
缆线终端应符合设计和厂家安装手册要求。
⒁插接电缆终端必须依据设计文件要求进行，电缆的走向及路由应符合厂家有关规定；
⒂绕接电缆芯线的电缆破头处应平齐，不得损伤芯线的绝缘；分线应按色谱顺序，不得将每组芯线的互绞打开；绕接电缆芯线必须使用绕线枪，不得以手钳代替，并应达到下列要求：
每根芯线在端子上绕接的圈数应为：线径为0.4～0.5mm时6～8圈，0.6～1.0mm时4～6圈；绕接应紧密，但不应叠绕；
绕接芯线应从端子根部开始，不接触端子的芯线部分不宜露铜，芯线不得有损伤。
⒃卡接芯线时应用接插设备生产厂家提供的专用工具，不得随意用代用工具；缆线终端处必须卡接牢固，接触良好；对绞电缆与接插件连接应认准线号、线位色标，不得颠倒和错接；
⒄对绞电缆芯线终端每对对绞线应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线不大于25mm；
⒅剥除护套均不得刮伤绝缘层，应使用专用工具剥除；屏蔽对绞线的屏蔽层剥除后应与接插件的屏蔽罩作360º全圆周接续，屏蔽层的长度应覆盖到不使对绞线暴露；
⒆对绞线在与信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应按设计规定；
⒇光纤互连和交叉连接装置（光纤连接盒，以下简称LIU）能够为固定和抽屉两种方式，其装配应按设备说明书进行，安装的方式、位置和高度应符合设计要求；
(21)光缆进入LIU的光缆入孔处时应采取保护措施（光缆减压单元）。光缆在LIU中应按规定的位置夹持在缆夹中，接上地线，并按规定留出足够的长度，以便对光缆中的光纤末端按照操作规程进行安装固定和连接器的成端；
(22)光缆纤芯与连接器尾纤接续处应加以保护和固定，连接器在插入适配器之前应进行清洁，插入符合设计要求。光纤连接器的连接要求见有关规定。应使用规定长度的光纤跳线，光纤跳线在LIU内的路径、固定方法应符合设备说明书的要求；
(23)光纤接续损耗值应符合的规定：
光 纤 接 续 损 耗
光纤接续损耗（dB）
光纤类别
多 模
单 模
平均值
最大值
平均值
最大值
融 接
0.15
0.30
0.15
0.30
机械接续
0.15
0.30
0.20
0.30

(24)安装通信设备直流电源线的路由、路数及布放位置应符合施工图的规定；使用导线（铝、铜条或电力电缆）的规格、器材绝缘强度及熔丝的容量均应符合设计要求；电源线应采用整段的线料，不得在中间接头；
(25)交流系统使用的交流电源线（110V或220V）必须有接地保护线；直流电源线成端接续时应连接牢固，接触良好，保证电压降指标及对地电位符合设计要求；
(26)通信设备的每一路直流馈电线连同所接的列内电源线和机架引入线两端腾空时，用500V兆欧表测试正负线间的和负线对地间绝缘电阻均不得小于1MΩ；
(27)通信设备使用的交流电源线两端腾空时，用500V兆欧表测试心线间和心线对地间的绝缘电阻均不得小于1MΩ；
(28)采用塑料电力电缆作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一红蓝标志。安装后电源线末端必须用胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎；
(29)截面积在10mm2以下的单股电力电缆端头用打接头圈连接，接头圈可略砸成扁平，打圈方向应与紧固螺帽的方向一致；截面积在10mm2以上的多股电力电缆端头应使用线鼻子连接；线鼻子的规格与导线线径相吻合；
(30)从接地体引入机房的地线，其截面积可按接地电阻和地线长度算出，一般宜为95mm2，最小不得小于75mm2；

(31引入机房的接地线不得少于两根，连接接地母线的接地体与建筑物防雷地线在地下应连通，应尽量利用地下各点金属设施作为接地装置的组成部分；
(32VSAT机房内部所有设备的外壳应与接地母线可靠连接。
4.办公自动化系统安装的检查，应符合下列相关标准的规定：
⑴为保障设备安装的安全，设备安装前应严格做好环境（设备的重量、体积和安装空间；供电、设备接地、设备工作温度、湿度及电磁环境等）检查，并应符合设计要求、产品技术文件和安全技术标准的规定；
⑵网络设备应遵循的协议、标准：
网络设备的系统性能指标应符合IEEE、ISO、ATM论坛和国际公认的其它协议标准。
⑶网络规划：
网络设备安装前，应做好网络规划，包括网络拓扑结构图，网络设备安装位置图、网络地址分配表、路由设置表等；
⑷交换机的物理安装：
交换机能够根据设计要求安装在标准19″机柜中或独立放置，设备应水平放置，螺钉安装应紧固，并应预留足够大的维护空间。机柜或交换机接地应符合相关标准的接地要求；
⑸交换机的系统配置：
按各生产厂家提供的安装手册和要求，规范地编写或填写相关配置表格，填写的表格同时应符合网络系统的设计要求；按照配置表格，经过控制台或仿真终端对交换机进行配置，保存配置结果；
⑹交换机制测试：
自检测试：交换机上电后会进行自检测试，经过观察交换机上的指示灯，确认交换机上的模块、端口等组成部分正常工作；
连通性测试：从接到交换机的ATM端口或太网端口的站点上Ping交换机的IP地址，检查网络端口的连通性，确认所有端口均应正常连通，非TCP/IP局域网系统可参照此方法进行；
系统配置的测试：确认交换机的系统配置符合设计要求。
⑺广域网接入设备、路由器的安装：
物理安装：能够根据设计要求安装在标准19″机柜中或独立放置，设备应水平放置，螺钉安装应紧固，并应预留足够大的维护空间。机柜或接入设备、路由器接地应符合相关标准的接地要求；
系统配置：按各生产厂家提供的安装手册和要求，规范地编写或填写相关配置表格，如类型（PPP，Frame-relay，X.25），端口地址，路由协议，路由议的作用范围等，填写的表格同时应符合网络系统的设计要求；
按照配置表格，经过控制台或仿真终端对路由器进行配置，经过路由器对广域网接入设备进行配置，保存配置结果；
⑻广域网接入设备、路由器的测试：
自检测试：广域网接入设备、路由器上电后进行自检测试，经过观察广域网接入设备上的指示灯，确认广域网接入设备正常工作，经过观察路由器上的指示灯，确认路由器的模块，端口等组成部分正常工作；
连通性测试：连接相关的广域网接入线路（如DDN，Frame-relay，ISDN，X.25等），观察广域网接入设备的指示灯，确认广域网的IP地址，确认路由器与广域网接入设备正常连接和路由器基本配置正确；
系统配置的测试：确认路由器的系统配置符合设计要求，特别是检查路由表（用SHOW IP Route命令或类似的命令）；
⑼网络通信设备（交换机/集线器）的安装物理安装：
交换机/集线器能够根据设计要求安装在标准19″机柜中或独立放置，设备应水平放置，螺钉安装应紧固，并应预留足够大的维护空间。机柜或集线器接地应符合相关标准的接地要求；
⑽网络集线器的测试：
①自检测试：网络集线器上电后会进行自检测试，经过观察网络集线器的指示灯，确认网络集线器的端口等组成部分正常工作；
②连通性测试：从接在网络集线器端口的站点上Ping接在另一端口站点的IP地址，检查网络集线器端口的连通性，确认所有的端口均应正常连通。
⑾网络管理软件的安装和配置：
按照网络管理软件的安装手册和随机文档，安装网络管理软件；
根据网络系统的设计要求，配置网络管理软件；
⑿网络管理软件的测试：
网络管理软件功能测试，应符合设计或合同规定；
确认网络管理软件能够监测所需管理的设备（如交换机、路由器、服务器、PC机等）的状态和动态显示网络流量，并据此设置这些设备的属性，使网络系统得到优化；
⒀服务器测试：
执行上电开机程序，应正常完成系统自测试和系统初始化；
执行服务器的检查程序，包括对CPU、内存、硬盘、I/O设备、各类通信接口的测试，该检查程序正常运行结束，并给出正常运行结束的报告；
执行主要性能的测试，给出服务器的主要性能（主频、内存容量、硬盘容量等）指标的报告。
⒁服务器网络接口卡及数据库软件的安装和测试应符合设计及产品技术文件规定；
⒂客户机和外围设备的安装和测试应符合设计及产品技术文件规定；
⒃应用软件的安装验证及系统测试应符合有关软件工程规范的要求进行。
5.安全防范系统安装的检查，应符合下列相关标准、规定要求：
⑴各类入侵探测器的安装，应根据可选用产品的特性及警戒范围要求进行安装；
⑵周界入侵探测器的安装，位置要对准，防区要交叉。室外入侵探测器的安装应符合产品使用要求和防护范围；底座和支架应固定牢靠，其导线连接应采用可靠连接方式；外接导线应留有一定的余量；
⑶摄像机的安装：应满足监视目标视场范围要求，并具有防损伤、防破坏能力。安装的高度：室内距离地面不宜低于2.5m；室外距离地面不低于3.5m；
电梯厢内的摄像机应安装在电梯厢门左侧（或右侧）上角，并应能有效监视电梯厢内乘员；
各类摄像机应保持牢固、绝缘隔离，注意防破坏；
摄像机在安装前，应逐个通电检查和粗调，调整后焦面、电源同步等性能，在处于正常工作状态后方可安装；
摄像机经功能检查、监视区域的观察和图像质量达标后方可固定；在高压带电的设备附近安装摄像机时，应遵守带电设备的安全规定；摄像机信号导线和电源导线应分别引入，并用软管保护，不影响摄像机的转动；摄像机配套装置（防护罩、支架、雨刷等设备），安装时应灵活牢固；
⑷云台安装在支架上应牢固，转动时无晃动；
根据产品技术条件和设计要求，检查云台的转动角度范围、定准云台转动起点方向。
⑸解码器（箱）应安装在云台附近或吊顶内（但须有检修孔）；
⑹门口对讲设备的安装应符合下列规定：
门口机的安装高度离地面宜1.5～1.7m处，面向访客；
对可视门口机内置摄像机的方位和视角作调整；对不具有逆光补偿功能的摄像机，安装时宜作环境亮度处理；
管理机安装时应牢固，并不影响其它系统的操作与运行；用户机宜安装在用户出入口的内墙，安装的高度离地面宜1.3～1.5m处，保持牢固；
⑺有线巡更信息开关或无线巡更信息钮，应按设计要求安装在各出入口或其它需要巡更的站点上，其高度离地面宜1.3～1.5m处；安装应牢固、端正，户外应有防水措施；
⑻车库管理设备的读卡机（IC卡机、磁卡机、出票读卡机、验卡票机）的安装应符合下列规定：
应安装在平整、坚固的水泥墩上，保持水平、不能倾斜；宜安装在室内；安装在室外时，应考虑防水及防撞装置措施；读卡机与闸门机安装的中心间距宜为2.4～2.8m；
⑼感应线圈的安装应符合下列规定：
埋设深度距地表面不小于0.2m、长度不小于1.6m、宽度不小于0.9m。感应线圈至机箱处的线缆应采用金属管保护，并固定牢固；应埋设在车道居中位置，并与读卡机、闸门机的中心间距保持在0.9m左右；
⑽闸门机的安装应符合下列规定：
应安装在平整、坚固的水泥基墩上，保持水平、不能倾斜；宜安装在室内；安装在室外时，应考虑防水及防撞措施；闸门机与读卡机安装的中心间距宜为2.4～2.8m；
⑾信号指示器的安装应符合下列规定：
车位状况信号指示器应安装在车道出入口的明显位置，其底部离地面高度保持2.0～2.4m左右；
车位状况信号指示器宜安装在室内；安装在室外时，应考虑防水措施；
车位引导显示器应安装在车道中央上方，便于识别引导信号；其离地面高度保持2.0～2.4m；显示器的规格一般不小于长1.0m，宽0.3m；
⑿机架安装位置应符合设计要求；
⒀控制台安装应符合下列规定：
安装位置应符合设计要求，正面与墙的净距不应小于1.2m，侧面与墙或其它设备的距离，在主要走道不宜小于1.5m，次要走道不宜小于0.8m；应竖直安装，保持平稳；
台内接插件与设备连接应牢靠；内部接线应符合设计要求，无扭曲脱落现象；
控制台装机容量应根据需要留有扩展余地；控制台布局、尺寸和台面及座椅的高度应符合国家标准《电子设备控制台的布局、形式和基本尺寸》（GB7269）的规定；
⒁监视器的安装应符合下列规定：
监视器安装在固定的机架和机柜上，小屏幕监视器也可安装在控制台操作柜上。当安装在柜内时，应有通风散热措施，并注意电磁屏蔽；
监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光照时，应有避光措施。
8.综合布线系统检查应符合下列相关标准、规定要求：
⑴电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m，加上工程中所选用的接插件进行抽样测试，并做好测试记录；
⑵综合布线系统工程采用光缆时，若工程需要可测试光纤衰减和光纤长度，要求如下：采用光纤测试仪进行调试，若测试结果超出标准（或与出厂测试数值相差太大），应采用光功率计测试复测以确定衰减超标原因。若在同一盘光缆中，长度差异较大，则应从另一端进行调试或做通光试验以判定断纤情况；
⑶光纤接插软线（光跳线）两端的活动连接器（活接头）端面应装配合适的保护盖帽；
⑷机架、机柜安装的垂直度偏差应不大于3mm；
⑸模块式通用插座安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立或水平等形式，接线盒盖面应与地面齐平；
⑹模块式通用插座底座盒宜采用预置扩张螺钉固定等方式；
⑺缆线终接后，应留余量，交接间、设备间对绞电缆预留长度宜为0.5～1.0m，工作区为10～30mm，光缆布放宜盘留，预留长度宜为3～5m；有特殊要求的应按设计要求留存；
⑻非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6～10倍；主干对绞电缆的弯曲半径应至少为电缆外径的10倍；光缆的弯曲半径应至少为光缆外径的15倍；
⑼敷设暗管宜采用钢管或阻燃硬质PVC管，布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%～60%，弯管道应为40%～50%；暗管布放4对对绞电缆或4芯以下电缆时，管道的截面利用率应为25%～30%；预埋线槽宜采用金属线槽，其截面利用率不应大于50%；
⑽采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线能够不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃；
⑾建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通讯线路工程验收的相关规定；
⑿在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm；
⒀电管、线槽直埋长度超过30m或在线槽路由交叉、转变时，宜设置过线盒；
⒁从金属线槽至信息插座接线盒间的缆线宜采用金属软管敷设；
⒂暗管敷设不应有S弯；
⒃网络地板线缆采用金属线槽敷设；
⒄金属线槽敷设时，在线槽接头处，每间距3m处，离开两端0.5m处，转弯处等宜设置支架或吊架；
⒅采用公用立柱作为顶棚支撑柱时，可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔离，间距应符合设计要求；
⒆综合布线系统干线子系统缆线不得布放在电梯或供水、供汽、供暖管道竖井中，亦不应布放在强电竖井中；
⒇缆线中间不允许有接头；
(21)对绞电缆终接（与插接件连接）应认准线号、线位色标；
(22)终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类不应大于13mm；
(23)对绞线与8位模块式通用插座相连时，可采用A类或B类连接方式，但在同一布线工程中两种连接方式不应混合使用；
(24)屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽置必须可靠接触，缆线屏蔽层应与接插件屏蔽罩360º圆周接触,接触长度不宜小于10mm；
(25)各类跳线长度应符合设计要求，一般对绞线跳线不应超过5m，光缆跳线不应超过10m；
(26)6类及光纤综合布线工程测试项目为长度、衰减、接线图、近端串音、电缆屏蔽层连通情况（以上为电缆系统）；衰减与长度（以上为光缆系统）；
(27)6类及光纤综合布线工程测试仪表要求达到二级精度（测试仪的性能参数包括：随机噪声最低值、剩余近端串音、平衡输出信号、共模抑制、动态精确度、长度精确度、回损等）；
(28)现场测试仪应能测试3、6类对绞电缆布线系统及光纤链路。
8.对系统测试及调
