汽贸城住宅质量通病防治监理实施细则.doc

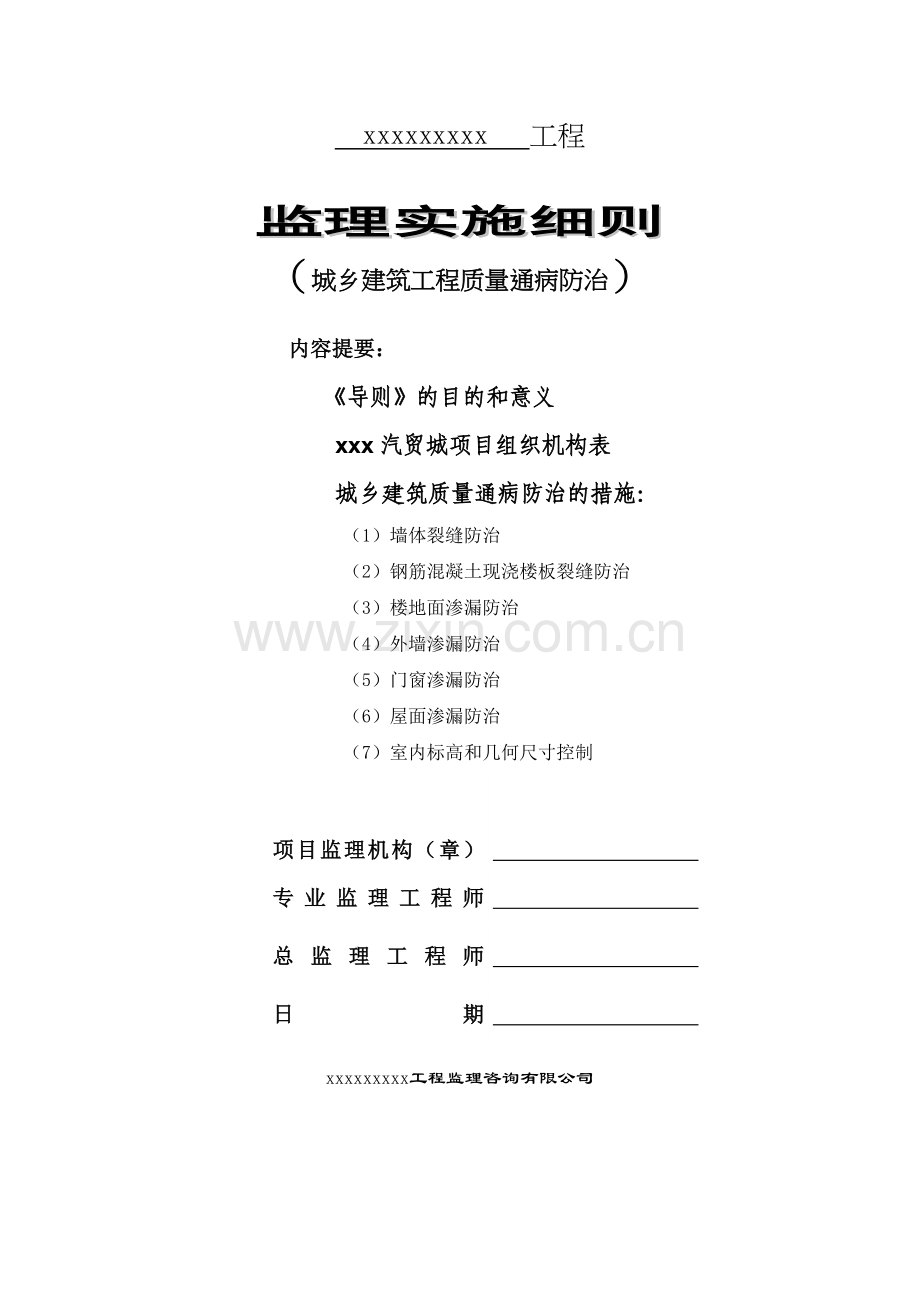

xxxxxxxxx 工程
监理实施细则
（城乡建筑工程质量通病防治）
内容提要：
《导则》的目的和意义
xxx汽贸城项目组织机构表
城乡建筑质量通病防治的措施：
（1）墙体裂缝防治
（2）钢筋混凝土现浇楼板裂缝防治
（3）楼地面渗漏防治
（4）外墙渗漏防治
（5）门窗渗漏防治
（6）屋面渗漏防治
（7）室内标高和几何尺寸控制
项目监理机构（章）

专业监理工程师

总监理工程师

日期

xxxxxxxxx工程监理咨询有限公司

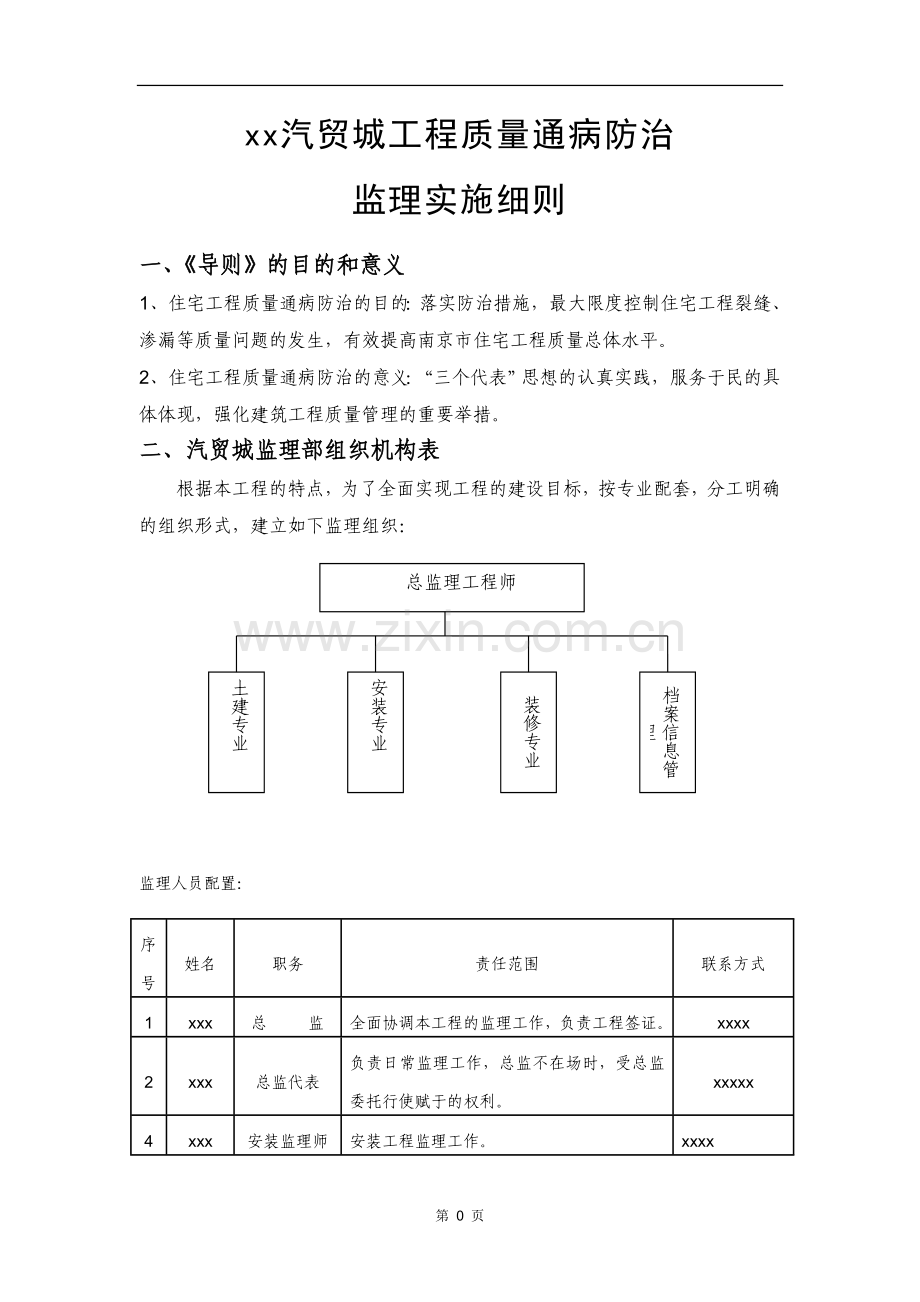

xx汽贸城工程质量通病防治
监理实施细则
一、《导则》的目的和意义
1、住宅工程质量通病防治的目的：落实防治措施，最大限度控制住宅工程裂缝、渗漏等质量问题的发生，有效提高南京市住宅工程质量总体水平。
2、住宅工程质量通病防治的意义：“三个代表”思想的认真实践，服务于民的具体体现，强化建筑工程质量管理的重要举措。
二、汽贸城监理部组织机构表
根据本工程的特点，为了全面实现工程的建设目标，按专业配套，分工明确的组织形式，建立如下监理组织：

总监理工程师

土建专业
安装专业
装修专业
档案信息管理

监理人员配置：
序号
姓名
职务
责任范围
联系方式
1
xxx
总 监
全面协调本工程的监理工作，负责工程签证。
xxxx
2
xxx
总监代表
负责日常监理工作，总监不在场时，受总监委托行使赋于的权利。
xxxxx
4
xxx
安装监理师
安装工程监理工作。
xxxx
5
xxxx
土建监理师
由各专业整理，总监代表汇总。
xxx
6
xxx
监理员
在监理工程师的指导下进行工作。
xxx

三、住宅工程质量通病防治的措施
1、监理单位
（1）对审查后的《住宅工程质量通病防治方案和施工措施》提出具体要求和监控措施，并列入《监理规划》和《监理细则》。
（2）认真做好隐蔽工程和工序质量的验收，上道工序不合格时，不允许进入下一道工序施工。
（3）配备常规的便携式检测仪器，加强对工程质量的平行检验，发现问题及时处理。
（4）工程完工后，应认真填写《住宅工程质量通病防治工作评估报告》
2、具体的住宅工程质量通病防治的技术措施
墙体裂缝防治的技术措施
1、砌筑砂浆应采用中粗砂，严禁使用山砂和混合粉。
2、蒸压灰砂砖、粉煤灰砖、加气混凝土砌块的出釜停放期宜为45d（不应小于28d），上墙含水率宜为5%～8%。混凝土小型空心砌块的龄期不应小于28d，并不得在饱和水状态下施工。
3、填充墙砌至接近梁底、板底时，应留有一定的空隙，填充墙砌筑完并间隔15d以后，方可将其补砌挤紧；补砌时，对双侧竖缝用高标号水泥砂浆嵌填密实。
4、砌体结构坡屋顶卧梁下口的砌体应砌成踏步形。
5、砌体结构砌筑完成后宜60d后再抹灰，并不得少于30d。
6、通长现浇钢筋混凝土板带应一次浇筑完成。
7、框架柱间填充墙拉结筋应满足砖模数要求，不得折弯压入砖缝。
8、采用粉煤灰砖、轻骨料混凝土小型空心砌块等的填充墙与框架柱交接处，应用15mm×15mm木条预先留缝，在加贴网片前浇水湿润，再用1：3水泥砂浆嵌实。
9、住宅长度大于40m时，应设置变形缝，当有其它可靠措施时，可在规范范围内适当放宽。
10、外墙应采用保温砂浆、复合保温材料等外墙外保温措施。
11、顶层框架填充墙不宜采用灰砂砖、粉煤灰砖、混凝土空心砌块、蒸压加气混凝土砌块等材料；当采用上述材料时，墙面应采取满铺钢丝网粉刷等必要的措施。
12、主体与阳台栏板之间的拉结筋必须预埋。
13、砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于4φ10，箍筋φ6@200；其它层在窗台标高处应设置通长现浇钢筋混凝土板带；房屋两端顶层砌体沿高度方向应设置间隔不大于1.3m的现浇钢筋混凝土板带。板带的混凝土强度等级不应小于C20，纵向配筋不宜少于3φ8。
14、混凝土小型空心砌块、蒸压加气混凝土砌块等轻质墙体，应增设间距不大于3m的构造柱，每层墙高的中部增设厚度为120mm与墙体同宽的混凝土腰梁，砌体无约束的端部必须增设构造柱，预留的门窗洞口应采取钢筋混凝土框加强。
15、顶层圈梁高度不宜超过240mm。顶层砌筑砂浆的强度等级不应小于M7.5。
钢筋混凝土现浇楼板裂缝防治的技术措施
1、现浇板的混凝土应采用中粗砂。
2、混凝土应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于8%。
3、预拌混凝土的含砂率应控制在40%以内，每立方米粗骨料的用量不少于1000㎏，粉煤灰的掺量不宜大于15%。
4、预拌混凝土进场时按检验批检查入模坍落度，高层住宅不应大于180mm，其它住宅不应大于150mm。
5、严格控制现浇板的厚度和现浇板中钢筋保护层的厚度。阳台、雨蓬等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于300㎜的钢筋保护层垫块，在浇筑混凝土时保证钢筋不位移。
6、现浇板中的线管必须布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处应采用线盒，线管的直径应小于1/3楼板厚度，沿预埋管线方向应增设φ6@150、宽度不小于450mm的钢筋网带。严禁水管水平埋设在现浇板中。
7、现浇板浇筑时，在混凝土初凝前应进行二次振捣，在混凝土终凝前进行两次压抹。
8、现浇板浇筑后，应在12h内进行覆盖和浇水养护，养护时间不得少于7d；对掺用缓凝型外加剂的混凝土，不得少于14d。
9、现浇板养护期间，当混凝土强度小于1.2MPa时，不得进行后续施工。当混凝土强度小于10MPa时，不得在现浇板上吊运、堆放重物。吊运、堆放重物时应减轻对现浇板的冲击影响。
10、现浇板的板底宜采用免粉刷措施。
11、支撑模板的选用必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性，边支撑立杆与墙间距不得大于300mm，中间不宜大于800mm。根据工期要求，配备足够数量的模板，保证按规范要求拆模。
12、施工缝的位置和处理、后浇带的位置和混凝土浇筑应严格按设计要求和施工技术方案执行。后浇带应设在对结构受力影响较小的部位，宽度为700～1000mm。后浇带的混凝土浇筑应在主体结构浇筑60d后进行，浇筑时宜采用微膨胀混凝土。
13、住宅的建筑平面宜规则，避免平面形状突变。当平面有凹口时，凹口周边楼板的配筋宜适当加强。当楼板平面形状不规则时，宜设置梁使之形成较规则的平面。
14、钢筋混凝土现浇楼板（以下简称现浇板）的设计厚度一般不应小于120㎜（厨房、浴厕、阳台板不得小于90㎜）。
15、屋面及建筑物两端的单元中的现浇板应设置双层双向钢筋，钢筋间距不宜大于100mm，直径不宜小于8mm。外墙转角处应设置放射形钢筋，钢筋的数量不应少于7φ10，长度应大于板跨的1/3，且不得小于1.5m。
16、在现浇板的板宽急剧变化处、大开洞削弱处等易引起收缩应力集中处，钢筋间距不应大于150㎜，直径不应小于6mm，并应在板的上表面布置纵横两个方向的温度收缩钢筋。板的上、下表面沿纵横两个方向的配筋率均不应小于截面积的0.15%。
17、外墙转角处构造柱的截面积不宜大于240mm×240mm，与楼板同时浇筑的外墙圈梁，其截面高度应不大于300mm。
18、现浇板强度等级不宜大于C30。
19、住宅长度大于40m时，宜在楼板中部设置后浇带。后浇带两边应设置加强钢筋。
楼地面渗漏防治的技术措施
1、上下水管等预留洞口座标位置应正确，洞口形状为上大下小。
2、管道安装前，楼板板厚范围内上下水管的光滑外壁应先做毛化处理，再均匀涂一层 401 塑料胶，然后用筛洗的中粗砂喷洒均匀。
3、现浇板预留洞口填塞前，应将洞口清洗干净、毛化处理、涂刷加胶水泥浆作粘结层。洞口填塞分二次浇筑，先用掺入抗裂防渗剂的微膨胀细石混凝土浇筑至楼板厚度的2/3处，待混凝土凝固后进行4h蓄水试验；无渗漏后，用掺入抗裂防渗剂的水泥砂浆填塞。管道安装后，应在洞口处进行24h蓄水试验。
4、防水层施工前应先将楼板四周清理干净，阴角处粉成小圆弧。防水层的泛水高度不得小于300mm。
5、地面找平层向地漏放坡1～1.5％，地漏口要比相邻地面低5mm。
6、有防水要求的地面施工完毕后，应进行24h蓄水试验，蓄水高度为 20～30 mm。
7、烟道根部向上300mm的范围内宜采用聚合物防水砂浆粉刷，或采用柔性防水层。
8、卫生间墙面防水砂浆应进行不少于2次的刮糙。
9、厨卫间和有防水要求的建筑地面必须设置防水隔离层。
10、厨卫间和有防水要求的楼板周边除门洞外，向上做一道高度不小于200mm的混凝土翻边，与楼板一同浇筑，地面标高应比室内其它房间地面低 20～30mm。
外墙渗漏防治的技术措施
1、外墙粉刷应使用含泥量低于2％、细度模量不小于2.5的中粗砂。严禁使用石粉、混合粉。
2、外墙涂料在使用前，应进行抽样检测。
3、抹灰工程不得使用过期水泥，其凝结时间和安定性须合格。
4、外墙洞眼应按规范留置，采用半砖、防水砂浆二次堵砌，表面采用1:3防水砂浆粉严，小圆孔宜采用微膨胀水泥砂浆二次填塞密实。孔洞填塞应由专人负责，并及时办理专项隐蔽验收手续。
5、外墙粉刷基层应采用人工凿毛或界面剂抹砂浆进行毛化处理，并应进行喷水养护。基层平整度偏差超标时，应进行局部凿除（凿除时不得露出钢筋），再采用聚合物水泥砂浆进行修补。
6、粉刷前应清除墙面污物，并提前1d浇水湿润。
7、两种不同基体交接处的处理应符合墙体防裂措施的要求。
8、外墙抹灰必须分层进行，严禁一遍成活，施工时每层厚度宜控制在6～10mm。外墙粉刷各层接缝位置应错开，并设置在混凝土梁、柱中部。
9、外粉刷必须设置分格缝。
10、外墙涂料找平腻子的厚度不应大于1mm。
11、外墙面砖嵌缝必须采用勾缝条抽压出浆至密实。
12、窗台、窗眉、阳台、雨蓬、腰线和挑檐等处粉刷的排水坡度不应小于2%。滴水线粉刷应密实、顺直，不得出现爬水和排水不畅的现象。
13、粘贴面砖的外墙面用防水砂浆刮糙时，门窗洞口四周墙面刮糙底层与糙面层必须位置错开。
14、外墙粉刷面层宜掺入聚丙烯抗裂纤维。
15、外墙涂料层宜选用吸附力强、耐候性好、耐洗刷的弹性涂料。
门窗渗漏防治的技术措施
1、门窗安装前应进行三项性能的见证取样检测，安装完毕后应委托有资质的检测机构进行现场检验。
2、门窗框安装固定前应对预留墙洞尺寸进行复核，用防水砂浆刮糙处理，然后实施外框固定。固定后的外框与墙体应根据饰面材料确定间隙。
3、门窗安装应采用镀锌铁片连接固定，镀锌铁片厚度不小于1.5mm，固定点间距：转角处180mm，框边处不大于500mm。严禁用长脚膨胀螺栓穿透型材固定门窗框。
4、门窗洞口应干净干燥后施打发泡剂，发泡剂应连续施打、一次成型、充填饱满，溢出门窗框外的发泡剂应在结膜前塞入缝隙内，防止发泡剂外膜破损。
5、门窗框外侧应留5mm宽的打胶槽口；外墙面层为粉刷层时，宜贴“^”型塑料条做槽口。
6、打胶面应干净干燥后施打密封胶，且应采用中性硅酮密封胶。严禁在涂料面层上打密封胶。
7、门窗设计应明确抗风压、气密性和水密性三项性能指标。7层及7层以上外窗的抗风压性能和气密性能不宜低于4级、水密性能不宜低于3级；1～6层外窗的抗风压性能和气密性能不宜低于3级、水密性能不低于2级；其性能等级划分应符合GB/T7106（7107、7108）-2002的规定。
8、门窗拼樘料必须进行抗风压变形验算，拼樘料与门窗框之间的拼接应为插接，插接深度不小于10mm。
9、塑钢门窗型材必须使用与其相匹配的衬钢，衬钢厚度应满足规范要求，并作防腐处理。
屋面渗漏防治的技术措施
1、屋面工程施工前，必须编制详细的施工方案，经监理审查确认后方可组织施工。
2、卷材防水层收头宜在女儿墙凹槽内固定，收头处应用防腐木条加盖金属条固定，钉距不得大于450mm，并用密封材料将上下口封严。
3、在屋面各道防水层或隔气层施工时，伸出屋面管道、井（烟）道及高出屋面的结构处均应用柔性防水材料做泛水，其高度不小于250mm（管道泛水不小于300mm）；最后一道泛水材料应采用卷材，并用管箍或压条将卷材上口压紧，再用密封材料封口。
4、刚性细石混凝土防水屋面施工除应符合相关规范要求外，还应满足以下要求：
（1）钢筋网片应采用焊接型网片。
（2）混凝土浇捣时，宜先铺三分之二厚度混凝土并摊平，再放置钢筋网片，后铺三分之一的混凝土，振捣并碾压密实，收水后分二次压光。
（3）分格缝应上下贯通，缝内不得有水泥砂浆粘结。在分格缝和周边缝隙干净干燥后，用与密封材料相匹配的基层处理剂粉刷，待其表面干燥后立即嵌填防水油膏，密封材料底层应填背衬泡沫棒，分格缝上粘贴不小于200mm宽的卷材保护层。
（4）保水养护不小于14d。
5、屋面防水层施工完毕后，应进行蓄水或淋水试验。
6、对于体积吸水率大于2%的保温材料，不得设计为倒置式屋面。
7、刚性防水层应采用细石防水混凝土，其强度等级不得小于C30，厚度不应小于50mm，分格缝间距不宜大于3m，缝宽不应大于30mm，且不小于12mm。
8、柔性材料防水层的保护层宜采用撒布材料或浅色涂料。当采用刚性保护层时，必须符合细石混凝土防水层的要求。
9、对女儿墙、高低跨、上人孔、变形缝和出屋面管道、井（烟）道等节点应设计防渗构造详图；变形缝宜优先采用现浇钢筋混凝土盖板的做法，其强度等级不得低于C30；伸出屋面井（烟）道周边应同屋面结构一起整浇一道钢筋混凝土防水圈。
10、膨胀珍珠岩类及其它块状、散状屋面保温层必须设置隔气层和排气系统。排气道应纵横交错、畅通，其间距应根据保温层厚度确定，最大不宜超过3m；排气口应设置在不易被损坏和不易进水的位置。
室内标高和几何尺寸的控制措施
1、由专人进行测量，各种测量仪器应定期校验。
2、主体施工阶段应及时弹出标高和轴线的控制线（如墙面1m线、地面方正控制线等），准确测量，认真记录，并确保现场控制线标识清楚。
3、严格控制现浇板厚度，在混凝土浇筑前应做好现浇板板厚度的控制标识，每1.5～2m2范围内宜设置一处。
4、装修阶段应严格按所弹出的标高和轴线控制线施工，发现超标时及时处理。
5、按检验批进行建筑物室内标高、轴线、楼板厚度的测量，每三层为一个检验批。测量后，认真填写《建筑物室内标高、轴线、楼板厚度测量记录》(附录4)。
6、室内标高、轴线位置的检测数量，每检验批按10％的房间数且不少于5间进行抽查。
7、楼板厚度的检测数量，每检验批按10％的楼板数且不少于5块板进行抽查。
8、应及时抽验施工单位测量记录。
9、应对室内标高和几何尺寸不定期进行平行检验，发现问题及时处理。

附录1、《住宅工程质量通病防治任务书》
附录2、《住宅工程质量通病防治内容总结报告》
附录3、《住宅工程质量通病防治工作评估报告》
附录4、《建筑物室内标高、轴线、楼板厚度测量记录》
附录1
住宅工程质量通病防治任务书

_____________________________________（施工单位）：
由你公司承建的____________________________工程以下内容列入住宅工程质量通病防治计划，具体项目如下：
1、墙体裂缝防治
2、钢筋混凝土现浇楼板裂缝防治
3、楼地面渗漏防治
4、外墙渗漏防治
5、门窗渗漏防治
6、屋面渗漏防治
7、室内标高和几何尺寸控制
8、
防治住宅工程质量通病是有效提高住宅工程质量、维护公众利益的重要举措，务求实效。请参照《南京市住宅工程质量通病防治导则》的要求，认真编制上述项目的《住宅工程质量通病防治方案和施工措施》，经项目总监理工程师审查后，于____年____月____日前报我单位批准。

_____________________________（建设单位章）

____年_____月_____日

建设单位代表

设计单位代表

监理单位代表

施工单位代表

注：本任务书一式三份，建设、监理、施工各一份。
附录2
住宅工程质量通病防治内容总结报告

施工单位：
建设单位

结构层次

工程名称

建筑面积

监理单位

开工日期

工程地点

竣工日期

序号
防治项目
主要措施及防治结果
1
墙体裂缝

2
钢筋混凝土现浇楼板裂缝

3
楼地面渗漏

4
外墙渗漏

5
门窗渗漏

6
屋面渗漏

7
室内标高和几何尺寸控制

项目技术负责人：

项目经理：

年 月 日
总监理工程师：

年 月 日
附件：_____份。
附录3
住宅工程质量通病防治工作评估报告

监理单位：
建设单位

结构层次

工程名称

建筑面积

施工单位

开工日期

工程地点

竣工日期

防治项目
完成情况

主要防治
监督措施

平行检验内容及结果

防治成果
评价

备注

总监理工程师：

年 月 日

附录4
建筑物室内标高、轴线、楼板厚度测量记录

施工单位：
工程名称

形象进度

测量仪器

测量日期

测量项目
层次或部位
设计值
允许偏差
实测偏差（㎜）
室
内
标
高

实测 点，不合格 点。 抽测人： 复核人：
轴

线

实测 点，不合格 点。 抽测人： 复核人：
楼
板
厚
度

实测 点，不合格 点。 抽测人： 复核人：
处理意见

项目经理：

年 月 日
总监理工程师（建设单位项目负责人）：

年 月 日
注：实测偏差超过允许偏差时，在表中直接将该值圈出。
