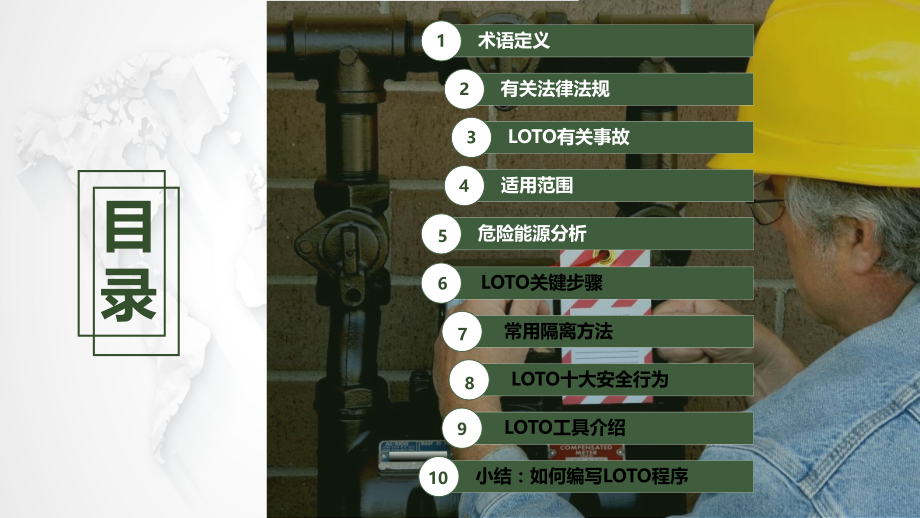

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,为安全挂牌，为生命上锁！,loto,上锁挂牌（能量隔离）,LOTO关键步骤,常用隔离方法,LOTO十大安全行为,LOTO工具介绍,小结：如何编写LOTO程序,术语定义,有关法律法规,LOTO有关事故,适用范围,危险能源分析,1,2,3,4,5,6,7,8,9,10,术语定义,01,相关术语：,LOTO,（上锁,/,挂牌）,对已关闭的能源按一定程序进行隔离上锁的同时,，,进行挂牌示警告知,，,以确保在机器旁工作的相关人员无人受伤,。,对已关闭的能源按一定程序进行隔离上锁，以确保在机器旁工作的相关人员无人受伤。,什么是,Lockout,（上锁）,1,什么是,Tagout,（挂牌）,2,相关术语：隔离,断开电力源、气体源头和液体等源头的隔离，,一般分为：工艺隔离、机械隔离与电气隔离。,能源隔离,从动力源、气体源头和液体源头物理地断开。,机械隔离,将电路或设备部件从所有的输电源头安全可,靠地分离开来。,电气隔离,将无关人员隔离开，防治非授权人员接近危险作业现场。,人员隔离,相关术语：相关术语：被授权,/,受影响人员,被授权人员,受影响人员,经适当培训并被授权进行危险能量控制（上锁/挂牌）的人员。,被授权人员是那些在完成工作/任务时身体的一部分需要进入危险能源区域的员工。,被授权人员有义务在需要对设备进行上锁/挂牌时告知那些在设备上进行常规操作的员工以及在附近区域活动的员工，并告知设备何时能恢复运行。,按照上锁/挂牌方案维护或保养的设备的操作人员，或在进行此种维护或保养的区域工作的人员。,受影响的人员,被授权的人员,有关法律法规,02,LOTO,（上锁,/,挂牌）在我们国家的法规,GBT 33579-2017,机械安全 危险能量控制方法 上锁挂牌,衍生參考規範：,GB 5083-1999,生产设备安全卫生设计总则,GB 5226.1-2008,机械电气安全 机械电气设备 第,1,部分：通用技术条件,GBT 19670-2005,机械安全防止意外启动,GBT 24612.2-2009,电气设备应用场所的安全要求第,2,部分：在断电状态下操作的安全措施,GBT 2894-2008,安全标志及其使用导则,地下挖掘,能源隔离,作业许可单,进入密闭空间,高处作业,行车安全,变更的管理,起重作业,Ground Disturbance,Energy Isolation,Permit to Work,Confined Space Entry,Working at Height,Driving Safety,Management of Change,Lifting Operations,安全黄金守则,将 可 能 付 出 嚴 重 代 價,违 反 者,LOTO,有关事故,03,據不完全数据统计,每年,超过,25,万,件的,工伤,事故,与,Lockout/Tagout,有,关,200,人,丧失,生命,200,30000,人丧失工作,30000,60000,人受伤,60000,损失,24,个工作天,24,与上锁挂牌有关的意外伤害原因,没有把机器或设备完全停止,没有将动力来源确实切断或隔离,意外的将已经关闭的动力开启,没有将设备及机器的剩余能量排除,重新启动机器前没有清理工作现场,10%,5%,5%,80%,e7d195523061f1c0f55f9af68525816972d868573ada39bc763F3977967589A5F92C178830C92595A6CE4D0132F8C206B2B04C416AAA86B7FD80AB023F78DAEB544E2F013E11B2B95AD21703D1C90034A379EC9026EFAAF519162156DEE94DEDD1B09FA3341E1D5826D7653F1F1DCEBEEBCC1B40ACC491CF8FF01CCCE56F2CD19EB3B517D67594D04B4973331FC18DA1,设备维修伤害,(,重伤和死亡,),原因比重,未能关闭设备,设备被其他人启动,未能控制好势能,关闭了能源但未能确认能源关闭是否真正有效,忽视,LOTO,的原因,环境因素,人员因素,管理因素,机械设计,内务管理,在某些机器/设备，尤其是年久设备上，可能难以或无法进行,LOTO,能源隔离装置被封锁或难以接近,忽视,LOTO,的原因,环境因素,人员因素,管理因素,过度自信,其他优先权,员工认为其能够在接通能源的系统上完成任务而没有风险,如班次即将结束时，员工由于下班后有其他事而认为执行,LOTO,会使他,/,她迟到,缺乏了解,骄傲,员工没有意识到,LOTO,程序的存在,员工认为若不花时间去解除能量源，他,/,她可以更快或更好地完成任务,忽视,LOTO,的原因,环境因素,人员因素,管理因素,机械设计,解除系统的能量源后进行维护会造成利益损失、时间损失等,制定了,LOTO,计划但没有执行,缺少,LOTO,程序,/,设备,没有,LOTO,程序或缺乏相关设备，就难以执行,LOTO,执行不力,为生命上锁,为安全挂牌,适用范围,04,LOTO,的目的,防止,由未受控制的危险能量引起身体伤害,防止,设备意外开启,确保,设备处于关闭状态,LOTO,方案的应用,在进行服务和/或维护时，主要的、次要的、存储的或单独的能量源均需锁定,服务和/或维护,对机器、设备、流程和线路的维修、预防性维护、改良和安装活动。这些活动要求机器、设备、流程或线路，或其部件，处于“零能量状态”。实施这些活动的人员必须按照规程使用上锁/挂牌。当机器、设备、流程和线路的上锁/挂牌不能使用时，则应使用替代方法。,本标准适用于，但不限于，在某机器、设备、流程或电路上进行的活动,LOTO,方案的应用,上锁/挂牌适用于各种能量源，包括但不限于以下所列举的能量源,电能,水压,蒸汽,化学品冷却剂,气动,水,气体,辐射,磁,所有的存储能源必须得到控制以确保机器完全安全,LOTO,方案的应用,以下是适用能源控制程序的典型活动的清单,建立,安装,建设,修理,调整,检验,开通,装配,发现并解决故障,测试,清扫,拆除,维护,维修,润滑,Tie bar,Pin out standard,Pin out wide,Pin in,LOTO,方案的应用,出现以下情况，可使用替代方案,LOTO,方案不可行,该工作行为是日常的、重复的、与生产过程为一体的,对工具的轻微修改和/或调整、装配、开通、零件定位或清洗，如不存在以下情形，则不需要进行上锁/挂牌,绕过或移动防护罩或安全装置,在机器、设备、流程或电路操作区域置换任何主体零件,未为任务安排任何,LOTO,替代方法,未提供任务专有培训,危险能源分析,05,电能,动能,势能,压力,化学能,热能,辐射,挂牌上锁可以有效控制各种危险能量的意外释放或危险物质的意外泄漏,包括但不限于以下几种,识别危险源,能量种类,电动机,电线圈,电容器,电缆,/,电线,电池,阴极防护,电能,各种类型的带电设备,动能,运动的能量,飞轮,翼片,输送带,吊车负重,移动车辆,识别危险源,能量种类,势能,物体储存的并有可能释放的能量,压力,带压液体或气体,储罐,搅拌罐,输送管线,气压系统,液压系统,被提升的重物或物体,配重,弹簧,识别危险源,能量种类,氧化剂,易燃物,腐蚀品,有毒物质,蒸汽,液态氮,热表面或冷表面,点火装置,化学能,热能,辐射,放射性物质,天然性放射物质,(NORM),液面指示器,流量计,识别危险源,能量种类,LOTO,关键步骤,06,关键的,6,个步骤和程序,1,2,3,4,5,6,准备关闭设备,关闭设备,隔离设备的能量源,使用上锁/挂牌装置,控制储存能量,确认能量隔离,Check.and Double Check,第一步：准备关闭设备,计划,准备,了解问题所在,1,2,3,需要修理什么？,单独的设备，还是,会影响其他设备？,涉及的危险种类,是否有其他人遇到,过类似问题？,回顾设备图纸,（,是否为最新的版本？）,是否需要在接通能,源时做诊断工作？,是否有合适的工具？,是否有合适的人员？,通知所有的被影响员工,区域：清除障碍物，,张贴警告标语,你自己：身体上&精,神上是否准备好？,你的团队队友,使用的机械設備,Check machine specific Energy Control Procedure,主管,操作工,区域内的其他人,在该设备上工作的其他人,第二步：关闭设备,LOTO,程序或标准操作流程,制造商,提供的指南,操作者,/,管理者共同参与,负责关闭设备的员工应执行或协助关闭,使用规定的程序,必须按照已建立的程序切断能源或,关闭机器、设备、流程或电路,可能需要按照顺序关闭机器以确保,减少潜在危险和机器损坏,被授权人员,操作员或技术员,第三步：隔离设备的能量源,将设备与所有的外部危险能量源断开,逐一找到,LOTO,程序中列出的所有能源隔离装置,调整这些装置，以停止设备的能量流,可能需要佩戴,PPE,常用的能源隔离技术：关闭阀门、打开断路器,1,2,3,4,第三步：隔离设备的能量源,必须由被授权人员关闭或返回到空档,必须使用能源隔离装置,所有操作控制器都,以防止他人无意中打开阀门、触动开关或对设备/系统进行其他操作。,球阀处于关闭位置并被锁定,第三步：隔离设备的能量源,能源隔离要求电闸、阀门和其他控制器均处于分离或关闭位置,阀门控制器处于关闭位置，等待安装,LOTO,设备,阀门处于关闭位置,并已锁定,第四步：使用上锁,/,挂牌装置,只能使用经批准的锁具和标签,每个人在每个能源点均只有一把锁和一个标签,确认能源隔离装置保持在“锁定”状态，处于“安全”或“断开”的位置,决不要借入或借出锁具,LOTO装置的使用,隔离能量源后，被授权人员应在每个能源隔离点上使用,LOTO,装置。放置锁具和标签即表示有人正在设备上工作，禁止启动该设备。,第四步：使用上锁,/,挂牌装置,每个被授权人员必须合理地使用个人锁具及标签，并保存好自己的钥匙,第四步：使用上锁,/,挂牌装置,在闸门阀上合理地使用锁具,在电源切断点合,理地使用锁具,第四步：使用上锁,/,挂牌装置,一把锁,/,标识,一把钥匙,一个人,在设备上工作期间，使用,LOTO,锁具的被授权人员必须自己保管好钥匙,没有拔掉钥匙自己保管,错误地使用了黄色挂牌,在同一设备或系统上工作的多个被授权人员必须同时使用他们的个人锁具。可能需要使用多锁装置（,hasp,：塔扣,），,提供多个锁具位置。,多锁装置的使用,第四步：使用上锁,/,挂牌装置,多个被授权人员在同一设备上工作时，如没有足够的空间使用所有人的锁具，则可以使用锁具箱,多锁装置的使用,第四步：使用上锁,/,挂牌装置,锁具箱内存放着打开隔离装置的钥匙,主管和领班用自己的锁锁住设备。,锁的钥匙将被放置在锁盒里。,执行标定,/,锁定工作的每一个员工都必须验证该设备已经被锁定。,执行标定,/,锁定工作的每一个员工都将获得一套挂锁和钥匙。,挂锁锁住锁盒，以确保主管和领班的钥匙被安全锁住。,工作完成后，员工将取走自己的钥匙和挂锁，将挂锁交给主管和领班。,当所有的挂锁都取下来后，主管和领班才可能启动机器或设备。,小组锁定要求,第四步：使用上锁,/,挂牌装置,锁具箱内存放着打开隔离装置的钥匙,锁具和标签必须有正确的色号，并使被授权人员易于识别,第四步：使用上锁,/,挂牌装置,锁具和红牌,带有能源隔离装置、锁具和标签的插头,第五步：控制储存和残存的能量,第六步：核实能源隔离：零能量,第六步：核实能源隔离：零能量,在设备上工作,移除,LOTO,装置,每个锁具和标签都必须由使用该锁具和标签的被授权人员亲自从能量隔离装置上移除,第六步：核实能源隔离：零能量,常用隔离方法,07,常用隔离方法：工艺隔离,双阀方法是隔离高于,1MP,高压工艺系统,1,单阀隔离,：低和中等危险的情况,隔断,隔断和排放,2,双阀隔离,：高危险的情况,双隔断,双隔断和排放,要隔离的,设备系统,工艺隔离：单阀隔离方法,单阀隔离应用条件,如果符合以下所列危险性因素，可以使用单阀进行能源隔离,用作替代盲板起隔离作用的单阀历史上没有泄漏过,压力不超过,1Mpa,，且阀门不大于,6,英寸（,150,毫米）,（卸压装置的 隔离阀除外）,管道或设备内没有酸、碱、有毒、易燃等液体或气体,管道不会长期打开,要隔离的,设备系统,双隔断带中排放的方法不能用于受限空间进入的隔离,工艺隔离：双阀隔离方法,首选,其次,最低要求,常用隔离方法：受限空间的隔离方法,物理隔断,即拆除或断开,采用盲板,加双隔离排放阀,采用盲板,加单隔离排放阀,断开电源开关,断开断路器,移掉保险丝,断开引线,拔去电线,阻止电源流向设备,注意：电气隔离必须由经专业培训持电工证的人员，根据电气安全工作规范实施,常用隔离方法：电气隔离方法,LOTO,十大安全行为,08,上锁/挂牌的基本在于任何个人对其所维修和/或维护的机器、设备、流程或电路的锁定实施“全面的控制”,被授权人员应理解并能实施上锁/挂牌规程的各个方面。受影响的人员应理解并尊重上锁/挂牌且不得试图修改或移动他人所使用的上锁/挂牌,LOTO,十大安全行为,1,一把锁，一把钥匙，一个工作人员,2,被授权人员/受影响人员,对锁定职责、规程、方法和要求的理解来源于有效的上锁/挂牌培训。培训所获得的知识通过现场/运行的实践体现,设备专有的上锁/挂牌程序为每一个维修和/或维护的机器、设备、工艺或电路提供了详尽的安全锁定指南,LOTO,十大安全行为,3,有效的培训,4,设备专有的,LOTO,程序,上锁/挂牌需一套特制的工具，包括钥匙、锁、多锁锁定装置、红色标签和交接班标签。,在开始运转或维修前，必须确保机器、设备、规程或电路处于“零能源状态”。必须采取最佳的方案确定能源已全部停止、释放、消散或排出。,LOTO,十大安全行为,5,LOTO,的验证,6,恰当的工具,完成上锁/挂牌永远是第一选择,替代方法的建立必须基于机器、设备、流程和电路的风险评估,风险评估用于发现单独作业中可能的最安全条件,风险评估必须包括确认和执行控制措施，以便于其他法规要求能得以满足,LOTO,十大安全行为,7,替代方法,风险评估,8,每一个上锁/挂牌的最长允许时间取一轮班次或任务结束两者中较短者。通过使用直接的上锁/挂牌交接、转换锁或其他适当的方式确保上锁/挂牌规程的完整很重要。,本公司先上后下：指定一位经公司授权的代表实施上锁/挂牌步骤，此时，外部服务人员或承包商应在公司代表已经锁定的同样的能源隔离装置上缚上自己的专人上锁/挂牌锁并使之固定。,LOTO,十大安全行为,10,合约行为的,LOTO,9,轮班或人员变动,LOTO,工具介绍,09,隔离工具举例,-,各种标签,隔离工具举例,-,各种锁具,隔离工具举例：锁箱,上锁和解锁,小结：编写,LOTO,程序,10,小结：制定,LOTO,程序的步骤,制作书面程序置于设备明显处,无法使用,Lockout,处，必须放置清楚的,Tag,写下所有可能的详细教育培训材料,写下群组,Lockout,的操作程序,制定外包商的操作程序,详细列出所有需要,Lockout,的设备,写下每一个设备,Lockout,的详细程序,明确列出如何控制动力源,列出授权人员及工作范围人员,.写下如何解除,Lock,程序,1,2,3,4,5,6,7,8,9,10,请记住！,执行,LOTO,没有什么好商量！,为安全挂牌，为生命上锁！,感谢聆听,LOTO,上锁挂牌（能量隔离）,测试题（单多选）：,1,，下列（）作业需要上锁和挂牌。,A,，清理污水池,B,，使用缝纫机,C,，更换启动开关,D,，蒸汽管道堵漏,2,，在生产现场，部分危险作业需要进行隔离，隔离的种类主要有（）。,A,，能源隔离,B,，电气隔离,C,，机械隔离,D,，人员隔离,3,，下列（）是与上锁挂牌有关的意外伤害的原因。,A,，意外开启已关闭的开关,B,，高处作业没有挂安全带,C,，电容器内的电量没有完全释放,D,，旋转设备没有防护罩,4,，忽视上锁挂牌的人为因素主要包括（）。,A,，没有足够的认知,B,，过度自信,C,，骄傲和侥幸,D,，其他事情耽搁,5,，执行上锁挂牌的目的主要有（）。,A,，防止未受控制的危险能量伤害,B,，防止设备被意外开启,C,，确保设备处于关闭状态,D,，提高生产效率,测试题（单多选）：,6,，上锁挂牌管理的能量主要有（）。,A,，电能,B,，势能,C,，热能,D,，压力,7,，危险能量的种类中，属于电能的有（）。,A,，电容器,B,，储气罐,C,，电动机,D,，压缩的弹簧,8,，危险能量的种类中，属于压力的有（）。,A,，举升的重物,B,，锅炉,C,，液压气缸,D,，冲压机,9,，在危险能量中，化学能的特点主要为（）。,A,，易燃,B,，有毒,C,，有腐蚀性,D,，以上都是,10,，实施上锁挂牌的步骤主要有以下,6,步，顺序正确的为（）。,控制储存能量,关闭设备,隔离设备的能量源,准备关闭设备,确认能量隔离,使用上锁挂牌装置,A,，,B,，,C,，,D,，,测试题（单多选）：,11,，在准备关闭设备前需要进行的工作有（）。,A,，使用锁具,B,，划定影响区域,C,，分析危险源,D,，告知受影响区域内人员,12,，下列（）人员可以操作控制器。,A,，生产员工,B,，技术人员,C,，授权人员,D,，供应商,13,，属于能量隔离装置的为（）。,A,，按钮开关,B,，断路器,C,，电路控制器,D,，启动,/,停止开关,14,，设备被锁定后，核实能量隔离的方法有（）。,A,，尝试启动设备,B,，查看电压表,C,，查看温度表,D,，查看压力表,15,，锁定装置的移除必须遵循（）原则。,A,，任何人都可以移除,B,，主管干部可以移除,C,，谁的锁由谁亲自移除,D,，维修人员可以移除,测试题（单多选）：,16,，下列（）工作需要执行上锁挂牌。,A,，裁剪,B,，车缝,C,，贴合,D,，润滑,17,，工作完成，上锁挂牌已经解除，但又有问题出现需要解决，应（）。,A,，立即解决问题,B,，重新执行上锁挂牌程序,C,，报告主管干部,D,，以上都不是,18,，,LOTO,执行时使用到的工具主要有（）。,A,，钥匙,B,，锁具,C,，多锁锁定装置,D,，标签,19,，,LOTO,的培训主要针对的人员为（）。,A,，执行人员,B,，影响范围内人员,C,，供应商,D,，以上都是,20,，个人锁定周期最长不能超过（）。,A,，一个班次,B,，超出一个班次时间的任务期,C,，少于一个班次时间的任务期,D,，随时解除,
