无障碍考勤识读设备技术规范

12
2020年5月29日
文档仅供参考

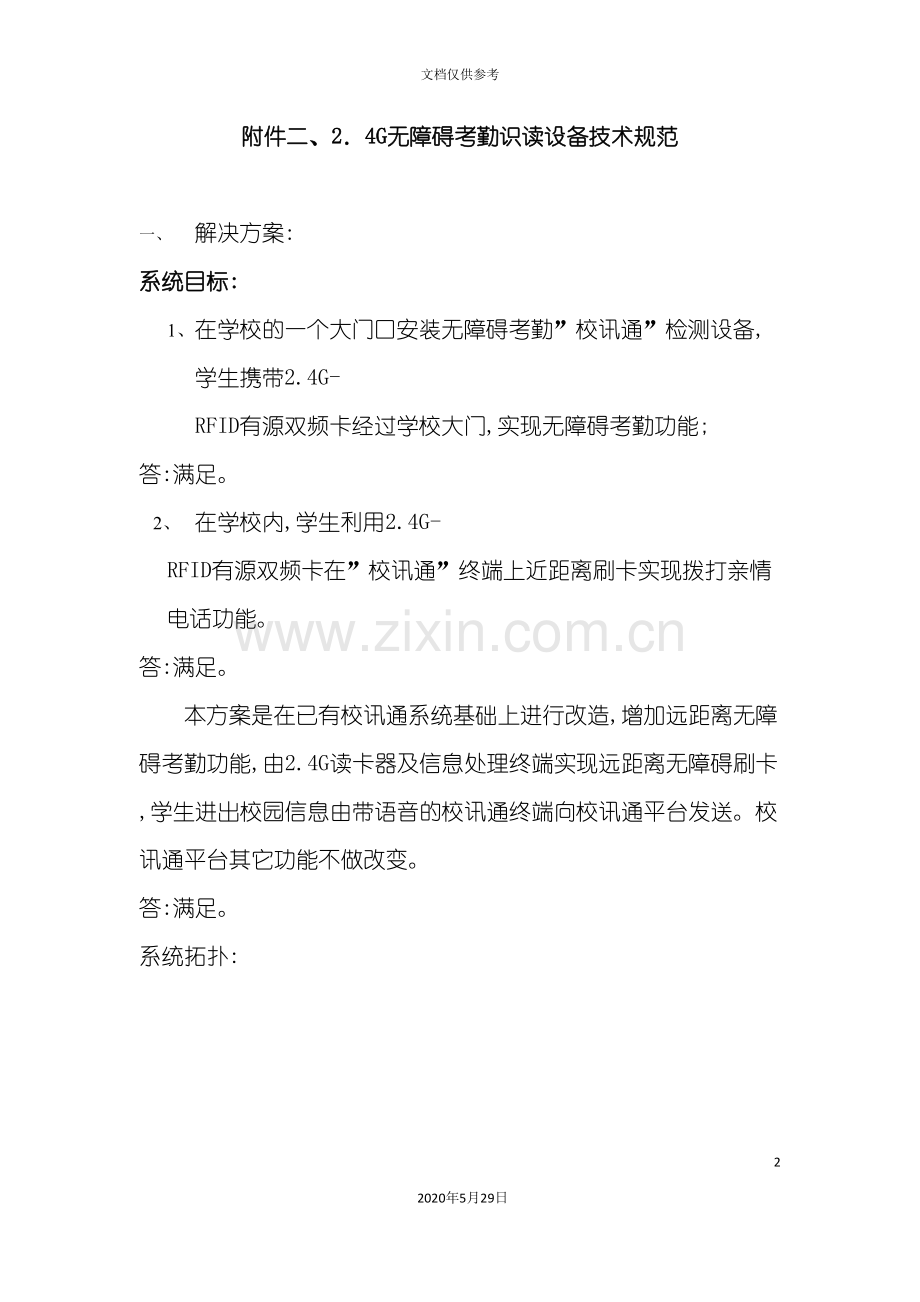

附件二、2．4G无障碍考勤识读设备技术规范

一、 解决方案:
系统目标:
1、 在学校的一个大门口安装无障碍考勤”校讯通”检测设备,学生携带2.4G-RFID有源双频卡经过学校大门,实现无障碍考勤功能;
答:满足。
2、 在学校内,学生利用2.4G-RFID有源双频卡在”校讯通”终端上近距离刷卡实现拨打亲情电话功能。
答:满足。
本方案是在已有校讯通系统基础上进行改造,增加远距离无障碍考勤功能,由2.4G读卡器及信息处理终端实现远距离无障碍刷卡,学生进出校园信息由带语音的校讯通终端向校讯通平台发送。校讯通平台其它功能不做改变。
答:满足。
系统拓扑:

无障碍考勤使用场景:经过在校园入口处设置2台读写器(与射频天线合设)+1台信息处理机+1台”校讯通”终端(信息处理机也可与校讯通终端合设),实现学生进出学校校门的自动判断。
答:满足。
具体解决方案:在学校出入口构造 A、B 两个读卡器的覆盖区;根据A、B读卡器获取电子标签先后次序对持卡学生出入校门的状态进行自动判断,要求能对两个监控区域内频繁切换、等状态进行识别,并提供友好界面满足校方按照时间段设置判断规则、及根据学生活动规律设置信息过滤规则等的需求。
答:满足所有功能。
示意图:

具体建设内容
p 无障碍考勤设备:
① 电子标签识读器----标准配置由一对2.4G射频天线及读卡器组成,负责触发并接收电子标签信息。
答:满足。
② 信息处理机:与识读器相连,对电子标签信息进行过滤、判断、分析,将学生出、入校判断结果发送至校讯通终端,最终发送移动校讯通平台。信息处理机可独立设置、也可与校讯通终端合设。
答:满足。
¨ 校讯通终端:内置移动SIM卡,提供语音电话功能,同时作为家校信息的统一出口,将考勤、日常通知、学生留言等信息经过GSM网络连接校讯通信息管理平台,实现需发送短信的在线存储及查询管理功能。
答:满足。
二、 主要参数指标
1、 提供无障碍考勤设备室外工作环境指标
① 工作湿度:小于85％
② 存储温度:-20℃ ～ +70℃
③ 工作温度:-20℃ ～ +55℃
答:满足这些指标。
2、 设备电气性能
l 2.4G-RFID读卡器:
① 频率范围:2.4～2.483GHz
答:符合要求。
② 天线接口阻抗:50欧。
答:满足。
③ 数据接口:RS485/RS232。
答:满足,现在提供RS485接口。
④ 数据接口数量:1。
答:满足,现在提供RS485接口
⑤ 数据传输速率:9600bps～115200bps。
答:符合要求。
⑥ 工作电压:7～15V DC。适应中国电网供电要求的宽电压供电,并配有免维护后备充电电池,在电网断电时,仍保持工作6小时,待机24小时。
答:满足。
⑦ 功耗:500mW。
答:满足,小月50mW。
⑧ 备用电池容量:1600mAH。
答:满足。
⑨ 待机工作时间:24小时。
答:满足。
⑩ 状态显示 LED 指示灯,指示电源或通讯状态,用户可控蜂鸣器
答:满足。
⑪ 防雷:

答:符合公用电话室外机的防雷要求,承受3.5KV雷击电压冲击。
⑫ 接地:
答:安装时要求接地电阻小于10欧姆。
⑬ 抗电磁干扰:
答:能承受能力为10V/m 0.1~1000MHz AM调幅电磁波的
l 信息处理机:
① 数据接口:RS485/RS232。
答:满足。
② RS485数据接口数量:3。
答:满足。
③ RS232数据接口数量:2。
答:满足,现在提供RS485接口。
④ 数据传输速率:9600bps～115200bps。
答:满足。
⑤ 工作电压:7～15VDC。适应中国电网供电要求的宽电压供电,并配有免维护后备充电电池,在电网断电时,仍保持工作6小时,待机24小时。
答:满足。
⑥ 功耗:500mW。
答:满足,功耗小于100mW。
⑦ 备用电池容量:1600mAH。
答:满足。
⑧ 待机工作时间:24小时。
答:满足。
⑨ 电源适配器:220ADCà9VDC/2A。
答:满足。
⑩ 状态显示 LED 指示灯,指示电源或通讯状态,用户可控蜂鸣器
答:满足。
⑪ 防暴性能优,具有良好的密封性,有超强的防腐、防水、防潮、防尘防锈、防破坏能力,如:采用合金压铸外壳、钢化玻璃、密封式胶圈、表层镀锌等保护性材料和措施。
答:满足。
l ”校讯通”智能终端参加附件二技术要求:
答:符合移动集团的入围测试要求。
3、 2．4G无障碍考勤性能指标
① 覆盖范围0-100米
答:满足。
② 卡与读写器通讯速度 125Kbit
答:满足,现在设计速度大于125Kbit,为1Mbit。
③ 同时识别卡的数量:50-100张电子标签/秒,识别准确率为99%/分钟,信息发送至校讯通终端延迟<=5秒
答:满足。
④ 识别持卡者移动最高速度:0- 50KM/小时
答:满足。
⑤ 可靠性MTBF≥70000小时
答:满足。
⑥ 安全环保要求:所有电气设备超低功耗,对人体无辐射作用,更健康、更安全。
答:满足。
⑦ 所遵循的标准 ISO14443A/B、 ISO 7816 、 PC/SC 、 GSM11.11 、 FCC 、 CE
答:满足。
⑧ 二次开发语言 可支持多种开发语言,并提供相应的例程。(详见”可支持的函数接口”)
答:满足,能够提供。
⑨ 操作系统 Windows 98 、 Me 、 2K 、 XP 、 、Vista 及 Unix 和 Linux
答:满足,支持。
⑩ 数据空间 读写器内存储器标准配置为 2K 字节(可根据用户需求量扩大)
答:满足。
⑪ 使用频道隔离技术,多个设备互不干扰;先进的防碰撞技术,支持多标签读写;可配置微波模块工作方式,发射功率可调;可兼容客户提供的卡。
答:满足,若要兼容客户提供的卡,需提供客户的卡的详细技术资料。
⑫ 所提供产品均
答:??
4、 业务管理软件技术要求
l 支持接入陕西移动”校讯通”平台:
① 支持接入设备(数据处理设备、无线)状态的远程查询。
答:满足。
② 支持离校和到校短信的发送记录远程查询。
答:满足。
③ 投标人对所提供的终端软件必须具备升级或二次开发能力。
答:满足。
④ 投标人提供的软件有自主知识产权,或提供软件使用许可证明。
答:满足。
三、 供货周期:
无障碍考勤检测设备供货周期:
① 单批次采购50套设备及以下:8个工作日到达招标方指定地点;
答:满足。
② 单批次采购500套设备及以下:30工作日到货到达招标方指定地点。
答:满足。
四、 安装要求:
① 对学校进行勘察、设计和确定2.4G-RFID定向天线的安装位置2个工作日;
答:满足。
② 安装调试设备;每校城区 1个工作日,郊县2个工作日。
答:满足。
③ 系统验收2个工日。
答:满足。
④ 施工能力要求:每地市3个工队,西安5工队,调测人员2人。每工队3～4人;至少1人具备电工证;
答:满足。
五、 售后服务:
售后服务要求
① 免费保修期一年,保修期过后收取材料成本费,终身维修。
答:满足。
② 按采购数量提供2%的维修备件及配件。
答:满足。
③ 在保修期内因产品质量问题造成设备无法使用,应无条件予以更换。
答:满足。
④ 在保修期内产品出现故障后保证24小时内排除故障,恢复使用。
答:满足。
