Cad室内设计常用尺寸

1. 墙面
l 踢脚板高： 80~200mm
l 墙裙高：800~1500mm
l 挂镜线高：1600~1800(画中心距地面高度)mm

2. 餐厅
l 餐桌高：750~790mm
l 餐椅高：450~500mm
l 圆桌直径：二人500mm、三人800mm、四人900mm、五人1100mm、六人1100~1250mm、八人1300mm、十人1500mm、十二人1800mm
l 放餐桌尺寸：二人700~850mm、四人1350~850mm、八人2250~850mm
l 餐桌转盘直径：700~800mm
l 餐桌间距：（其中桌椅占500mm）应大于500mm
l 主通道: 1200~1300mm
l 内部工作道宽：600~900mm
l 酒吧台高：900~1050mm、宽500mm
l 酒吧凳高：600~750mm

3. 商场营业厅
l 单边双人走道宽：1600mm
l 双边双人走道宽：2000mm
l 双边三人走道宽：2300mm
l 双边四人走道宽：3000mm
l 营业员柜台走道宽：800mm
l 营业员货柜台：厚600mm、高800~1000mm
l 单背立货架：厚300~500mm、宽1800~2300mm
l 双背立货架：厚600~800mm、宽1800~2300mm

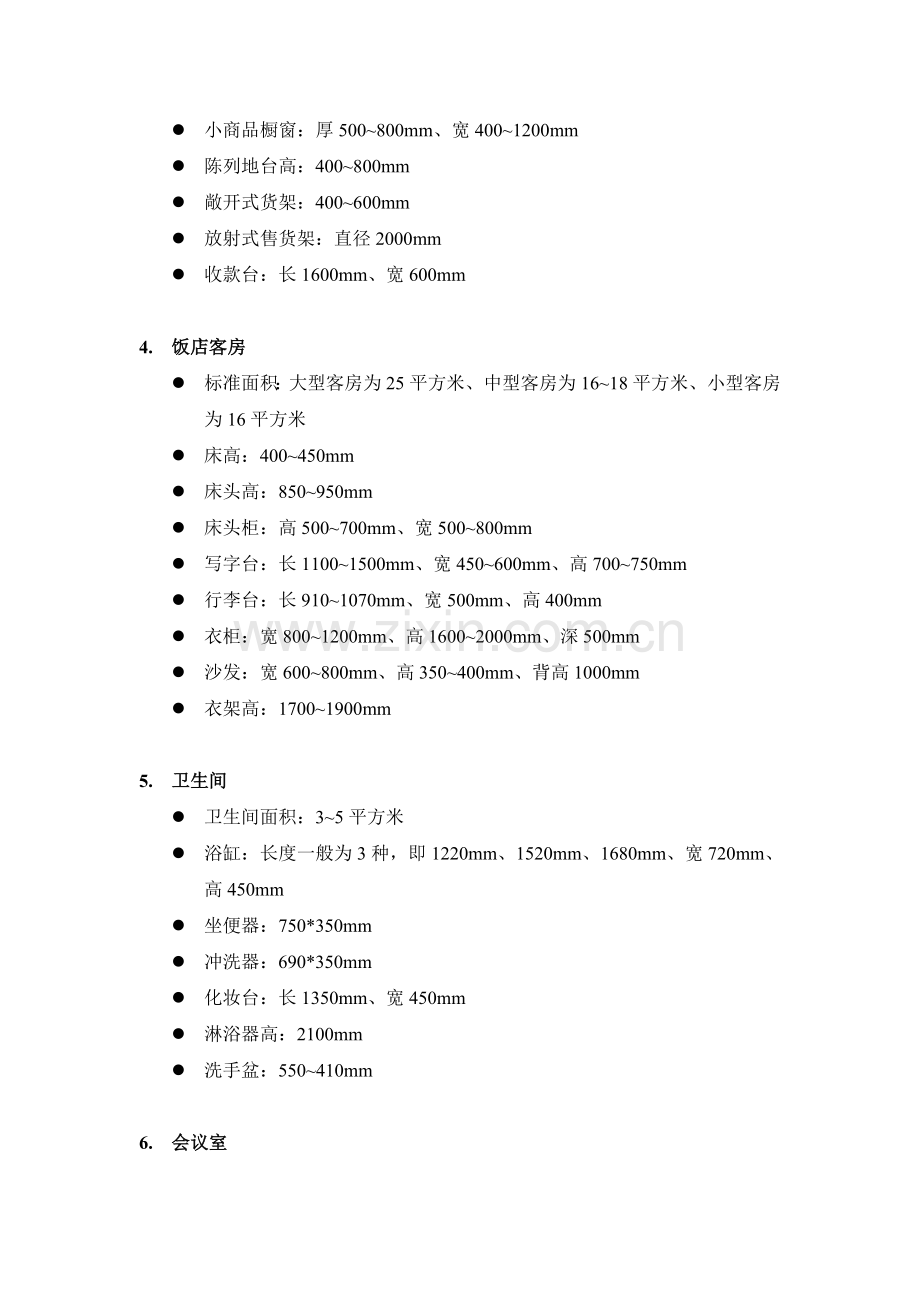

l 小商品橱窗：厚500~800mm、宽400~1200mm
l 陈列地台高：400~800mm
l 敞开式货架：400~600mm
l 放射式售货架：直径2000mm
l 收款台：长1600mm、宽600mm

4. 饭店客房
l 标准面积：大型客房为25平方米、中型客房为16~18平方米、小型客房为16平方米
l 床高：400~450mm
l 床头高：850~950mm
l 床头柜：高500~700mm、宽500~800mm
l 写字台：长1100~1500mm、宽450~600mm、高700~750mm
l 行李台：长910~1070mm、宽500mm、高400mm
l 衣柜：宽800~1200mm、高1600~2000mm、深500mm
l 沙发：宽600~800mm、高350~400mm、背高1000mm
l 衣架高：1700~1900mm

5. 卫生间
l 卫生间面积：3~5平方米
l 浴缸：长度一般为3种，即1220mm、1520mm、1680mm、宽720mm、高450mm
l 坐便器：750*350mm
l 冲洗器：690*350mm
l 化妆台：长1350mm、宽450mm
l 淋浴器高：2100mm
l 洗手盆：550~410mm

6. 会议室
l 中心会议室客容量：会议桌边长600mm
l 环式高级会议室客容量：环形内线长700~1000mm
l 环式会议室服务通道宽：600~800mm

7. 交通空间
l 楼梯间休息平台净空：等于或大于2100mm
l 楼梯跑道净空：等于或大于2300mm
l 客房走廊高：等于或大于2400mm
l 两侧设座的综合式走廊宽度：等于或大于2500mm
l 楼梯扶手高：850~1100mm
l 门的常用尺寸：宽850~1000mm
l 窗的常用尺寸：宽400~1800mm
l 窗台高：800~1200mm

8. 灯具
l 大吊灯最小高度：
l 壁灯高：
l 反光灯槽最小直径：等于或大于灯管直径两倍
l 壁式床头灯高：1200~1400mm
l 照明开关：1000mm

9. 办公空间
l 办公桌：长1200~1600mm、宽500~650mm、高700~800mm
l 办公椅：长400~450mm、宽450mm、高450mm
l 沙发：宽600~800mm、高350~400mm、背面1000mm
l 茶几：前置性900mm*400mm*400mm、中心型900mm*900mm*400mm、左右型600mm*400mm*400mm
l 书柜：高1800mm、宽1200~1500mm、深450~500mm
l 书架：高1800mm、宽1000~1300mm、深350~450mm

10. 室内家具
l 衣橱：深度600~650mm、推拉门高度700mm、衣橱门宽度400~650mm
l 推拉门：宽750~1500mm、高1900~2400mm
l 矮柜：深度350~450mm、柜门宽300~600mm
l 电视柜：深度450~600mm、高600~700mm
l 单人床：宽度有900mm、1050mm、1200mm几种；长度有1800mm、1860mm、2000mm、2100mm几种
l 双人床：宽度有1350mm、1500mm、1800mm几种；长度有1800mm、1860mm、2000mm、2100mm几种
l 圆床：直径1860mm、2125mm、2424mm
l 室内门：宽800~950mm;高度有1900mm、2000mm、2100mm、2200mm、2400mm
l 厕所、厨房门：宽800mm、900mm;高度有1900mm、2000mm、2100mm.
l 窗帘盒：高120~180mm；单层布深度为120mm、双层布深度160~180mm（实际尺寸）
l 单人沙发：长度800~950mm、深度850~900mm、坐垫高350~420mm、背高700~900mm
l 双人沙发：长度1260~1500mm、深度800~900mm
l 三人沙发：长度1750~1960mm、深度800~900mm
l 四人沙发：长度2320~2520mm、深度800~900mm
l 小型茶几：（长方形）：长度600~750mm、深度450~600mm、高度（380mm最佳）
l 中型茶几（长方形）：长度1200~1350mm长度380~500mm或者600~750mm
l 中型茶几（正方形）：长度750~900mm、高度430~500mm
l 大型茶几（长方形）：长度1500~1800mm、宽度600~800mm、高度330~420mm（330mm最佳）
l 大型茶几（圆形）：直径750mm、900mm、1050mm、1200mm；高度330~420mm
l 大型茶几（正方形）：宽度900mm、1050mm、1200mm、1350mm、1500mm；高度330~420mm
l 书桌（固定式）：深度450~700mm（600mm最佳）、高度750mm
l 书桌（活动式）：深度650~800mm、高度750~780mm
l 书桌下缘离地面至少5800mm；长度最少900mm（1500~1800mm最佳）
l 餐桌：高度750~780mm（一般）；西式高度680~720mm；一般方桌宽度1200mm、900mm 、750mm
l 长方桌：宽度800mm、900mm、1050mm、1200mm；长度1500mm、1650mm、1800mm、2100mm、2400mm
l 圆桌：直径900mm、1200mm、1350mm、1500mm、1800mm
l 书架：深度250~400mm（每一格）、长度600~1200mm；上大下小型下方深度350~450mm、高度800~900mm
l 活动未及顶高柜：深度450mm、高度1800~2000mm
