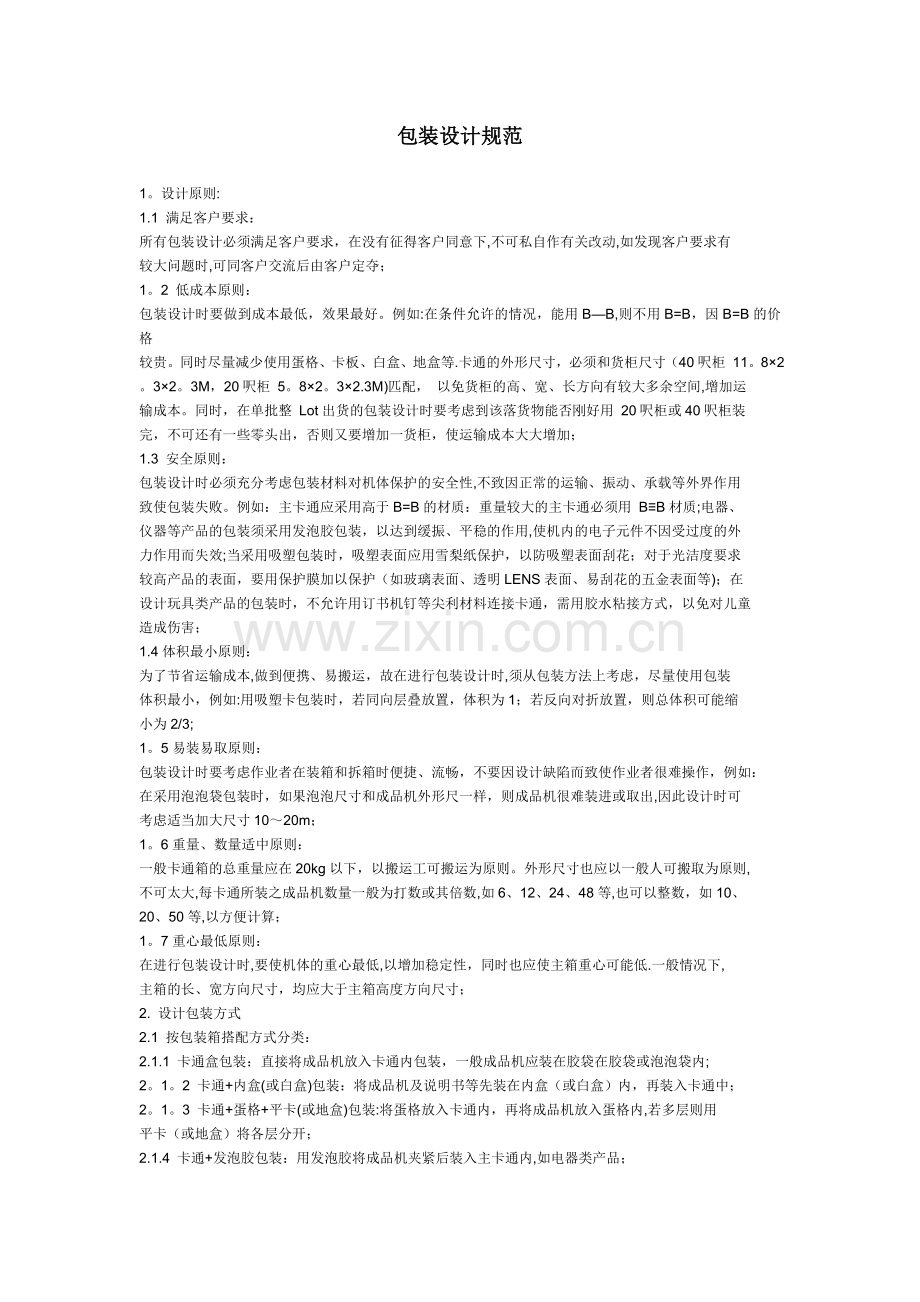

包装设计规范
1。设计原则:
1.1 满足客户要求：
所有包装设计必须满足客户要求，在没有征得客户同意下,不可私自作有关改动,如发现客户要求有
较大问题时,可同客户交流后由客户定夺；
1。2 低成本原则：
包装设计时要做到成本最低，效果最好。例如:在条件允许的情况，能用B—B,则不用B=B，因B=B的价格
较贵。同时尽量减少使用蛋格、卡板、白盒、地盒等.卡通的外形尺寸，必须和货柜尺寸（40呎柜 11。8×2。3×2。3M，20呎柜 5。8×2。3×2.3M)匹配， 以免货柜的高、宽、长方向有较大多余空间,增加运
输成本。同时，在单批整 Lot出货的包装设计时要考虑到该落货物能否刚好用 20呎柜或40呎柜装
完，不可还有一些零头出，否则又要增加一货柜，使运输成本大大增加；
1.3 安全原则：
包装设计时必须充分考虑包装材料对机体保护的安全性,不致因正常的运输、振动、承载等外界作用
致使包装失败。例如：主卡通应采用高于B=B的材质：重量较大的主卡通必须用 B≡B材质;电器、
仪器等产品的包装须采用发泡胶包装，以达到缓振、平稳的作用,使机内的电子元件不因受过度的外
力作用而失效;当采用吸塑包装时，吸塑表面应用雪梨纸保护，以防吸塑表面刮花；对于光洁度要求
较高产品的表面，要用保护膜加以保护（如玻璃表面、透明LENS表面、易刮花的五金表面等)；在
设计玩具类产品的包装时，不允许用订书机钉等尖利材料连接卡通，需用胶水粘接方式，以免对儿童
造成伤害；
1.4体积最小原则：
为了节省运输成本,做到便携、易搬运，故在进行包装设计时,须从包装方法上考虑，尽量使用包装
体积最小，例如:用吸塑卡包装时，若同向层叠放置，体积为1；若反向对折放置，则总体积可能缩
小为2/3;
1。5易装易取原则：
包装设计时要考虑作业者在装箱和拆箱时便捷、流畅，不要因设计缺陷而致使作业者很难操作，例如：
在采用泡泡袋包装时，如果泡泡尺寸和成品机外形尺一样，则成品机很难装进或取出,因此设计时可
考虑适当加大尺寸10～20m；
1。6重量、数量适中原则：
一般卡通箱的总重量应在20kg以下，以搬运工可搬运为原则。外形尺寸也应以一般人可搬取为原则,
不可太大,每卡通所装之成品机数量一般为打数或其倍数,如6、12、24、48等,也可以整数，如10、
20、50等,以方便计算；
1。7重心最低原则：
在进行包装设计时,要使机体的重心最低,以增加稳定性，同时也应使主箱重心可能低.一般情况下,
主箱的长、宽方向尺寸，均应大于主箱高度方向尺寸；
2. 设计包装方式
2.1 按包装箱搭配方式分类：
2.1.1 卡通盒包装：直接将成品机放入卡通内包装，一般成品机应装在胶袋在胶袋或泡泡袋内;
2。1。2 卡通+内盒(或白盒)包装：将成品机及说明书等先装在内盒（或白盒）内，再装入卡通中；
2。1。3 卡通+蛋格+平卡(或地盒)包装:将蛋格放入卡通内，再将成品机放入蛋格内,若多层则用
平卡（或地盒）将各层分开；
2.1.4 卡通+发泡胶包装：用发泡胶将成品机夹紧后装入主卡通内,如电器类产品；
2。2 按成品机直接被包装的方式分类：
2。2.1胶袋包装:将成品机等放入胶袋内，再装入其他包装材料中；
2.2。2泡泡袋包装：将成品机等放入泡泡袋内，再装入其他包装材料中；
2。2。3吸塑,彩卡包装:将成品机放入吸塑槽内,然后插入彩卡,再装入其他包装材料中；
2。2.4热塑包装:将成品机放在吸塑罩内,再放入说明书，彩卡等物，然后盖上另一半吸塑罩,用高周波
或热变形将其结合；
2.2。5裸机包装：直接将成品机装入其他包装材料中；
2。3 按成品机在箱内的相对放置分类：
2。3。1平放(如图）:
2。3。2竖放:
2.3。3侧放：
2.3.4层叠放置：
2.3.5对称放置：
2。3。6散装（无要求）：
3。箱唛设计要素：箱唛设计一般根据客户要求确定，其设计主要考虑以下几方面内容:
3。1客户CUSTOMER：如MARTEC
3.2产品型号MODEL:如535T
3。3净重 N.W。：成品机总重量
毛重G。W。:主卡通总重量
3。4体积CBM：长×宽×高（单位）
3.5数量QTY:如24
3。6产地： MADE IN CHINA
3.7 UL认证号
3。8防潮、防水、易碎、防倒置标志
3.9海关 BARCODE
3.10日期代码 DATE CODE
3.11客PO#号
3.12箱号 CTN＃
4.包装材料：包装箱材料一般有以下几种；
4。1 B-B厚3.5mm； A-A 厚3.5mm；K-K 厚3。5mm，多用于内箱；
4。2 B=B厚6.5mm； A=A 厚6.5mm；K=K 厚7mm;多用于外箱；
4.3 B≡B厚 10mm, 用于外箱；
4。4白盒W3A 厚3mm,内黄外白；
4。5白盒W9B 厚1.5mm,内白外白；
4.6白盒W3W 厚3mm,内白外白;
5.包装明细表要求：
包装总图要求形成包明细表，详细列明有关包装组成部分的详细资料,应包含有关对应包装关系
指示编号、物料P/No.、物料名称、材质、用量等信息；
6。设计评审要求：
设计方案的确认,须以客的 APPROVAL单为准，同时还要经过以下过程：
6。1振机试验:所有包装均需给 QA做振动试验：振幅中等，时间一般为2小时.
6.2跌落试验(DROP TEST)：所有包装均需给QA做DROP TEST（一角三边六面）.
6。3确认:当QA试验通过后，工程部需出EAN,SER确认包装物料及供应商。
