触电对人体的危害和预防措施专家讲座.pptx

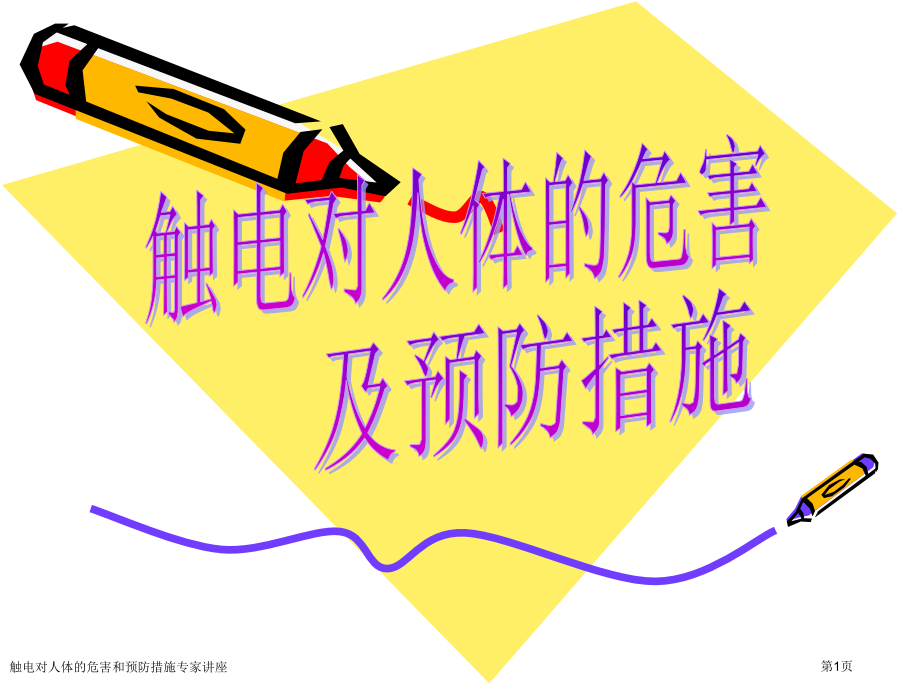

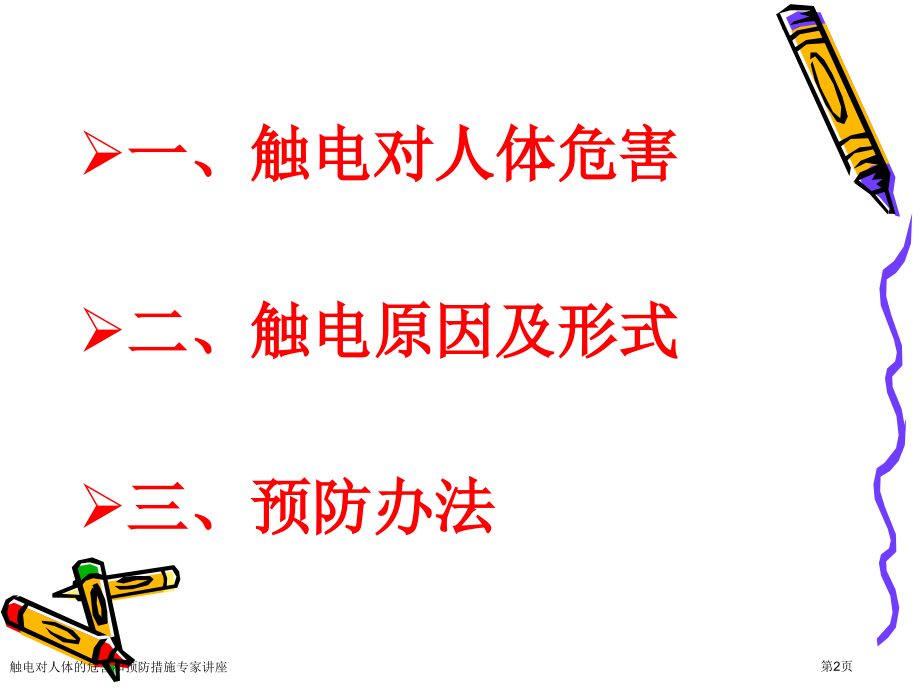

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,触电对人体的危害,及预防措施,触电对人体的危害和预防措施专家讲座,第1页,一、触电对人体危害,二、触电原因及形式,三、预防办法,触电对人体的危害和预防措施专家讲座,第2页,一、触电对人体危害,1、触电事故,外部电流经过人体,造成人体器官组织损伤乃至死亡,称为触电.触电分为电击和电伤两类.电击是指电流经过人体内部,影响呼吸,心脏和神经系统,造成人体内部组织损伤乃至死亡触电事故.电伤是指电流经过人体表面或人体与带电体之间产生电弧,造成肢体表面灼伤触电事故.,在触电事故中电击和电伤会同时发生,所以通常所说触电事故基本上是指电击.,触电对人体的危害和预防措施专家讲座,第3页,触电对人体的危害和预防措施专家讲座,第4页,2,、触电危害,触电对人体伤害程度与经过人体,电流大小,通电时间,电流路径,及,电流性质,相关.触电电压越高,电流越大,时间越长,对人体危害越严重.,触电对人体的危害和预防措施专家讲座,第5页,触电对人体危害,触电对人体的危害和预防措施专家讲座,第6页,触电对人体的危害和预防措施专家讲座,第7页,3、安全电压,加在人体上一定时间内不致造成伤害电压叫做安全电压.为了保障人身安全,使触电者能够自行脱离电源,不致引发人身死亡,各国都要求了安全操作电压.,我国要求安全电压为:50500Hz交流电压额定值有36V,24V,12V,6V四种,直流电压额定值有48V,24V,12V,6V四种,以供不一样场所使用.还要求安全电压在任何情况下均不得超出50V有效值,当使用大于24V安全电压是,必须有预防人身直接触及带电体保护办法.在高温,潮湿场所使用安全电压要求为12V.,触电对人体的危害和预防措施专家讲座,第8页,安全电压等级及选取举例,安全电压（交流有效值）V,选 用 举 例,额定值,空载上限值,42,50,在有触电危险场所使用手持电开工具等,36,43,潮湿场所，如矿井、多导电粉尘及类似场所使用行灯等,24,29,工作面积狭窄操作轻易大面积接触带电体场所，如在锅炉、金属容器内等,12,15,人体需要长久触及器具上带电体场所,6,8,触电对人体的危害和预防措施专家讲座,第9页,二、触电原因,1:触电原因.,不一样场所,引发触电原因也不一样,依据日惯用电情况,触电原因有以下四种.,线路架设不合格,用电设备不合格（,以次充好，设备绝缘老化,）,电工操作不合要求,使用电器不慎重（,带点移动电气设备，禁止用湿布或湿手檫拭带电电器,）,触电对人体的危害和预防措施专家讲座,第10页,线路架设不合格,触电对人体的危害和预防措施专家讲座,第11页,触电对人体的危害和预防措施专家讲座,第12页,电工操作不合要求,触电对人体的危害和预防措施专家讲座,第13页,带电移动电气设备,湿手触及电气设备,触电对人体的危害和预防措施专家讲座,第14页,2、触电形式,人体触及带电体引发触电主要有三种不一样情况:,单相触电,两相触电,和,跨步电压触电.,触电对人体的危害和预防措施专家讲座,第15页,单相触电,单项触电是指人站在地上或其它接地体上，人某一部位触及一相带电体而引发触电。,(a)中性点直接接地;(b)中性点不直接接地,触电对人体的危害和预防措施专家讲座,第16页,两相触电,两相触电是指人体两处触及两相带电体而引发触电,。,触电对人体的危害和预防措施专家讲座,第17页,跨步电压触电,跨步电压触电是指带电体着地时，电流流过周围土壤，产生电压降，人体靠近着地点时，两脚之间形成跨步电压，当跨步电压到达一定程度时就会引发触电。,高压线,触电对人体的危害和预防措施专家讲座,第18页,三、预防办法,保护接地,电力系统运行所需要接地,称为工作接地.把电气设备金属外壳,框架等用接地装置与大地可靠连接,成为保护接地,它适合用于中性点不直接接地低电压电力系统.保护接地电阻普通应小于4欧姆,最大不得大于10欧姆.,触电对人体的危害和预防措施专家讲座,第19页,保护接零,在中性点直接接地三相四线电力系统中,将电气设备金属外壳,框架等与系统零线(中线)相接.称为保护接零.,采取保护接零时,除变压器中性点直接接地外,还必须在零线上一处或多处再行接地,即重复接地.重复接地作用在于降低漏电设备外壳对地电压,减轻零线断路时触电危险,.,触电对人体的危害和预防措施专家讲座,第20页,使用漏电保护器,漏电保护器安装时必须注意保护器中继电器接地点和接地体应与设备接地点和接地体分开,不然漏电保护器不能起保护作用.,形形色色,漏电保护器,触电对人体的危害和预防措施专家讲座,第21页,采取三相五线制,三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地场所。,三相五线制学问就在于这两跟零线上,在比较精密电子仪器电网中使用时,假如零线和接地线共用一根线话,对于电路中工作零点会有影响,即使理论上它们都是0电位点,假如偶然有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引发,再如有些电子电路中假如零点飘移现象严重话那么电器外壳就可能会带电,可能会损坏电气元件,甚至损坏电器,造成人身安全危险.,触电对人体的危害和预防措施专家讲座,第22页,三相五线制,触电对人体的危害和预防措施专家讲座,第23页,
