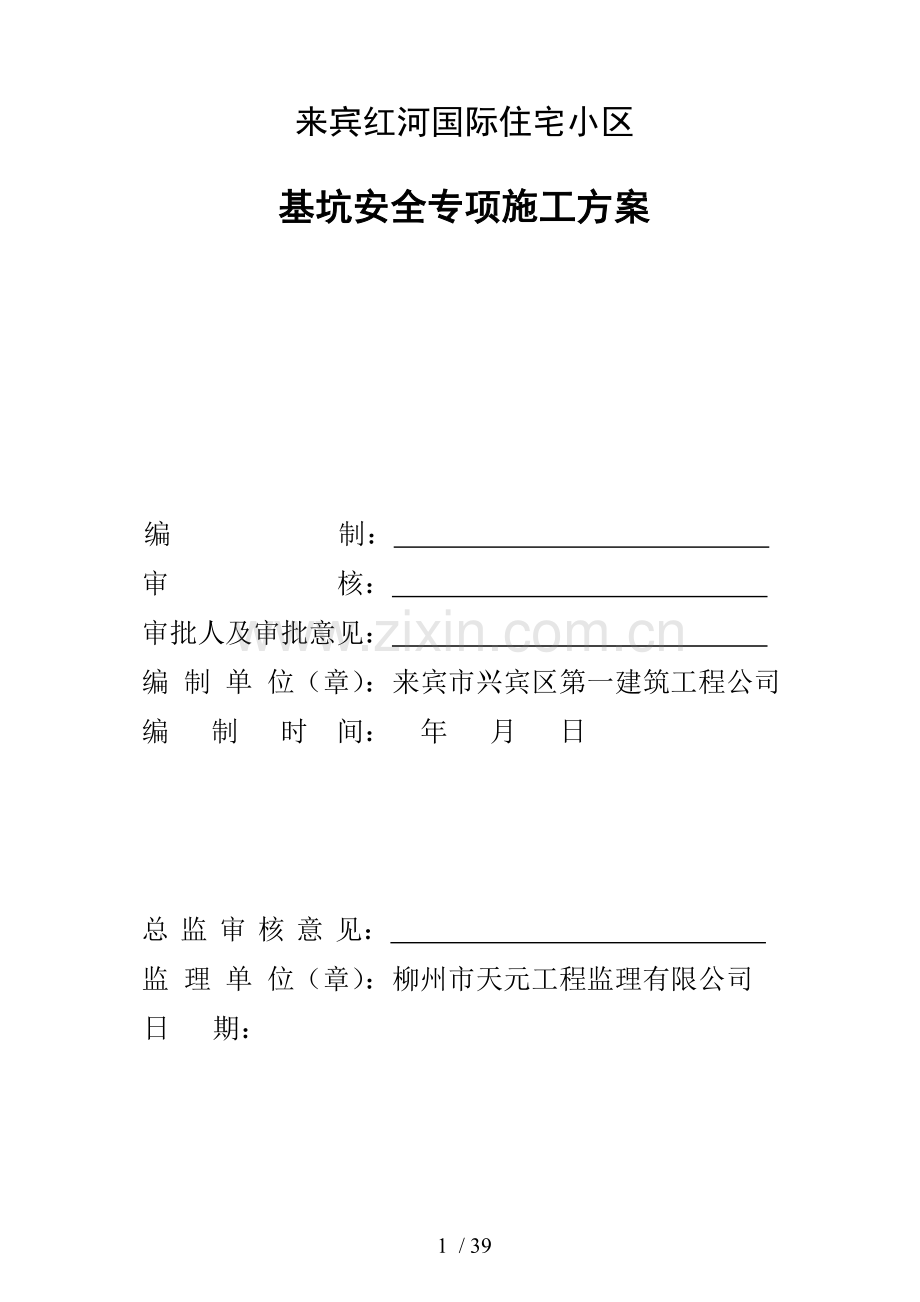

来宾红河国际住宅小区

基坑安全专项施工方案

编 制：
审 核：
审批人及审批意见：
编 制 单 位（章）：来宾市兴宾区第一建筑工程公司
编 制 时 间： 年 月 日

总 监 审 核 意 见：
监 理 单 位（章）：柳州市天元工程监理有限公司
日 期：

36 / 39
目 录

1、编制依据 1
2、编制说明 1
3、工程概况 2
3.1、工程概况 2
3.2、工程地质条件 3
3.3、水文地质条件 4
4.1、施工部署 4
4.2、施工准备 4
4.3、项目管理组织机构 5
4.4、各项资源需要量计划： 7
5、支护方案 8
5.1、土方与支护工程施工部署 8
5.2、土方开挖方法 8
5.3、施工顺序安排 8
5.4、边坡周边的防护 9
５.5、支护工程施工工艺 9
5.6、土钉墙施工工艺： 10
5.7.、坡面挂网喷砼 11
5.8、支护工程施工安全要求 12
5.9、支护结构的钢筋工程 12
6.基坑工程监测和控制 12
6.1、施工各阶段测量仪器及人员的配备表 13
6.2、监测目的和重点 13
6.3、监测依据 13
6.4、监测内容 14
6.5、平面控制点布设及监测频率 14
6.6、水准控制点布设 14
6.7、警戒值的确定 14
6.8、监测频率 15
6.9、基坑侧向位移变形监测方法 15
7、质量保证措施 17
7.1、质量保证体系 17
7.2、组织保证体系 17
7.3、工程质量保证措施 17
8、施工进度计划及保证工期措施 18
8.1、施工进度计划 18
8.2 工期保证措施 18
8.3．雨季施工措施 19
8.4 进度控制 19
8.5.施工技术措施 19
9 、施工安全保证措施 20
9.1、安全生产管理 20
9.2、安全生产责任制 21
9.3、重大危险源识别与评价 22
9.4、安全生产事故应急救援组织机构及职责 29
9.5、安全生产事故报告和现场保护，现场紧急救护 31
9.6、重大特大事故应急处理 31
10 、现场安全文明施工管理与措施 33
10.1、现场总体布置要求 33
10.2、现场文明施工： 34
10.3、安全用电 35
10.4、治安及消防管理措施： 35

来宾红河国际住宅小区
基坑安全专项施工方案
1、编制依据
1.1《红河国际住宅小区基坑支护设计图纸》
1.2、《来宾 “红河国际”住宅花园小区一桩一孔岩土工程勘察报告》
1.3《红河国际住宅小区建筑总平面布置图》；
1.4、现行的国家建筑施工规范、规程及安全要求；
现行国家《工程质量检验评定标准》及验收规范、规程及建筑施工手册。
1.4.1、《危险性较大的分部分项工程安全管理办法》建质【2009】87号文
1.4.2、《建筑基坑支护技术规程》（JGJ120-2012）；
1.4.3、《建筑深基坑工程施工安全技术规范》（JGJ311-2013）；
1.4.4、《土钉喷射混凝土支护技术规范》（GB50086-2001）；
1.4.5、《钢筋焊接及验收规程》JGJ18-2011；
1.4.6、《工程测量规范》GB50026-2007；
1.4.7、《混凝土结构工程施工质量验收规范》（GB50204-2011）；
1.4.8、《建筑机械使用安全技术规程》JGJ33-2012
1.4.9、《建筑施工安全检查标准》（JGJ59-2011）；
1.4.10、《建筑工程施工现场供用电安全规范》（GB50194-2011）；
1.4.11、《建筑施工现场环境与卫生标准》（JGJ146-2004）；
1.4.12、《施工现场临时用电安全技术规范》（JGJ46—2005）
1.4.13、《锚杆喷射混凝土支护技术规范》GB50086-2001
1.4.14、《建筑基坑工程监测技术规范》GB50497-2009
本公司的施工技术水平、经验和本工程的施工组织设计。
2、编制说明
2.1、深基坑土方开挖及边坡支护专项方案是根据工程的实际情况，按合理、可靠、可行性的原则进行编制，用于指导本工程的支护及土方施工。
2.2、严格执行基建程序，发挥本公司的技术优势，按我公司：“质量第一，用户至上”的宗旨，诚信守诺，科学管理，精心施工，以质量树品牌，给顾客满意产品，充分发挥业主的投资效果。
2.3、科学安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。
2.4、充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。
2.5、坚持质量第一，全面执行IS09001质量管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范，操作规程和制度。
2.6、加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明、整洁及工程的正常施工。
2.7、若施工过程中有异常情况，则应立即查清原因，并按工程的实际情况采取相应的应急措施进行施工。
2.8、方案未详之处，按相关的规范及标准执行。
3、工程概况
3.1、工程概况
3.1.1 、
(一) 工程概况
工程名称
来宾红河国际住宅小区1#商住楼、3#酒店、5#、6#、7#楼及地下室
地理位置
来宾市城北区桂中大道与迎宾路交叉口西北面
建设单位
柳州桂裕房地产开发有限责任公司
设计单位
广西建工集团第五建筑工程有限责任公司设计研究院
监督单位
来宾市建设工程质量安全监督站
监理单位
柳州市天元工程监理有限公司
施工单位
来宾市兴宾区第一建筑工程公司
合同范围
施工图中全部
合同质量目标
达到国家施工验收规范合格标准
合同工期
540日历天

(二) 建筑设计概况
本工程为来宾红河国际住宅小区（1#商住楼、3#酒店、5#、6#、7#楼及地下室）工程，总建筑面积为112960.5m³。其中1#商住楼总建筑面积12747.35㎡，占地面积1118.14㎡，地上27+1层，地下三层，建筑高度90.450M。3#酒店总建筑面积19219.71㎡，占地面积1085.85㎡，地上27层，地下三层，建筑高度97.550M。5#楼总建筑面积14823.77㎡，占地面积546.36㎡，地上28+1层，地下三层，建筑高度91.750M。6#楼总建筑面积14883.19㎡，占地面积546.36㎡，地上28+1层，地下三层，建筑高度91.750M。7#楼总建筑面积12637.38㎡，占地面积435.67㎡，地上28+1层，地下三层，建筑高度91.500M。
本小区工程为框架剪力墙结构，人工挖孔桩基础。

3.1.2、周边环境条件概况：场地东侧约20m为活动板房（约150*7m，2F）、约33.6m为桂中大道（城市主干道），南侧、西侧和北侧均为已建建筑邻距约100m。拟开挖的基坑总周长约为479m，基坑开挖深度为7.10~15.00m。基坑周边环境较中等复杂、场地地质条件中等复杂，基坑土方开挖后土体的变形对周边环境影响较严重。
3.1.2、基坑支护加固设计情况：本基坑支护工程安全等级为二级，重要性系数为1.0，设计基坑使用年限为24个月。根据现场场地周围的情况及地质条件，本工程基坑用地红线范围内场地较为宽阔，具备天然放坡开挖的条件，岩土稳定性较好的地段， 采用“天然放坡+钢筋挂网喷射砼”、针对岩土稳定性较差的地段，采用“适当放坡+钢筋土钉或“钢筋土钉+H型钢微型桩”支护的支护结构方案较为安全、经济合理。
3.1.3、降水、排水设施：由于本基坑地下水埋藏较深，但水量较丰富，坡顶四周设置砖砌排水沟，规格300×300，基坑底四周设置砖砌排水沟，规格300×300，沿排水沟转角处设置集水井。由于基坑开挖施工正处在丰水期，若出现地下水浮动水位高于基坑底时，根据现场实际情况适当设置降水井，把地下水水位降至基坑底以下0.50m。
3.2、工程地质条件
3.2.1、拟建场地地貌上属滨海浅滩沉积地貌单元，原场地地势有一定起伏，但大部分地段起伏不大，场地大部分进行了人工堆填整平。根据勘察报告，场地各地层野外特征依次描述如下：
根据地面调查及钻探揭示，场地内地层岩性由上至下分述如下：
1、红黏土①：
棕黄~黄色，饱和，硬塑状，上部含铁锰结核，中下部含10%~20%强风化灰岩角砾，切面光滑，土质较均匀，结构较致密，指压无~微痕，遇水易黏手，可搓0.5mm细土条，无摇震反应，韧性和干强度均较高。该层厚度约为11.5m。
2、较破碎石灰岩②：
浅灰色，局部岩面灰白色，进尺快，破碎，强风化，大部分钻孔返水，个别小量耗水，岩芯多为粉砂、细颗粒状和碎块状，采取率较低，岩芯采取率约为50%左右，原岩结构已被破坏，锤击易碎。该层厚度约为0.8m~1.5m
3、较完整石灰岩③:
灰色，微风化，细镜质结构，中厚层状构造，偶见方解石充填裂缝，送水钻进平稳，进尺慢，岩石较坚硬，返水，岩芯机械破碎多呈碎块状及半短圆柱状，岩芯采取率约为85%，岩面较新鲜，较坚硬，锤击不易碎。该层厚度约为9m~10m.
3.3、水文地质条件
根据地勘报告结论，本工程无地下水。
4、施工总体部署
4.1、施工部署
4.1.1、组建项目部，制定相应规章制度，明确各部门职责，明确管理职能。
4.1.2、组织工程相应的作业人员、技术人员学习、熟悉工程情况。
4.1.3、制定施工进度计划，工程质量措施，安全技术措施。
4.1.4、进行施工部署，确保各流程按照节点进度组织施工。
4.2、施工准备
在土方及边坡支护施工前，由项目经理主持施工准备会议，听取施工项目经理部对整个工程的施工准备计划，该计划主要反映开工前、施工中必须做的有关工作，具体内容如下:
4.2.1、技术准备；熟悉、审查施工图纸。
4.2.2、施工现场准备工作：地上、地下各种管线及障碍物的勘测定位； 施工现场平整；测量放线；临时道路；临时供水、供电等管线的铺设；临时设施的搭设；现场照明设备的安装。
4.2.3、劳动组织准备：建立各施工部分的管理组织,集结施工力量、组织劳动力进场,作好施工人员入场教育工作。
4.2.4、材料机械准备：根据相关的设计图纸和施工预算,编制详细的材料机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。
4.2.5、施工场外协调施工场外协调：由甲方联合有关部门共同协调交通、环卫、市容的关系，扰民及民扰问题处理等工作。
4.2.6、施工场地临时设施
4.2.6.1临时水管线路的布置及管径的选择
临时供水管沿基坑周边作环形布置，每隔30m布置一个出水管作施工用水；临时设施区设DN25的出水口一个，作为生活用水。除穿过运输通道的供水管需埋地敷设外，其它均为明铺。从主水管出水口至用水点均采用胶皮水管。
4.2.6.2临时用电线路的布置及线径的选择
临时施工用电线路采用三相五线制，导线均使用铝芯塑料绝缘导线。每隔100m作重复接地一次，接地电阻不得大于10Ω。每隔50 m布设一个供电分线箱。除供电主线路使用塑料绝缘外，其它所有供电线路均使用五芯橡皮软电缆。所有开关均使用空气自动开关，并装设漏电保护器。
4.2.6.3施工道路
结合现场实际情况,施工道路利用施工现场周围现有道路。
4.3、项目管理组织机构
我公司对本工程的施工给予大力的支持，根据工程的实际情况组建项目经理部，对基坑支护工程进行全面管理，并边坡支护施工阶段的安全、质量、工期、环保、文明施工等负责。经过多方比较，选择优秀的各专业施工队组，按统一的人员编制组建。
4.3.1项目部组织结构（SB-1图）

项 目 经 理

资 料 管 理

料 员

质 量 管 理
施 工 管 理
安 全 管 理
材 料 管 理
监 测 管 理

锚杆（索）
施工队

微型桩
施工队
喷锚作业
施工队

微型桩成孔、钢管安装、注浆

钢筋作业组
喷砼作业组

注浆作业组
锚杆作业组

绑扎冠梁钢筋、安装模板、浇筑砼

喷射坡面砼
锚杆制安

4.3.2本工程由 马红举 任项目经理，各项目部管理人员配备详见项目部组织机构图。
项目部主要成员 （SB-1表）
序号
职 责
姓 名
职称
人数
备注
1
项目经理
马红举
工程师
1
综合宏观管理
2
技术负责人
何基良
工程师
1
技术、质量管理
3
施工员
罗奕江
工程师
1
负责施工及测量工作
4
质检员
覃能嵩
工程师
1
负责质量检查与监督
5
安全员
黄雪荣、黄立程、潘仁杰
助理工程师
3
负责安全检查与监督
6
材料员
梁丽菊
技术员
1
负责材料管理
7
取样员
巫树峰
工程师
1
负责取样试验管理
4.4、各项资源需要量计划：
序号
分项工程
人 数
备 注
1．
锚杆施工
8
由项目经理部按需调配
2．
锚杆加工
2
由项目经理部按需调配
3．
挂网喷砼施工
6
由项目经理部按需调配
4．
杂工组
2
由项目经理部按需调配
5．
测量工
2
由项目经理部按需调配
6．
后勤
2
由项目经理部按需调配
7．
总人数
22

4.4.1、劳动力需要量计划：
支护工程施工人员需用计划表 （SB-2表）

4.4.2、基坑支护工程施工机械需要量计划
支护工程机械设备需用计划表 （SB-3表）
设备名称
型号
单位
数量
功率（KW）
用途
锚杆钻机
MDL-120D1
台
2
60
锚杆（索）钻孔
空压机
V-618-12
台
1
75
喷射砼
注浆泵
BW-150
台
1
30
锚索注浆
灰浆搅拌机
150L
台
1
8
制备水泥浆
钢筋调直机
GZ-75
台
1
7.5
挂网喷护
钢筋切割机
A0290L2
台
1
6
钢筋加工
冲击气锤

台
2

击打钢花管
电焊机
BX3-300
台
4
60
焊接钢筋
喷射机
PZ-5A
台
1
15
喷射砼
抽水设备
QY15-26-2.2
台
5
18
基坑排水

4.4.3、土方挖运机械设备需要量计划
土方挖运机械设备需用计划表 （SB-4表）
设备名称
型号
单位
数量
功率（KW）
用途
挖土机
PC200
台
4台
130
开挖基坑
自卸汽车
东风kn340-341
台
5台
300
运输土方

4.4.4、材料准备
主材需要量见下表: （SB-5表）
序 号
材料名称
单位
耗用量
1.
水泥
t
320.0
2.
钢材
t
35.60
3.
中、粗砂
m3
260.0
4.
细石
m3
180.0
该计划仅供参考可根据具体情况进行调整。
5、支护方案
5.1、土方与支护工程施工部署
土方开挖与支护作业紧密配合穿插进行，根据工程需要合理安排施工,土方开挖根据工序要求分层开挖，支护结构施工一步开挖进行一步。
5.2、土方开挖方法
5.2.1、开挖前由测量员根据施工方案放出上开口线与下开口线，并洒上白灰线作为标记，挖掘机根据白灰线进行开挖。
5.2.2、开挖时，投入反铲挖掘机进行挖掘，弃土区为边坡垫方挖掘机及一台推土机配合平整打高，为避免基底土扰动，机械土方开挖应预留20cm由人工进行清除。
5.2.3、基坑开挖由中间向两边开挖，挖方堆放与基坑边坡堆土处。预留两条施工便道，以备机械通行。
5.2.4、设专人休整运输便道，确保运输安全，提高效率。
5.3、施工顺序安排
本工程计划分层分段进行土方开挖：
5.3.1、土方开挖必须分层分段进行，每层的开挖深度为该排锚杆排距加30cm，每层开挖的深度不能超过1.8m、长度不能超过30m，严禁超挖。
5.3.2、分层分段开挖、上一层土钉完成注浆后，应按设计要求或至少间隔72h方可允许开挖下一层土方。
5.4、边坡周边的防护
5.4.1、在人工修整边坡及支护施工的过程中，施工人员要随时注意边坡的土质变化情况，尤其是在下雨过后，观察边坡土质有无裂缝出现，如遇异常情况，立即停止施工，经处理无安全隐患后方可继续施工。
5.4.2、基坑坡顶3m范围内严禁堆土，开挖土方全部外运。
5.4.3、在距基坑边1m外设置1.4m高钢管护栏一道，作为临时的安全围挡，并在夜间设置警示灯，防止安全事故的发生。
5.4.4、基坑坡顶荷载、城市道路限载15kPa。
5.4.4、基坑降、排水
基坑的降、排水采用降水井抽排、集水明排，为确保基础施工顺利进行，应做好地面截水、抽排水及坑内排水工作。从基坑由抽排的水应经过沉砂井后，方可排入附近的市政下水道。具体如下：
5.4.4.1、本基坑采用基坑边外延四周设置一道200mm×300mm的排水沟，基坑边的截水沟设置在离基坑边缘50cm处（或根据现场情况在有条件部位设置）。开挖到基底后，在基坑边设置一道300mm×400mm的排水沟，坡度为0.1%-0.5%，排水沟边缘离开边坡坡脚不少于0.3m；。集水井根据现场情况每隔20m设置一口集水井，集水井设置在基础边以外净距0.4m处，并设在地下水走向的上游。
5.4.4.2、在基坑内延设置降水井，实施施工期间定期或不定期的抽排大气降水，为紧后施工提供安全、便利的作业环境。
5.4.4.3、生活用水严禁排入基坑或渗入基坑四周的边坡土体。
5.5、支护工程施工工艺
5.5.1、施工程序
5.5.1.1、钢花管土钉施工工艺流程：
放线定点→冲击气锤及机架定位→钢花管定位对中→击入钢花管→ 一次常压注浆→土钉锁紧。
5.5.1.2、坡面挂网喷砼施工工艺流程：
施工准备→按设计图纸要求分层分段放坡开挖→修整边坡→挂网→设置锁紧装置→喷射混凝土→养护。
5.5.2、施工准备
5.5.2.1、要认真检查原材料、机具的型号、品种、规格及主要技术性能应符合设计和规范要求。
5.5.2.2、平整好道路、工作面，搭设钻机平台，安排好各种设备及材料就位。
5.5.2.3、作好进场原材料试验及所用砂浆（水泥浆）、砼的配合比及强度试验、钢筋及构件焊接的强度试验。
５.6、土钉墙施工工艺
５.6.１、土钉墙施工工艺流程图（SB-５图）：
土钉焊接
注

浆
绑
扎
网
筋
喷射混凝土

稳定
支护完成

二次喷射砼

初喷砼护面
施工准备
土方开挖
击入钢花管
击入钢花管
修坡
绑
扎
网
筋
绑
扎
网
筋
注

浆
土
钉端焊接
不稳定

５.6.２、钢花管土钉施工工艺：
5.6.2.1、设计要求:
（1）钢花管壁上出浆孔间距500mm，交错对称开孔，孔径6~8mm,出浆孔位置加焊倒刺形等边角钢L30×3mm,距坑边1.5m长度内不需开孔。
（2）钢管的接头应采用Φ16钢筋帮焊的搭接接头。焊接长度为30d，且不小于50mm。
（3）开挖出的边壁人工修整后，根据设计要求，定出孔位，作出标记。
（4）钢花管采用冲击气锤击打入，倾角向下20度，土钉水平间距为按设计图纸要求布置。
（5）应做好施工记录，记录下各相关施工参数。
5.6.2.2钢花管土钉注浆
5.6.2.2.1、水泥砂浆或水泥浆用材料应符合下列要求：
（1）水泥使用普通硅酸盐水泥，其级别选用42.5Mpa级。
（2）细骨料应选用粒径小于2mm的中细砂。砂的含泥量不宜超过3%。砂中所含云母、有机质、硫化物及硫酸盐等有害物质的含量，按重量计不宜大于1%。
（3）混合水中不应含有影响水泥正常凝结与硬化的有害杂质。
5.6.2.2.2、钢花管锚杆注浆应符合下列要求：
（1）注浆液配合（重量）比根据设计要求确定，本工程采用水灰比为0. 5～0.５5的纯水泥浆，注浆压力0.3～0.5Mpa，强度等级≥M15；
（2）必要时可加一定量的添加剂，添加剂通常用起早强作用的三乙醇胺和氯化钠。
（3）配合比要准确，拌和要均匀，随用随拌，拌好的浆液应初凝前用完，并严防石块、杂物混入浆液。
（4）注浆压力达到设计要求时（0.3～0.5Mpa），或孔口溢出浆液时，方可停止注浆，待水泥浆液初凝后再进行二次补浆直至补满。
①、注浆作业结束或中途停止较长时间时，应用清水清洗注浆泵及管路。
②、注浆压力要求达到不得小于0.5 Mpa（压力表读数）以上。
5.7、坡面挂网喷砼：
5.7.1、设计要求：
土钉墙部分挂Φ6.5@200×200钢筋网喷射C20细石混凝土100mm厚维护。
5.7.2、施工工艺：
5.7.2.1、修坡挂网：
根据设计图纸锚杆墙的放坡角度尺寸，坡面开挖及进行修坡。按设计要求铺设Φ6.5mm@200×200钢筋网，水平向加强筋为2Φ14通长布置，锁定钢筋为2Φ18短钢筋，长50mm。
5.7.2.2、喷射砼施工准备：
5.7.2.2.1、原材料及配合比：喷射砼原材料采用P.042.5普通硅酸盐水泥，干净的中粗砂和粒径小于10mm的砾石，配合比宜为水泥：砂：石子＝1:2:2.5，喷料搅拌均匀。
5.7.2.2.2、在修整过的坡面上每隔2m插一根刻有尺寸标记以控制喷射砼厚度的小竹片。
5.7.2.3、泄水管的安置
挂Φ6.5@200×200钢筋网施工的同时在边坡渗水处进行设置Φ50泄水孔，外斜坡度5%，间距3米，呈梅花状布置，孔后应作直径不小于100mm的卵石滤水堆囊。
5.7.2.4、喷射作业
视土质条件确定是否需要分底、表两层施工喷。若要，则可采用分段分片依次进行，喷射时应自下而上；喷射总厚度控制在100mm，不平处加厚喷平；控制好水灰比，注意水量开关的大小，保持砼表面呈湿润光泽，无干斑或滑移流淌现象；喷砼的回弹率宜控制<15％，若回弹率过大，应通知风压机组人员降低风压，注意尽量使砼表层平整。
5.7.3、喷射砼质量检测
墙面喷射混凝土厚度应采用钻孔检验，钻孔数宜每200mm2墙面积一组，每组不应少于3点。
5.7.4、关键节点
本工程干式喷射，用风动喷射，将已拌和好的混凝土压送到喷嘴处，在压缩空气助推下喷出。喷射作业前要对机械设备、风、水管路和供电线路进行全面检查并试运转，符合施工使用要求。清理受喷面，埋设好控制混凝土厚度的标志。喷射作业应先送风后开机，再给料，料喷完后再送风。喷射时，喷头与受喷面间应保持0.8～1m距离，喷射角度尽可能接近90°。同一段内的喷射顺序应自下而上进行；段片之间，层与层之间做成45°角的斜面，以便混凝土牢固凝结成整体。钢筋网采用焊接连接，坡面上下段钢筋网搭接长度应大于300mm，加筋钢筋用锁定钢筋焊接固定在坡面上，基坑坡面开挖出来后要立即进行施工，减少坡面暴露时间，支护面要求连续施工，不得间断。支护面人工修整后立即定位钻孔，待铺好钢丝网再继续喷射混凝土面层。喷射混凝土终凝2小时后，露天洒水养护。
5.8.、支护工程施工安全要求
5.8.1、所有施工机械，必须设专人维修，验收合格，方准使用。
5.8.2、所有机械司机，必须持证上岗，严禁违章操作。
5.8.3、潜水泵电缆不得有接头、破损，以防漏电。
5.9、支护结构的钢筋工程
本工程的钢花管土钉在现场加工，加工、焊接应满足以下要求：
5.9.1、钢筋、钢管有出厂合格证，并经现场抽样检验合格；
5.9.2、挂网钢筋经除锈、调直；钢筋焊接经试验合格；
5.9.3、加工人员熟悉施工图和配料单，管理者已对加工人员进行书面交底；
5.9.4、各种规格的钢筋、钢管已按材料计划进场堆放整齐；
5.9.5、钢筋、钢管在加工棚集中下料和加工，下料后的钢筋、钢管要进行编号，按编号进行标识堆放，对好号运往施工点使用。
6.基坑工程监测和控制
基坑施工全过程和地下室施工的全过程必须委派来宾市建设工程质量检测有限公司完成，并且在基抗开挖前需对周边建筑物进行调查、拍照取证。
6.1施工各阶段测量仪器及人员的配置详见下表：
测量仪器配备表 （SB-6表）
名称
型号
精度
用途
数量
经纬仪
J2
2″
角度测量
1台
激光经纬仪
J2-JD
2″
垂直投影
1台
水准仪
DSZ3
≤±3mm/ km
施工水准测量
1台
精密水准仪
B20
±1mm/km
沉降观测
1台
全站仪
SETECⅡ
2″±（3mm＋2pp×D）
角度、距离测量
1台
50m钢卷尺

垂直、水平距离测量
2把
数码相机

留 档
1台

监测人员配备表 （SB-7表）
序号
职 责
人数
备注
1
负责人
1
对测量的结果的综合分析，并反馈给建设单位及设计单位
2
技术员
3
测量各监测点的变形量，每人作为一组分别负责基坑监测点、建筑物监测点和道路监测点的保护工作

6.2、监测目的和重点
6.2.1、验证支护结构设计，指导基坑开挖和支护结构的施工；
6.2.2、保证基坑支护结构和相邻建筑物的安全；
6.2.3、总结工程经验，为完善设计分析提供依据；
6.2.4、实现工程施工信息化管理。
6.2.5、基坑侧壁安全等级按二级进行监控。
6.2.6、本工程监控重点为基坑坡顶及周边房屋、道路的沉降和位移。
6.3、监测依据
6.3.1、《建筑基坑支护技术规程》(JGJ120-2012)；
6.3.2、《工程测量规范》（GB50026-2007）；
6.3.3、《建筑基坑工程监测技术规范》(GB50497-2009)；
6.4、监测内容
6.4.1、基坑侧向位移变形观测；
6.4.2、基坑竖向位移变形观测。
6.4.3、基坑开挖过程地下水监测
6.4.4、基坑邻近房屋建筑物、道路和管线的观测
6.5、平面控制点布设及监测频率
6.5.2、平面控制点分别布设在基坑顶部四周，共设35个。基坑控制点的编号为GM01~GM35，间距约为20m。监控观测频率每层监测不少于2次且每隔1～3天监测1次。
6.5.2埋设方法
测点设在较安全的地方,且尽量采用固定观测墩；设在地面的点用划＂十＂字的钢钉埋设。
6.5.3工作方法
主要采用准轴线法或小角度法，观测围护墙顶、地下管线等监测目标的水平位移，观测重大建筑物的倾斜，计算本次变量和累计变量。工作点照准方向的参照物应选择稳定、标志明显的特征物。
6.6、水准控制点布设
6.6.1水准控制点计划布设35个，编号为GM01~GM35，在较安全的地方沿基坑四周布设。
6.6.2埋设方法．
埋设按浅埋点要求进行设置。
6.6.3工作方法
水准控制点由基准点引出，观测时采用水准闭合测量（对非闭合线路上的测点，从闭合线路引测必须控制在2站以内），测量监测点的高程，计算本次变量和累计变量。观测时高程中误差不得超过0.5mm，并对基准点进行定期检查（一月一次），当基准点前后两次标高超过1.0mm，即以新高程值为起算高程；对仪器进行定期检查（一月一次），i角不大于6秒，保证水准测量资料可靠性。
6.7、警戒值的确定
根据现行规范《建筑基坑工程监测技术规范》（GB50497-2009）提出的二级基坑变形的设计和监测控制值，结合工程周边环境条件和设计工况的要求，基坑变形预警值为3~5‰的开挖深度，基坑围护设计单位提出以下主要监测报警控制值：
（SB-8表）
序号
监测内容
警戒速率
累计警戒值
备注
1
基坑坡顶水平位移量
3mm/日
20mm
1-1、2-2、3-3和9-9剖面预警值为25mm；4-4和5-5剖面预警值为30mm；6-6、7-7和8-8剖面预警值为40mm

2
地面最大沉降
3mm/日
20mm
按相关规范标准实施
6.8、监测频率
在各项施工前，测得各监测项目的初始值。自基坑内开挖开始，施工阶段平均每1天1次，特殊情况如监测数据有异常或突变、变化频率偏大及变化速率极小时，适当加密或减少监测频率。底板浇筑后，逐渐减少监测次数，平均每周1-2次。监测3-4周后，如监测数据变化不大，可再减少至每月1-2次。监测报表当天上报，如测得数值有异常或特殊情况，一经发现即口头及书面向有关方面汇报。
6.9、基坑侧向位移变形监测方法
包括：、肉眼巡视和光学仪器观测；
6.9.1、肉眼巡视
由有经验的工程技术人员按期对施工现场进行肉眼巡视，肉眼巡视的内容包括：①支护结构的施工质量；②基坑四周堆荷的变化；③管道渗漏和不适当的排水；④基坑四周的地面裂缝；⑤锚杆支护结构的变化；⑥邻近楼房和道路设施的裂缝、变形；⑦天气、气候的变化等。
6.9.1.1、每天进行一次肉眼巡视，雨天时应加密对基坑的肉眼巡视。
6.9.1.2、每次肉眼巡视完应及时做好记录，填写肉眼巡视记录表格。
6.9.1.3、肉眼巡视发现险情应及时报告监理、甲方一起协商处理解决。
6.9.2、 光学仪器观测
6.9.2.1、变形监测点布设于基坑边及周边道路、建筑物，测点间距25～35m。
6.9.2.2、位移观测测站点根据实地的地形情况设立，一般地，在每条基准线两端向外的延长线上距两端观测点10米以上、地基稳固、不易破坏的位置布设位移观测测站点。方向点可以采用固定建筑物边缘，稳固天线，或建筑物上标记。
6.9.3、观测周期：
6.9.3.1、基坑开挖前三天进行初值观测，平行观测三次，取其均值当作初值。
6.9.3.2、基坑开挖后，开挖侧观测点每天至少观测一次。非开挖侧至少每三天观测一次。
6.9.3.3、基坑开挖后，对于测值变化不平稳、或有不断的发展趋势的测点，应视需要加密至每天观测一次或多次。
6.9.3.4、大雨后或地下水位大幅变化后，应对所有测点加密观测一天至数天，每天1次以上。
基坑工程监测工作作为一个专项工程应由建设单位委托有资质的专业队伍来进行，观测结果应及时反馈给支护施工单位以指导支护施工。坡顶侧向位移达到3～5‰开挖深度时，要加强观测，及时将位移、沉降变形情况反馈给设计单位，分析原因并会同各有关部门采取有效应急措施。
6.9.4、应急措施
在基坑及周边环境监测结果显示超出设计报警值，基坑及周边环境安全受到威胁时，根据不同情况有针对性地采取应急措施。
6.9.4.1、在土方开挖的过程中，若发现不明障碍物或地质条件与地质勘察报告不符，则立即组织各主体结构设计方、基坑围护结构设计方、地质勘察单位、当地政府有关部门与业主、监理、各方一起共同处理。作好现场的保护、调查工作，为有关各方工作提供方便。
6.9.4.2、在监测过程中，若发现地下管线沉降或位移累计或变形速率接近报警值，则与管线管理单位一起确定是否立即采取将管线暴露、采用双液注浆加固管线基础等措施，同时调整基坑的施工顺序、施工方法等。
6.9.4.3、现场应配备一定数量的砂、砂袋、木桩或钢管等抢险材料及挖土机等抢险应急设备，在开挖过程中出现围护结构变形过大，从引起边坡在短时间内整体失稳或破坏时，应立即停止施工，及时调动挖土机挖土回填，采用砂袋进行反压，并采取木桩或钢管进行支护加固。
6.9.4.4、周边重要建（构）筑物变形接近报警值并有继续发展的趋势时，根据施工进展情况及专家会审确定的处理意见采取相应的措施。若出现在土方开挖阶段，则应立即停止开挖，进行回填和坑内坑外双液注浆加固等措施，控制变形的继续发展，同时加强监测，在各项措施落实、周边重要建（构）筑物变形趋于稳定或变形趋于恢复减小的情况下再继续施工；若出现在垫层浇注期间，则可适当提高垫层的强度等级或在垫层中增加钢筋；加快施工进度，缩短垫层浇注时间，尽快形成垫层支撑；若出现在结构施工阶段，则可增加临时钢支撑，同时增加施工人员，缩短结构施工时间，尽早形成安全、稳定的支撑结构。
6.9.4.5、当发生安全事故造成人员伤忙时，要及时拨打附近医院急救电话120进行急救。
7、质量保证措施
7.1、质量保证体系
为保证工程施工质量，满足本设计及规范要求，由公司全面质量管理委员会领导下的三级质量管理机构，即公司全面质量管理→项目经理部质量管理小组→班组质量管理小组，其中班组质量管理小组由材料小组、边坡支护小组等质量管理小组组成。通过管理职责、程序构成了质管有机整体和网络，成为本工程现场质量管理保证体系。
7.2、组织保证体系
土方支护施工阶段建立由边坡支护施工项目经理领导，项目技术负责人中间控制，施工队负责的三级管理系统。
项目经理
↓
项目技术负责人
↓
质检员
↓
　 各土方及支护施工队组
7.3、工程质量保证措施
本工程施工质量控制应从作业班组入手，建立健全质量责任制，分工负责到个人，严格把好质量关，保证工程达到合格标准，并争创优良工程，为此应做到以下几点：
7.3.1.自检。各施工班组均应建立和完善班组内部的自检制度，做到工程质量在班组内有控制、有检查、有记录。
7.3.2.互检、交接检。职工相互之间应互检互帮，取长补短。工长应组织有关队组进行交接检查，检查不合格的，决不允许进入下一道工序，实行工序交接签字手续，以互相促进的方式，将责任落实到施工中去，使全体人员有具体的责任感，达到全面重视质量的目的。
7.3.3.专业检。各施工单位均应设置专门检查部门，并配备质检人员每天进行检查，严格执行质量管理的各种规定，进行各项检查、验收工作。
7.3.4.坚持质量检查制度，项目部每月、每周，各班组每天进行一次跟踪检查和验收工作，确保产品优质。
7.3.5.奖金分配与工程质量挂钩，发挥经济杠杆的调节作用，引导施工人员遵章创优，遵章守纪，增加质量意识。
7.4质量问题的处理
如发生质量问题，立即口头上报项目经理，并在4小时内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因和处理方法 。
8、施工进度计划及保证工期措施
8.1、施工进度计划
施工工期计划为90个日历天，我们以此为依据制定计划，安排施工
8.2工期保证措施
8.2.1．管理措施：
8.2.1.1 组
