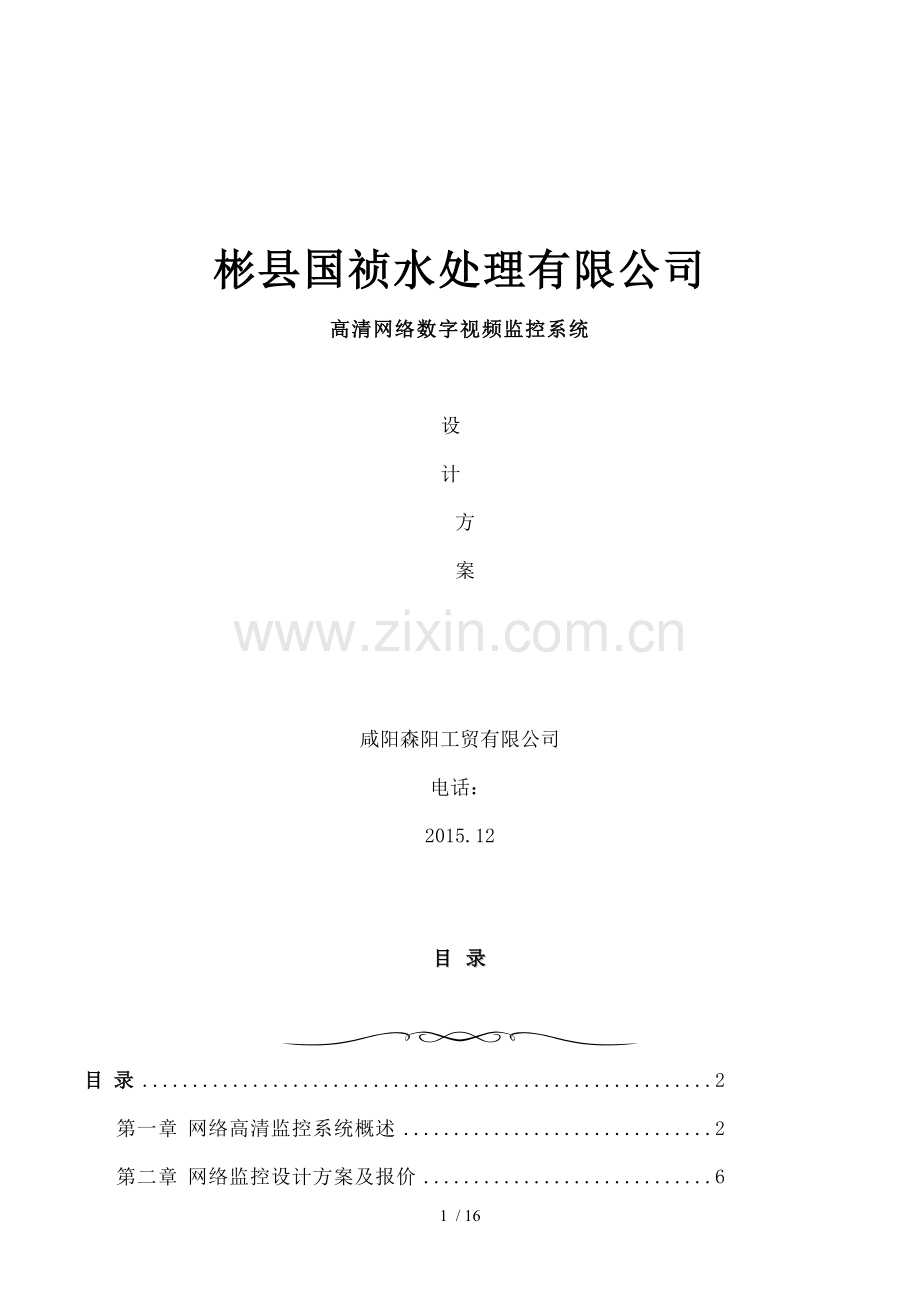

彬县国祯水处理有限公司
高清网络数字视频监控系统

设
计
方
案

咸阳森阳工贸有限公司
电话：
2015.12

目 录

目 录 2
第一章 网络高清监控系统概述 2
第二章 网络监控设计方案及报价 6
1、单位治安环境分析及思路 6
2、设计依据 6
3、设计原则 7
4、单位监控系统结构 11
5、单位监控系统总结构拓扑图 11
6、监控系统主要设备选型 10
7、施工方案 12
8、报价清单 14
9、保修承诺 16
第三章、公司简介及资质 17

第一章 网络高清监控系统概述
视频监控系统高清化、数字化、网络化是视频监控系统发展方向，它将数字化视频图像记录、多画面浏览、图像显示功能及存储并对远程监控画面进行实时浏览控制结合在一起，极大突破了视频监控空间及地域限制并随着我国3G网络发展必将对我国安防监控行业带来革新，正像高清数码照像机取代清晰度差胶片照像机一样，高清数字视频监控系统必将在较短时间内迅速取代模拟监控系统。
随着科技进步，数字高清监控产品大量普及进入民用市场。警方要求所有商业性质营业场所、娱乐场所，各类收费停车场、网吧、学校、工厂、单位、及各类人员密集区、治安复杂场所必须安装电视监控设备，并支持远程监控，已方便调取录像资料及调查取证之用。由此可见，无论是从技术条件，还是市场诉求，监控系统数字化、网络化趋势势在必行。
1）、数字高清已成视频监控必然趋势
由于压缩算法、光学、图像处理、网络等技术持续进步，数字高清摄像机已经从概念成为现实。各路商家谈论焦点已从模拟监控隔行扫描CIF、D1画质转移到高清720P（1280X720）,1080P(1920X1080），逐行扫描图像高清画质。
2）、模拟摄像机面临被终结命运
传统模拟摄像机原本分辨率就不高（约45万像素），加之要受到反复A/D转换、电磁传输干扰、隔行扫描、D1画面合成反交错等视频损伤影响，所以无论是D1还是4CIF等只不过是理论数值，实际到达人眼时已经非常模糊不清了。关于公交、机场等公共安全场所监控形同虚设报道不断见诸报端，媒体更是称此类摄像机为“睁眼瞎”。 模拟摄像机时代走向终结，实质上是技术革新、市场优胜劣汰必然结果。
从性能而言，数字百万高清摄像机可以说是全面超越了传统模拟摄像机。模拟摄像机技术在发展中出现了各种瓶颈及限制，而数字百万高清产品突出特点则克服了这些限制，在画质方面实现了飞跃。数字摄像机采用是数字信号传输，它将光信号转化为数字信号，然后由DSP进行图像压缩及处理，最后通过网络将数字压缩视频输出，在抗电磁干扰性、逐行扫描、画面分辨率方面都拥有传统模拟摄像机所不能比拟优势。数字摄像机可以达到百万级像素甚至千万级像素，色彩更加逼真，更加富有层次感、画面饱和度更佳。
3）、市场呼唤民族高清数字产品
从市场终端用户和工程商、器材商、生产研发厂家反馈信息可以看出，市场对数字百万高清产品需求非常迫切，市场开拓空间也非常巨大。
有媒体报道某公安系统领导在接受采访时说：“我们在办案过程中经常会遇到这样问题，在犯罪现场附近安装了视频监控设备，但是当办案人员将视频材料提取出来寻找办案线索时才发现，这些视频材料大多数根本提供不了任何对案件有价值信息，人物模糊不清、还有很多雪花噪点，特别到了夜间基本上就是一团黑影，而且大部分案件发生都是非常快速，每当画面人物较多或者动作较快时图像效果就更差，甚至出现图像丢失或卡情况，使得我们办案人员苦不堪言，许多案件正是没有办法及时取证和收集线索而延误了办案时机。我们有民警同志只能戏称这些线索为‘由俄罗斯方块组成印像派油画’。所以，我们非常迫切地希望能够提高视频监控清晰度，让我们能够通过这些有效工具发挥更大作用保护人民生产和生活安全。”
正因为模拟摄像设备不能满足使用环境需要，从而导致大量监控成为无效监控、形同虚设，所以数字高清监控迫在眉睫。
4）、网络高清监控优势及特点
数字百万高清监控系统不仅功能强大，在性能上也超过常规模拟视频监控系统。本系统优势主要表现在以下几方面：
1. 高品质图像质量：所有摄像机均是百万高清数字摄像机，分辨率达到1280×720，200万像素摄像机能达到1980×1080分辨率。每秒25帧数全实时，图像清晰自然，网络延时短（平均在0.2秒以内），且低照性能优越（0.05Lux），提供丰富曝光模式选择，以适用于各种复杂监控环境；
2. 施工维护低难度、低成本：不需敷设大量视频电缆、电源线和采用特定传输设备（例如光端机），本系统采用总线分布式组网方式，施工简单，所需传输设备成本低（例如交换机、光纤收发器），且利于日后维护；
3. 系统结构灵活，可扩容性、升级性强：采用标准组网方式，支持IP单播、组播功能。采用模块化设计，无论前端扩容和中心扩容都可以充分利用前期资源，降低扩容投入成本。前端摄像机和中心管理软件均支持本地升级，无需硬件改动便可实现系统功能升级。
4. 易操作性：监控中心系统管理软件控制界面为图形方式，界面友好，用户可以非常迅速地熟悉操作软件。
5. 自主开发：系统核心硬件设备和管理软件均属自主开发，能够及时提供良好售后服务，响应用户特殊需求，针对用户要求进行功能方面量身定做（例如报警联动、流媒体服务器）
第二章 网络监控设计方案及报价
1、单位治安环境分析及思路
在现代化智能单位中，单位实施视频监控系统，安全保卫部门可以实现对单位门口、办公楼、周界围墙、车们等目标进行实时全天候视频监控，对单位内各主要通道和活动场地进行监控，行政部门可以了解员工工作情况，加强员工考勤管理，提高工作效率。

2、设计依据
Ø 《智能建筑设计标准》(GB／T50314—2000)
Ø 《建筑智能化系统工程设计标准》（DB32/181-98）
Ø 《建筑智能化系统工程设计管理暂行规定》
Ø 《民用闭路监视电视系统工程技术规范》(GB/50198-1994)
Ø 《视频安防监控系统技术要求》GA/T367
Ø 《安全防范系统通用图形符号》（GA/T74-94）
Ø 《通用机电用电设备配电规范》GB50055-93
Ø 《建筑物电子信息系统防雷技术规范》GB50343
Ø 《电子计算机机房设计规范》（GB50174-93）
Ø 《安全防范工程程序及要求》（GA/T75-94）
Ø 《建筑安装工程质量检验评定统一保证》GBJ300-88
Ø 《建筑电气安装工程质量检验评定保证》GBJ303-88
Ø 《安全防范工程程序及要求》（GA/T75-94）
Ø 《建筑电气安装工程质量检验评定标准》GBJ303-88
Ø 《交通电视监控系统工程验收规范》GA/T70-2004
Ø 《安全防范工程费用概算编制办法》GA/T70-2004
Ø 《系统接地型式及安全技术要求》（GB14050-93）
Ø 《安全防范工程验收规则》（GA/T308-2001）
Ø 《中国电信网络视频监控业务技术规范》V2.0
Ø 《建筑及建筑群综合面线系统工程设计规范》（GB/T50311-2000）
Ø 《民用建筑闭路监控电视系统工程设计规范》GB/T50198-98
Ø 《系统接地形式及安全技术要求》GB14050-93
Ø 《彩色电视图像质量主观评价方法》GB50174-93
3、设计原则
本设计方案遵循技术先进、功能齐全、性能稳定、节约成本原则。并综合考虑施工、维护及操作因素，并将为今后发展、扩建、改造等因素留有扩充余地。本系统设计内容是系统、完整、全面；设计方案具有科学性、合理性、可操作性强等特点。
Ø 先进性及适用性
系统技术性能和质量指标应达到国际领先水平；同时，系统安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本单位特点。该系统集国际上众多先进技术于一身，体现了当前报警设备控制技术及报警设备网络技术最新发展水平，适应时代发展要求。同时系统是面向各种管理层次使用系统，其功能配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
Ø 经济性及实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求系统配置方案，通过严密、有机组合，实现最佳性能价格比，以便节约工程投资，同时保证系统功能实施需求，经济实用。
Ø 可靠性及安全性
系统设计应具有较高可靠性，在系统故障或事故造成中断后，能确保数据准确性、完整性和一致性，并具备迅速恢复功能，同时系统具有一整套完成系统管理策略，可以保证系统运行安全。
Ø 开放性
以现有成熟产品为对象设计，同时还考虑到周边信息通信环境现状和技术发展趋势，可以消防、防盗、聚光系统实现联动。
Ø 可扩充性
系统设计中考虑到今后技术发展和使用需要，具有更新、扩充和升级可能。并根据今后该工程实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后发展要求。
Ø 追求最优化系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求前提下，追求最优化系统设备配置，以尽量降低系统造价。
Ø 保留足够扩展容量
该单位设备控制容量上保留一定余地，以便在系统中改造新控制点；系统中还保留及其他报警设备或自动化系统连接接口；也尽量考虑未来科学发展和新技术应用。
Ø 提高监管力度及综合管理水平
本单位系统设备控制需要高效率、准确及可靠。本系统通过中心控制主机对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度及综合管理水平。
Ø 施工完成可实现功能
1、网络化 将百万监控视频控制器接入公司内网，可实现远程固定IP地址实时播放，实时监控。
2、百万高清 设备均采用优选百万级高清摄像机，真正实现720P、1080P高清效果。
3、专业存储保证观看效果 采用阵列硬盘专业存储设备，真正实现高清录制，稳定存储，高清播放。
4、远程实时巡查 通过远程控制实时巡查单位状况。

4、单位监控系统结构
单位网络视频监控系统包括以下三个部分组成：
Ø 前端视频采集设备
百万高清红外摄像机、等图像采集设备。
Ø 后端视频存储及显示设备
包括：百万高清数字硬盘录像机、液晶监视器、核心交换机等设备。
Ø 视频传输设备视频存储及显示设备
包括：接入交接机、汇聚交换机、网络传输电缆等视频传输设备。
5、单位监控系统总结构拓扑图
高清摄像机
高清摄像机
高清摄像机
……
核心交换机
NVR
监控显示单元
NVR
光纤
光纤

6、监控系统主要设备选型
6.1红外球机
参考图片
系统功能
1、支持高清分辨率1280*720，支持1024*768、800*600分辨率
2、支持H.264、MJPEG图像压缩编码
3、支持PTZ控制、报警I/O、双向对讲、三级用户权限，功能完善
4、支持任意云台协议：可自定义云台协议文件进行升级更新
5、双向语音对讲支持外接音频输入、输出
6、网络协议完备，支持RTSP、VLC流媒体协议
7、带防雷设计
8、可定制手机监控功能
9、标配电源DC12V/2A
10、应该范围：（金融、电信、超市、酒店、政府、学校、机场、工厂等)

6.2、网络高清NVR

产品特点
NVR嵌入式高清网络硬盘录像机，是一款多功能网络监控终端机，它集监控、录像、回放功能于一体，可管理多路网络摄像机，特别适合于中小型网络监控项目，作为监控主机使用。
1：系统架构：采用嵌入式架构及Linux系统，性能稳定可靠，杜绝了病毒等不稳定因素；
2：信号接入：能接入标清、高清网络摄像机、视频服务器信号；
3：视频监控：可实现多画面、单画面显示（支持双码流显示），鼠标滚轴可实现15倍电子放大，放大图像可随意拖动（预览、回放）；
4：视频存储：可安装硬盘，对多路图像进行录像，支持定时录像、报警录像等多种模式，硬盘顺序写法，从零磁道开始写入数据，能提升硬盘2.5倍寿命；
5：录像回放：可用本机回放录像，录像回放用时间柱显示，录像类型用颜色表示，查询录像非常方便快捷；
6：录像备份：录像备份可根据时间发生时间长短来备份，备份可精确到秒，U盘备份文件可直接在主机上回放查询，为回放备份文件提供更多便利；
7：联网操作：可通过IE浏览器或客户端软件及NVR联机，对NVR进行图像监控、参数设置、录像回放、录像下载等操作；
8：云台控制：支持RS485接口，支持PELCO(P)等多种云台镜头(PTZ)控制协议；
9：手机监控：支持智能手机远程监控NVR上连接所有摄像机图像。

7、施工方案
闭路电视监控安装调试是一门专业性很强综合性技术工作，不仅需要挑选优秀技师进行安装调试，消化施工图纸，充分了解掌握设计意图和全部技术要点，参加技术交底会，及时向设计单位提出疑问和建议，明确施工工艺，安装标准及检查标准。根据施工图要求规范安全施工。
工程技术人员应随时及单位负责人员沟通落实施工情况，密切跟踪工程进度监控设备参数测试记录，及单位相关部门商定施工用用电及现场加工场地，办理进场前相关手续。
根据施工进度安排，按计划带领施工人员分期分批进入现场，安装用主辅材料、设备也按需用计划分批进入现场，安装工作根据工艺条件要求由点到面展开。
所供设备到达现场后，我方派工程技术人员会同单位相关部门有关方面人员一起进行开箱检查，严格按照施工图纸及有关合同核对产品型号、规格、品牌参数、厂家、数量及产品合格证书，双方共同作好检查记录，签字后作为设备验货依据。如发现问题，及时做好修理更换或索赔工作。
监控设备安装应在工艺设备安装基本就序后进行。安装位置都应满足设计要求，不影响工艺管道。由于监控设备、报警设备属于精密贵重设备，再者施工现场恶劣，因此应该注重监控设备、报警设备系统安全，选择恰当安装时间在监控设备设备整体安装前应作好准备工作。每个单项工程完工之后，均按有关标准自检，及时做好施工测试、记录、资料归档及完善竣工图等工作，为工程验收做好准备。
通过系统调试，发现问题，修正程序，并及时及单位相关部门讨论问题，提出建议和修改方案。必要时将扩展或完善原设计程序控制功能达到自控系统功能均能满足设计要求，并使闭路电视监控达到能正常连续运行目。调试期间将接受单位相关部门指令要求和相关建议，并将完整调试记录移交给单位相关部门，有利于闭路电视监控今后日常维护，彻底消除单位相关部门后顾之忧。
8、报价清单
序号
名称
参数
数量
单价
金额
1
海康高清网络云台
200万像素阵列摄像机，DC12V,50M红外,360度旋转

2
海康全高清网络录像机
4T/1个硬盘位，DC12V/4A，支持1920*1080/1440*900/1360*768/1024*768多种分辨率

3
海康全高清网络录像机
4T/4个硬盘位，DC12V/4A，支持1920*1080/1440*900/1360*768/1024*768多种分辨率

4
硬盘
录像专用高速硬盘4000GB

5
液晶电视
32寸高分辨液晶电视

6
交换机
10/100M

7
网线
五类

8
光纤
单模

9
光猫
单模

合计

含安装费用及税金
9、保修承诺
我公司做出如下售后服务计划及承诺：
（一） 安装、调试、培训及验收方案
我公司对本公司所提供设备进行方案设计、系统集成、现场安装、设备调试及验收等做如下承诺：
1、安装调试
☆ 我公司负责按合同中规定设备型号、数量将设备免费送达指定地点，并保证按合同要求按时完成设备安装、调试、启动、运行等工作；
☆ 我公司按照合同要求测试所有硬件、软件；
☆ 我公司提供详细技术培训；
☆ 我公司提供现场安装、检查、测试、操作和维护手册及图纸；
☆ 保证满足功能规范中所述运行要求，负责合同中所有设备现场安装管理、现场验收测试。
☆ 货物到达后，由本公司和用户人员监督下，由用户人员清点货物，并检查货物外观。
☆ 本公司工程师在现场安装其设备时，应遵守用户单位规定及当地法律、法令。
2、技术培训
设备正常运行验收后，我公司负责在项目现场为贵单位提供不受人员限制维修和使用操作培训，
☆ 正确使用调校功能
☆ 识别初级故障及必要恢复方法
☆ 系统各项功能应用
☆ 常见故障排除方法
3、最终验收测试
所有设备完成安装调试后，双方即可进行验收测试。所有设备基本功能技术性能符合指标后，双方即可签署设备验收合格书。
我公司一贯非常重视为客户提供优质售后服务，以支持我们客户成功。本公司技术人员素质高，其服务质量、效率、态度各方面都得到国内客户好评。为了确保我公司所供设备优质运行，本公司愿为用户整套系统提供高质量维护服务。
4、性能保证
我公司确保所提供工程施工方案及提供设备材料完整性和可用性，保证系统能够投入正常运行。若出现由于我公司提供设备材料不能满足要求或提供技术支持和服务不全面而导致系统功能无法实现或不能完全实现，由我公司负担全部责任。
用户方可以根据技术规范实施测试以检验系统是否满足要求。我公司工程技术人员将在现场并予以协助及监管测试。
（二）、售后服务体系及维修保养方案
我们以客户第一、服务第一宗旨，进行系统售后服务工作，除按照厂家售后服务承诺外，我公司承诺所有设备提供一年质保、一年上门服务、终身维护。凡设备和系统出现故障接到贵单位报修电话后4小时内到达现场， 12小时解决问题，如不能及时解决问题我公司会提供备机，直到原设备修复。
定期巡检：公司对用户每月一次电话回访，每一个季度上门巡检（一年四次上门巡检）,上门巡检技术人员会对设备隐含故障源等进行检测及排除。并会请用户相关负责人填写巡检反馈信息单。
(三)、伴随服务及保证
1．随产品提供一套完整技术资料：包括说明书、维修保养手册等。
2．我方到现场安装、装配、校配、启动测试设备，维修人员会提前通知用户方。
3．我们在质量保证期内安装任何零配件，都是原设备厂家生产或是经过其认可。
