西峡县第一批农村饮水工程施工组织设计.doc

西峡县2010年第一批农村饮水安全项目施工工程 投标文件
施 工 组 织 设 计
1.综合说明
1.1企业概况
南阳市御龙建筑水利水电工程有限公司是具有国家水利水电建筑施工总承包二级资质的大中型施工企业，是南阳市经济、技术实力最强的一支水利水电专业施工队伍。近年来，我公司先后承建了鲁山县张良镇2008年（新增）农村饮水安全工程、鲁山县马楼乡韩庄、许庄、让河乡尹村饮水安全工程、南召县2009年新增中央预算内投资农村饮水安全工程、方城县2007年度烟水配套工程、唐河县烟水配套工程、唐河县2007年度农业综合开发中低产田改造项目工程、淅川厚坡镇土地整理项目工程、河南省郸城县东部土地整理项目工程、泌阳县2006年农业综合开发水利工程、白河第二级橡胶坝扩建工程、六安市淠河城区段橡胶坝工程、内乡县斩龙岗水库除险加固工程、方城县望花亭水库除险加固工程、鸭灌续建配套工程等工程。积累了丰富的施工经验和大量的施工技术资料，培养了一批年轻的工程技术人员，为承建本工程提供了充裕的资源保证。我们对承接该工程有极大的兴趣，对与建设单位的合作充满诚挚的意愿。在收到招标文件后，我们组织工程技术人员踏勘现场仔细了解情况，制定了详细的施工方案，明确了工程施工管理的方针、目标及施工工期，编制了本投标文件。如我公司有幸中标承建，我们将依靠本公司的经营管理、施工技术、机械装备等优势，遵循设计，恪守合同，精心组织，确保工程按期完成。
1.2施工管理目标

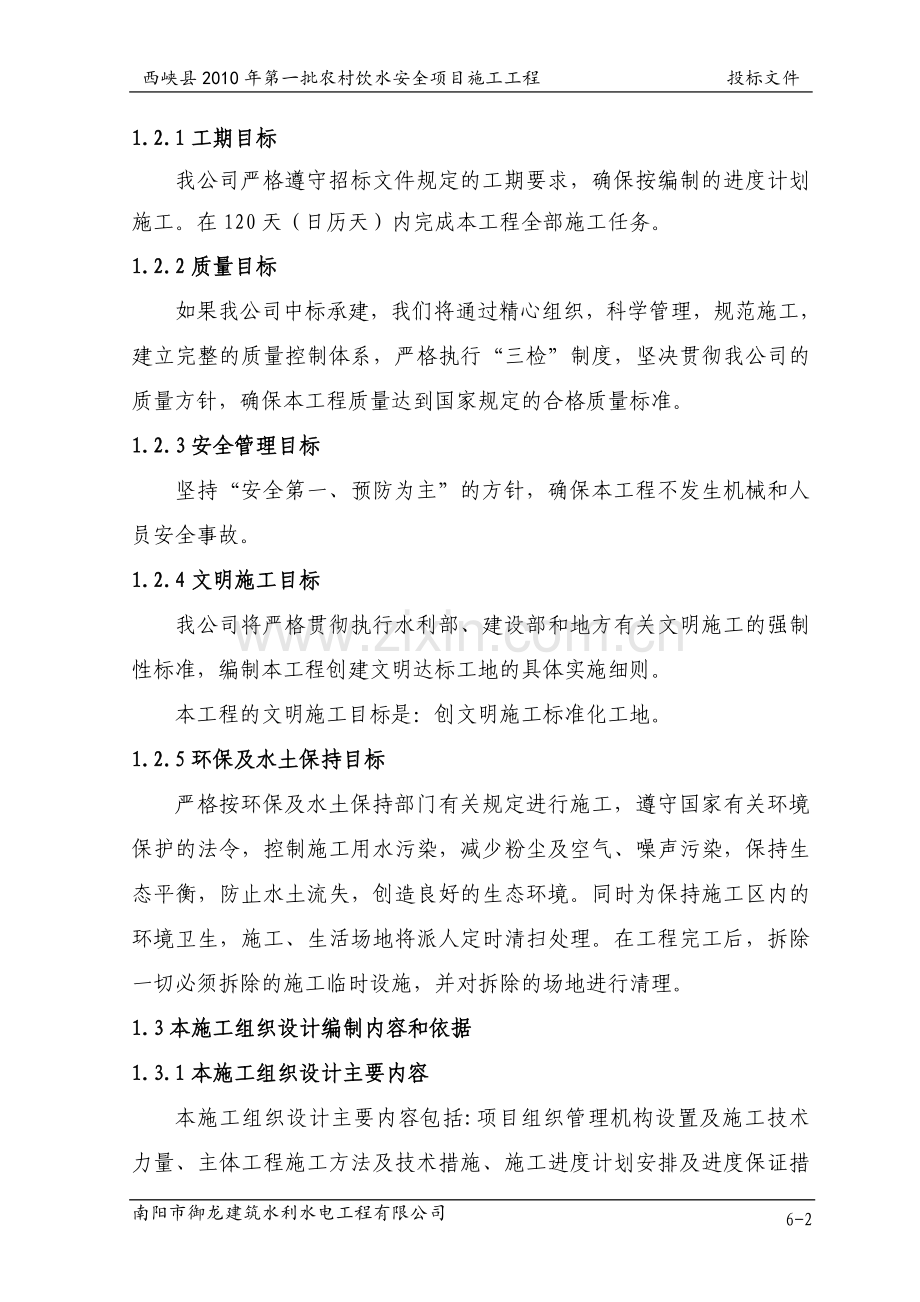

1.2.1工期目标
我公司严格遵守招标文件规定的工期要求，确保按编制的进度计划施工。在120天（日历天）内完成本工程全部施工任务。
1.2.2质量目标
如果我公司中标承建，我们将通过精心组织，科学管理，规范施工，建立完整的质量控制体系，严格执行“三检”制度，坚决贯彻我公司的质量方针，确保本工程质量达到国家规定的合格质量标准。
1.2.3安全管理目标
坚持“安全第一、预防为主”的方针，确保本工程不发生机械和人员安全事故。
1.2.4文明施工目标
我公司将严格贯彻执行水利部、建设部和地方有关文明施工的强制性标准，编制本工程创建文明达标工地的具体实施细则。
本工程的文明施工目标是：创文明施工标准化工地。
1.2.5环保及水土保持目标
严格按环保及水土保持部门有关规定进行施工，遵守国家有关环境保护的法令，控制施工用水污染，减少粉尘及空气、噪声污染，保持生态平衡，防止水土流失，创造良好的生态环境。同时为保持施工区内的环境卫生，施工、生活场地将派人定时清扫处理。在工程完工后，拆除一切必须拆除的施工临时设施，并对拆除的场地进行清理。
1.3本施工组织设计编制内容和依据
1.3.1本施工组织设计主要内容
本施工组织设计主要内容包括:项目组织管理机构设置及施工技术力量、主体工程施工方法及技术措施、施工进度计划安排及进度保证措施、质量保证体系及质量保证措施、安全生产保证措施、主要施工设备计划、劳动力计划、施工总体布置、文明工地和环境保护措施等。我们在施工组织设计文件中详细叙述这些内容。
1.3.2本施工组织设计编制的依据
（1）西峡县2010年第一批农村饮水安全项目施工工程招标文件、设计图纸。
（2）现行土建、电气、设备安装、给排水工程施工规范、验收标准、评定标准，有关土建、电气、设备安装、给排水施工的相关技术资料。
（3）我单位对施工现场实地勘察、调查、采集、咨询所获得的资料。
（4）我单位积累的成熟技术、施工工法以及多年从事同类工程的施工经验。
（5）招标单位其他补充资料。
1.4我公司承接本工程的优势
1.4.1类似工程优势
近年来，我公司先后完成了鲁山县张良镇2008年（新增）农村饮水安全工程、鲁山县马楼乡韩庄、许庄、让河乡尹村饮水安全工程、南召县2009年新增中央预算内投资农村饮水安全工程、方城县2007年度烟水配套工程、唐河县烟水配套工程、唐河县2007年度农业综合开发中低产田改造项目工程、淅川厚坡镇土地整理项目工程等数个类似工程的施工，在施工质量、工期、安全、文明施工等方面都得到业主及监理工程师的充分肯定。通过这些类似工程的施工，公司在农村饮水安全工程施工方面积累了丰富的施工经验。
1.4.2项目施工管理机构优势
为实现本工程顺利施工, 我公司将抽调懂经营、善管理、有经验并具有一定资质水平的人员组成项目部，由一级建造师樊悦任项目经理，工程师杨喜涛任技术负责人，全面负责该工程的施工与管理。同时从公司抽调优秀的施工管理技术人员，充实项目部。确保优质、低耗、快捷、高效地完成本工程。
1.4.3环境协调优势
我公司在以往的施工过程中,积累了丰富的施工环境协调经验。能够按照“统一管理、服从领导、顾全大局、服务目标”的总体要求搞好企业内部协调，按照“遵守程序、严格自控、积极主动、注重协商”的原则搞好与业主、设计、监理、当地等单位的协调。
1.4.4企业优势
（1）项目部组成人员均具有多个类似工程施工经历，有着丰富的施工经验，较高的施工管理水平，成熟的施工技术，同时各工种还有许多优秀、熟练的技术工人充实到各专业队。可确保优质、低耗、快捷、高效地完成本工程。
（2）我公司自有类似工程施工的各种机械设备、周转材料，可确保工程顺利进行。
（3）我公司为国家水利水电总承包贰级施工企业；财务状况良好，经河南省南阳市方圆会计事务所有限公司审计，连续盈利且连续递增。
（4）连续荣获“河南省重合同守信用企业”称号；连续荣获“市建筑安全生产管理先进企业”称号； 2004年通过了ISO9001标准认证；2007年荣获“市先进建筑企业”称号；2007年度荣获省“工程质量管理先进企业”称号;2008年度荣获河南省“先进建筑企业”;2008年度荣获“安徽省环境保护优秀施工单位”称号。
2.工程概况
2.1工程概况
西峡县2010年农村饮水安全工程涉及丹水镇的9个行政村，解决苦咸及缺水问题1.5万人。
2.2工程内容
水源大口井工程、输水工程、渠道改建工程、清水池工程、院墙及院内工程、生产车间、管理房工程、配水工程、机电设备设备及安装工程、金属结构设备及安装工程。
2.3施工条件
2.3.1交通条件
本工程公路交通十分便利，以及各村道路组成的施工交通路网，只需修建简易的进场道路，施工用建筑材料、设备可直通施工现场。其运输条件完全能够满足本工程的要求。
2.3.2用电条件
施工用电以网电为主，从附近输电线路接线，架设供电线路将电引至施工现场，按规定安装施工区和生活区的的全部用电系统，确保各作业区的用电。
为保证施工用电，计划在现场配备3套24kw发电机组，作为备用电源。
2.3.3用水条件
施工用水就近取水，用水罐车运输；生活用水可在附近村庄取水。
3.项目组织管理机构及主要施工技术力量
3.1现场组织机构设置
根据本工程特点及我公司以往施工组织经验，为了确保工程质量、进度和安全生产，组建南阳市御龙建筑水利水电工程有限公司西峡县2010年第一批农村饮水安全项目施工工程项目部，具体组织整个工程的施工和管理。
项目部设项目经理1人，技术负责人1人，下设工程科、质检科、物机科、财务科、安保科、政办室、试验室和土建工区、混凝土工区、设备安装工区3个施工工区。
各科室按业务分工和职责范围，各负其责，密切配合，对工程进行有效、全面地监控和管理，承办各项业务工作，全面保证ISO9001：2000质量保证体系的有效运行和本工程建设任务的优质、高效完成。
现场组织机构图
南阳市御龙建筑水利水电工程有限公司
西峡县2010年第一批农村饮水安全项目施工工程
项目部
项目经理
技术负责人
设备安装工区
工程科
财务科
材料科
质检科
安保科
政办室
试验室

混凝土工区
土建工区

3.2管理职责
项目部下设五科二室及3个施工工区。其职责如下：
项目部：项目部代表我单位对本工程负责实施组织、指导、协调与监控，对业主负全责。项目部全面履行施工合同协议条款、建设单位的要求和工程监理的指令，依据施工设计文件，组织和指挥工程施工；协调好设计与施工，施工与地方之间的关系，保证工程的顺利进行。
项目经理：代表公司对该项目进行合同管理及项目实施，满足合同要求。接受公司业务部门的指导、监督、检查和考核。项目经理负责合同全部内容的履行和实施,是施工项目全过程所有工作的总负责人。
技术负责人：领导组织施工组织设计、施工方案、施工计划、质量计划等的编制及实施。负责工程技术及质量管理工作，解决施工中出现的各种技术问题及质量问题，督促、检查职能部门的工作及其质量。
工程科：负责施工组织设计及施工方案在工程中的实施以及日常施工技术管理工作，负责工程计划编制、施工安排和调度、测量放样、劳动力及机械调配、工程结算、现场协调以及有关资料收集等工程施工管理工作。
质检科：负责工程质量全面管理,编制工程项目质量计划,通过检查、试验、监督评定等手段的实施,保证工程质量达到质量目标要求,负责试验室管理及竣工资料等工作。
物机科：负责本项目的物资材料及机械设备的调度供应、仓储保管、机械维修并满足使用要求,配合质检科及时做好材料检查、试验工作,做好产品的标识满足可追溯性。
财务科：负责财务的收支与核算、工程的盈亏分析以及项目的资金

6-71
南阳市御龙建筑水利水电工程有限公司

同志长期在施工一线从事施工技术管理工作，现为水利水电工程一级建
造师，中级职称，具有丰富的水利工程施工管理经验。曾担任鲁山县张
良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的项目经理。
项目经理根据企业法定代表人授权的范围、时间和内容，为了确保工程质量、工程进度和安全生产，项目经理应常驻工地，对施工项目从开工准备至竣工验收，实施全过程、全方位管理。按照我单位有效管理文件认真履行项目经理职责。
b.技术负责人
本工程任命杨喜涛同志为技术负责人,中级职称，该同志长期从事水利工程施工技术工作，有较高的施工技术理论，施工经验丰富。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的技术负责人。
项目技术负责人是项目的总工程师，领导组织施工组织设计、施工方案、施工计划、质量管理计划等的编制及实施。负责工程技术及质量管理工作，解决施工过程中出现的各种技术问题及质量问题，督促、检查职能部门的工作及其质量。
c.工程科长
本工程任命陈岩同志为工程科科长，该同志工作认真，善于施工现场的组织管理。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的工程科长。
d.质检科长
本工程任命张建同志为质检科科长,该同志工作认真细致,能够严格按照施工规范和ISO质量管理程序进行质量管理工作。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的质检科长。
e.安保科长
本工程任命丁志媛同志为安保科科长，该同志工作认真，安保工作经验丰富。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的安保科长。
f.物机科长
本工程任命闫亚平同志为物机科科长，该同志工作认真细致，组织能力强，能够保证工程物资机械供应。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的物机科长。
h.财务科长
本工程任命徐宏旭同志为财务科科长，该同志工作认真，账目来往清晰无误。曾担任鲁山县张良镇2008年（新增）农村饮水工程、唐河县烟水配套工程项目-打井、邓州市2008年农业综合开发建筑物工程等项目工程的财务科长。
4.施工测量方案
4.1测量准备工作
4.1.1测量基本资料
（1）业主和监理工程师提供的平面控制网点和水准网点；
（2）设计单位提供的施工详图;
（3）《水利水电工程施工测量规范》SL52-1993;
（4）《工程测量规范》GB5026-93。
4.1.2测量人员配置
项目部工程科成立专门测量放样小组，5人组成,其中2名专职测量工程师，3名专职测量员。
4.1.3测量仪器配置
测量器具配置表
名称
规格型号
数量
精度
备注
经纬仪
ZH.ET-1
2
2″
证件齐全
水准仪
SETL
4
0.01mm
证件齐全
水准尺
3M,5M
4+4
±0.01mm
新购
钢卷尺
50M
8
±0.01mm
新购
坡度尺

6
0.1″
新购
4.2测量日常工作
4.2.1测量工作重要性认识
测量工作是一切工程的先导工作，测量工作的好坏将直接影响后续工作的开展。施工测量放样是设计图纸和工程具体实施的中间纽带，工程项目部应对测量工作给予高度重视。安排优秀测量人员，配置先进的精密仪器，确保测量放样工作准确、精确、及时、高效。
4.2.2测量放样基本工作内容
（1）查对复核发包人和监理人所交付的原始三角网点、水准网基点等标志和相关资料，发现问题及时上报并协商解决。
（2）认真熟悉和研究所有施工详图，进行必要的验算，找出控制关系，做到心中有数。
（3）布设施工控制网，并每月复查一次，防止施工过程中破坏。
（4）施工过程中测定并检查施工部位的水平位置和高程。
（5）变形观测点的埋设和定期观测。
（6）布设施工所需的临时水准点，沿坝轴线方向左右岸均设。
（7）进场后测绘原始平面图和原始断面图（间隔20M）。
（8）施工过程中定期对所用仪器进行保养、校核，发现问题及时处理，并配合监理人对工程重要部位进行联合复查。
（9）竣工后测绘竣工图。
4.3施工测量质量控制
4.3.1测量精度要求
测量精度严格按照《工程测量规范》(GB50026-1993)执行。精度要求见下表：
平面控制
内容
精度要求
相对闭合差
1/5000
边长丈量相对误差
1/10000
测量中误差
±20″
方位角闭合差
±60″
高程控制
每公里高程误差
±7.5mm
闭合差
±12mm
4.3.2质量控制
(1)按照“业内预测指导→外业现场实测、记录→操作者自我复核、记录→专业测量工程师复核、记录→向施工员和技术员下发放样通知单”的程序控制。
（2）放样前对已有数据、资料和施工图纸的几何尺寸必须校核，严禁凭口头通知和无签字的草图放样。
（3）发现控制点有位移迹象时，应进行检测，其精度不低于测放时的精度。
（4）水平角观测误差超限时，就在原来度盘位置上进行重测，并应符合下列规定：
①2倍照准差变动范围或各测回观测误差超限时，应重测该测回。
②下半测回归零差或零方向的2倍照准差变动范围超限时，应重测该测回。
③若一测回中重测方向数超过总方向数的1/3时，应重测该测回。当重测的测回总数超过总测回数的1/3时，应重测该站。
（5）水准测量时，两次观测高差超误差规定值时应重测。
（6）测量注意事项：
①对发包人或监理人提供的基准点首先进行复核校验，发现问题及时纠正，控制网点要做醒目标志，并采取保护措施。
②测量作业完成后进行平差计算及内业资料整理，并将成果报监理工程师验收，审批合格后方可作为工程定点放样的依据。
③测量资料的计算必须由2人用不同的方法计算，其结果一致后方可进行实地测量放样。
④对所有观测记录手簿，必须保持完整，不得任意撕页，记录中间也不得无故留下空页。
⑤施工测量成果资料（包括观测记录簿、放样单、放样记载手薄），图表（包括地形图、竣工断面图、控制网计算资料）应于统一编号，妥善保管，分类建档。
⑥现场作业时，必须遵守有关安全、技术操作规程，注意人身和仪器安全，禁止冒险作业。
5.主体工程施工方法及技术措施
5.1工程施工内容及施工方案
根据本工程项目分散的特点，依据施工技术规范要求，依据施工方案选择的基本原则，依据设计图纸及现场实际情况，我公司组织有关技术人员认真研究，拟将整个工程分成土建工区、混凝土工区、设备安装工区3个工区进行施工。进行分层次流水作业。
5.2大口井工程
大口井采用沉井法施工，砼井筒井内径为2m,壁厚20cm, 应在井筒下端设钢筋砼刃脚，刃脚外径应比井筒外径大,刃脚高度适中，并在井底铺设卵砾石反滤层，且填充密实。大口井施工完毕，并经检验合格后，应按规定进行抽水清洗，抽水清洗前应将大口井的泥砂和其他杂物清除干净。
5.3蓄水池工程
5.3.1钢筋工程
钢筋采购时要有材质证明，钢筋进场后应按标准和频率抽样复验。
（1）钢筋制作加工
①所有钢筋均应按钢筋加工大样表下料加工成型。制做好的钢筋分部位、规格挂牌堆放整齐。
②除底板钢筋外，其余部位的钢筋均一次加工成型，钢筋采用闪光对焊接长后再下料制作，钢筋大样表应严格编号，并注明部位及接头位置。
③弧形钢筋在绑扎前加工成型。方法为在弯钢机上增加曲线钢筋弯制的附加钢套及成型架等，按所需的弯曲弧度，选择相应尺寸的钢套加以弯制。
④钢筋质量应满足《钢筋焊接施工及验收规范》要求。焊工应持证上岗，并在正式施焊前试焊，试件试验合格后方能正式施焊，施工中应按规范要求对焊接接头取样进行力学试验。
（2）钢筋绑扎及定位
①钢筋绑扎顺序：施工准备→技术交底→绑扎施工→隐蔽验收→质量评定。
②在垫层表面重新测定放线，定出池壁底部及各轴线及边线，点画出钢筋分布位置，依次绑扎底板钢筋，沟壁竖向钢筋采用双排钢筋架临时支撑。
③钢筋绑扎必须按设计图纸进行，其质量必须满足《混凝土结构工程施工验收规范》和有关规定。
④底板下层筋采用砼垫块支垫，上层钢筋及壁板双筋分别用φ14及φ10钢筋撑铁双向@1000mm支承固定。
⑤工程分段施工，在施工底板时，池壁或墙体钢筋将全部插入底板砼施工时，严禁把池壁或墙体钢筋割断或打死弯。
5.3.2模板工程
（1）模板选择
壁板等模板主要采用组合钢模拼装，局部采用钢木组合模板，底板与壁板交接处腋角及沉降缝处模板采用木模。
（2）模板安装
采用φ48钢管架支撑，模板安装前先分段预拼成型，待预检合格后再正式拼装，为预防浇筑混凝土时胀模，安装模板时按水平方向@1000mm，竖向@750mm设置对拉止水螺栓，止水螺栓用φ12-φ14钢筋制作，腋角处模板用钢板凳支承。
（3）安装要求
①尽量采用新钢模、木模接触砼一侧必须清理创光、钢、木模在安装前均应涂刷隔离剂。
②安装完毕后的模板应支撑牢固，位置、标高、几何尺寸准确，垂直度，平整度符合《模板工程施工验收规范》要求。
a.模板安装前先在垫层上弹出墙体内外面线，然后拼装内外墙模板，同时穿装拉杆，加纵横围檩，最后内外模的水平垂直由斜撑和调节杆调整。
b.面板拼缝处理：面板拼缝处理是解决量大而困难的技术问题，只有做到拼缝不漏浆，才能保证砼的表面效果。胶带作法效果不好，本工程采用超薄橡皮条和海棉条嵌缝处理。
5.3.3混凝土工程
（1）拌制砼用骨料的采购及堆放均满足有关技术规范要求。设砼搅拌站，配合比由试验室通过试验报监理工程师审批后严格执行。
（2）砼运输采用1.5T机动翻斗车水平运输砼。
（3）混凝土浇筑以变形缝为界分段施工。每段砼浇筑应连续进行。池壁施工缝按设计在腋角上口或高于地板50cm处设置。
（4）底板及壁板混凝土均应分层浇筑，每层浇筑厚度控制在30cm以内，并注意砼分段搭接时间，砼搭接处振动棒应插入下层，并加强振动，保证搭接严密，混凝土浇筑顺序，振动时间、位置应有专人监督，以防漏振、过振。砼浇灌时，采用多台振动棒流水作业振动。浇灌前应对作业班组进行施工技术交底，认真交待浇灌顺序，浇灌方法，振动棒插入点位置，振动时间等，防止漏振及振动时间不足，整个浇灌过程应有专监督。
（5）底板浇筑后，为了防止因水化热发散造成收缩裂纹，要求模内养护7～10天后才能拆模，拆模后继续养护，模内养护要求每隔2小时湿水一次。
（6）壁板砼浇灌时，当砼自由倾卸高度超过2m时，应用斜溜槽下料，防止砼发生离析。砼浇灌时应随机取样制作试件，用以测试砼强度等级的试块，每一工作台班制作二组；用以测试砼抗渗等级的试块，按每次(一个连续浇灌单元)浇灌制作二组。一组同条件养护，一组标准养护，进入砼体内，贯穿底板、壁板的钢筋、铁件(如止水对拉螺栓、钢套管等)均应设置止水钢片。
5.4房建工程
5.4.1主体工程施工
（1）钢筋工程
①钢筋的加工制作在现场在工房进行按图放样，在施工前对每一编号钢筋均应先试制无误后，方可批量工生产。
②所有钢筋按图纸大样结点和施工规范要求保证成形尺寸。锚固长度，搭接长度及位置等准确无误。弧形段钢筋应调整弯曲机，根据所需弯曲弧度弯制。
③柱主筋采用电渣压力焊接头。焊接应满足质量要求，焊工均持证上岗，焊件取样试验合格后方可正式施焊。
(4)梁柱箍筋按设计要求的加密区进行加密，不得造成遗漏。
⑤钢筋保护层采用与砼强度等级相同的砼垫块和砂浆垫块保证。板上部负筋设φ10撑筋@1000mm。
⑥浇筑砼前对钢筋进行全面检查，待检查无误后方可浇筑，并做好相应的隐蔽验收记录。
（2）模板工程
①模板工程采用组合钢模与木模，现浇板底模采用10mm厚防水竹胶板。现浇楼间采用定型木模，现浇楼梯根据图纸尺寸，按实放样确定底、侧模长度，再根据大样采用木条作木筋与竹胶板配合制成定型木模，制作完毕，检查尺寸大小正确后方可使用。
②模板安装应具有足够的强度、刚度和稳定性，表面平整、接缝严密、杜绝涨模现象，模板安装前应将模板表面的砼残渣清理干净、满涂脱模剂一度，以保证拆模时结构砼的表面质量。
③梁柱模板拼装前应清理梁柱根部的垃圾等杂物，并用1：3水泥砂浆在模板底找平，弹出外围线，以保证轴线及模板拼装的准确性。
④模板拆除：现浇结构的模板或支撑拆除时的强度等级应符合设计要求和施工规范，必须在接到项目工程师的书面通知后方可拆除模板或支撑体系。
（3）混凝土工程
①砼在施工前，应先申请试配，由试验室根据原材料性能及对砼的技术要求进行计算，并经试验室试配及调整，然后定出满足设计和施工要求并较经济合理的砼配合比。
②砼采用集中搅拌，水平运输采用砼机动翻斗车运至施工现场，垂直运输采用一般混凝土输送方式直接输送到模板内。
③浇筑砼时，应注意防止砼的分层离析。砼的自由倾落一般不宜超过2m，大于2m时采用串筒。
④柱砼应分层浇筑，分层振捣，下层砼初凝前，应浇筑上层砼，并应插入下层砼5cm。
⑤浇筑砼时，应经常观察模板、钢筋等的情况，当发现有变形、移位时，应立即停止浇筑，并应在已浇筑的凝结前修整完好。
⑥砼振捣采用插入式振动棒或平板器振捣，振捣要均匀，待表面呈现浮浆并不再沉落为止。
⑦砼的养护：砼的养护采用包裹一层塑料薄膜的方法，梁、板的养护采用覆盖一层草苫浇水养护的方法。仓壁采用涂刷砼养护液的方法，养护时间不少于14天。
（4）砖砌工程
砌筑用砖应有合格证，其规格、强度按要求进行试验复检。砂浆强度及其他技术指标符合设计规范要求，施工前对砌砖浇水湿润，含水量控制在10～15%。
砌筑前，先根据砖墙位置弹出墙身轴线及边线。开始砌筑时，先要进行摆砖，排出灰缝宽度。摆砖时应注意门窗位置，砖垛等对灰缝的影响，同时要考虑窗间墙的组砌方法，以及七分头砖，半砖等砌在何处为好，务使各皮砖的竖缝相互错开。在同一墙面上各部位的组砌方法应统一，并使上下一致。
在砌墙前，要先立皮数杆，皮数杆上划有砖的厚度、灰缝厚度、门窗楼板、过梁、圈梁、屋面板的位置。皮数杆竖立墙角及某些交接处，其间距以不超过15m为宜。立皮数杆时要用水准仪进行找平，使皮数杆上的楼地面标高线位于设计标高位置上。砌砖时应拉准线。一砖半厚以上的墙要双面拉线，砖块依准线砌筑。砌筑采用“三一”砌筑法，即“一铲灰、一块砖、揉一揉”的操作方法。竖缝采用挤浆或加浆法，使其砂浆饱满，严禁用水冲浆灌缝。
砌筑前准备所有配备材料(过梁、预埋件、门窗等)；砌墙各层砌筑方法严格按要求砌筑，斜槎、直槎、转角、丁字墙、隔墙以及拉结钢筋的留设严格按规范操作.
5.4.2屋面工程
屋面现浇12cm厚C20钢筋砼（同砼施工）， 用1：2水泥砂浆罩面压光。
5.4.3装饰工程
（1）抹灰
抹灰前清理干净基层，充分撒水湿润，并粘贴找平层、冲筋，做内墙及门窗洞口的阳角包角。抹底灰时先薄薄抹一层，不得漏抹，要用力压使砂浆挤入细小缝隙内，接着分层装档压实抹平直与标筋相平， 再用大木杠或靠尺板垂直水平刮找一遍，并用木抹子搓毛。然后全面检查底子灰垂直平整、阴阳角方正、管道后阳角交接处、墙壁顶板交接处是否光滑平整。当底灰六七成干时，开始抹罩面灰， 宜二遍成活， 一人先刮一遍， 另一人随即抹平压光按先上后下顺序进行，再压实赶光，用铁皮抹子通压一遍，顺抹子纹压光，随即用毛刷蘸水将石灰污染处清理干净，施工时不应甩破活。如遇到预留的施工洞，可甩下整面墙壁为宜，门窗洞口处要严格按设计要求尺寸及规范留设洞口。
（2）涂料
施工前先清理墙面， 补洞，补平基层表面的裂缝和凹面不平处，干透后砂纸磨平， 然后满刮腻子，干燥后用1号砂纸打磨平整。清除浮灰， 涂刷第一遍涂料， 先上后下， 自左至右用排笔涂刷。干燥后复补腻子，腻子干后，用1号砂纸磨光，清扫干净，涂刷第二遍涂料。涂刷时注意上下顺刷，互相衔接，后一排笔紧接前一排笔，避免出现明显接头，干后用细砂纸将墙小疙瘩和排笔毛打磨掉，磨光后用布擦净。
（3）门窗
门窗安装前应对门窗进行检查，确定相应的规格尺寸，并对砖墙洞口尺寸进行复检，不得过大或过小。配件应安装完整，所有门窗必须开启灵活。
塑钢窗安装时，先弹好安装位置线，装窗框时用木楔临时回定，用线坠吊垂直，并保证塑钢窗上框距过梁要有20MM缝隙，框左右缝宽一致，将膨胀螺栓打入混凝土框中，最后用“Z”型钢片将框与膨胀螺栓起来， 用岩棉和密封膏填实抹平，最后安装五金配件。
5.5管道安装工程
5.5.1基槽开挖
本工程采用机械开挖沟槽为主，人工辅助。如发现地质不符合设计要求，立即通知监理、业主及设计人员作出处理意见，方可下一工序的施工，并办理相应手续。
（1）挖沟槽前认真熟悉图纸，核对水准点，建立临时水准点；临时水准点设置在不受施工影响的固定建筑物上，其间距不大于100m。在施工中妥善保护所有测量标志，并经常校核其准确性。
（2）测定管道中心线、开挖沟槽边线位置；充分调查了解开挖地段的土质、地下水位的位置和标高，以确保施工质量、工期及安全，避免施工事故。
（3）本工程采用机械挖土，挖至设计槽底标高以上20cm左右不挖其余用人工清挖。
（4）挖出的土妥善安排堆放位置，离沟槽边不少于2m。土方要及时外运。
5.5.2PE管安装
（1）使用机械下管时，速度应均匀，回转平稳，下落时低速轻放，不忽快忽慢和突然制动。严禁在被吊管节上站人。
（2）吊装前将管节沿沟槽边顺序排列，依次下到沟槽内。这样下管时避免了槽内运管，提高时效。
（3）管道下槽就位后，开始装管。将单节管子按照设计的高程和位置逐节安装而形成整体管道。
在结实稳定的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作。管沟的宽值一般要考虑到管道的规格及夯实工具。下表给出了相应的最小宽度值：
管道公称直径，毫米
最小管沟宽度，米
75-400
D+0.3
》400
D+0.5
管沟内管道的敷设：
在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发现任何缺陷的情况下，管道才被允许吊入管沟内。
管道通常会在地面预先连接好，有时管道可能会被预先连接成大约50米的许多管段，贮存在某一个地方，当需要下放或连接时，再被运到安装地点，然后采用热熔连接或机械连接的方式连接这些管段。
公称直径小于200mm的管道可以手工拖入管沟内，对所有的大管道，管件及配件，应该采用适当的工具将它们放到管沟内，对于长距离的管道吊装，推荐采用尼龙绳索。
大口径PE压力管道系统主要采用热熔对接方式进行连接，小口径采用热熔承插连接，当与金属管道等其他管道连接，必须采用法兰连接，小口径管道也可用钢塑过度连接。
热熔对接是采用热熔对接焊机来加热管端（热熔对接温度为210+10。），待管端融化后，迅速将其贴合，保持一定的压力，经冷却达到溶接的目的。热溶对接工艺参照下表执行。
尺寸大于90mm的PE管均可采用热熔对接工艺连接，该方法经济可靠，其接口在承拉和承压时都比管材本身具有更高的强度。
PE管材热熔对接参数参考值
公称壁厚
（mm）
对接工艺
第一步：预热
第二步：熔融
第三步：切换
第四步：对接
预热压力：0.15Mpa
预热温度：210C
预热时的卷边高度h（mm）
压力:0.1Mpa
预热温度：210C
预热时间（秒）
允许最大切换时间（秒）
焊接压力0.15Mpa
冷却时间（分）

2-3.9
0.5
30-40
4
4-5
4.3-6.9
0.5
40-70
5
6-10
7.0-11.4
1.0
70-120
6
10-16
12.2-18.2
1.0
120-170
8
17-24
20.1-25.5
1.5
170-210
10
25-32
28.3-32.2
1.5
210-2250
12
33-40
采用不同型号的焊机时，上述参数应做相应的调整。
PE管道和钢管及阀门连接时宜采用钢塑法兰连接；PE管道与相应的塑料支撑环之间可采用热熔对接方式进行连接，钢管端与金属法兰的连接，应符合相应钢管焊接的规定：然后采用法兰片即可完成PE管道与钢管的连接。
法兰连接也适用于PE管与PE管之间的相互连接。一般而言， PE支撑环之间与PE支撑环之间不需要密封圈，但在大尺寸，高压力工作条件下仍需要添加密封圈。当PE支撑环与其它材质的管道进行法兰连时，必须使用密封圈。
5.5.3给水管道水压试验
（1）管道安装合格后，管道两侧按设计要求回填 (接口处不得回填)后，分两段试压。
（2）系统注水时，应打开管道各高处的排气阀，将空气排尽。待水灌满后，关闭排阀，用电动试压泵加压，压力应逐渐升高，加压到一定数值时，应停下来对管道进行检查，无问题时继续加压，一般分2-3次升到试验压力。当压力达到试验压力时停止加压，保持恒压10分钟，对接口管身检查无破损及漏水现象，认为管道强度试验合格。在试验压力下，10分钟压力下降不大于0．02MPa，可以认为严密性试验合格，试压质量优良。班组质安员应及时做好试压记录。
5.5.4给水管道消毒、清洗
（1）管道消毒：
除一个三通口阀门打开外，关闭其余所有阀门，慢慢打开阀门，灌水入管道，并同时在进水孔投入消毒剂，待水浸满管道后，关闭阀门进行浸管消毒。具体采用消毒剂型、用量、浓度、调配方法和消毒时间按《新装、（改装）自来水管道、水厂净构物、泵站清洗消毒冲洗操作规程及验收制度》严格要求进行，消毒完毕，打开全部水阀门，待排清管内消毒液后，关闭全部泄水阀门、进行冲洗管道。
（2）冲洗
待水逐渐灌满管道后始完全开启阀门进行冲洗，冲洗一段时间，待排水阀口的取水合格后关闭。
（3）土方回填
  给水管道施工完毕并经检验合格后，管槽应及时回填，回填时应符合下列规定：
槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块。
回填土的含水量，宜按土类和采用压实工具控制在最佳含水量附近。
回填土压实应逐层进行，且不得损伤管道，回填土每层的压实遍数，应按要求的压实度、压实工具、虚铺厚度和含水量，经现场试验确定。
分段回填压实时，相邻段的接茬应呈接梯形，且不得漏夯，采用木夯、蛙式夯等压实工具时，应夯夯相连。
5.6厂区道路工程
厂区内道路施工在各建构筑物及地下管线施工完成土方回填夯实，场地基本平整后进行。
5.6.1路基
（1）按照设计要求对路基进行清理，清理深度按路基标高控制，填方地段在清理完成之后，平整压实到规定要求。
（2）路基施工中，各施工层不应有积水，雨季施工或因中断施工时，必须将施工层表面及时修理平整并压实。
（3）压实机具选择压路机进行，碾压前对填压层的松铺厚度，平整度和含水量进行检查，松铺厚度不应超过规范规定厚度。
（4）路基填料压实采用振动压路机进行，第一遍采用不振动静压，然后先慢后快，由弱振至强振。
（5）压路机的行驶速度开始用慢速碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行，横向接头一般重叠碾压，保证无漏、无死角，确保碾压均匀。
5.6.2路面施工
（1）模板
边模采用槽钢模板，高度与砼厚度相适应。模板安装时，按放线位置把模板放在基层上，用水准仪检查其高度，沿模板两侧用铁钎打入基层加以固定，模板安装前，在基层低洼处，事先用砂浆等材料铺筑填塞。为使模板顶面与设计高度相吻合，可先在模板两端放上砂浆或垫板。模板应支立稳固，接头严密平顺，模板的接以及与基层接触处不得漏浆。浇筑砼前，模内涂刷脱模剂。
(2)砼摊铺
①摊铺前检查模板的位置、高程、支设稳固、基层平整湿润、模板内侧隔离剂的涂布以及模板支撑、拉杆等调协情况，合格后方可铺设。
②摊铺砼分段进行，如果路面砼厚度不大，可一次摊铺振实。
③卸料时，应注意勿使模板发生移动与变形，用平板振动器振捣密实。
④砼的摊铺、振捣、整平、做面连续进行，不得中断，如因故中断，则设置施工缝，施工缝设在设计规定的接缝位置。
⑤平板振动器振捣后再用无缝钢管滚杠进一步滚揉表面，使表面进一步提浆调匀平实。
（3）板面处理
①抹面时严禁在混凝表面洒水或撒干水泥。
②抹面分两次进行。第一次在整平后随即进行，驱除泌水并压下石子。第二次抹面在混凝土泌水基本结束，处于初凝状态但表面尚湿润时进行。
③混凝土板面平整密实，用3m直尺检查平整度。
④抹平后压用纹滚槽器压槽，使路面砼有粗糙的纹理表面。
（4）接缝施工
①纵缝采用平缝加拉杆型式，施工方便，拉杆在立模后浇筑砼之前安设，纵缝施工缝的拉杆则穿过模板的拉杆孔安设，浇筑砼时随时校正拉杆位置，使符合设计要求。
②纵缝槽在砼硬结后用锯机锯切，并与实际施工缝一致，使缝槽挺直美观。
③横向缩用假缝型，在砼硬结后锯切形成。
④缝槽用填缝料进行嵌填。
（5）路面养护
①混凝土路面施工完毕后及时养护，使砼中结合料有良好的水化、水解强度发育条件及以防止收缩裂缝的产生。
②养护时间，一般不少于14天。
③养护期间和封缝前，禁止车辆通行，在达到设计强度的80％以后，可以允许行人通行。
④养护用湿草包覆盖养护。
5.7安装工程
5.7.1泵的安装施工
5.7.1.1泵的安装
（1）泵类设备安装必须按施工图和设备随机文件要求施工。
（2）泵安装前，应检查泵的安装基础的尺寸、位置和标高，并用红色油漆作出标识，核对无误后方可施工。
（3）出厂时已装配并调整完善的部件、组件一般不得拆卸，确需拆卸的要在供货商现场代表指导下进行。
（4）整体出厂的泵在保证期内，其内部零件不宜拆卸。
（5）对于整体安装的泵，纵、横向水平应符合设备技术文件的规定。
（6）泵的找正应符合下列要求：
①驱动机轴与泵轴、驱动机轴与变速器轴和变速器轴与泵轴之间以联轴器连接时，两半联轴器的径向位移，端面间隙、轴线倾斜应符合国家标准《机械设备安装工程施工及验收通用规范》（GB50231－98）的规定。
②若驱动机轴与泵轴以皮带连接时，两轴的平行度、两轴的偏移应符合现行标准的规定。
（7）泵找平后底座用无收缩砂浆灌浆。
