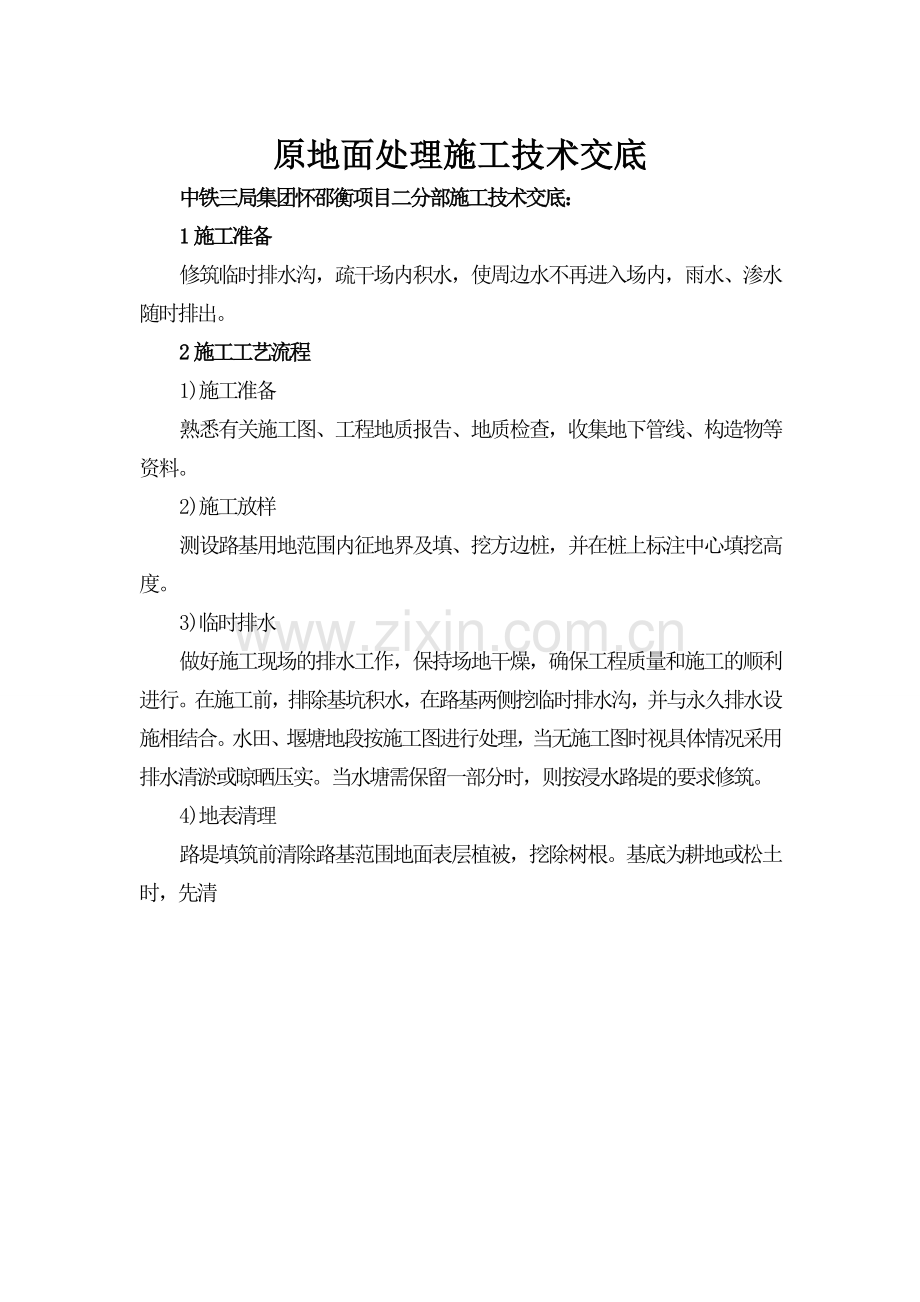

原地面处理施工技术交底
中铁三局集团怀邵衡项目二分部施工技术交底：
1施工准备
修筑临时排水沟，疏干场内积水，使周边水不再进入场内，雨水、渗水随时排出。
2施工工艺流程
1)施工准备
熟悉有关施工图、工程地质报告、地质检查，收集地下管线、构造物等资料。
2)施工放样
测设路基用地范围内征地界及填、挖方边桩，并在桩上标注中心填挖高度。
3)临时排水
做好施工现场的排水工作，保持场地干燥，确保工程质量和施工的顺利进行。在施工前，排除基坑积水，在路基两侧挖临时排水沟，并与永久排水设施相结合。水田、堰塘地段按施工图进行处理，当无施工图时视具体情况采用排水清淤或晾晒压实。当水塘需保留一部分时，则按浸水路堤的要求修筑。
4)地表清理
路堤填筑前清除路基范围地面表层植被，挖除树根。基底为耕地或松土时，先清

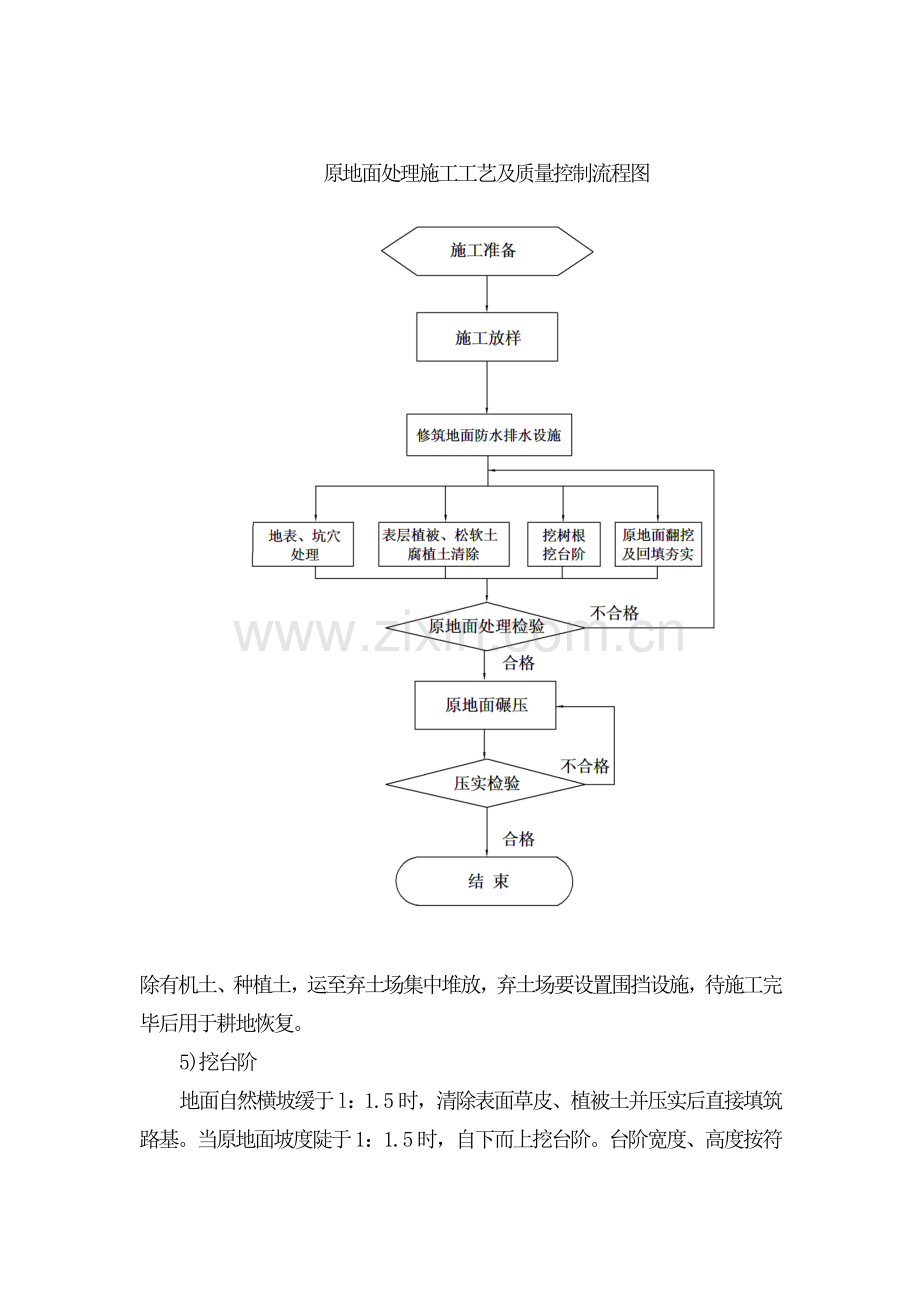

原地面处理施工工艺及质量控制流程图

除有机土、种植土，运至弃土场集中堆放，弃土场要设置围挡设施，待施工完毕后用于耕地恢复。
5)挖台阶
地面自然横坡缓于l：1.5时，清除表面草皮、植被土并压实后直接填筑路基。当原地面坡度陡于1：1.5时，自下而上挖台阶。台阶宽度、高度按符合施工图要求施工。当施工图无要求时，横向挖台阶宽度不小于1.0m、向内倾斜2％～4％，沿线路纵向挖台阶的宽度不应小于2m。当基岩斜坡上的覆盖层较薄时，将其挖除后再挖台阶。自然横坡陡于1：2.5的路基段，尤其是顺倾山坡路段，必须彻底清除覆盖土、凿台阶，以满足路堤稳定性的要求。
路基填筑施工前疏干地表，整平地面，挖除表层腐植土。
5)翻挖及回填
对于有软土存在的路基地基，必须清除全部软土，全部清理干净后再整平地表，与相邻地层采取台阶过渡。
基底为水塘时，首先要排除积水，清除淤泥，再采取抛填片石处理。
6)压实
对于原地表采用的压实方法有：碾压和振动。细粒土采用气胎碾压实，粗颗粒土采用中型振动碾压实。压实作业操作时遵循先轻后重、先慢后快、先两边后中间的原则，碾压过程中始终保持压路机行驶方向的直线性。到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻两压实带有1／3的重叠量，以保证碾压质量。对于压不到的边角，应辅以人力和小型机具夯实。
3质量控制及检验
1)一般规定:
施工前清除路基范围原地面表层植被，挖出树根，做好临时排水设施。
将原地面松、软表土及腐植土清除干净，翻挖回填压实质量符合设计要求，基底密实、平整。
路堤地基的原地面处理，经过检验应满足路堤的填筑要求。
2)主控项目
原地面处理前，应对地基地质资料进行核查，路堤地基条件符合设计文件要求。当不符合时，及时反馈至设计单位。
检验数量：施工单位沿线路纵向每100m检验2点，监理单位100％见证检验，勘察设计单位现场确认。
检验方法：静力触探试验等。
原地面处理后的外观应符合下列要求：
(1)基底无草皮、树根等杂物，且无积水；
(2)原地面基底密实、平整，坑穴处理彻底，无质量隐患；
(3)横坡应符合设计要求。
检验数量：施工单位、监理单位全部检验。检验方法：观察基底处理外观，用坡度尺测量横坡坡度。
3）原地表的压实密实度应符合下列要求：
根据路基基底不同的土层和距离路肩的高度，执行相应的路基压实度的要求。
检验方法、频次：按照路基压实密实度的检验方法和检测频率。
4)一般项目
1）原地面坡度陡于1：5时，自上而下挖台阶，并整平碾压，沿线路横向挖台阶的宽度、高度符合设计要求，沿线路纵向挖台阶的宽度不小于2m。
2）检验数量：施工单位每个台阶检验3点。检验方法：尺量。
5)施工重点
重点：在原地面清表完成后，需施工地质核查，由施工作业人员配合，项目部技术人员报监理及业主，符合设计情况合格后方可施工，如若地质与设计不符或未进行施工地质核查坚决不能施工，负责后果自负。
4施工安全
1)施工安全技术交底
路基施工作业时，按照安全技术交底的要求，保护地下管线、杆线和其他构筑物。使用推土机或平地机作业时，非作业的车辆、人员不得在作业范围内。运料的手推车、小翻斗车应按规定路线行走，车辆、人员间必须保持一定的距离。
2)安全保护
伐树、拆除构筑物前必须检查现场环境，观察风向，排除地面和空中的危险物；划定作业区域，设围挡，并设专人警戒和疏导交通。负责警戒的人员应坚守岗位，阻止非作业人员进入作业区；检查工具，确认符合安全要求；根据环境及风向、操作方法选择倾倒方向，不得倒向人、墙、房屋、桥梁等构筑物。
路基施工过程中，在检查井、闸井、雨水口、高压线杆等存在安全隐患的位置设置安全防护设施、安全标志，并保持完好。指挥机械作业的人员要与驾驶员协调配合，并指挥周围人员避让。
3)砍伐树木
应设专人指挥，作业人员应协调配合；高处伐树枝时必须系安全带；应先砍树枝，后伐树干；必须将控制缆绳拴牢拉住后方可锯、砍树干，树木倾倒区域内不得有人；锯口必须与倾倒方向相反；必须及时清理作业区域，待道路上的杂物清理完成后方可解除警戒，开放交通。
4)拆除构筑物
拆除前必须检查所用的机具，确认安全。用风镐拆除时，送风管的联接应牢固。作业时应佩戴防护用品，站立平稳，握牢风镐。用大锤、钎子拆除时，大锤必须安装牢固。
5)交通干扰的疏导
在有交通干扰的现场施工时，必须遵守交通法规，并设专人疏导交通。
5环境保护
做好原地面临时排水设施，并与永久排水设施相结合。排出的雨水，不得流人农田、耕地，亦不得引起水沟淤积和路基冲刷。水田、堰塘地段，应视其具体情况采用排水清淤或晾晒压实。
施工机械设备必须在指定范围内活动，不得随意碾压、破坏植被、草皮。
废土弃于指定弃土场，并做好防护，严禁乱堆乱放。

编制： 复核： 签认：
