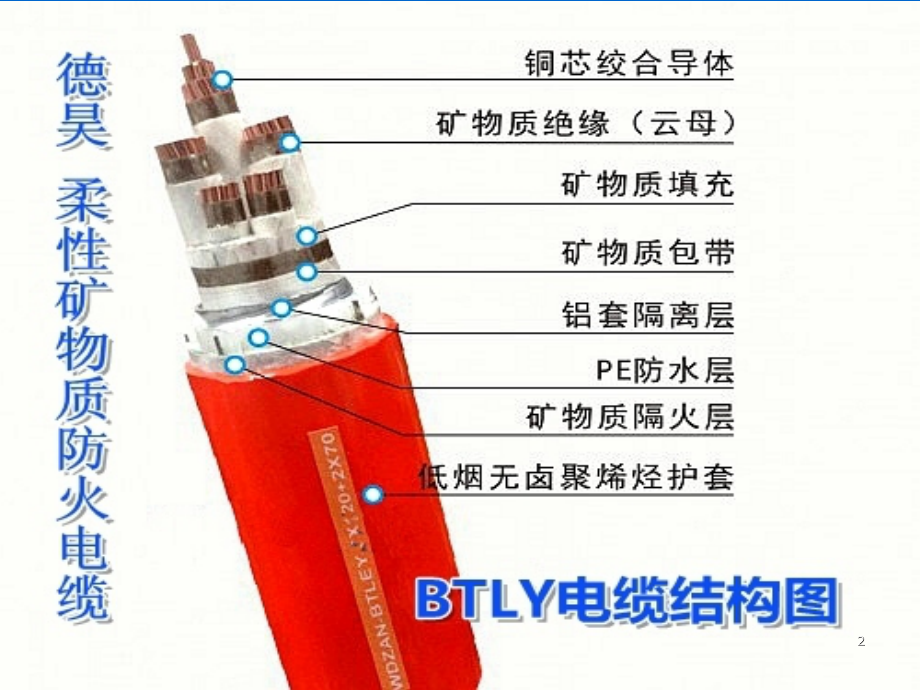

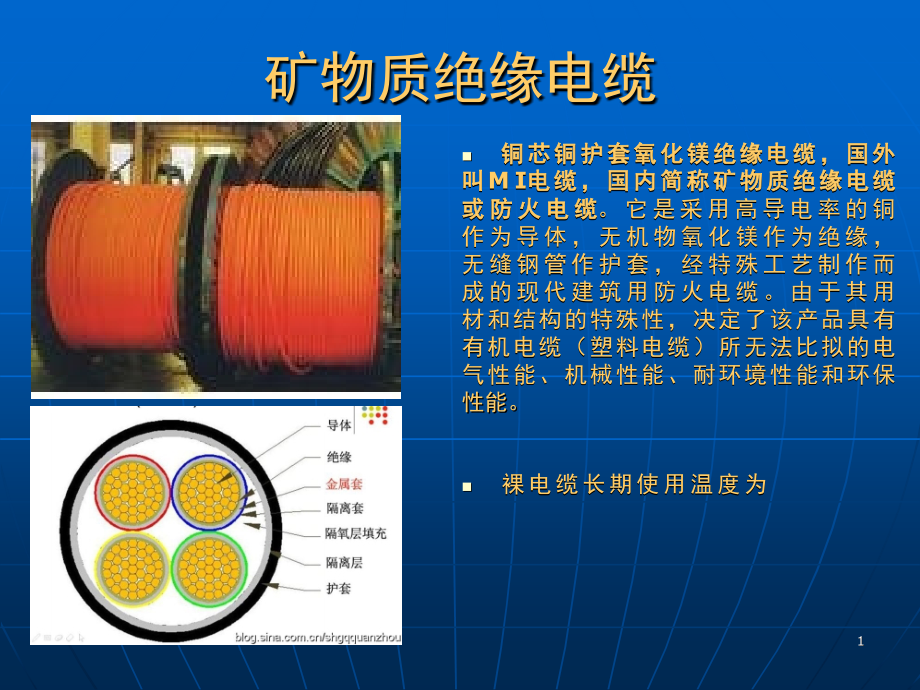

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,矿物质绝缘电缆,铜芯铜护套氧化镁绝缘电缆，国外,叫MI电缆，国内简称矿物质绝缘电缆,或防火电缆,。它是采用高导电率的铜,作为导体，无机物氧化镁作为绝缘，,无缝钢管作护套，经特殊工艺制作而,成的现代建筑用防火电缆。由于其用,材和结构的特殊性，决定了该产品具有,有机电缆（塑料电缆）所无法比拟的电,气性能、机械性能、耐环境性能和环保,性能。,裸电缆长期使用温度为250，在,9501000时可持续供电3h（国家标,准规定90min），短时间或者非常时期,可接近铜的熔点1083工作（氧化镁,绝缘熔点为2800）。,1,2,用途：,本产品主要应用于防火系统、应急照明、报警系统、消防系统、高温场合、装置及要求特别安全的设施（公共场所、高层建筑）等特殊场合的输配电线路。,3,产品特点：,（1）防火：矿物质电缆的材料都是无机物，无任何可助燃介质；,（2）耐高温：电缆允许长期工作温度达250，短时间或非常时期工作温度允许接近铜熔点温度。,（3）防爆：无缝铜管护套及密封的电缆终端可阻止可燃气体和火焰通过电缆进入电气设备其防爆作用。,（4）耐腐蚀性强。,（5）载流量大。,（6）机械强度高。,（7）体积小、重量轻、寿命长。,（8）良好的接地性能；防水性能好。,型号及名称：,4,敷设方法：,（1）可以沿墙、支架、线槽、桥架等明敷设。,（2）可以与其他塑料电缆共同敷设在同一桥架、竖井、电缆沟、电缆隧道等场所。,（3）可以埋地敷设，但最好中间不要有接头，如无法避免，则接头处须做好防水处理。,（4）电缆全长均为直线敷设或联接用电器可能产生振动时，要在允许的场合设置膨胀环。,（5）为减小涡流损耗，单芯电缆铜护套应使电缆铜外护套保持接触。,电缆缺点：,以上介绍的原始矿物质绝缘电缆制造长度有限，中间接头不防火，运输、放线困难，接头处容易受潮，施工难度大，施工工作量大,，,造成了市面上出现的矿物质电缆均为原始矿物质绝缘电缆及原始矿物质绝缘电缆的升级换代产品，如NG-A(BTLY)、GAN-BTGZ、BTTW、RTTZ、BBTRZ、ZYTTW、BTTQ、BTTE，故市面上所售矿物质电缆品种繁多，没有具体型号可以定名，,具体施工工艺以工程设计品牌为准，要求厂家提供技术指导。,5,NG-A(BTLY)隔离型（柔性）矿物质绝缘电缆介绍,1、产品名称：额定电压0.6/1KV（Um=1.2KV）隔离型（柔性）矿物质电缆,2、型号、规格范围,产品代码及示例。,N-耐火,G-隔离,A-类别（9501000）3小时,故隔离型（柔性）矿物质，额定电压0.6/1KV，4芯，标称截面16mm，表示为NG-A(BTLY)-4*16,6,3、主要特性,：,耐火性能高,可持续生产，电缆连续长度满足现场使用，中间无接头。,防水，防鼠蚊。,机械强度高。,过载能力强。,耐腐蚀。,节能环保，线损比常规电缆低4-7%。,防辐射、寿命长，电缆具有长期稳定性。,铝金属套可作接地线使用，铝金属套电阻完全符合接地线芯要求。节省一根线芯选用（指有接地线的三相四线制和三相五线制）。,7,电缆终端接头安装施工说明:,8,9,10,11,电缆敷设及做法：,敷设条件及运行要求,电缆导体的额定运行温度90,短路时间不超过5s,电缆弯曲半径单芯电缆不小于20D，多芯电缆不小于15D,靠近接线盒和终端的电缆最小弯曲半径（单弯曲要小心控制如采用成型导板）单芯电缆弯曲半径不小于15D，多芯电缆不小于12D。,12,1）电缆沿电缆桥架垂直敷设。这里的桥架指的是梯形电缆桥架，如果设计电井全部为矿物质电缆，桥架必须为梯形桥架。如果电井有其他塑料电缆，也可和其他电缆共同敷设在其他桥架中，但中间必须加隔板。,13,2）电缆沿墙面支架卡设及沿顶支架卡设固定。支架根据电缆数量采用相应大小的角钢加工制作。焊点做防腐处理。,14,3）电缆沿墙面及平顶电缆卡子敷设。,15,4）电缆进配电箱、柜敷设,16,5）电缆通过伸缩缝、沉降缝敷设。,17,6）电缆接地（直接将电缆终端头引出的地线连接到配电箱地排上，地线规格参照施工规范要求决定），单芯电缆除外，单芯电缆矿物绝缘电缆的铜护套必须接地且为单端接地。电缆（单芯）用于交流电网时，由于交变磁场的作用，在电缆铜护套上产生感应电势，如果电缆两端接地形成回路，便会产生与线芯电流方向相反的纵向电流。,18,7）电缆分支箱及接线盒，具体样式及接线方法由厂家提供，并参照,09D101-6第18、19页。必要时可采用预分支矿物质电缆，减少施工成本及电缆施工工作量。,19,施工常见问题及一般规定：,1、电缆头制作不规范，将电缆铜芯通过线鼻子与电缆外圈铝管接触，导致地线带电起火。,2,、,电缆在敷设过程当中没桥架转弯处，电缆会受到很大的阻力，且容易使电缆受到破坏，可以用弧形向器，让电缆穿过转向器来实现电缆的自动转弯。,3、单芯电缆敷设防止涡流产生，（电缆应分回路进出钢制配电箱、柜、桥架；电缆应采用金属件固定或金属线绑扎，且不得形成闭合铁磁回路；当电缆穿过钢管（钢套管）或钢筋混凝土楼板、墙体的预留洞时，电缆应分回路敷设。）。,4、电缆首末端、分支处及中间接头处应设置标志牌。,5、当电缆穿越不同防火分区时，其洞口应采用不燃烧材料进行封堵。,6、电缆敷设完毕后，应对绝缘电阻进行测试，其绝缘电阻值不应小于20M,。,7、电缆应顺直、排列整齐、并应减少交叉，固定点间最大间距应符合下表规定。,8、本施工方法依据规程、图集编制，没有涉及到的和与规程及图集有不一致的，详见（,JGJ232-2011矿物绝缘电缆敷设技术规程）、（09D101-6 矿物绝缘电缆敷设）,9D15,15D20,20,
