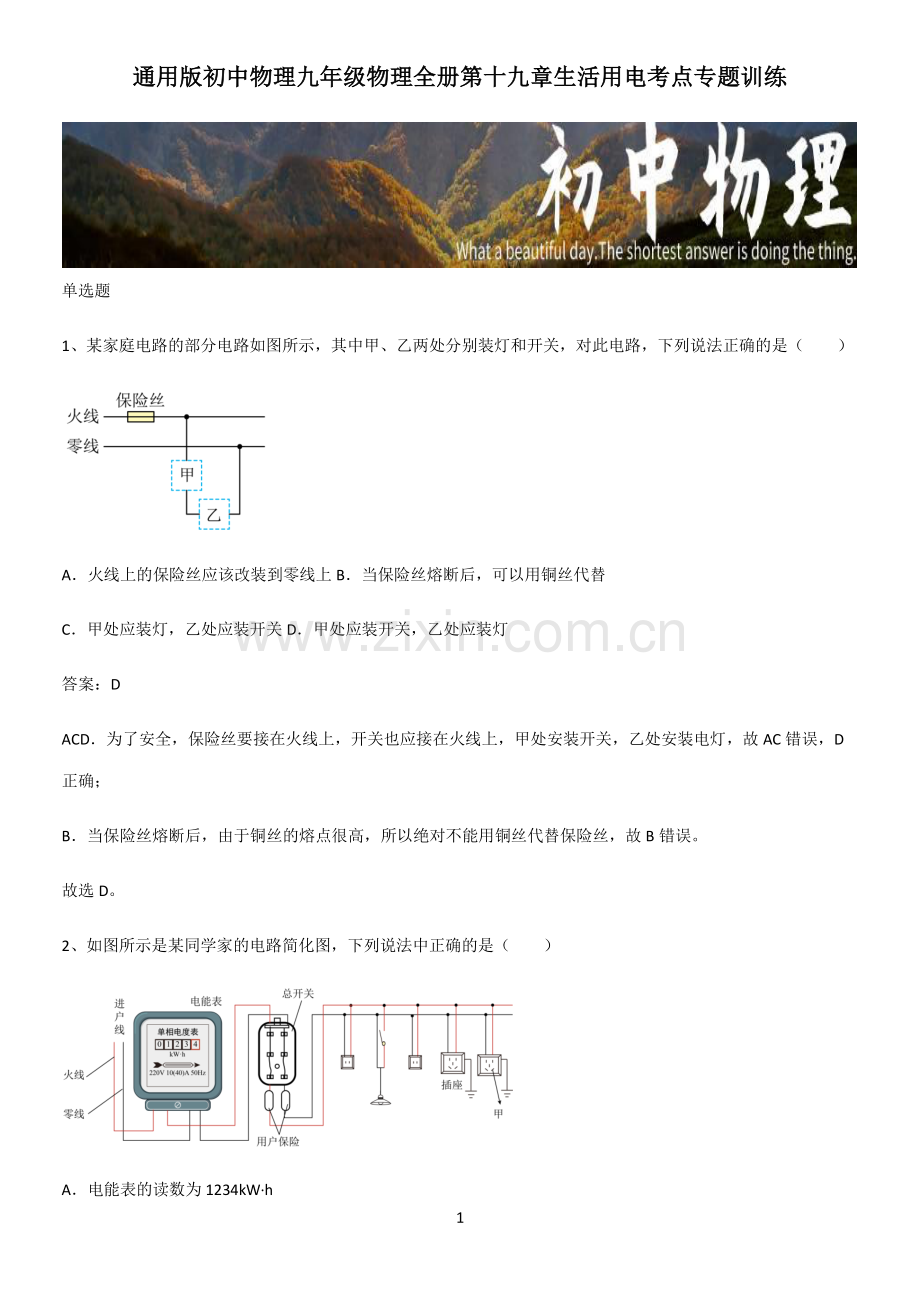

通用版初中物理九年级物理全册第十九章生活用电考点专题训练.pdf

1 通用版初中物理九年级物理全册第十九章生活用电考点专题训练通用版初中物理九年级物理全册第十九章生活用电考点专题训练 单选题 1、某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A火线上的保险丝应该改装到零线上 B当保险丝熔断后，可以用铜丝代替 C甲处应装灯，乙处应装开关 D甲处应装开关，乙处应装灯 答案：D ACD为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故 AC 错误，D正确；B当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故 B 错误。故选 D。2、如图所示是某同学家的电路简化图，下列说法中正确的是（）A电能表的读数为 1234kW h 2 B控制灯泡的开关和灯泡的位置可以互换 C将试电笔插入三孔插座的甲孔中，氖管可以发光 D用户保险熔断一定是因为家庭电路中发生了短路 答案：C A电能表最后一位是小数位，电能表的读数为 123.4kW h，故 A 错误；B控制灯泡的开关要接在灯泡和火线之间，其位置不能互换，如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故，故 B 错误；C三孔插座的甲孔连接火线，将试电笔插入三孔插座的甲孔中，氖管可以发光，故 C 正确；D用户保险熔断，原因是电路中电流过大，原因可能是短路，也可能是家庭电路中使用的用电器总功率过大引起的，故 D 错误。故选 C。3、如图所示的家庭电路，闭合开关 S 后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（）A熔丝熔断 B三孔插座与地线接触不良 C灯泡被短路 DA、B两点间断路 答案：D AC由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故 AC 不符合题意；3 B若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故 B 不符合题意；D A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故 D 符合题意。故选 D。4、如图所示的家庭电路，三孔插座连接正确，和为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（）A处应接开关 B电能表应接在空气开关后 C若开关短路，空气开关会切断电路 D用试电笔接触a孔中的金属片，氖管会发光 答案：D A由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故处为开关，处为电灯，故 A 错误；B电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故 B 错误；C空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故 C 错误；D用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故 D 正确。故选 D。5、电给我们的生活带来了极大便利，但错误用电也会带来很大危害。关于安全用电，如图所示的做法中正确的4 是（）A使用绝缘皮破损的电线 B在高压线下钓鱼 C多个大功率用电器使用同一插座 D发现有人触电立刻切断电源 答案：D A电线的绝缘皮破损老化后应当及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），容易带来危害，不符合安全用电，故 A 错误；B高压线下钓鱼，鱼线很容易接触到高压线，会发生触电事故，不符合安全用电，故 B 错误；C家用电器是并联的，多个大功率用电器使用同一个插线板，使得线路中总电阻减小，电路中会出现过大电流，使保险盒自动切断电路，甚至引发事故，不符合安全用电，故 C 错误；D发现有人触电后，不能直接用手把触电者拉离电源，因人是导体，可能使救助者间接发生触电事故，应先切断电源，符合安全用电，故 D 正确。故选 D。6、关于家庭电路与安全用电，下列说法正确的是（）5 A用试电笔辨别火线与零线时，手不能接触笔尾的金属体 B家庭电路中空气开关跳闸，都是由于电路短路引起 C开关的塑料外壳是不导电的，用湿手拨动开关不可能触电 D发现家用电器或电线失火时，应先切断电源后救火 答案：D A使用试电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故 A 错误；B家庭电路中空气开关跳闸，可能是由于短路或用电器总功率过大引起的，故 B 错误；C自然界中的水是导体，手湿了后拨动开关容易造成触电，故 C 错误；D用电器或电线失火时，应先切断电源再去救火，以防触电事故的发生，故 D 正确。故选 D。7、关于家庭电路和安全用电，下列说法正确的是 A所有家用电器的外壳都需要接地 B家庭电路中各个用电器都是串联的 C使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体 D若空气开关“跳闸”，可能是电路中出现了短路 答案：D A有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故 A 错误；B家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故 B 错误；C使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故 C 错误；D空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故 D 正确。6 8、用测电笔辨别火线与零线时，下列图中正确的操作方法是（）ABCD 答案：B 在使用测电笔时，手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故是正确的测量方法。故 B 符合题意，ACD 不符合题意。故选 B。9、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（）A在家庭电路中安装保险丝或空气开关 B在未断开电源开关的情况下更换灯泡 C不接触低压带电体，不靠近高压带电体 D及时更换达到使用寿命的插座、导线和家用电器 答案：B A根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故 A 正确，不符合题意；B为防止触电，更换灯泡和维修电器时应先切断电源，故 B 错误，符合题意；C只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故 C 正确，不符合题意；D达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全7 事故，因此要及时更换，故 D 正确，不符合题意。故选 B。10、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A该断路器应安装在进户线的火线上 B双层金属片是用不同材料金属制成的 C该断路器是利用电生磁的原理工作的 D当电路断开后，双层金属片逐渐冷却复原 答案：C A为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故 A 正确，A 不符合题意；B双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故 B 正确，B 不符合题意；C断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故 C 错误，C 符合题意；D当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故 D 正确，D 不符合题意。故选 C。11、在如图所示的各场景中，符合安全用电要求的是（）8 A导线绝缘层破损 B同时使用大功率电器过多 C冰箱外壳接地 D双手同时分别接触火线和零线 答案：C A导线绝缘层破损后，容易出现漏电现或短路，不符合安全用电要求，故 A 不符合题意；B同时使用大功率电器过多，功率过大会导致电路中的电流过大发热严重，容易引起火灾，不符合安全用电要求，故 B 不符合题意；C冰箱外壳接地是为了防止外壳带电而发生触电现象，符合安全用电的要求，故 C 符合题意；D双手同时分别接触火线和零线会造成触电现象，不符合安全用电要求，故 D 不符合题意。故选 C。12、如图是一个住宅户内的配电系统方框图。下列说法中正确的是（）9 A空气开关Q与吊灯灯泡是并联 B当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光 C当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用 D当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的 答案：C A空气开关Q控制吊灯灯泡，所以空气开关Q与吊灯灯泡是串联，故 A 错误；BP处位于火线上，用试电笔接触P处的导线氖管会发光，故 B 错误；C当站在地上的人不小心用手指接触到插孔M内的金属片时，有电流经过人体进入大地，使火线上的电流大于零线上的电流，漏电保护器会迅速切断电流，对人身起到保护作用，故 C 正确；D当N处的空气开关跳闸时，是因为电路电流过大，可能是用电器总功率过大或者某处发生短路引起的，所以不一定是空调和吊灯同时使用引起的，故 D 错误。故选 C。13、关于生活用电，下列说法正确的是（）A人只要不接触带电体，就不会触电 B电线使用年限过长，绝缘皮破损，可能造成短路 C用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖 D家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施 10 答案：B A人不接触带电体，也可能触电，如高压电弧触电，故 A 错误；B电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故 B 正确；C试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故 C 错误；D安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故 D 错误。故选 B。14、如图所示是关于生活用电的四幅图片，下列说法中不正确的是（）A甲图中当空气开关跳闸后，应该检查电路再重新闭合空气开关就可以工作了 B乙图中的试电笔也可以检查电气设备的外壳是否跟火线连通 C丙图中三脚插头标有的那个脚比较长，它现在和室外的大地相连，、接用电部分 D丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害 答案：C A甲图中当空气开关跳闸后，应该检查电路，排查跳闸的原因，整修后再重新闭合空气开关就可以工作了，故A 正确，A 不符合题意；B乙图中的试电笔可以检查电气设备的外壳是否带电，当外壳带电时，试电笔的氖管会发光，故 B 正确，B 不符合题意；C丙图中三脚插头标有的那个脚比较长，它现在和用电器的金属外壳相连，、接用电部分，故 C 错误，C 符合题意；D丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害，故 D 正确，D 不符合题意。11 故选 C。15、如图所示，关于家庭电路，下列说法错误的是（）A图甲中洗衣机插头上标着字母 E 的导线与洗衣机的金属外壳相连 B图乙是空气开关，当家庭电路中电流过大时会“跳闸”C图丙是漏电保护器，会在插座被短路时迅速切断电流 D图丁中试电笔通常也用来检查电气设备的外壳是否带电 答案：C A三脚插头的头上标着字母 E 的导线与用电器的金属外壳相连，使用中与地线相接，避免因金属外壳漏电而引发的触电，故 A 正确，A 不符合题意；B家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故 B 正确，B 不符合题意；C漏电保护器，是电路中发生漏电问题，通过保护器中火线和零线中电流不相等，从而切断电源保护电路，插座被短路时，火线和零线中电流虽然变大，但仍然相等，故漏电保护器不会工作，故 C 错误，C 符合题意；D使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体，大地形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故 D 正确，D不符合题意。故选 C。多选题 12 16、关于家庭电路，下列说法中正确的是（）A我国家庭电路的电压是 220V B电能表是测量家用电器总电功率的仪表 C当家庭电路中多开一盏灯照明时，干路中的电流将变大 D当家庭电路出现跳闸，一定是家用电器的总功率过大引起的 答案：AC A正常情况下，我国家庭电路的电压是 220V，故 A 正确；B电能表是测量家用电器消耗的总电能的仪表，故 B 错误；C因家庭电路中各用电器之间是并联的，当家庭电路中多开一盏灯照明时，由并联电路中电流的规律可知，干路中的电流将变大，故 C 正确；D当家庭电路出现跳闸时，可能是家用电器的总功率过大引起的，也有可能是电路中出现了短路，故 D 错误。故选 AC。17、有关家庭电路及安全用电的说法正确的是（）A为了用电安全，可以用铜丝代替保险丝 B用电器的总功率过大可造成干路电流过大而导致空气开关“跳闸”C如果电路起火应立即用水灭火 D电能表是测量用电器消耗电能的仪表 答案：BD A家庭电路的连接时，保险丝的电阻率大，熔点低，不能用铜丝代替保险丝，故 A 错误；B用电器的总功率过大时，干路电流过大，会造成空气开关“跳闸”，故 B 正确；C电路起火时，首先要断开电源，用水灭火，容易造成人体触电，故 C 错误；13 D电能表是测量电路中用电器消耗电能的仪表，故 D 正确。故选 BD。18、如图所示是生活中常用的一个插线板，下列分析正确的是（）A插线板的塑料外壳是绝缘体 B插线板指示灯不亮时不能提供电压 C开关、指示灯和插孔它们之间都是并联的 D插线板的电源线使用三脚插头是为了用电安全 答案：AD A为避免触电，插线板的塑料外壳是绝缘体，故 A 正确；B插线板指示灯不亮，可能是灯泡损坏，也可以提供电压，故 B 错误；C指示灯和插孔它们之间都是并联的，开关和他们是串联的，故 C 错误；D插线板的电源线使用三脚插头是为了用电安全，故 D 正确。故选 AD。19、如图是小郭同学家的部分电路。下列说法正确的是（）14 A若cd间断路，则接入插座的用电器不能工作 B熔断器熔断后，可用铜丝替换 C若ab间断路，闭合开关 S，灯泡 L 仍能发光 D在使用试电笔检测火线与零线时，要触摸试电笔金属笔尾 答案：CD A若cd间断路，则三孔插座的金属外壳没有接地，可能发生触电事故，但是用电器仍与火线、零线相通，可以工作，故 A 错误；B保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故 B 错误；C由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡 L 仍能正常工作，故 C 正确；D试电笔在使用时，不能接触笔尖金属体，必须要接触笔尾金属体，试电笔在接触火线时，氖管才能发光，故D 正确。故选 CD。20、如图所示，是某家庭电路的一部分，下列说法正确的是（）15 A电冰箱接入三孔插座后电灯与电冰箱是串联 B电冰箱的三脚插头接入电路能保证其外壳接地 C为用电安全，应在甲处安装电灯，乙处安装开关 D站在地上的人若用手直接接触 A 点，会有触电危险 答案：BD A由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故 A 错误；B电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故 B 正确；C在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故 C 错误；D站在地上的人接触 A 点（火线）和大地形成回路是会触电的，故 D 正确。故选 BD。21、学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图（如图所示），如果他先闭合开关 S1，让电冰箱开始工作，然后依次闭合灯泡开关，那么（）A接入电路的总电阻变小 B火线和零线中的电流都变大 C通过各用电器中的电流都相等 D电冰箱的功率较大，它两端的电压更高 答案：AB A先闭合开关 S1，让电冰箱正常工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，横截面积越大，电阻越小，即接入电路的总电阻变小，故 A 符合题意；16 B依次闭合灯泡开关，总电阻减小，根据欧姆定律 =可知，在电压一定时，电流变大，故 B 符合题意；C各用电器并联，用电器两端的电压相等，根据 =可知，各用电器电功率不相等，电流不相等，故 C 不符合题意；D家庭电路中，所有用电器都是并联关系，并联电路中，各支路两端电压等于电源电压，所以电冰箱和其它用电器的电压相等，故 D 不符合题意。故选 B。22、如图所示为某家庭电路的一部分，下列说法不正确的是（）A电冰箱接入三孔插座后，其外壳与大地相连 B正常情况下，用试电笔接触 A 点不会使氖管发光 C为用电安全，要安装一个带开关的插座，应在甲处安装两孔插座，乙处安装开关 D站在地上的人若用手直接接触 A 点，则会有触电危险 答案：BC A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故 A 正确，不符合题意；B、图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故 B 错误，符合题意；17 C、在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接两孔插座，故 C 错误，符合题意；D、图中A点为火线，站在地上的人接触 A 点是会触电的，故 D 正确，不符合题意。故选 BC。23、以下关于家庭电路和安全用电的说法正确的是（）A如图甲，因为试电笔笔尾金属体是导体所以在使用时手不能接触笔尾金属体 B如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路 C如图丙，人站在绝缘木凳上两手分别接触火线和零线时发生触电事故 D如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了 答案：BC A使用试电笔时，必须用手接触笔尾的金属体，才能辨别火线和零线，故 A 错误；B试电笔接触插座左右两孔都发光，说明两孔和火线都是连通的，但灯不亮，则说明零线某处断路，故 B 正确；C人虽然站在绝缘木凳上，但是两手分别接触火线和零线时，火线、零线与人体形成通路，有电流流过人体，所以会发生触电事故，故 C 正确；D当出现保险丝熔断时，应该先切断电源，检查并排除故障，然后再更换保险丝并闭合总开关，故 D 错误。故选 BC。24、下列关于生活用电的叙述说法正确的是（）A控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线 18 B三孔插座的中间的孔是接火线的 C有金属外壳的用电器，金属外壳一定要接地线 D站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流 答案：ACD A控制灯的开关一端要接火线，为了保证开关断开后，灯泡彻底断电，避免触电事故，螺丝口灯座的螺旋外套要接零线，也是为了避免人接触到螺旋外壳而发生触电事故，故 A 正确；B三孔插座的中间的孔是地线的，遵循左零右火中接地的原则，故 B 错误；C有金属外壳的用电器，金属外壳一定要接地线，避免金属壳带电而引发触电事故，故 C 正确；D站在地上的人接触了火线并且与大地构成通路时，有一部分电流流到了大地，“漏电保护器”检测到火线和零线电流存在不同，从而会自动切断电流，故 D 正确。故选 ACD。25、下列说法中正确的是（）A负电荷定向移动也能形成电流 B家庭电路中，工作的各用电器的连接方式是并联 C导体的电阻是由导体的长度、横截面积及电压决定的 D实际电功率大的用电器消耗的电能一定多 答案：AB A电荷的定向移动形成电流，正电荷的定向移动和负电荷的定向移动都能形成电流，故 A 正确；B家庭电路中，各用电器独立工作、互不影响，所以各用电器是并联的，故 B 正确；C导体的电阻与电压和电流无关，是导体本身的一种性质，与材料、横截面积和长度有关，故 C 错误；D由W=Pt可知消耗的电能与实际功率和通电时间有关，实际功率大，通电时间小，消耗的电能不一定多，故D 错误。19 故选 AB。填空题 26、测电笔的作用是辨别_，如图甲所示的使用方法是_（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间_，若试电笔接触A至F各点都发光，说明_。答案：火线和零线 不规范 断路 F左侧零线断路 1用测电笔来鉴别火线与零线。接触火线时氖管发光，接触零线时氖管不发光。2使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。图中没有接触笔尾金属体，故不规范。3在正常情况下，开关闭合后，A、B、C、D与火线相通，用测电笔时，应都亮，触D点时氖管发光，接触E点时不发光，说明火线有电，则说明D、E间断路。4 若试电笔接触A至F各点都发光，说明A至F各点都是通路，灯不亮，只能是F左侧零线断路。27、如图甲所示电路电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。当开关 S 闭合后，改变电阻器接入电路中的电阻。电流与电压的关系如图乙。由图可知R1的阻值为_，电源电压是_。答案：10 7 20 12由图甲可知，当滑片位于最右端时，滑动变阻器的最大阻值R2与电阻R1串联，电压表测R2两端的电压，此时电路中的电流最小；由乙图可知 U2=6V，I最小=0.1A 当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图可知I最大=0.7A，电源的电压 U=I最大R1=0.7AR1 因为串联电路中总电压等于各分电压之和，所以电源的电压 U=I最小R1+U2=0.1AR1+6V 因为电源的电压不变，所以 0.7AR1=0.1AR1+6V 解得R1=10；电源的电压 U=0.7AR1=0.7A10=7V 28、在家庭电路中，用_来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是_线。答案：电能表 火 1在家庭电路中，用电能表来测量所消耗的电能，电能的单位为kW h，1kW h=1 度。2正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是火线，此时火线、测电笔、大地构成通路，氖管发光；若氖管不发光，则接触的是零线。29、上海家庭照明电路的电压为_伏。脱排油烟机与其他家用电器之间是_连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_（选填编号）。答案：220 并联 bc#cb 21 1中国的家庭电路电压规定为 220V，工厂电压为 380V。2脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。3脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图 c 利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。30、如图所示是小明设计的照明电路。虚线框 1 和 2 应连入开关和电灯，则开关应装在虚线框_中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_。小明又把一小射灯（正常工作时的电压为 20V，电流为 0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_ 的定值电阻，需要与小射灯_联使其正常工作。答案：2 a、b间断开 大于 1000 串 1开关应接在灯与火线之间，因此开关应接在 2 处。2闭合开关后，电灯不亮，当测电笔分别测试b、c、d点时，测电笔的氖管都发光，说明b、c、d点都与火线相连，a点氖管不发光，a与火线不相连，说明a、b间断开。3家庭电路电压为 220V，而小射灯的额定电压为 20V，小射灯直接接入家庭电路中时，其两端的实际电压远大于额定电压（正常工作电压），所以小射灯会烧坏。45配件与小射灯串联后使其正常工作，由串联电路特点有 I灯=I配=0.2A 22 配件两端的电压 U配=U-U灯=220V-20V=200V 由欧姆定律可得配件的电阻 R配=配配=200V0.2A=1000
