通用版初中物理九年级物理全册第十九章生活用电考点突破.docx

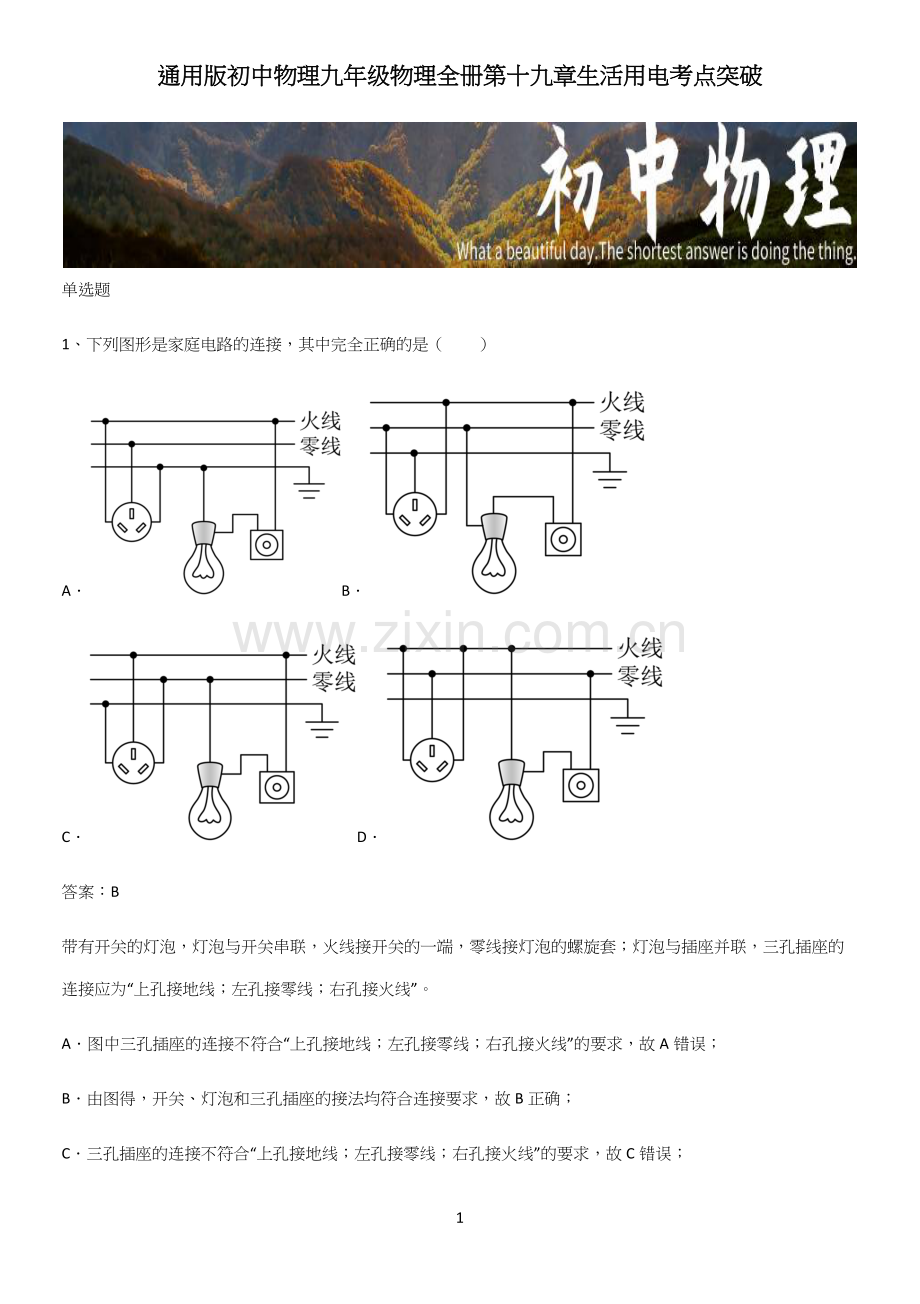

通用版初中物理九年级物理全册第十九章生活用电考点突破1单选题1、下列图形是家庭电路的连接，其中完全正确的是（）ABCD答案：B带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。A图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；B由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；C三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；D开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D错误。故选B。2、如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A洗衣机接入三孔插座后电灯与洗衣机是串联的B闭合开关时，人站在干燥木凳上接触B点肯定会触电C闭合开关时，皮肤干燥的人接触C点一般不会触电D断开开关时A、B两点都能使测电笔氖管不发光答案：CA洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；B闭合开关时，当人站在干燥的木凳上一只手单接触B点，由于木凳绝缘，故不会形成电流，此种情况下人不会触电，故B错误；C闭合开关时，皮肤干燥的人接触C点，不会形成电流，此种情况下人不会触电，故C正确；D断开开关，用试电笔接触A、B两点，A与火线相连，氖管发光，B与零线相连，氖管不发光，故D错误。故选C。3、生活中掌握一些安全用电常识很有必要，下列做法中正确的是（）A触摸破损电线B爬到树上取电线上的风筝C用干木棒拨开触电者身上的电线D同时在一个插板上用很多电器答案：CA触摸破损电线，非常容易发生触电事故，故A不正确；B爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；C发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；D同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。故选C。4、电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（）A电冰箱、电热水器的金属外壳不需要接地B使用测电笔时，手指可以碰到金属笔尖C为了防止触电，现在家庭电路中都安装空气开关、漏电保护器D保险丝是用铅锑合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用答案：DA电冰箱、电热水器等有金属外壳的用电器必须接地，故A错误；B使用测电笔时，手指碰到金属笔尖就会触电，故B错误；C家庭电路中安装空气开关是为了防止电路中的电流过大时造成安全事故，使用漏电保护器是为了防止触电事故，故C错误；D保险丝是用铅锑合金制作的电阻较大，根据热量公式Q=I2Rt可知，当电流过大时，它由于温度升高而熔断起到保护的作用，故D正确。故选D。5、关于家庭电路和安全用电，下列说法正确的是（）A一旦发生触电事故，应先断开电源再进行抢救B使用试电笔时，手指不能接触笔尾金属体C选用插座时，所有家用电器都使用两孔插座D空气开关跳闸后，重新闭合开关就可以了答案：AA电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；B使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；C家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；D空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。故选A。6、下列说法正确的是（）A电功率越大，电流做功越多B看电视时把电视亮度调大，可以节约用电C电流表可以直接接在电源两端D电功率越大，消耗电能越快答案：DAD电功率是表示电流做功的快慢的物理量，电功率越大，表示电流做功越快，由于不知道时间，无法确定电流做功的多少，故A错误，D正确；B看电视时把电视亮度调大，电视机的功率变大，相同时间内消耗的电能增大，会浪费电能，故B错误；C电流表不可以直接接在电源两端，否则会因为电流过大损坏电流表，故C错误。故选D。7、现代生活离不开电，下列符合安全用电规范的是（）A用正在充电的手机接听电话B家庭电路中装有空气开关和漏电保护器C发现有人触电立即用手将其拉开D用湿布擦拭正在工作的用电器答案：BA手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；B家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；C发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；D生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。故选B。8、下列关于家庭电路及安全用电的说法，正确的是（）A家庭电路中的空气开关跳闸一定是发生了短路B发现有人触电时，应该迅速用手将其拉开C可以用湿抹布擦拭正在使用的电视机D控制用电器的开关应该串联在火线与用电器之间答案：DA空气开关跳闸说明电路中电流过大，可能是电路短路了，也有可能是使用用电器的总功率过大，故A错误；B发现有人触电后，应立即切断电源，再进行施救，故B错误；C生活用水属于导体，所以用湿抹布擦拭正在使用的电视机，可能会发生触电事故，故C错误；D家庭电路中，控制用电器的开关应该串联在火线与用电器之间，这样切断时，用电器不带电，故D正确。故选D。9、如图是一般住宅户内配电系统方框图，下列说法正确的是（）AE处应接入空气开关，F处接入电能表B若空气开关自动跳闸，一定是发生了短路C发现有人触电，应立即用手拉开D控制电灯的开关连接错误答案：DA家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；B空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；C当发现有人触电时，首先要做的是切断电源。如果立即用手拉，由于人体导体，拉人者也会触电，故C错误；D如图可知，控制灯泡的开关接在了零线上，这样即使开关断开，灯泡仍然带电，非常危险，正确的接法是开关接在火线上，故D正确。故选D。10、下列有关生活用电的说法中，正确的是（）A更换灯泡或维修家庭电路时，可以不用断开电源B为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连C在触电事故现场，可以用手去将触电同伴拉开后，再切断电源D为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体答案：BA为了防止触电，更换灯泡或维修家庭电路时，一定要先断开电源，故A错误；B对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故，所以微波炉的外壳应与地线相连，故B正确；C在触电事故现场，如果用手去拉触电同伴，自己也会触电，不能用手去拉触电同伴，应该迅速切断电源或用绝缘体挑开电线，故C错误；D使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，故D错误。故选B。11、小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（）A进户火线断路B进户零线断路C短路D没交电费，所以停电了答案：BAB突然台灯不亮了，家里其它用电器也停止了工作，则干路中可能出现了断路现象；用测电笔检测电路，发现插座左、右两孔都能使氖管发光，这说明插座左、右两孔与火线之间是接通的，所以故障是进户零线发生了断路，故A不符合题意，B符合题意；C若电路中有短路，则电路中电流过大，空气开关跳闸，用测电笔检测电路，插座左、右两孔都不能使氖管发光，故C不符合题意；D若因没交电费而停电，用测电笔检测电路，插座左、右两孔都不能使氖管发光，故D不符合题意。故选B。12、如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（）A图中保险盒接法正确B图中两孔插座接法错误，其右端导线应该接在零线上C开关和灯泡接法正确，开关接在零线上符合安全用电原则D三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上答案：DA图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A错误；B图中两孔插座的右孔接火线是正确的，左孔接在地线上是错误的，应该接在零线上，故B错误；C电灯的开关应安装在火线上，接在零线上不符合安全用电原则，故C错误；D图中三孔插座“左零右火上接地”，接法正确，电冰箱有金属外壳，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电发生触电事故，故D正确。故选D。13、为了防止发生触电事故，我们必须遵守安全用电原则。为了更换一个灯泡，下列操作流程符合安全用电原则的是（）A更换灯泡切断电源通电测试B切断电源通电测试更换灯泡C通电测试更换灯泡切断电源D切断电源更换灯泡通电测试答案：D更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D符合题意，ABC不符合题意。故选D。14、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（）A插座发生短路B灯泡发生短路Cde间断路Def间断路答案：DAB若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故A不符合题意；C若de间断路，则灯泡能正常发光，故C不符合题意；D若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故D符合题意。故选D。15、如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A电能表是测量家庭电路中用电器总功率的仪表Ba线是零线，b线是火线C开关是串联在火线与灯泡L之间的D电视机与电风扇是串联在电路的答案：CA电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。故选C。多选题16、关于生活中的一些电路，下列判断正确的是（）A国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的B街道的路灯同时亮，同时灭，它们是串联的C台灯用来调节灯泡亮度的开关和灯泡是串联的D教室内用一个开关同时控制的三盏灯是并联的答案：CDA国庆节的夜晚，装饰高大建筑物的成千上万只灯泡，如果一只损坏其余的还可以继续工作，因此它们是并联的，故A错误；B街道的路灯同时亮，同时灭，但如果一只损坏其余的还可以继续工作，因此各路灯是并联的，故B错误；C台灯用来调节灯泡亮度的开关和灯泡是串联的，故C正确；D教室里用一个开关同时控制三盏灯，这些灯在一个损坏时，其余的还能继续工作，因此三盏灯是并联的，此时的开关在干路中，故D正确。故选CD。17、下列对家庭电路认识正确的是（）A如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400WB如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路C用如图丙所示的方法使用正常的测电笔，会发生触电事故D如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关答案：ADA电能表上所标“10（20）A”中，说明电能表平时工作允许通过的最大电流I最大=20A电能表工作电压U=220V则电路中同时使用的用电器的最大电功率P最大=UI最大=220V20A=4400W即电路中同时使用的用电器总功率不能超过4400W，故A正确；B如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，说明该支路断路了，故B错误；C使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故C错误；D空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故D正确。故选AD。18、“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（）A三脚插座对应用电器的三线插头，插头中间的那条导线与用电器的外壳相连B只要拿着试电笔接触火线，其内部的氖管就会发光C开关和灯泡的接法是错误的D灯泡、两脚插座串联答案：ACA图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电而发生触电事故，故A正确；B只有试电笔使用正确（即手指接触笔尾金属体），试电笔接触火线时，氖管才能发光，如果试电笔的使用方法不正确，则氖管不能发光，故B错误；C开关应接在火线与灯泡之间，则图中开关和灯泡的接法是错误的，故C正确；D家庭电路中各用电器在工作过程中互不影响，所以用电器、插座之间都是并联连接的，故D错误。故选AC。19、关于我国照明电路，下列说法正确的是（）A火线与零线之间的电压是220VB家用电器正常工作时零线中没有电流C一般情况下，家用电器是以并联方式接入电路D地线可以有效防止触电事故发生答案：ACDA家庭电路中，电压一般为220V，故A选项正确；B家用电器正常工作时电流从火线出发，经过用电器，经过零线，进入大地，故B选项错误；C一般情况下，家用电器独立工作，互不干扰，故是以并联方式接入电路，故C选项正确；D地线可以有效防止触电事故发生，正确的，故D选项正确。故选ACD。20、下列有关生活用电常识，做法可行的是（）A尽量减小电视机待机时间B离开教室时应及时关掉电灯C长期不使用的电视机应适当地通通电D人们可以靠近高压带电体答案：ABCA待机状态会消耗电能，尽量减小电视机待机时间的做法可行，故A符合题意；B离开教室时要随手关灯，这样可以节约电能，该做法可行，故B符合题意；C长期不使用的电视机应适当地通通电，利用电热驱潮，该做法可行，故C符合题意；D安全用电的原则是：不接触低压带电体，不靠近高压带电体，故D不符合题意。故选ABC。21、2021年4月15日是第六个全民国家安全教育日，我校举行了以“物理知识与安全”为主题的宣传活动。下列宣传标语错误的是（）A发现他人触电，迅速直接用手将触电者拉离电源B乘坐汽车系好安全带，乘坐公交车要坐稳扶好C在高铁站台等候乘车时应站在安全线以内的位置D严禁高空抛物答案：ACA发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A错误，符合题意；B乘坐汽车时系安全带，可以防止紧急刹车时由于乘客的惯性使乘客造成伤害；乘坐公交车要坐稳扶好，可以防止公交车加速或减速时造成伤害，故B正确，不符合题意；C列车进站，列车速度大造成列车周围空气流速大，列车附近气体的压强小于大气压，若乘客站在安全线以外，人在压强差的作用下被压向列车，造成危险，故C错误，符合题意；D物体在下落过程中，质量不变，高度变小，则重力势能变小，而物体的速度不断增大，所以其动能不断增大，会有危险，故D正确，不符合题意。故选AC。22、如图所示是某家庭电路的一部分，下列说法正确的是（）A电冰箱连入三孔插座后，电灯与电冰箱是串联B正常状况下，用试电笔接触A点会使氖管发光C为了用电安全，应在甲处安装电灯，乙处安装开关D站在地上的人若用手直接接触A点会有触电危险答案：BDA电冰箱接入三孔插座后，电灯与电冰箱互不影响，是并联的，故A错误；B图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故B正确；C在家庭电路中，为了安全，应把开关接在火线和灯泡之间，故甲处接开关，乙处接灯泡，故C错误；D图中A点为火线，站在地上的人接触A点会有触电危险，故D正确。故选BD。23、某家庭电路如图所示，下列说法正确的是（）A家庭电路用交流电供电B家庭电路电压为36VC灯泡L1和L2串联D开关S2位置接错答案：ADA家庭电路用交流电供电，实验用小灯泡大部分用直流供电，故A正确；B家庭电路电压为220V，故B错误；C由图可知，灯泡L1和L2并联，故C错误；D为了安全用电，开关应该接在火线与灯泡之间，所以开关S2位置接错，故D正确。故选AD。24、如图所示是小明家常用的插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响其它插孔的正常使用。下列说法正确的是（）A插线板工作时插孔L与N之间的电压是220VB插线板插孔E与地线连接C指示灯和每个插座之间是串联的D开关安装在插线板的干路上答案：ABDA插线板工作时插孔L接火线，N接零线，它们之间的电压是220V，故A正确；B插线板插孔E与地线连接，是为了防止因用电器外壳漏电而发生触电事故，故B正确；C由题意可知：“如果指示灯损坏，开关闭合时插孔也能正常通电”，说明指示灯和插座之间是并联的，故C错误；D由于指示灯和插座之间是并联的，且“插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压”，说明开关在干路上，故D正确。故选ABD。25、今天的生活处处需要用电，在用电过程中，我们可能会遇到以下4个选项描述的一些现象。在这些现象中，可能引起家庭电路中空气开关跳闸的是（）A控制灯的开关中两个线头相碰B插座中分别与火线和零线连接的两个线头相碰C电路中增加了大功率的用电器D插头与插座接触不良答案：BCA开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故A不符合题意；B插座中的两个线头相碰，会造成短路，从而造成电流过大，引起家庭电路中空气开关跳闸，故B符合题意；C电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸，故C符合题意；D插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸，故D不符合题意。故选BC。填空题26、马路两旁的路灯同亮同灭，它们是_；家里的各用电器间_，照明灯跟控制它的开关_。（本题均选填“串联”或“并联”）答案：并联并联串联1马路两旁的路灯同时亮、同时灭，但有时损坏了一盏，其它路灯也会亮，由此可知各路灯在工作时互不影响，因此路灯之间是并联的。23家里的用电器在工作时互不影响，所以它们的连接方式是并联；为了控制照明灯，照明灯跟控制它的开关串联。27、用测电笔检测插座时，发现氖管发光，说明接触的是_线。使用测电笔时，手必须和_（笔尖/笔尾）金属电极接触。答案：火笔尾12使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线。28、上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为_伏；如图所示，“拖线板”上每个插座之间是_连接的（选填“串联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_过大造成安全隐患。答案：220并联电流1我国家庭电路电压220V，冰箱与电饭煲等家用电器并联接入电路正常工作，所以电压为220伏。2如图所示，每个插座之间是并列接入电路，所以每个插座之间是并联连接。3如果这个拖线板同时给多个家用电器供电，会使这个拖线板过载，导致电流过大引起火灾，造成安全隐患。29、小刚同学为了探究家庭电路电流过大的原因，做了如下实验。他用若干个“12V6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。（1）小刚实验时用12V电池代替家庭照明电路的好处是_；（2）小刚依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为_A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是_；（3）小刚只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是_；（4）小刚实验中所用的保险丝的熔断电流不大于_A。答案：12V小于36V，比用照明电路的电源更安全1用电器的总功率过大发生了短路1.5（1）1对人体安全的电压为不高于36V，小刚实验时用12V电池代替家庭照明电路的好处是12V小于36V，比用照明电路的电源更安全。（2）2两个灯泡并联接入电路，电流表测干路的电流。由并联电路的特点，每个灯的实际电压为额定电压，灯泡正常工作，根据P=UI，灯泡的额定电流为I额=P额U额=6W12V=0.5A由并联电路电流的规律，此时电流表的示数为I=I额+I额=2I额=20.5A=1A3当再接入一只灯泡时，由并联电路电流的规律，电路中的电流变为I=3I额=30.5A=1.5A根据题目条件此时保险丝熔断，说明电流过大，原因是用电器总功率过大。（3）4小明只让一个小灯泡工作，在C、D两点间接入一段导线，电源发生短路，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是发生短路。（4）5电路的电流为1A时，电路正常工作，当电路的电流为1.5A时，保险丝熔断，可知实验中所用的保险丝的熔断电流不大于1.5A。30、小明家有一个规格为“220V100W”的用电器，该用电器可能是_（选填“台灯”、“电饭锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点_触电（均选填“会”或“不会”）。答案：电风扇不会1台灯的电功率在20W左右，电饭锅的电功率在1000W左右，电风扇的电功率在100W左右，所以该用电器可能是电风扇。2断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。20
