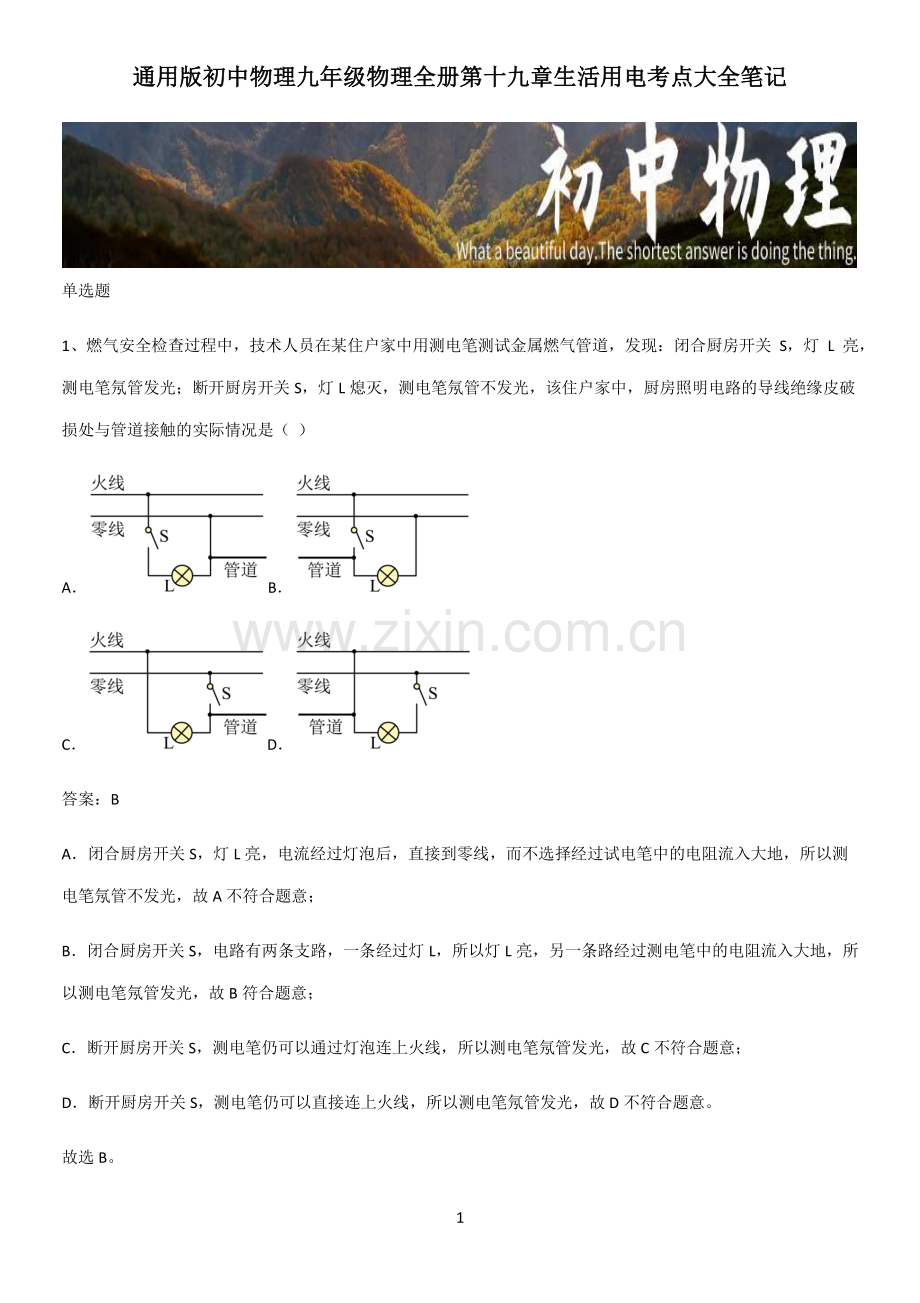

通用版初中物理九年级物理全册第十九章生活用电考点大全笔记.pdf

1 通用版初中物理九年级物理全册第十九章生活用电考点大全笔记通用版初中物理九年级物理全册第十九章生活用电考点大全笔记 单选题 1、燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关 S，灯 L 亮，测电笔氖管发光；断开厨房开关 S，灯 L 熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（）AB CD 答案：B A闭合厨房开关 S，灯 L 亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故 A 不符合题意；B闭合厨房开关 S，电路有两条支路，一条经过灯 L，所以灯 L 亮，另一条路经过测电笔中的电阻流入大地，所以测电笔氖管发光，故 B 符合题意；C断开厨房开关 S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故 C 不符合题意；D断开厨房开关 S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故 D 不符合题意。故选 B。2 2、在如图所示的家庭电路中，闭合开关 S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（）A插座发生短路 B灯泡发生短路 Cde间断路 Def间断路 答案：D AB若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故 A不符合题意；C若de间断路，则灯泡能正常发光，故 C 不符合题意；D若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故 D 符合题意。故选 D。3、如图所示，甲地的电站以恒定电压U给乙地的 A、B 两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（）A为节约成本，入户处的保险丝也可以用铜丝来代替 B同时工作的灯泡数量越多，灯丝两端的电压会越高 C开关都闭合，当 A 灯短路时，会烧坏保险丝和 B 灯 D同时工作的灯泡数量越多，输电线的发热功率越大 3 答案：D A保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A 错误；B家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故 B 错误；C开关都闭合，当 A 灯短路时，灯 B 会被短路，没有电流经过灯 B，灯 B 不会烧坏，由于干路中的电流过大，会烧坏保险丝，故 C 错误；D同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据=2可知，输电线的发热功率变大，故 D 正确。故选 D。4、如图所示是现在一般标准住宅户内配电系统方框图。下列说法不正确的是（）A若插座被短路，漏电保护器会迅速切断电流，保护电路安全 B当站在地上的人不小心单手接触了火线发生触电事故时，漏电保护器会自动断开，迅速切断电流（如图）C空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了 D若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了 答案：A A若插座被短路，电路中的电流过大，空气开关会迅速切断电流，故 A 错误，A 符合题意；B当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，迅速切断电流，对人身起到4 保护作用，故 B 正确，B 不符合题意；C空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了，故 C 正确，C 不符合题意；D若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了，说明这两个孔和火线之间都是接通的，所以故障为零线断路，故 D 正确，D 不符合题意。故选 A。5、关于家庭电路和安全用电，下列说法中错误的是（）A更换灯泡前断开电源开关 B使用测电笔时手要接触笔尾金属电极 C有人发生触电时，应马上用手把人拖开，再施救 D不要让多个大功率用电器同时接在同一个插座上工作 答案：C A更换灯泡前，为了避免触电事故，需要断开电源开关，故 A 正确，A 不符合题意；B使用测电笔时手要接触笔尾金属电极，这样才有电流经过试电笔、人体，流回大地，形成通路，故 B 正确，B 不符合题意；C有人发生触电时，不能用手把人拖开，因为施救的人也会触电，有条件的情况下先断开电源，或者用绝缘棒将电线挑开，故 C 错误，C 符合题意；D不要让多个大功率用电器同时接在同一个插座上工作，避免总功率过大，而造成干路电流过大，而造成安全隐患，故 D 正确，D 不符合题意。故选 C。6、如图，闭合开关 S，调节变阻器滑片 P，发现灯泡 L1 很亮，而灯泡 L2 很暗，出现这种现象的原因是（）5 A灯泡 L2短路 B灯泡 L2的电阻太大 C通过灯 L2的电流比通过灯 L1的电流小 D灯 L2两端的电压比灯 L1两端的电压小 答案：D A两灯泡串联，若灯泡 L2短路，则灯 L2不会亮，故 A 不符合题意；B若灯泡 L2的电阻太大，电路中的电流很小，两个灯都会很暗，故 B 不符合题意；CD两灯串联，通过灯 L2的电流与通过灯 L1的电流一样大，根据P=UI，L1比 L2亮，表明 L1两端电压比 L2两端电压大，故 C 不符合题意，D 符合题意。故选 D。7、在如图所示的照明电路中，闭合开关 S 后，发现灯泡 L 不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（）A开关断路 B灯泡断路 C灯泡短路 D段断路 答案：D A若开关 S 断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故 A 不符合题意；6 B若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故 B 不符合题意；C若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故 C 不符合题意；D若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故 D 符合题意。故选 D。8、迄今为止，广西新能源汽车保有量突破 30 万辆，仅 2022 年 4 月，全区建成投运的公用充电桩共 2140 个。关于充电桩及其使用，符合安全用电的是（）A不用安装漏电保护器 B在未断开电源的情况下进行检修 C充电桩的金属外壳与大地相连 D充电插头的绝缘层破损后仍继续使用 答案：C A每个充电桩在安装时，都要装漏电保护器，电路漏电时，漏电保护器能切断电源，起到保护作用，故 A 不符合题意；B在检修充电桩时，必须要断开电源，不能带电工作，否则会有触电风险，故 B 不符合题意；C充电桩在安装时，要使用三角插头，使用时金属外壳接地，防止外壳漏电，发生触电事故，故 C 符合题意；D充电插头的绝缘层破损后应及时更换，若继续使用，会有触电风险，故 D 不符合题意。故选 C。9、如图是小虎家中电路的一部分，下列说法中正确的是（）7 A电冰箱接入三孔插座后，其外壳与大地相连 B断开开关时，站在地上的人接触A点或B点都不会触电 C可以用漏电保护器来代替保险丝 D为了用电安全，应在乙处安装开关，甲处安装电灯 答案：A A电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故 A 正确；B断开开关时，站在地上的人接触A点时，接触了火线，会触电，故 B 错误；C保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故 C 错误；D若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故 D 错误。故选A。10、如图是小明家家庭电路的一部分。下列叙述中，错误的是（）A开关与灯泡串联 B灯泡与插座串联 8 C当开关 S 断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处 D该插座能将用电器的金属外壳与大地相连 答案：B A开关应与被控制的电路串联，所以，开关应与被控制的灯泡串联，故 A 正确，A 不符合题意；B插座给可移动家用电器供电，所以，插座并联在电路中，即灯泡与插座应并联，故 B 错误，B 符合题意；C当开关 S 断开时，d点与火线相连，用试电笔接触该点时氖管发光；a、c与零线接通，氖管不发光；开关断开时b点与零线相连，氖管不发光，故 C 正确，C 不符合题意；D三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故 D 正确，D 不符合题意。故选 B。11、如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（）A保险盒接法错误，保险盒应该安装在火线上 B二孔插座接法错误，其左端导线应该接在零线上 C开关和灯泡接法正确，开关接在零线上符合安全用电原则 D三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上 答案：C A保险装置应该接在火线上，故 A 正确，不符合题意；B二孔插座左孔接零线右侧孔接火线，故 B 正确，不符合题意；C为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故 C 错误，符合题意；9 D三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故 D 正确，不符合题意。故选 C。12、如图所示是某家庭电路，闭合开关 S1、S2，灯泡 L1正常发光、L2不亮，断开 S1、保持 S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光则故障可能是（）Aac间断路 Bbd间断路 C灯泡 L2断路 Db点到零线之间断路 答案：B A保持 S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故 A 错误；BC测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡 L2未断路，零线部分bd间断路。故 B 正确，C 错误；D闭合开关 S1、S2，灯泡 L1正常发光、L2不亮，则灯泡 L1所在电路正常，故 D 错误。故选 B。13、如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法不正确的是（）A若接地线断了，则人碰到洗衣机金属外壳可能会触电 10 B闭合开关时人接触B点或C点都可能引起触电 C电灯与洗衣机是并联的，开关与电灯是串联的 D把开关接在AB之间比接在CD之间更安全 答案：B A若接地线断了，则洗衣机漏电时，人碰到洗衣机金属外壳可能会触电，故 A 正确，A 不符合题意；B闭合开关时人接触B点，人体加在火线与大地之间，会造成触电事故，闭合开关时人接触C点，人体和CD间的导线并联在电路中，人体的电阻很大，人体被短路，几乎没有电流从人体通过，不会发生触电事故，故 B错误，B 符合题意；C家庭电路中各用电器工作时互不影响，是并联的，即电灯与洗衣机是并联的，开关控制用电器，应与用电器串联，故开关与电灯是串联的，故 C 正确，C 不符合题意；D出于安全用电的考虑，开关应接在火线和灯之间，这样断开开关时，灯不会带电，故把开关接在AB之间比接在CD之间更安全，故 D 正确，D 不符合题意。故选 B。14、小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（）A图中所有元件的连接都符合安全用电要求 BAB两点间电压为 220V C站在地上的人接触A点，不会发生触电事故 D使用洗衣机时应选择插座 C 答案：D 11 A图示中，开关应接在灯泡与火线之间，开关断开时，才能切断火线与灯泡的连接，三孔插座的左孔接零线，右孔接火线，上面的孔与地线相连，二孔插座的左孔接零线，右孔接火线，所以小灯泡与开关的连接错误，故 A错误；BA、B两点都在火线上，则此两点间没有电压，故 B 错误；C站在地上的人接触A点，即人与火线直接接触，那么有电流通过人体再流向大地，所以会发生触电事故，故C 错误；D若洗衣机发生漏电故障，为了让洗衣机外壳上的电及时导走，避免人触电，应选择 C 插座，因为 C 插座的上孔与大地相连，能及时把电导走，故 D 正确。故选 D。15、社区志愿者对居民日常用电常识进行了调查，下列说法符合安全用电的是（）A可用铜丝替代烧断的保险丝 B更换灯泡时要先切断电源 C能用湿布擦拭正发光的灯管 D低于 220V 的电压都安全 答案：B A保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求，故 A 不符合题意；B更换灯泡时要先切断电源，防止手触碰到火线连接的部位发生触点事故，故 B 符合题意；C不能用湿布擦拭正发光的灯管，湿布时容易导电，防止湿布接触到火线链接的部位，发生触电事故，故 C 不符合题意；D只有不高于 36V 的电压对人体才是安全的，故 D 不符合题意。故选 B。多选题 16、对于安全用电的说法中不正确的是（）12 A当电路或电气设备发生短路、严重过载时空气开关会自动断开 B当有人发生触电时，应先救人再断开电源 C只有大功率用电器才需使用三孔插座 D有三线插脚的用电器可以插入二孔插座使用 答案：BCD A当电路或电气设备发生短路、严重过载时，电路中电流过大，此时空气断路器会自动断开，故 A 正确，不符合题意；B发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故 B 错误，符合题意；C有金属外壳的家用电器都要接地，防止金属外壳漏电时发生触电事故，故要使用三孔插座，故 C 错误，符合题意；D有三线插脚的用电器不可以插入二孔插座使用，防止用电器外壳带电，危及人身安全，故 D 错误，符合题意。故选 BCD。17、关于家庭电路和安全用电，下列说法正确的是（）A低于 24V 的电压，人体就可以接触 B使用验电笔时，请勿触碰验电笔后端的金属部分 C高压触电有电弧触电和跨步电压触电两种情形 D一般有金属外壳的电器用两孔插座 答案：AC A对人体的安全电压为不高于 36V，低于 24V 的电压，人体就可以接触，故 A 正确；B使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故 B 错误；C高压触电的两种情形包括电弧触电和跨步电压触电，故 C 正确；D洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电13 时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生，故 D错误。故选 AC。18、关于家庭电路和安全用电，下列做法正确的是（）A有金属外壳的用电器使用三脚插头 B穿绝缘胶鞋在高压线缆带电作业 C应将所有控制用电器工作的开关均接在火线和用电器之间 D用测电笔辨别火线和零线时，手要接触笔尖金属体 答案：ABC A有金属外壳的用电器，必须使用三脚插头，能将用电器的金属外壳与大地相连，以防止漏电时危及人身安全，故 A 正确；B穿绝缘胶鞋在高压线缆带电作业更安全，符合安全用电的原则，故 B 正确；C控制用电器的开关要连接在火线和用电器之间，在断开开关时，用电器与火线断开，符合安全用电的原则，故 C 正确；D使用试电笔时，手指要接触笔尾金属体，笔尖接触电线，手不能接触笔尖的金属体（否则可能会触电），故D 错误。故选 ABC。19、下列关于安全用电的说法正确的是（）A可以在高压线附近放风筝 B雷雨天不要在大树下避雨 C发现有人触电时，应立即切断电源 D使用试电笔时，手不能接触笔尖金属体 14 答案：BCD A安全用电的原则：不接触低压带电体，不靠近高压带电体，在高压线附近放风筝有触电的危险，故 A 错误；B雷电容易击中地面上尖端的突起物，所以雷雨天在大树下避雨比较危险，故 B 正确；C发现有人触电时，应立即切断电源，然后在进行施救，故 C 正确；D使用试电笔时，手必须接触笔尾的金属体，不能接触笔尖金属体，故 D 正确。故选 BCD。20、家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（）A甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都不会触电 B乙图：图中的家庭电路元件的连接顺序是正确的 C丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光 D丁图：当人触电时，应及时切断电源或用干木棒挑开电源线 答案：AD A甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故 A 正确；B电能表测量整个家庭消耗电能的多少，要安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故 B 错误；C常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故 C 错误；15 D发生触电事故时，应及时切断电源或用干木棒挑开电源线，故 D 正确。故选 AD。21、下列关于家庭电路和安全用电的说法中正确的是（）A用试电笔接触火线氖管发光时，一定有电流通过人体 B所有家用电器的外壳都必须接地 C当有人触电时，应该立即切断电源 D空气开关跳闸，一定是电路中的电流过大 答案：ACD A在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流经过人体形成回路，只不过电流太小不会危及人身安全，故A正确；B为了保证人身安全，有金属外壳的用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，其它用电器的外壳可以不接地，故B错误；C发现有人触电后，应该首先切断电源，然后再进行其它的救护措施，故C正确；D家庭电路中空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，在电压不变时，电流过大造成的，故D正确。故选 ACD。22、中国首条十千伏三相同轴交流超导电缆试验成功并将在上海与杭州之间进行应用测试。下列有关说法中正确的是（）A十千伏属于低压，可以靠近但不要触摸 B用超导体制作电热丝，发热效果极好 C超导材料可以减少电热造成的能量损失 D无论是否使用超导，总能量是守恒的 16 答案：CD A十千伏属于高压，不可以靠近也不要触摸，故 A 错误；B超导体的电阻极小，看成电阻为零，发热效果不好，故 B 错误；C超导材料的电阻小，是极好的导电材料，电热造成的能量损失小，故 C 正确；D能量既不能创造，也不能消失，所以无论是否使用超导，总能量是守恒的，故 D 正确。故选 CD。23、下列对家庭电路认识正确的是（）A如图甲安装该电能表的家庭同时使用的用电器总功率不能超过 4400W B如图乙，断开保险丝并在保险丝处安装校验灯 L0，若闭合开关 S1，校验灯不亮，则一定是 L1短路 C用如图丙所示的方法使用正常的测电笔，会发生触电事故 D如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关 答案：AD A电能表上所标“10（20）A”中，说明电能表平时工作允许通过的最大电流 I最大=20A 电能表工作电压 U=220V 则电路中同时使用的用电器的最大电功率 17 P最大=UI最大=220V20A=4400W 即电路中同时使用的用电器总功率不能超过 4400W，故 A 正确；B如图乙，断开保险丝并在保险丝处安装校验灯 L0，若闭合开关 S1，校验灯不亮，说明该支路断路了，故 B 错误；C使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故 C 错误；D空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故 D 正确。故选 AD。24、如图是某家庭电路的一部分，下列说法中正确的是（）A电冰箱接入三孔插座后，其外壳与大地相连 B断开开关 S 时，用试电笔接触 B 点氖管不会发光 C保险丝的作用可以用漏电保护器来代替 D闭合开关 S 时，若电灯不亮，保险丝未烧断，可能是电灯断路 答案：ABD A电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故 A 错误；B断开开关 S 时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故 B 正确；C漏电保护器只有在电路发生漏电或有人触电时才会切断电源，当电路电流过大时，保险丝容易熔断而保护电路，故 C 错误；18 D若闭合开关 S 时，电灯不亮，保险丝未烧断，说明电路没有发生短路，可能是电灯断路，故 D 正确。故选 ABD。25、下列关于生活中的一些电路连接说法中，正确的是（）A教室里有六盏日光灯，每两盏灯由一只开关控制，则这六盏灯的连接方式是并联 B道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才会亮，所以声控开关和光控开关是串联的 答案：ACD A教室中的日光灯，虽然每两盏灯由一只开关同时控制，但每盏灯工作都互不影响，所以一定是并联，故 A 正确；B道路两旁的路灯，晚上同时亮，早上同时灭，由于它们工作时互不影响，因此是并联的，故 B 错误；C一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，因此它们是并联连接，故 C 正确；D楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故 D 正确；故选 ACD。填空题 26、家庭电路中，电灯与电视机是_（选填“串联”或“并联”）的；一盏标有“220V 100W”字样的白炽灯，在正常发光过程中，它的两端的电压为_伏，同时它是将电能转化为_ 能和光能。答案：并联 220 内 1家庭电路中，电灯与电视机，它们是相互不影响工作的，所以电灯与电视机是并联的。2白炽灯上标有 220V，即白炽灯的额定电压是 220V，这表示白炽灯正常工作时其两端电压为 220V。19 3白炽灯工作时，发出光并且温度上升，所以它是将电能转化为内能和光能。27、上海地区家庭电路的电压为_伏，电冰箱与空调是_连接的，电灯与控制它的开关是_连接的。（后两空均选填“串联”或“并联”）答案：220 并联 串联 1我国家庭电路的电压为 220V，那么上海地区家庭电路的电压也一样为 220V。2家庭电路之间要并联连接，它们的工作才不会相互干扰，所以电冰箱和空调是并联连接。3电灯与控制它的开关是串联连接，开关才能控制电灯的通断。28、小明家新购买了一台“220V 6600W”的即热式热水器。（1）在其他条件相同时，导线的横截面积越大，电阻越_，允许通过的最大电流越大，所以安装师傅选用较粗的铜芯导线。同时，为确保用电安全，热水器的金属外壳要_；（2）小明洗头时，该热水器共正常工作 5min，消耗的电能为_J；吹干头发后，用塑料梳子梳头，头发越梳越蓬松，这是头发与梳子摩擦后带同种电荷而相互_的结果。答案：小 接地线 1.98 106 排斥（1）1根据=得，在其他条件相同时，导线的横截面积越大，电阻越小，允许通过的最大电流越大，所以安装师傅选用较粗的铜芯导线。2为确保用电安全，国家规定带有金属外壳的家用电器，其金属外壳必须接地，故热水器的金属外壳要接地线。（2）3小明洗头时，该热水器共正常工作 5min，消耗的电能为 =额=6600W 5 60s=1.98 106J 4同种电荷相互排斥，异种电荷相互吸引。用塑料梳子梳头，头发越梳越蓬松，这是头发与梳子摩擦后带同种电荷而相互排斥的结果。29、如图是人们常用的插线板。可以用_来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与_相连，以防止触电事故的发生。20 答案：试电笔（或测电笔）地线（或大地、地面、地、地球）1可以用试电笔来判断插孔接的是火线还是零线。2当把三脚插头插入三孔插座中时，接地线会将用电器的金属外壳与大地相连，这样可以防止因为用电器金属外壳的意外带电而发生的触电事故的出现。30、标有“PZ220 60”的白炽灯正常工作电压为_V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_，其工作原理是利用电流的_效应。答案：220 低 热 1标有“PZ220 60”的白炽灯，额定电压为 220V，额定功率为 60W，其正常工作电压为 220V。23家庭电路中的保险丝是由电阻率大熔点低的铅锑合金制成的，当过大的电流通过保险丝时，电能转化为内能，使保险丝的内能增大、温度升高，由于保险丝的熔点较低，此时熔化切断电路，起到保护电路的作用，则保险丝是利用电流的热效应工作的。
