通用版初中物理九年级物理全册第十九章生活用电考点总结

1

单选题

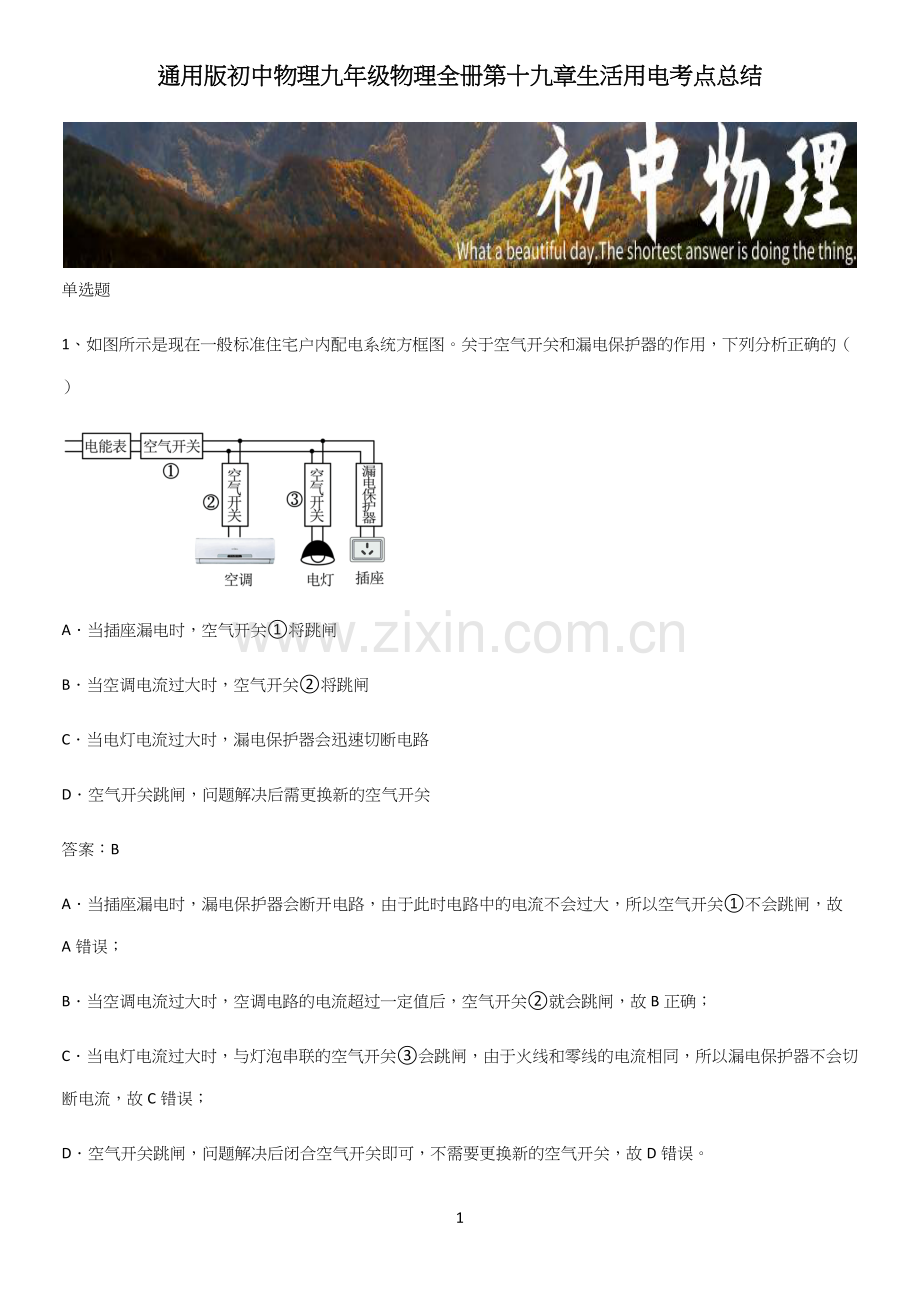

1、如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）

A．当插座漏电时，空气开关①将跳闸
B．当空调电流过大时，空气开关②将跳闸
C．当电灯电流过大时，漏电保护器会迅速切断电路
D．空气开关跳闸，问题解决后需更换新的空气开关
答案：B
A．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；
B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；
C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
故选B。

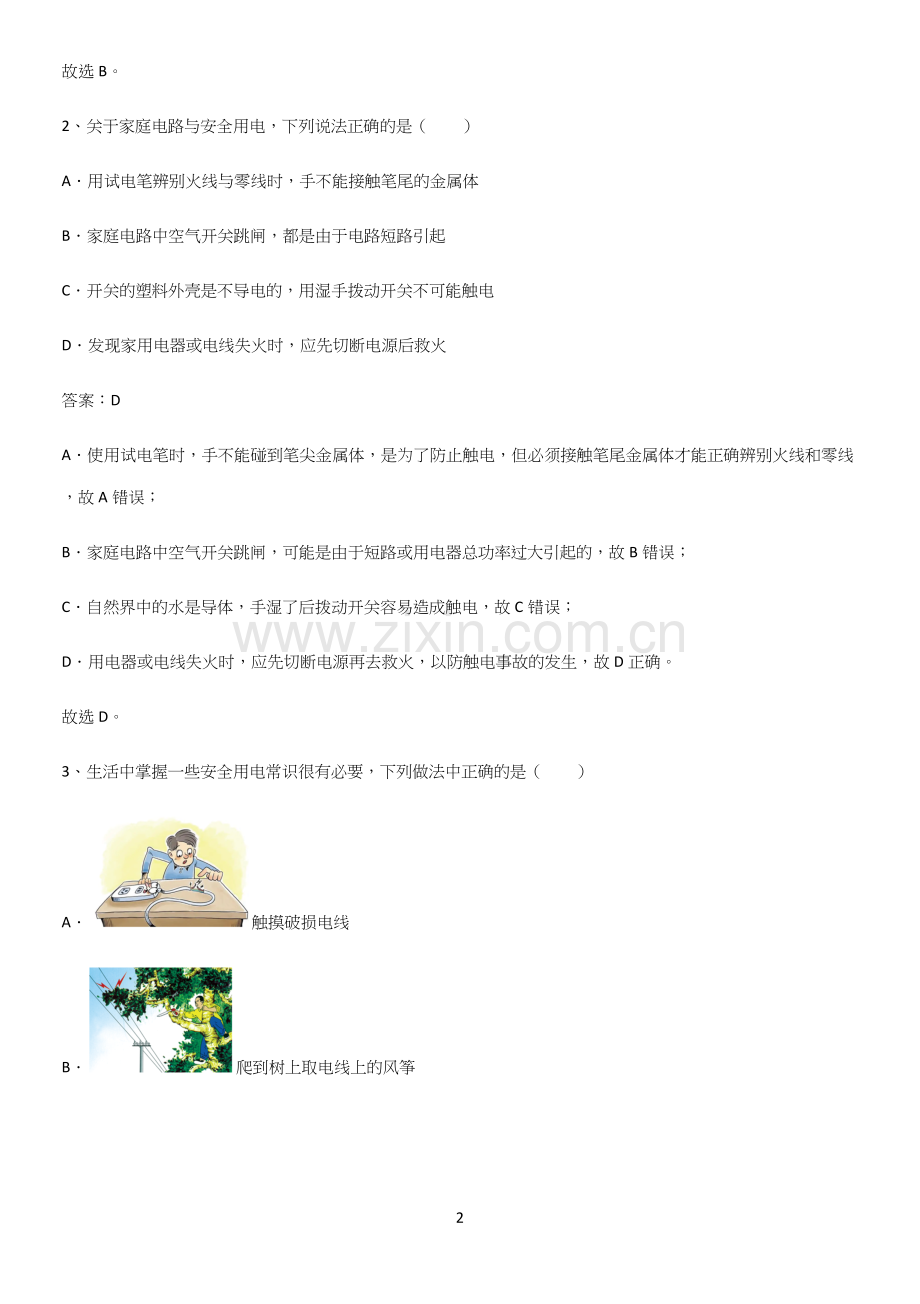

2、关于家庭电路与安全用电，下列说法正确的是（　　）
A．用试电笔辨别火线与零线时，手不能接触笔尾的金属体
B．家庭电路中空气开关跳闸，都是由于电路短路引起
C．开关的塑料外壳是不导电的，用湿手拨动开关不可能触电
D．发现家用电器或电线失火时，应先切断电源后救火
答案：D
A．使用试电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故A错误；
B．家庭电路中空气开关跳闸，可能是由于短路或用电器总功率过大引起的，故B错误；
C．自然界中的水是导体，手湿了后拨动开关容易造成触电，故C错误；
D．用电器或电线失火时，应先切断电源再去救火，以防触电事故的发生，故D正确。
故选D。
3、生活中掌握一些安全用电常识很有必要，下列做法中正确的是（　　）
A． 触摸破损电线
B． 爬到树上取电线上的风筝
C． 用干木棒拨开触电者身上的电线
D． 同时在一个插板上用很多电器
答案：C
A．触摸破损电线，非常容易发生触电事故，故A不正确；
B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；
C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；
D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。
故选C。
4、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（  ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
答案：B
A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。
5、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（　　）

A．该断路器应安装在进户线的火线上
B．双层金属片是用不同材料金属制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原
答案：C
A．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；
B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；
C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；
D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。
故选C。
6、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（  ）

A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
答案：D
B．闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故B错误；
A．断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
C．若灯L2所在支路开路，d点氖管不发光，故C错误;
D．若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故D正确。
故选D。
7、在如图所示的各场景中，符合安全用电要求的是（　　）
A．导线绝缘层破损
B．同时使用大功率电器过多
C．冰箱外壳接地
D．双手同时分别接触火线和零线
答案：C
A．导线绝缘层破损后，容易出现漏电现或短路，不符合安全用电要求，故A不符合题意；
B．同时使用大功率电器过多，功率过大会导致电路中的电流过大发热严重，容易引起火灾，不符合安全用电要求，故B不符合题意；
C．冰箱外壳接地是为了防止外壳带电而发生触电现象，符合安全用电的要求，故C符合题意；
D．双手同时分别接触火线和零线会造成触电现象，不符合安全用电要求，故D不符合题意。
故选C。
8、现代生活离不开电，下列符合安全用电规范的是（　　）
A．用正在充电的手机接听电话
B．家庭电路中装有空气开关和漏电保护器
C．发现有人触电立即用手将其拉开
D．用湿布擦拭正在工作的用电器
答案：B
A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
B．家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。
故选B。
9、如图是一个住宅户内的配电系统方框图。下列说法中正确的是（　　）

A．空气开关Q与吊灯灯泡是并联
B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用
D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
答案：C
A．空气开关Q控制吊灯灯泡，所以空气开关Q与吊灯灯泡是串联，故A错误；
B．P处位于火线上，用试电笔接触P处的导线氖管会发光，故B错误；
C．当站在地上的人不小心用手指接触到插孔M内的金属片时，有电流经过人体进入大地，使火线上的电流大于零线上的电流，漏电保护器会迅速切断电流，对人身起到保护作用，故C正确；
D．当N处的空气开关跳闸时，是因为电路电流过大，可能是用电器总功率过大或者某处发生短路引起的，所以不一定是空调和吊灯同时使用引起的，故D错误。
故选C。
10、关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
答案：B
A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
11、下图中符合安全用电的做法是（　　）
A． 使用试电笔时手用按住金属笔卡
B． 多个大功率用电器同时工作
C． 两只手分别接触火线和零线
D． 用湿毛巾擦拭电器
答案：A
A．使用试电笔时，手应按住金属笔卡，笔尖接触导线，如果测的是火线，电流经试电笔、人体、大地回到供电设备，试电笔会发光，如果测的是零线，试电笔不发光，这样就能辨别火线和零线了，故A符合题意；
B．多个大功率用电器同时工作，会导致电路中的电流过大，保险丝可能会熔断，故B不符合题意；
C．两只手分别接触火线和零线，会形成电流通路，有电流经过人体，人体会触电，故C不符合题意；
D．湿毛巾是导体，用湿毛巾擦拭电器，可能会发生触电事故，故D不符合题意。
故选A。
12、如图所示是关于生活用电的四幅图片，下列说法中不正确的是（  ）

A．甲图中当空气开关跳闸后，应该检查电路再重新闭合空气开关就可以工作了
B．乙图中的试电笔也可以检查电气设备的外壳是否跟火线连通
C．丙图中三脚插头标有①的那个脚比较长，它现在和室外的大地相连，②、③接用电部分
D．丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害
答案：C
A．甲图中当空气开关跳闸后，应该检查电路，排查跳闸的原因，整修后再重新闭合空气开关就可以工作了，故A正确，A不符合题意；
B．乙图中的试电笔可以检查电气设备的外壳是否带电，当外壳带电时，试电笔的氖管会发光，故B正确，B不符合题意；
C．丙图中三脚插头标有①的那个脚比较长，它现在和用电器的金属外壳相连，②、③接用电部分，故C错误，C符合题意；
D．丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害，故D正确，D不符合题意。
故选C。
13、如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（　　）

A．图中保险盒接法正确
B．图中两孔插座接法错误，其右端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
答案：D
A．图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A错误；
B．图中两孔插座的右孔接火线是正确的，左孔接在地线上是错误的，应该接在零线上，故B错误；
C．电灯的开关应安装在火线上，接在零线上不符合安全用电原则，故C错误；
D．图中三孔插座“左零右火上接地”，接法正确，电冰箱有金属外壳，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电发生触电事故，故D正确。
故选D。
14、如图所示，关于家庭电路，下列说法错误的是（　　）

A．图甲中洗衣机插头上标着字母E的导线与洗衣机的金属外壳相连
B．图乙是空气开关，当家庭电路中电流过大时会“跳闸”
C．图丙是漏电保护器，会在插座被短路时迅速切断电流
D．图丁中试电笔通常也用来检查电气设备的外壳是否带电
答案：C
A．三脚插头的头上标着字母E的导线与用电器的金属外壳相连，使用中与地线相接，避免因金属外壳漏电而引发的触电，故A正确，A不符合题意；
B．家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确，B不符合题意；
C．漏电保护器，是电路中发生漏电问题，通过保护器中火线和零线中电流不相等，从而切断电源保护电路，插座被短路时，火线和零线中电流虽然变大，但仍然相等，故漏电保护器不会工作，故C错误，C符合题意；
D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体，大地形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D正确，D不符合题意。
故选C。
15、下列做法中符合安全用电原则的是（　　）

A．图甲：定期检查电路防止发生用电事故
B．图乙：带有水的手插拔用电器插头
C．图丙：大功率用电器同时在插排上使用
D．图丁：不关闭电源而移动家用电器
答案：A
A．电线上的绝缘层破损，当人去触摸插头时就可能使人体和带电体接触,就会造成触电事故，十分危险，故应及时更换，所以要定期检查电路防止发生用电事故，故A符合题意；
B．水是导体，手上有水时，插拔用电器插头，容易发生触电，所以插拔用电器插头时，应先把手上的水擦干，故B不符合题意；
C．当多个大功率的用电器同时使用在同一个插排上时，会使插排中的电流过大，超过插排的负荷而发生危险，故C不符合题意；
D．在移动家用电器时难免会产生一些震动，如果不关闭电源移动家用电器，很有可能会使其内部线路发生短路，从而导致家用电器发生损坏；如果家用电器外壳或电源线发生漏电，那么不关闭电源移动家用电器的人还会发生触电事故。故D不符合题意。
故选A。
多选题
16、如图所示是使用试电笔检验插座时的情景，下列说法正确的是（　　）

A．试电笔笔尾金属体是导体，手不能触碰
B．若试电笔发光，说明该插孔连接的是火线
C．若台灯和电脑同时使用这个插座，它们是并联的
D．使用三孔插座的用电器一定是大功率的用电器
答案：BC
AB．在测试时，手要触碰试电笔笔尾金属体，若试电笔发光，说明该插孔连接的是火线，故A错误，B正确；
C．若台灯和电脑同时使用这个插座，工作时互不影响，它们是并联的，故C正确；
D．外壳是金属的用电器，要使用三孔插座，防止因外壳带电而发生触电事故，故D错误。
故选BC。
17、如图所示，是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱的三脚插头接入电路能保证其外壳接地
C．为用电安全，应在甲处安装电灯，乙处安装开关
D．站在地上的人若用手直接接触A点，会有触电危险
答案：BD
A．由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故C错误；
D．站在地上的人接触A点（火线）和大地形成回路是会触电的，故D正确。
故选BD。
18、学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图（如图所示），如果他先闭合开关S1，让电冰箱开始工作，然后依次闭合灯泡开关，那么（  ）

A．接入电路的总电阻变小
B．火线和零线中的电流都变大
C．通过各用电器中的电流都相等
D．电冰箱的功率较大，它两端的电压更高
答案：AB
A．先闭合开关S1，让电冰箱正常工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，横截面积越大，电阻越小，即接入电路的总电阻变小，故A符合题意；
B．依次闭合灯泡开关，总电阻减小，根据欧姆定律
I=UR
可知，在电压一定时，电流变大，故B符合题意；
C．各用电器并联，用电器两端的电压相等，根据
I=PU
可知，各用电器电功率不相等，电流不相等，故C不符合题意；
D．家庭电路中，所有用电器都是并联关系，并联电路中，各支路两端电压等于电源电压，所以电冰箱和其它用电器的电压相等，故D不符合题意。
故选B。
19、关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指千万不要接触笔尖金属体B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是总电流过大D．控制电灯的开关，要连接在零线和电灯之间
答案：AC
A．使用试电笔时，手指要接触金属尾，不能接触笔尖金属体，若接触笔尖金属体，会触电，故A正确；
B．为了安全用电，搬动电器前需要断开电源开关，故B错误；
C．空气开关跳闸，一定是总电流过大，可能是功率过大，也可能是电路中有短路的部分，故C正确；
D．控制电灯的开关，要连接在火线和电灯之间，故D错误。
故选AC。
20、今天的生活处处需要用电，在用电过程中，我们可能会遇到以下4个选项描述的一些现象。在这些现象中，可能引起家庭电路中空气开关跳闸的是（  ）
A．控制灯的开关中两个线头相碰B．插座中分别与火线和零线连接的两个线头相碰
C．电路中增加了大功率的用电器D．插头与插座接触不良
答案：BC
A．开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故A不符合题意；
B．插座中的两个线头相碰，会造成短路，从而造成电流过大，引起家庭电路中空气开关跳闸，故B符合题意；
C．电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸，故C符合题意；
D．插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸，故D不符合题意。
故选BC。
21、下列关于生活用电的叙述说法正确的是（　　）
A．控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线
B．三孔插座的中间的孔是接火线的
C．有金属外壳的用电器，金属外壳一定要接地线
D．站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流
答案：ACD
A．控制灯的开关一端要接火线，为了保证开关断开后，灯泡彻底断电，避免触电事故，螺丝口灯座的螺旋外套要接零线，也是为了避免人接触到螺旋外壳而发生触电事故，故A正确；
B．三孔插座的中间的孔是地线的，遵循左零右火中接地的原则，故B错误；
C．有金属外壳的用电器，金属外壳一定要接地线，避免金属壳带电而引发触电事故，故C正确；
D．站在地上的人接触了火线并且与大地构成通路时，有一部分电流流到了大地，“漏电保护器”检测到火线和零线电流存在不同，从而会自动切断电流，故D正确。
故选ACD。
22、下列说法中正确的是（　　）
A．负电荷定向移动也能形成电流
B．家庭电路中，工作的各用电器的连接方式是并联
C．导体的电阻是由导体的长度、横截面积及电压决定的
D．实际电功率大的用电器消耗的电能一定多
答案：AB
A．电荷的定向移动形成电流，正电荷的定向移动和负电荷的定向移动都能形成电流，故A正确；
B．家庭电路中，各用电器独立工作、互不影响，所以各用电器是并联的，故B正确；
C．导体的电阻与电压和电流无关，是导体本身的一种性质，与材料、横截面积和长度有关，故C错误；
D．由W=Pt可知消耗的电能与实际功率和通电时间有关，实际功率大，通电时间小，消耗的电能不一定多，故D错误。
故选AB。
23、如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法不正确的是（　　）

A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，总功率太大
D．乙图是由于电路总电阻太小，总功率太小
答案：BCD
AB．甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，导致电路中电流过大，保险丝烧断，故A正确，不符合题意；故B不正确，符合题意；
CD．乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式P=UI可知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故CD错误，符合题意。
故选BCD。
24、关于家庭电路，下列说法正确的是
A．控制灯的开关被短路，空气开关不会跳闸
B．空气开关“跳闸”后，应立即复位
C．与带电体不接触也会发生触电
D．家庭电路中，空气开关跳闸不一定是用电总功率过大
答案：ACD
A．控制灯的开关被短路，相当于开关闭合但是不能断开，空气开关不会跳闸，故A正确；
B．空气开关“跳闸”后，应先检查电路，排除故障后，再复位空气开关，故B错误；
C．靠近高压带电体时会发生电弧触电，所以与带电体不接触也会发生触电，故C正确；
D．家庭电路中，空气开关跳闸不一定是用电总功率过大，还可能是电路短路导致电流过大而跳闸，故D正确。
故选ACD。
25、关于家庭电路及安全用电，下列说法不正确的是（　　）
A．使用试电笔，手应触碰笔尾金属体
B．空气开关跳闸，说明电路中出现短路现象
C．有金属外壳的家用电器，金属外壳可以接地，也可以不接地
D．家庭电路中各用电器是并联的，我国家庭电路的电压为220V
答案：BC
A．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故A正确，A不符合题意；
B．空气开关“跳闸”可能是电路中的总功率过大，也可能是发生短路，故B错误，B符合题意；
C．有金属外壳的家用电器，金属外壳必须接地，否则一旦金属外壳带电，则会发生触电事故，故C错误，C符合题意；
D．在家庭电路中各用电器之间相互不影响工作，都是并联的，我国家庭电路的电压是220V，故D正确，D不符合题意。
故选BC。
填空题
26、上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。

答案：     220     并联     bc##cb
[1]中国的家庭电路电压规定为220V，工厂电压为380V。
[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。
[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。
27、保险丝：电路符号：
材料：保险丝是由电阻率大、______低的铅锑合金制成的；（原因：保险丝电阻较大，使得电能转化为热的功率比较______，保险丝温度易______，达到熔点后就自动熔断。）
保险丝规格：保险丝越______，额定电流越______；
选择：保险丝的额定电流等于或稍大于家庭电路的______工作电流；
连接：保险丝应______在家庭电路的干路上，且一般只接在______上；
注意事项：不能用______的保险丝或______、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断；
电能表、闸刀开关和保险丝是按照______依次连接在家庭电路干路上的。
答案：     熔点     大     升高     细     小     最大正常     串联     火线     较粗     铁丝     电能表、闸刀开关和保险丝
[1]材料：保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的。
[2][3]原因：保险丝电阻较大，当电路中有过大电流通过时，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点，保险丝自动熔断，切断电路，从而起到保护电路的作用。
[4][5]保保险丝规格：险丝越细，电阻越大，它的额定电流越小。
[6]选择：选用保险丝的原则是保险丝的额定电流等于或稍大于电路中的最大正常工作电流。
[7][8]连接：保险丝应串联在家庭电路的干路上，通常安装在火线上。
[9][10]注意事项：不能用较粗的保险丝，因为电阻较小，也不能用铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断，不符合安全用电标准。
[11]进户线进入用户，首先经过电能表，然后再接闸刀开关，防止偷电；保险丝一定接在闸刀开关后面，方便更换保险丝；电能表、总开关、保险丝的顺序不能颠倒。
28、电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。
答案：     伏特     220V     36V
[1]电压的基本单位是伏特，记忆一节干电池电压为1.5V。
[2]一块铅蓄电池电压为2V；中国家庭电路电压为220V。
[3]对人体的安全电压不高于36V。
29、在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是 ______。
答案：     并联     插头处短路
[1] 在家庭电路中，各用电器之间互不影响且两端的电压都相等，所以各用电器之间是并联连接的。
[2] 当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，这说明干路电流过大，其原因可能是烤箱的插头处短路。
30、家庭电路中，电灯与电视机是______的（选填“串联”或“并联”），标有“ 220V  40W” 字样的电灯正常工作时，两端的电压为______伏，正常工作 5 小时，耗电______度。
答案：     并联     220     0.2
[1]家庭电路中，各用电器之间互不影响，是并联的，故电灯与电视机是并联的。
[2]标有“ 220V   40W” 字样的电灯，额定电压为220V，即正常工作的电压为220V。
[3]正常工作 5 小时，耗电为
W=Pt=0.04kw×5h=0.2kw·h
即正常工作 5 小时，耗电0.2度。
