GBT15912018低合金高强度结构钢.doc

目 次

前言...........................................................1
1范围.........................................................1
2规范性引用文件...............................................1
3术语和定义...................................................2
4牌号表示方法.................................................3
5订货内容.....................................................3
6尺寸、外形.重量..............................................3
7技术要求.....................................................4
8实验方法.....................................................16
9检验规则.....................................................16
10包装、标识和质量证明书......................................17
附录A (资料性附录)国内外标准牌 号对照表...................18

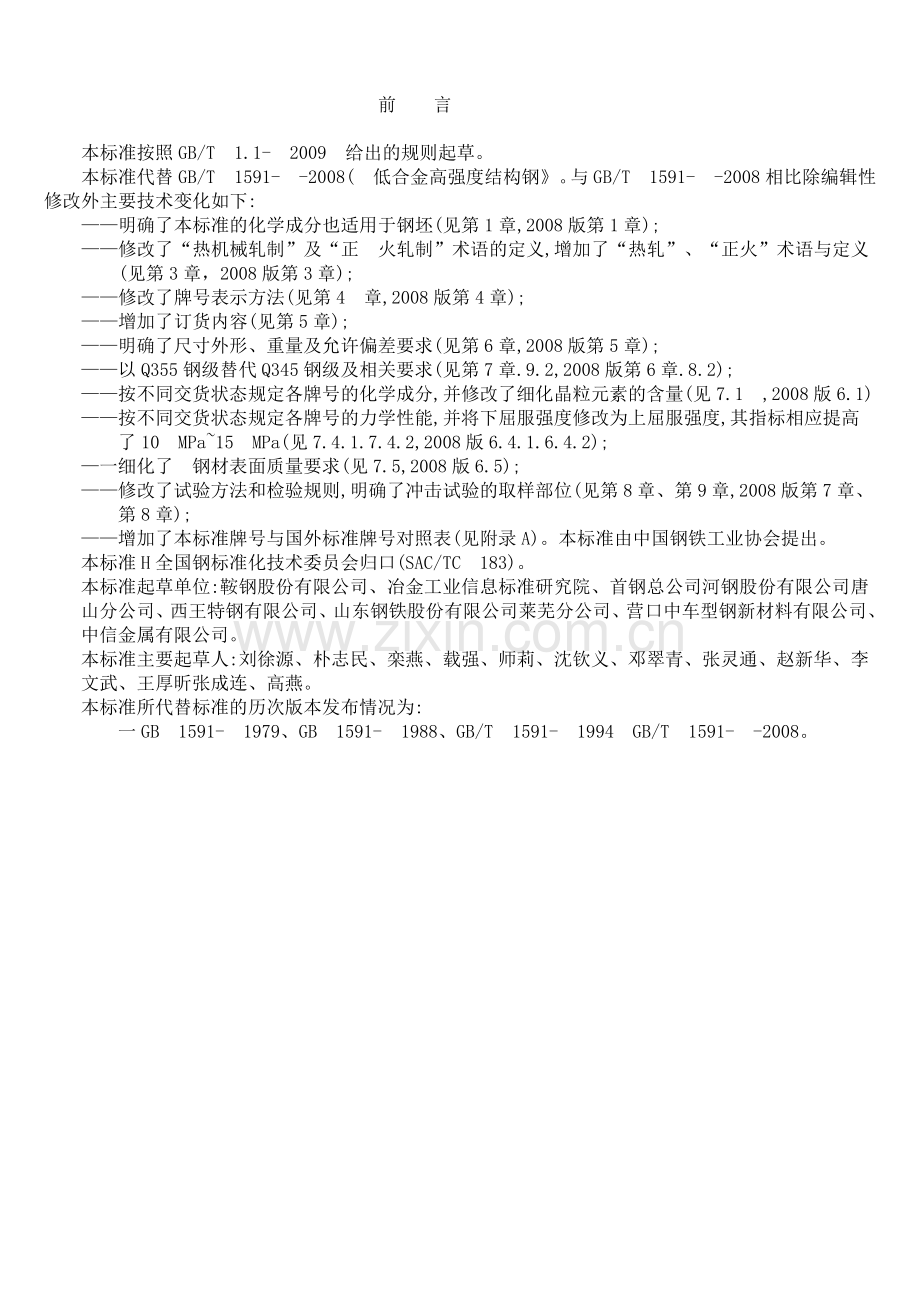

前  言

  本标准按照GB/T 1.1- 2009 给出的规则起草。
  本标准代替GB/T 1591- -2008( 低合金高强度结构钢》。与GB/T 1591- -2008相比除编辑性修改外主要技术变化如下:
  ——明确了本标准的化学成分也适用于钢坯(见第1章,2008版第1章);
  ——修改了“热机械轧制”及“正 火轧制”术语的定义,增加了“热轧”、“正火”术语与定义
(见第3章，2008版第3章);
  ——修改了牌号表示方法(见第4 章,2008版第4章);
——增加了订货内容(见第5章);
——明确了尺寸外形、重量及允许偏差要求(见第6章,2008版第5章);
——以Q355钢级替代Q345钢级及相关要求(见第7章.9.2,2008版第6章.8.2);
——按不同交货状态规定各牌号的化学成分,并修改了细化晶粒元素的含量(见7.1 ,2008版6.1)
——按不同交货状态规定各牌号的力学性能,并将下屈服强度修改为上屈服强度,其指标相应提高
了10 MPa~15 MPa(见7.4.1.7.4.2,2008版6.4.1.6.4.2);
—一细化了 钢材表面质量要求(见7.5,2008版6.5);
——修改了试验方法和检验规则,明确了冲击试验的取样部位(见第8章、第9章,2008版第7章、
第8章);
——增加了本标准牌号与国外标准牌号对照表(见附录A)。本标准由中国钢铁工业协会提出。
本标准H全国钢标准化技术委员会归口(SAC/TC 183)。
本标准起草单位:鞍钢股份有限公司、冶金工业信息标准研究院、首钢总公司河钢股份有限公司唐
山分公司、西王特钢有限公司、山东钢铁股份有限公司莱芜分公司、营口中车型钢新材料有限公司、
中信金属有限公司。
本标准主要起草人:刘徐源、朴志民、栾燕、载强、师莉、沈钦义、邓翠青、张灵通、赵新华、李
文武、王厚昕张成连、高燕。
本标准所代替标准的历次版本发布情况为:
一GB 1591- 1979、GB 1591- 1988、GB/T 1591- 1994 GB/T 1591- -2008。

1范围
本标准规定了低合金高强度结构钢的牌号表示方法、订货内容、尺寸、外形、重量技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于一-般结构和工程用低合金高强度结构钢钢板、钢带、型钢、钢棒等。其化学成分也适用于钢坯。

2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 222 钢的 成品化学成分允许偏差
GB/T 223.3 钢铁及合金化学 分析方法二安替比林甲烷磷钥酸重量法测定磷量
GB/T 223.9钢铁及合金铝含量的测定铬天青 S分光光度法
GB/T 223.11钢铁及 合金 铬含量的测定可 视滴定或电位滴定法
GB/T 223.14钢铁及 合金化学分析方法钽试剂萃 取光度法测定钒含量
GB/T 223.17钢铁及合 金化学分析方法二安替比林甲烷光度法测定钛量
GB/T 223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量
GB/T 223.23钢铁及合金镍含量对测定 丁 二酮肟分光光度法
GB/T 223.26钢铁及合金钥含量的测定硫 氰酸盐分光光度法
GB/T 223.37钢铁及 合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量
GB/T 223.40钢铁及合金倪含量的测定 氣磺酚 S分光光度法
GB/T 223.60钢铁及合 金化学分析方法高氯酸脱 水重量法测定硅含量
GB/T 223.63钢铁及合金 化学分析方法高 碘酸钠(钾)光度法测定锰量
GB/T 223.68钢铁及合 金化学分析方法管 式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.69钢铁及合金碳含量的测定 管 式炉内燃烧后气体容量法
GB/T 223.76钢铁及合金化学分析方法火焰 原子吸收光谱法测定钒量
GB/T 223.78钢铁及合金化学分析方法姜黄素 直接光度法测定硼含量
GB/T 223.79 钢铁多元素含量的测定 X-射线荧光光谱法(常规法)
GB/T 223.84钢铁及合金钛含量的测定 二安 替比林甲烷分光光度法
GB/T 228.1金属材料 拉伸试验 第1 部分:室温试验方法
GB/T229金属材料夏比摆锤冲击试验方法
GB/T 232  金属材料弯 曲试验方法
GB/T247钢板和钢带包装、标志及质量证明书的--般规定
GB/T 702  热轧钢棒尺寸、外形、重量及允许偏差
GB/T 706  热轧型钢
GB/T 709热轧钢板和钢带尺寸、 外形、重量及允许偏差
GB/T2101型钢验收、包装、标志及质量证明书的-般规定

GB/T 2975- -2018 钢及钢产品力学性能试验取样位置及试样制备
GB/T 4336 碳素 钢和中低合金钢多 元素含量的测定火 花放电原子发射光谱法(常规法)
GB/T 5313 厚度方向性能钢板
GB/T 8170 数值修约规则 与极限数值的表示和判定
GB/T 11263热轧H型钢和剖分T型钢
GB/T 14977热轧 钢板表面质量的一.般要求
GB/T 17505钢及 钢产品 交货一般技术要求
GB/T 20066钢和铁化学 成分测定用试样的取样和制样方法
GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)
GB/T 20124钢铁氮含量的测定 惰性气体熔 融热导法(常规方法)
GB/T 20125低合 金钢 多元素含量的测定电感耦合等离子体原子发射光谱法
GB/T28300热轧棒材和盘条表面质量等级交货技术条件YB/T 4427热轧型钢表面 质量- -般要求

3术语和定义
下列术语和定义适用于本文件。
3.1
热轧as-rolled;AR 或WAR
钢材未经任何特殊轧制和/或热处理的状态。
3.2
正火normalized
N
钢材加热到高于相变点温度以上的一个合适的温度,然后在空气中冷却至低于某相变点温度的热处理工艺。
3.3
正火轧制 normalizing rolling
+N
最终变形是在--定温度范围内的轧制过程中进行,使钢材达到一种正火后的状态,以便即使正火后也可达到规定的力学性能数值的轧制工艺。
注:对于正火轧制,在一些出版物中也称“控制轧制”。
3.4
热机械轧制thermomechanical processed
M
钢材的最终变形在一-定温度范围内进行的轧制工艺,从而保证钢材获得仅通过热处理无法获得的性能。
注1:可能会降低钢材强度值的热成型或580C以上温度的焊后热处理不宜应用。根据相关的技术规范,火焰矫直是允许应用的。
注2:热机械轧制可以包括回火或无回火状态下冷却速率提高的过程,回火包括自回火但不包括直接淬火及淬火加回火。
注3:也称TMCP(热机械控制过程)，在一些出版物中也称“控制轧制”。

4牌号表示方法
4.1  钢的牌号由代表屈服强度“屈”字的汉语拼音首字母Q、规定的最小上屈服强度数值、交货状态代号、质量等级符号(B、C、D、E、F)四个部分组成。
注1:交货状态为热轧时,交货状态代号AR或WAR可省略;交货状态为正火或正火轧制状态时,交货状态代号均用N表示。
注2: Q+规定的最小上屈服强度数值十交货状态代号,简称为“钢级”。示例: Q355ND.其中:
Q———钢的屈服强度的“屈”字汉语拼音的首字母;
355——规定 的最小上屈服强度数值，单位为兆帕(MPa);
N———交货状态为正火或正火轧制:
D———质量等级为D级。
4.2当需方要求钢板具有厚度方向性能时,则在上述规定的牌号后加上代表厚度方向(Z向)性能级别的符号,如: Q355NDZ25。

5订货内容

5.1按本标准订购的 合同或订单应包括下列内容:
  a) 本标准编号;
b) 产品类型;
  c) 钢的牌号(钢级+质量等级);
  d)尺寸 、外形及允许偏差(见第6章);
  e)交货 的重量(或数量);
f)所有要求的选择内容(见 5.2)。

5.2经供需双方 协商,并在合同中注明,可选择下列内容作为本标准的订货内容。如果需方在提供询单和订购时未指明，则产品按5.1供货。
  a)碳当量或焊接裂纹敏感性指数(Pcm)(见7.1.3,表6);
b)添加合金元素及其含量(见7.1.6,表1,表3,表5);
c)供应商品钢坯时 的化学成分下限(见7.1.8);
d)成品分析(见7.1.9);
e)冶炼方法(见7.2);
  f)冲击试验温度 及冲击试验取样方向(见表11);
g)弯曲试验(见7.4.3);
  h)厚度方向钢性能(见 7.1.7,7.4.1.4和9.2.3);
i) 表面质量(见7.5.1.5,7.5.2.4,7.5.3.2,7.5.4.2);
j)无损检测(见7.6);
  k)冲击试样的取样位置(见8.3)。
6尺寸、外形、重量
6.1热轧钢棒的尺寸、外形、重量及允许偏差应符合GB/T702的规定,具体组别应在合同注明。
6.2热轧型钢的尺寸、外形、重量及允许偏差应符合GB/T 706的规定,具体组别应在合同注明。
6.3热轧钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定，具体精度类别应在合同注明。
6.4 热轧H型钢和剖分T型钢的尺寸、外形、重量及允许偏差应符合GB/T 11263的规定。6.5经供需 双方协议，可供应其他尺寸、外形及允许偏差的钢材。

7技术要求

7.1 钢的牌号及化学成分
7.1.1热轧钢的牌号及化学成分(熔炼分析)应符合表1的规定,其碳当量值应符合表2的规定。
7.1.2正火及正火轧制钢的牌号及化学成分(熔炼分析)应符合表3的规定,其碳当量值应符合表4的规定。
7.1.3热机械轧制钢的牌号及化学成分(熔炼分析)应符合表5的规定,其碳当量值应符合表6的规定。当热机械轧制钢的碳含量不大于0.12%时,宜采用焊接裂纹敏感性指数(Pcm)代替碳当量评估钢材的可焊性,Pcm值应符合表6的规定。经供需双方协商,可指定采用碳当量或焊接裂纹敏感性指数评估钢材的可焊性,当未指定时,供方可任选其--。
7.1.4碳当量(CEV)由熔炼分析成分按式(1)计算，焊接裂纹敏感指数(Pem)由熔炼分析成分按式(2)计算:
CEV(%)= C+ Mn/6+ (Cr+ Mo+ V)/5+ (Ni+ Cu)/15............（1）
Pcm(%)=C+ Si/30+ Mn/20+ Cu/ 20+Ni/60+ Cr/20+ Mo/15+ V/10+ 5B.....(2)
7.1.5钢中 氮元素含量如供方保证,可不作分析。
7.1.6为了改善钢的性能,由供需双方协议，钢中可添加表1、表3、表5规定以外的合金元素,其合金元素及其含量应在质量证明书中注明。!
7.1.7当需方要求保证厚度方向性能钢板时,硫含量应符合GB/T5313的规定。
7.1.8供应商品钢坯时，为保证钢材力学性能符合本标准规定,其各元素化学成分的下限可由供需双方协商确定。.
7.1.9 当需方要求进行成品化学成分分析时，则应进行成品分析,其化学成分允许偏差应符合GB/T 222的规定。
7.1.10国内外牌号对照参 见附录A。

表6热机械轧制或热机械轧制加回火状态交货钢材的碳当量及焊接裂纹敏感性指数(基于熔炼分析)

7.2冶炼方法
  钢由转炉或电炉冶炼,必要时可进行炉外精炼。除非需方有特殊要求并在合同中注明,冶炼方法一般由供方自行选择。

7.3交货状态
  钢材以热轧、正火、正火轧制或热机械轧制(TMCP)状态交货。
 注:正火状态包含正火加回火状态，热机械轧制(TMCP)状态包含热机械轧制(TMCP)加回火状态。
7.4力学性能及工艺性能

7.4.1拉伸
7.4.1.1热轧钢材 的拉伸性能应符合表7和表8的规定。
7.4.1.2正火 、正火轧制钢材的拉伸性能应符合表9的规定。
7.4.1.3热机械轧制(TMCP)钢材的拉伸性能应符合表10的规定。
7.4.1.4根据需方要求,并在合同中注明,要求钢板厚度方向性能时,钢材厚度方向的断面收缩率应按GB/T 5313的规定。
7.4.1.5对于公称宽度不小于600mm的钢板及钢带,拉伸试验取横向试样;其他钢材的拉伸试验取纵向试样。

7.4.2夏比(V 型缺口)冲击

7.4.2.1钢材 的夏比(V型缺口)冲击试验的试验温度及冲击吸收能量应符合表11的规定。
7.4.2.2公 称厚度不小于6 mm或公称直径不小于12 mm的钢材应傲冲击试验,冲击试样尺寸取10nmX10mmX55mm的标准试样;当钢材不足以制取标准试样时,应采用10mmX7.5mmX55mm或

55mm或10mmX5mmX55mm小尺寸试样,冲击吸收能量应分别为不小于表11规定值的75%或50% ,应优先采用较大尺寸试样。
注:对于型钢,厚度是指GB/T 2975中规定的制备试样的厚度。

表7热轧钢材的拉伸性能

表8热轧钢材的伸长率

7.4.3弯曲
7.4.3.1根据需 方要求,钢材可进行弯曲试验,其指标应符合表12的规定。I
7.4.3.2  如供方能保证弯曲试验合格，可不做检验。

7.5表面质量要求

7.5.1钢板

7.5.1.1钢板表面不应有气泡、结疤、裂纹折叠、夹杂和压人氧化铁皮等影响使用的有害缺陷。钢板不应有目视可见的分层。
7.5.1.2钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮.铁锈及由于压人氧化铁皮和轧辊所造成的不明显的粗糙、网纹、麻点、划痕及其他局部缺欠,但其深度不应大于钢板厚度的公差之半,并应保证钢板允许的最小厚度。
7.5.1.3钢板表面缺陷允许用修磨等方法清除,清理处应平滑无棱角,清理深度不应大于钢板厚度的负偏差,并应保证钢板允许的最小厚度。
7.5.1.4钢板表面存在不能按
7.5.1.3规定清理的缺陷，经供需双方协商,可进行焊接修补,并应满足以下要求:
    a）采用适当的焊接方法;
    b)在焊补前采用铲平或磨平等适当的方法完全除去钢板上的有害缺陷,除去部分的深度在钢板
     公称厚度的20%以内,单面的修磨面积合计应在钢板面积的2%以内;
    c）钢板焊接部位的边缘上不得有咬边或重叠,堆高应高出轧制面1.5mm以上,然后用铲平或磨
     平等方法除去堆高;
    d）热处理钢板焊接修补后应再次进行热处理。
7.5.1.5经供需双方协商，钢板的表面质量也可符合GB/T14977的规定。

7.5.2钢带及其剪切钢板
7.5.2.1钢带表面不应有结疤、裂纹.折叠.夹杂、气泡和氧化铁皮压人等对使用有害的缺陷。钢带不应有目视可见的分层。
7.5.2.2钢带表面允许有不影响使用的薄层氧化铁皮,铁锈和轻微的麻点、划痕等局部缺欠,其深度或高度不得超过钢带厚度公差之半,并应保证钢带的允许最小厚度.
7.5.2.3允许钢带有局部缺陷交货,但带缺陷部分不应超过每卷钢带总长度的6%。
7.5.2.4经供需双方协商，钢带的表面质量也可符合GB/T14977的规定。

7.5.3型钢

7.5.3.1型钢的表面质量应符合相关标准的规定。
7.5.3.2经供需双方协商 ,型钢的表面质量也可执行YB/T 4427的规定。

7.5.4钢棒
7.5.4.1钢棒的表面质量应符合相关标准的规定。
7.5.4.2经供需双方协商,钢棒的表面质量可执行GB/T28300的规定。

7.6无 损检测
    经供需双方办商，可采用无损检测的方法检验钢材的内部质量，其检测标准和要求应在合同中规定。

8试验方法

8.1钢材的各 项检验的检验项目和试验方法应符合表13的规定。
8.2钢的化学 成分试验- 般按GB/T 4336 .GB/T 20123 .GB/T 20124、GB/T 20125或通用的化学分析方法进行，仲裁时按GB/T 223.3、GB/T 223. 9、GB/T 223. 11、GB/T 223. 14、GB/T 223.17、GB/T 223.18、GB/T 223.23 ,GB/T 223.26 ,GB/T 223.37、GB/T 223.40 ,GB/T 223. 60 ,GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.76 .GB/T 223.78 .GB/T 223.84和GB/T 20125的规定进行。
8.3当需方无特殊要求时,冲击试验的取样位置按如下规定进行:
  a)对于型钢,按GB/T 2975- -2018图A.3的规定;
  b)对于圆钢，当公称直径d≤25 mm、25 mm<d≤50 mm及d>50 mm时,分别按:
   GB/T 2975- -2018 图A.5中a) ,b) .d)的规定;
  c)对于方钢,当边长不大于50 mm时,按GB/T 2975- -2018图A.9中a)的规定,当边长大于
50mm时,按GB/T2975-2018图A.9中b)的规定;
  d)对于钢板，当公称厚度不大于40 mm时,按GB/T 2975- 2018图A.11中a)的规定,当公称厚
   度大于40 mm时,按GB/T 2975- 2018 图A.11中b)的规定。

9检验规则

9.1检查和验收
钢材的检查和验收由供方技术监督部门进行。

9.2组批规则

9.2.1钢材 应成批验收。每批应由同-牌号、同一炉号、同- .规格、同一交货状态的钢材组成,每批
重量应不大于60t,但卷重大于30t的钢带和连轧板可按两个轧制卷组成一批;对容积大于200t转炉冶炼
的型钢，每批重量不大于80 t。经供需双方协商,可每炉检验2批。
9.2.2 Q355B 级钢允许同一.牌号、同一冶炼和浇注方法、同- -规格、同一生产工艺制度、同一交
货状态或同一热处理制度.不同炉号钢材组成混合批,但每批不得多于6个炉号,且各炉号碳含量之差不
大于0.02%,Mn含量之差不大于0.15%。
9.2.3对于要求厚度方向力学性能试验的钢材,组批规则应符合GB/T5313的规定。

9.3取样数量

每批钢材的取样部位和取样数量见表13。

9.4复验与判定规则
钢材的复验与判定应符合GB/T 17505的规定。
9.5 数值修约
数值判定采用修约值比较法,数值修约按GB/T 8170规定执行。
10 包装、标志和质量证明书
如无特殊要求,钢材的包装、标志和质量证明书应符合GB/T 247或GB/T 2101的规定。
