民用燃气小区入户设计软.ppt

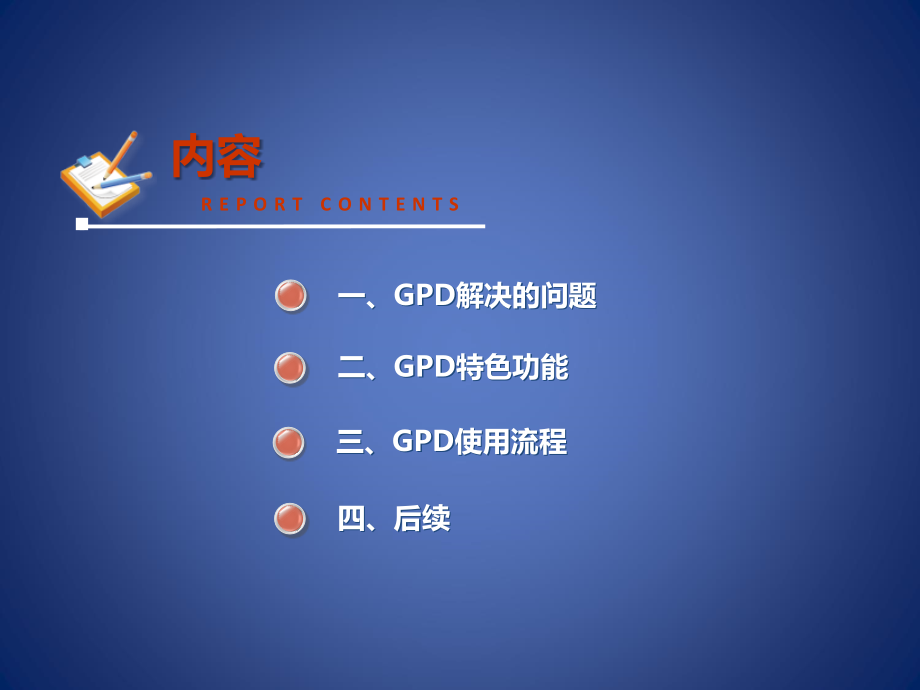

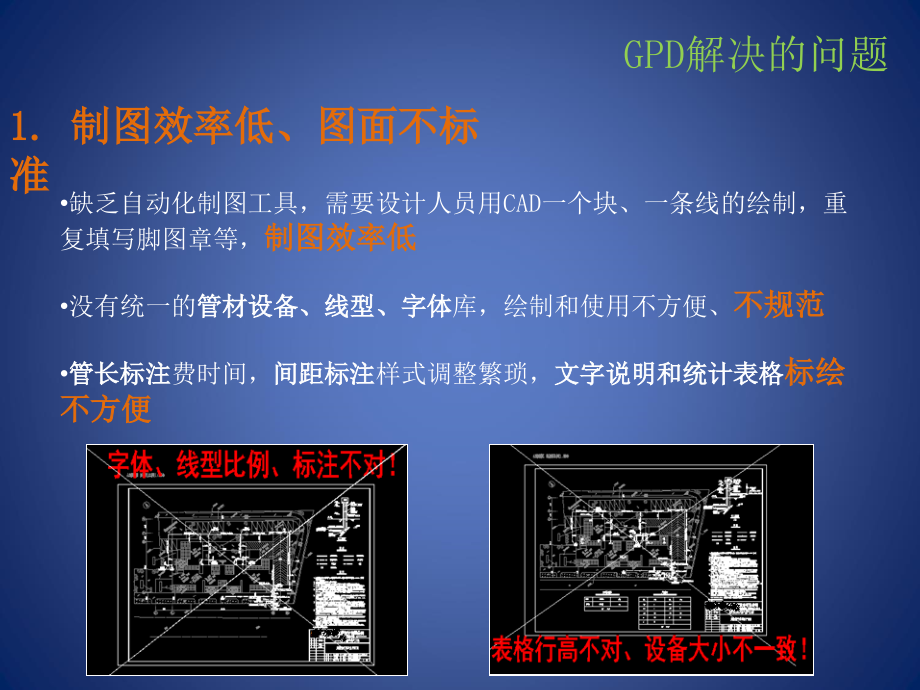

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,REPORT CONTENTS,二、,GPD,特色功能,四、后续,一、,GPD,解决的问题,内容,三、,GPD,使用流程,GPD,解决的问题,缺乏自动化制图工具，需要设计人员用,CAD,一个块、一条线的绘制，重复填写脚图章等，,制图效率低,没有统一的,管材设备、线型、字体,库，绘制和使用不方便、,不规范,管长标注,费时间，,间距标注,样式调整繁琐，,文字说明和统计表格,标绘不方便,1.,制图效率低、图面不标准,Excel,表格的水力计算，需要设计人员人工数长度、画节点图、录数据，,图面和水力计算不关联，,容易数错，确定变径点繁琐,提料,仍然需要,人工统计和计算,，耗费的时间最多，易出错,材料表、设备表,等,文档人工编写,，重复劳动,2.,计算、提料、制表工作量大，易出错,GPD,解决的问题,软件解决思路,GPD,解决的问题,融入,燃气工程制图标准,集成,CAD,标准库：材料、设备、通用图集、系统图集,自动提取图面数据，用于计算、统计、提料,快速绘制，自动标注,自动生成图例、图面表格,自动生成报表,功能列表,GPD,解决的问题,一个项目一个文件夹；,直接拷贝项目文件夹到不同电脑，即可继续设计,软件为单机版，无需安装，即拷即用,GPD,特色功能,1.,即拷即用，方便协同工作,自定义图框,GPD,特色功能,2.,集成常用的图框、比例尺、线型、文字样式，可自行扩充,程序内置常用的线型、文字样式、线型比例、文字高度等设置。,自动根据比例尺缩放。,水力计算参数,套管穿越管径参数,调压箱型号和最大户数,GPD,特色功能,3.,集成水力计算参数、穿越设计参数等,GPD,特色功能,4.,内置常用管件设备库，方便快速插入，可自定义,管帽预留量参与水力计算,快速绘制管材、设备，参与统计,自动生成脚图章,GPD,特色功能,5.,自动生成图框、脚图章,自动生成图框,自动将所有图纸、文档升版,包括图纸、通用图集、材料表、设备表、资料图纸目录,GPD,特色功能,6.,一键升版,GPD,特色功能,7.,快速插入图例、图纸说明、距离标注,在文本界面修改更方便；,自动对齐到图框右侧，自动设置宽度,距离标注，自动设置大小和字高,自动生成图例，并调整线型、比例,自动按起始编号填写脚图章,自动按顺序和间隔生成通用图集,GPD,特色功能,8.,自动生成通用图集,可自定义接管点,快速插入用气点，,自动汇总统计,GPD,特色功能,9.,快速绘制接管点、用气点，自动汇总生成楼栋户数统计表,自动生成调压箱负荷表,自动提取属性数据，参与中压、低压计算,GPD,特色功能,10.,快速绘制调压箱，自动参与水力计算，自动汇总生成调压箱负荷表,自动根据类型、比例设置线型、线型比例、线宽,集成常用管沟平面图、系统图，车库顶管图集,GPD,特色功能,11.,快速绘制庭院管道、管沟及架空管,THANK YOU,SUCCESS,2025/6/9 周一,17,可编辑,读取中压管线、调压箱、异径弯头、异径三通、大小头，根据管道走向组合管段，读取工程参数，完成水力计算，并检查终点压力。,遇到计算不通过之处，图面标记提示,GPD,特色功能,12.,自动提取图纸数据，参与中压水力计算，并对结果进行检查,自动根据水力计算结果，批量进行管径、壁厚、长度标注,自动生成节点草图,GPD,特色功能,13.,自动批量庭院管材标注、自动生成节点草图,批量生成节点草图,读取低压管线、调压箱、异径弯头、异径三通、大小头，根据管道走向组合管段，读取工程参数，完成低压水力计算。,遇到计算不通过之处，图面标记提示,自动批量长度标注,GPD,特色功能,14.,自动生成低压水力计算表，自动标注及绘节点图,套管穿越设计：,自动两端延伸各,1,米，参与提料,GPD,特色功能,15.,快速进行穿越设计,同一张图，分开设置平面图、立管图、系统图比例尺,GPD,特色功能,16.,入户设计的平面图、立管图、系统图可设不同比例,辅助绘制入户平面图,GPD,特色功能,17.,提供入户设计常用绘制工具,输入层数、层高、每层户数，查询立管经验参数设置，计算灶前压力,可导出,excel,GPD,特色功能,18.,集成立管计算工具，并检查计算结果，可导出,excel,快速生成立管图,:,室内室外立管，一拖一一拖二，层高，中间楼层的类型、管材，顶层管材，底层图块、管材。,GPD,特色功能,19.,快速生成立管图，通过界面设置即可自动生成,调用生成系统图,GPD,特色功能,20.,集成常用系统图，快速引用,GPD,特色功能,21.,自动对图纸提料，结合界面录入，自动生成,word,报表,庭院、入户提料计算,材料表,设备表,资料图纸目录,庭院提料：自动读取图面已有的管材和设备,入户提料：界面录入,自动填写材料表、设备表、资料图纸目录的页眉，自动计算页数等,可自行扩充,自动调取电子签名块，自动设置缩放比例,GPD,特色功能,22.,集成简单的电子签名功能,快速清除不需要的图层、同类型的图元,根据图纸上的坐标标注，计算实际比例尺,GPD,特色功能,23.,辅助工具,GPD,软件使用流程,1.,项目设置,2.,庭院设计,3.,入户设计,4.,输出,映射到脚图章、报表页眉,庭院参数,入户参数,一键升版,可克隆其他项目的参数设置,GPD,软件使用流程,1.,项目设置,节点图,自动设置线型、文字样式,户型统计表,提取管长、户数，水力计算,管段编号,超限提示,标注管长,任意比例尺,自动填写脚图章,调压箱负荷表,图例,图纸说明,材料设备库,GPD,软件使用流程,2.,庭院设计,立管计算,导出,Excel,快速生成立管图,系统图集,GPD,软件使用流程,3.,入户设计,THANK YOU,SUCCESS,2025/6/9 周一,34,可编辑,
