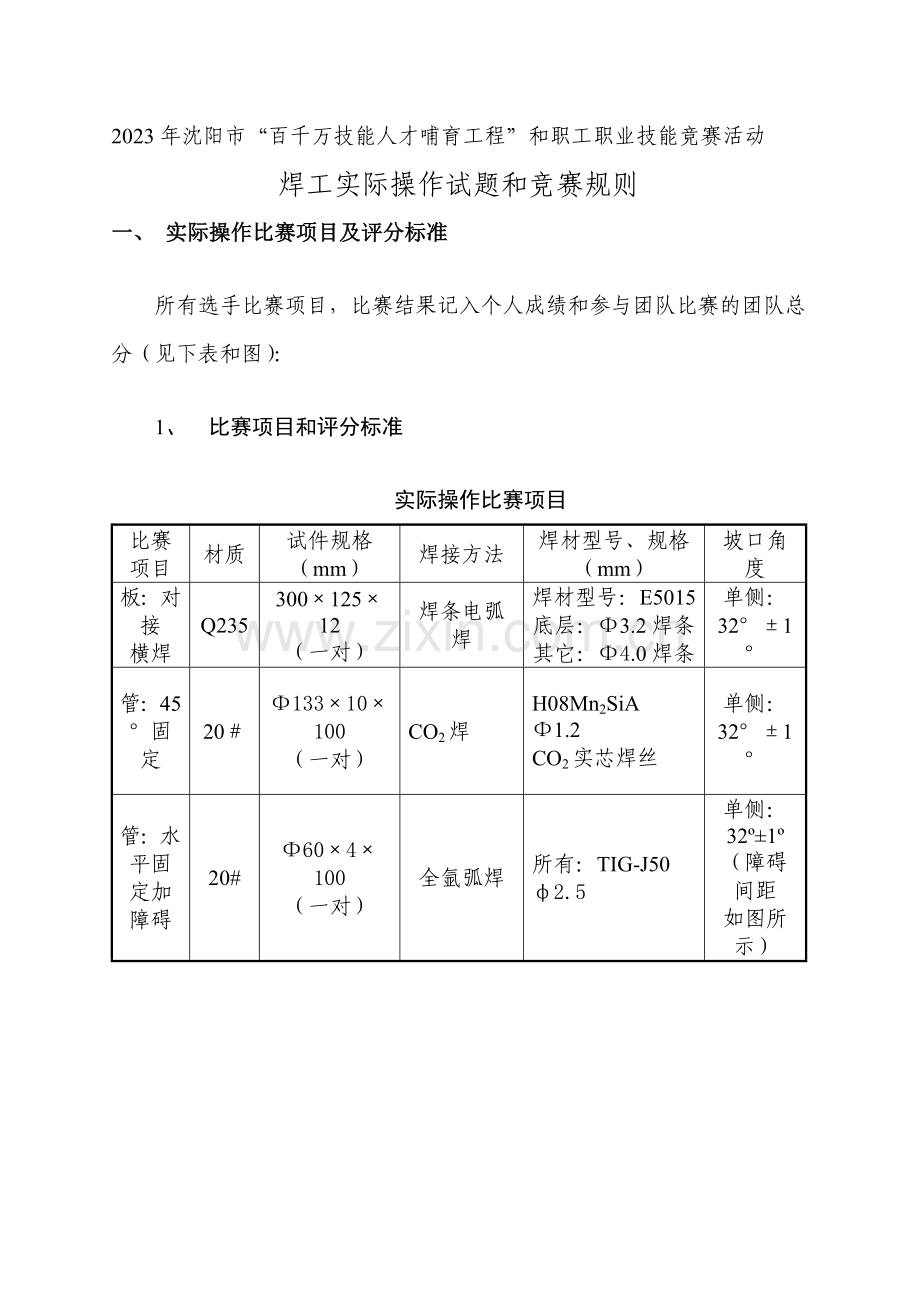

2023年沈阳市“百千万技能人才哺育工程”和职工职业技能竞赛活动
焊工实际操作试题和竞赛规则
一、 实际操作比赛项目及评分标准

所有选手比赛项目，比赛结果记入个人成绩和参与团队比赛的团队总分（见下表和图）：

1、 比赛项目和评分标准

实际操作比赛项目
比赛
项目
材质
试件规格
（mm）
焊接方法
焊材型号、规格
（mm）
坡口角度
板：对接
横焊
Q235
300×125×12
（一对）
焊条电弧焊
焊材型号：E5015
底层：Ф3.2焊条
其它：Ф4.0焊条
单侧：
32°±1°
管：45°固定
20＃
Ф133×10×100
（一对）
CO2焊
H08Mn2SiA
Ф1.2
CO2实芯焊丝
单侧：
32°±1°
管：水平固定加障碍
20#
Ф60×4×100
（一对）
全氩弧焊
所有：TIG-J50
φ2.5
单侧：32º±1º
（障碍间距
如图所示）

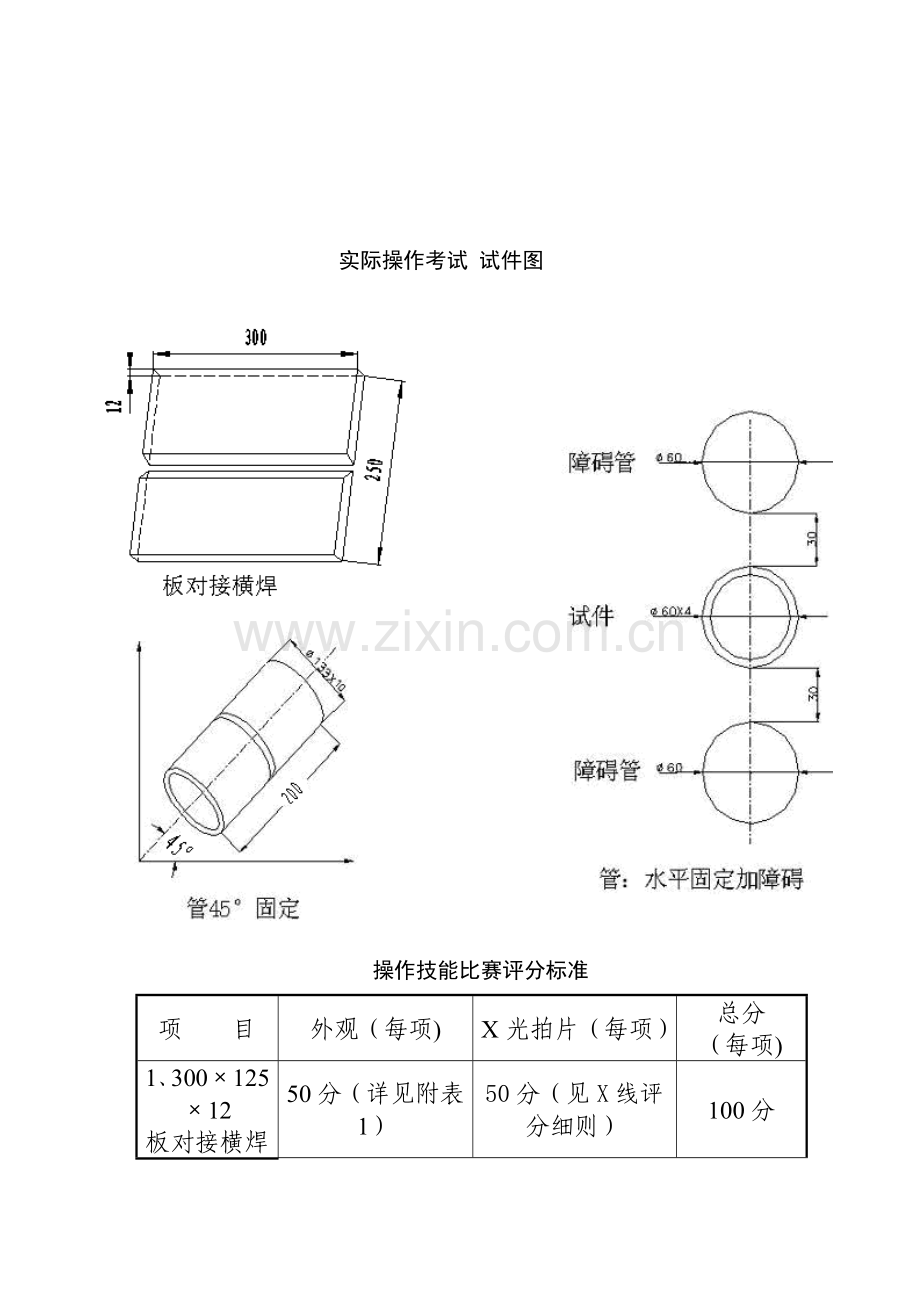

实际操作考试 试件图

操作技能比赛评分标准
项 目
外观（每项)
X光拍片（每项）
总分
（每项)
1、300×125×12
板对接横焊
50分（详见附表1）
50分（见X线评分细则）
100分
2、管45º固定
50分（详见附表2）
50分（见X线评分细则）
100分
3、管水平固定加障碍
50分（详见附表3）
50分（见X线评分细则）
100分

注：1、焊缝未盖面、焊缝表面及根部经修补或试件做舞弊标记则该单项作0分解决。
2、凡焊缝表面有裂纹、夹渣、未熔合、气孔、焊瘤等缺陷之一的，该试件外观为0分。试件的X射线检查根据JB4730—94及大赛工作文献制订评分细则进行。

2、试件组对定位焊规定规定如下：
（1）组对时试件的间隙、钝边、反变形均由参赛选手自定。
（2）横板组对时的点固焊应采用与正式焊接相同的焊接方法和焊接材料，点固焊采用的焊接材料规格由选手自定。
（3）横板对接焊试件定位焊在坡口内的两端，定位焊每段长≦20mm。
（4）管子对接焊时的定位焊在正面坡口内，定位焊数不得超过三点，每段长度≤20mm，且不准在仰焊位置（即5－7点钟位置）。
3、三个项目的试件均采用单面焊双面成形完毕。
4、试件焊接时的定位高度不得超过1.2m（试件顶部标高），焊接过程中不准取下和移动或任意改变焊接位置。
5、试件的焊接方向如下规定：
（1）横板对接焊采用一个方向焊接，不得由中间向两端焊或由两端向中间焊，其余层数的方向和打底焊的方向要一致。
（2）管子对接水平固定焊和45°固定焊均采用两半圆自下而上焊接。
6、试件焊接的所有焊接材料中焊条应符合GB/T5117—1995标准，氩弧焊丝应符合TIG—J50的规定，CO2焊丝符合E501T-1的规定。
7、选手比赛工位、场次以抽签决定，比赛时间及相关规定如下：
（1）板横位、大管45°固定、小管水平固定加障碍三项：正式组对时间限定为60分钟，焊接时间为150分钟；
（2）相关规定：比赛的工件由工作人员分发到工位上，正式组对前10分钟，选手进场检查试件，确认无误后，听到组对铃声开始组对， 60分钟内为试件正式组对时间，组对完后必须由监考人员确认；60分钟内组对未完，可以在焊接铃声响后继续组对（组对完后仍然必须由监考人员确认），但焊接时间不延长；三项焊接时间为150分钟，焊接铃声响后方可开始焊接。
8、试件的检查规定：
（1）横板焊接：正反面外观检查焊缝全长（但两端各20mm焊缝不评分）：100% X射线拍片（去除两端各20mm焊缝）。
（2）Ф60×4对接管：焊缝正面外观检查；通球检查；100％X射线拍片。
（3）Ф133×10对接管：焊缝正、反面外观检查； 100％X射线拍片。
9、本次比赛技能操作总分按100分计，具体项目分数分派如下：
（1）横板焊条电弧焊占技能成绩的35%；Ф133×10对接管CO2焊占技能成绩的35%；Ф60×4对接管氩弧焊占技能成绩的30%。
（2）横板焊单项评分按100分计：X射线探伤50分，外观成绩50分；
（3）Ф60×4对接管单项评分按100分计：X射线探伤50分，外观成绩50分；
（4）Ф133×10对接管单项评分按100分计：X射线探伤50分，外观成绩50分；
10、 在规定期间内完毕比赛任务不加分,超过比赛时间2分钟断电。
11、参赛选手允许自备工具清单。
面罩、手套、锤子（尖口、圆头各一把）、凿子、锉刀、钢丝刷、砂纸、钢直尺、钢角尺、水平尺、活动板手、直磨机、角磨机、钢丝钳、钢锯条、
劳动防护用品（工作服、鞋、帽、平光镜）、焊钳和钨极。
12、焊接比赛开始后一律不准使用电动工具（仅允许在试件组对时使用）。
二、实际操作比赛规则
1、赛场纪律
（1）参赛选手必须服从监考人员指挥，按“操作比赛项目及评分标准”、“操作比赛规则”进行实际操作。在操作比赛中凡违反规则者，监考人员必须予以制止，对劝阻不听者，监考应立即向裁判长报告，对选手作出解决。
（2）监考人员及赛场工作人员与参赛选手只能进行有关工作方面的必要联系，不得进行任何提醒性交谈。其他允许进入赛场的人员，一律不准与参赛选手交谈。任何在赛场的人员，不准干扰参赛选手的正常操作。发现营私舞弊者，立即停止工作，取消其监考资格和解除职务，并将情况告知其所在单位作出解决。
（3）赛场内应保持肃静，不得喧哗和互相讨论。比胜过程中如发现问题，应立即向监考人员反映，得到监考人员批准方可暂停比赛，否则时间照计。
（4）除当场次的参赛选手及指定负责该场次的监考人员、工作人员外，有关领导及新闻宣传报导人员应在组委会负责人陪同下进入赛场。进入赛场人员均须佩戴规定的标志，并遵守赛场纪律，其别人员一律不准进入赛场。
2、试件组对
（1）参赛选手按抽签拟定的比赛场次及工位号到指定地点分批进行试件组对。
（2）领取试件需出示选手证和抽签场次及工位号，经工作人员认可后，在试件流转卡上填写准考证的号码及比赛场次，凭试件流转卡领取焊条，按指定期间进行试件组对。
（3）每位选手一套试件（三个项目组对前由工作人员预放到工位）。组对前选手应检查试件是否符合规定，一般不准调换。若有异议，由裁判长决定是否调换。
（4）试件在组对过程中如不慎装废，由选手自己修复，不得调换。
（5）试件组对规定见比赛项目及规定。
（6）参赛选手施焊时所用的劳保用品及辅助工具应自备。
（7）监考及工作人员对每名选手的各道工序应认真填写试件流转卡，对认可合格的应签上名，对不符合组对规定的应告知选手重新组对，未经检查合格认可的试件，一律不能用于比赛。
3、实际操作比赛
（1）选手在正式比赛前15分钟凭比赛抽签号（场次、工位）到焊材库领取焊材、到工位检查确认试件。以发令信号为准，开赛迟到20分钟及以上者，按自动弃权解决。
（2）选手试电流只能在专门发给的试板上进行，不准在夹具上试电流，否则按违反考场规则解决。
（3）三项操作比赛同场进行，正式焊接信号响起方可开始施焊。
（4）试件施焊过程中（涉及焊缝层间清理）均应在焊接支架上进行，不得再变换位置和方向。如遇清理焊缝使试件移位，应在监考人员监督下恢复原位。试件未焊完不准取下（不涉及最后表面清理）。不得在试件上作任何标记（涉及电弧划伤），否则，该单项按0分解决。
（5）施焊过程中，若试件焊废不予补发，但允许选手在比赛时间内自行手工修复，焊缝的正、反表面不准修复补焊，若经修复则该试件不予评分。
（6）由于停电影响操作时，选手有权提出，经裁判长核算情况，若拟定该试件的质量已受影响，可调换正在施焊的这一试件，时间另计。
（7）比胜过程中，选手若需休息、饮水、上洗手间，一律计算在操作时间内。
（8）焊条按比赛规定的规格发放，参赛选手必须按各项目指定的焊条规格进行施焊。若发现违反规定者，除该试件不予评分外，不再补发焊条。每场比赛用剩的焊条、焊丝应及时清理回收。
（9）比赛完毕，选手应认真清理试件表面的焊渣、飞溅，但不能破坏试件焊缝的原始成形。清理好的试件交监考检查，监考如发现选手对试件未清理干净，有权督促选手返工。对清理好的试件由监考会同选手将试件交指定地点封号，并在流转卡上双方签字，由监考交保密员密封。
（10）保密员在接到试件后，当选手面用统一规格的薄铁板将密码钢印号封闭，其封闭点焊处应在统一规定的部位。
（11）保密员在薄铁板封号的试件上再进行编号（明码）后交裁判组进行评分。所有评分完毕后，在工作委员会主持下启封焊件及流转卡，核对钢印编号，评估最终成绩。
（12）焊件的拍片，检查均需在工作委员会的监督下进行。运送试件由保密员负责。
三、比赛指定焊材、焊机及厂家
沈阳市“百、千、万”育人焊工竞赛指定焊机及焊材表
序号
厂家名称
焊材
焊机设备
备注
手弧焊条
实芯焊丝
氩弧焊丝
CO2焊机
手弧焊机
1
山东山大华天
电气有限公司
　/
　/
　/
IGBT
逆变型NBC－350型
IGBT逆变式
ZX7－400STG
（手弧／氩弧／高频引弧型）

2
四川大西洋
集团公司
E5015
Φ3.2，Φ4
H08Mn2SiA Φ1.2
CHG-56Φ2.5
　/
/
