项目竣工资料明细表.doc

专 业 类 别： 通讯 工程编号：
文字材料类别： 工程图号：

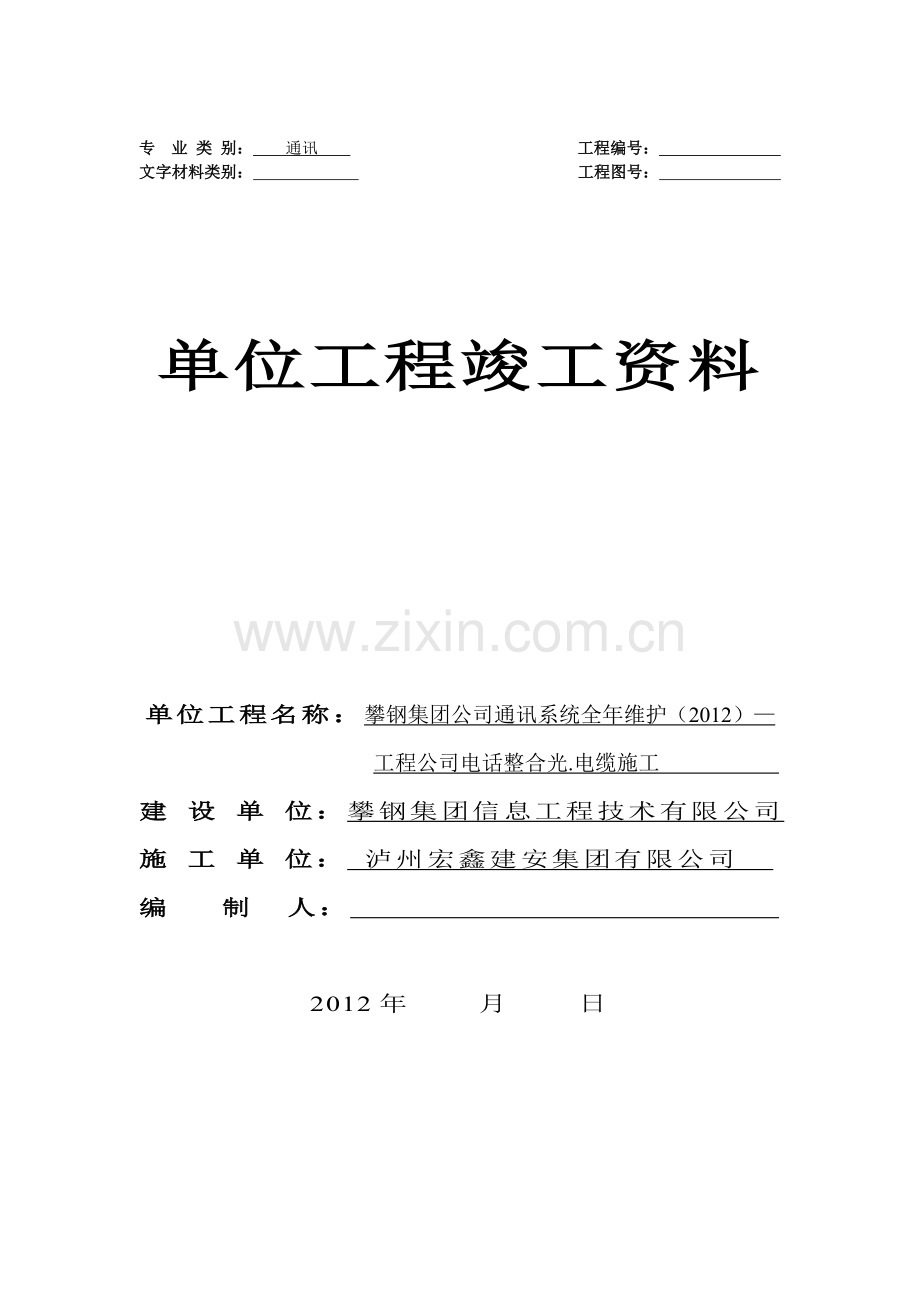

单位工程竣工资料

单位工程名称：攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
建 设 单 位：攀钢集团信息工程技术有限公司
施 工 单 位： 泸州宏鑫建安集团有限公司
编 制 人：

2012年 月 日

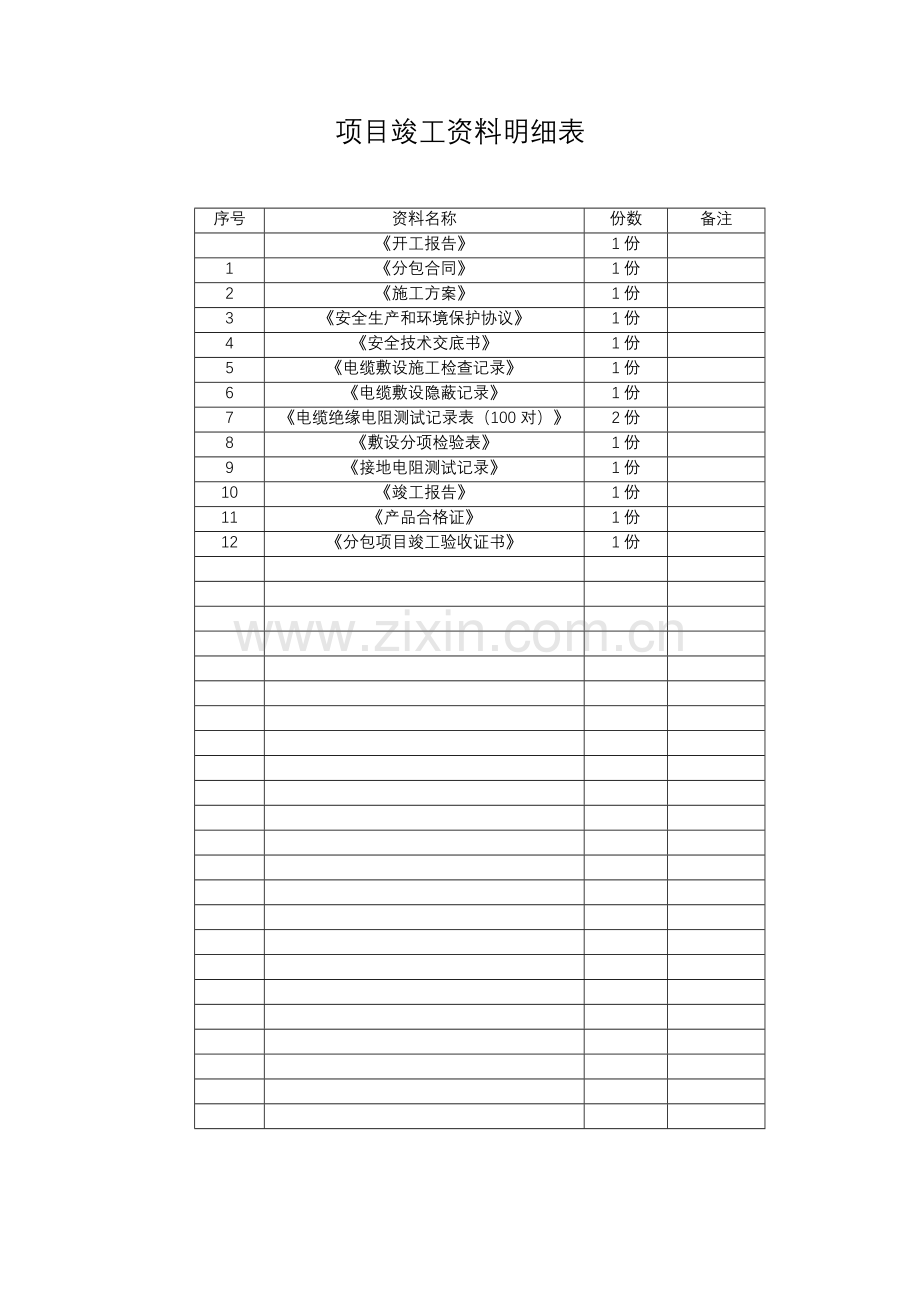

项目竣工资料明细表

序号
资料名称
份数
备注

《开工报告》
1份

1
《分包合同》
1份

2
《施工方案》
1份

3
《安全生产和环境保护协议》
1份

4
《安全技术交底书》
1份

5
《电缆敷设施工检查记录》
1份

6
《电缆敷设隐蔽记录》
1份

7
《电缆绝缘电阻测试记录表（100对）》
2份

8
《敷设分项检验表》
1份

9
《接地电阻测试记录》
1份

10
《竣工报告》
1份

11
《产品合格证》
1份

12
《分包项目竣工验收证书》
1份

单 位 工 程 开 工 报 告

工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
工程地点
攀枝花市
建设单位
攀钢集团信息工程技术有限公司
施工单位
泸州宏鑫建安集团有限公司
工程类别

结构类型

预算造价（万元）

计 划
总投资

开工日期
2012年 月 日
竣工日期
2012年 月 日
主
通讯光缆、电缆的敷设
主

要
PVC管、槽板的敷设
要

实
施工方案内容组织实施
实

物

物

工

工

程

程

量

量

资 料 与 文 件
准 备 情 况
批准的建设立项文件或年度计划
有
征用土地批准文件及红线图

投标、议标、中标文件

施工合同或协议书
有
资金落实情况的文件资料
落实
三通一平的文件材料

施工方案及施工图
有
设计文件及施工图
有
主要材料、设备落实情况
落实
施工执照
有
监督手续
有
存档手续
有

建设单位：（公章）

主管负责人：（签字）

年 月 日

施工单位：（公章）

主管负责人：（签字）

年 月 日

主管部门审批意见：（公章）

主管负责人：（签字）

年 月 日

本表一式四份：建设、施工、施工主管部门、存档各一份

电缆敷设施工检查记录

建设单位
攀钢集团信息工程技术有限公司

分项名称
工程公司电话整合光.电缆施工
单位工程名称
攀钢集团公司通讯系统全年维护2012—
工程公司电话整合光.电缆施工

施工图号

电缆编号
电缆型号及规格
全长(公里)
敷设方法
中间接头个数
起点—终点
通讯电缆
100×2×0.5
0.9
穿管敷设

机电公司
通讯电缆
100×2×0.5
0.3
穿管敷设

建筑公司区域
通讯电缆
100×2×0.5
0.2
穿管敷设

供应公司
通讯电缆
100×2×0.5
0.15
穿管敷设

特种公司

通讯电缆
50×2×0.5
1.0
穿管敷设

机制公司—产业公司
通讯电缆
50×2×0.5
0.8
穿管敷设

机电公司区域
通讯电缆
50×2×0.5
0.1
穿管敷设

供应公司区域

通讯电缆
30×2×0.5
0.2
穿管敷设

特种公司区域
通讯电缆
30×2×0.5
1.2
穿管敷设

机电公司区域

通讯电缆
20×2×0.5
0. 5
穿管敷设

产业公司区域
通讯电缆
20×2×0.5
1.45
穿管敷设

机电公司
通讯电缆
20×2×0.5
0.95
穿管敷设

建筑公司

建设单位
年 月 日
施工员
年 月 日
质检员
年 月 日
施工班组
年 月 日

建设单位
攀钢集团信息工程技术有限公司
隐蔽部位

单位工程
名 称
攀钢集团公司通讯系统全年维护2012—
工程公司电话整合光.电缆施工
施工图号

名 称
规格型号
电缆敷设情况
弯曲半径
接头处理
电缆敷设方式
备注
通信电缆
100×2×0.5
≤0.3
无
穿管

通信电缆
50×2×0.5
≤0.3
无
穿管

通信电缆
30×2×0.5
≤0.3
无
穿管

通信电缆
20×2×0.5
≤0.3
无
穿管

说
明及简介

建 设 单 位
施 工 单 位

现场代表：（签字）

年 月 日

专业技术负责人：（签字）

班（组）长：（签字）

年 月 日
电缆敷设隐蔽记录

本表一式三份：建设、施工、存档各一份
四川省建设委员会监印

电缆绝缘电阻测试记录表
测试日期： 天气： 晴 温度： 28℃ 湿度： 使用仪器名称及型号： 250型兆欧表 测试人：
电
缆
号
列

号
线

号
绝缘电阻（兆欧）
电
缆
号
列

号
线

号
绝缘电阻（兆欧）
电
缆
号
列

号
线

号
绝缘电阻（兆欧）
A—地
B—地
A—B
A—地
B—地
A—B
A—地
B—地
A—B

1
1
250
250
250

2
1
250
250
250

5
250
250
250

5
250
250
250

10
250
250
250

12
250
250
250

15
250
250
250

16
250
250
250

21
250
250
250

25
250
250
250

28
250
250
250

30
250
250
250

30
250
250
250

40
250
250
250

35
250
250
250

55
250
250
250

40
250
250
250

59
250
250
250

45
250
250
250

60
250
250
250

50
250
250
250

65
250
250
250

55
250
250
250

70
250
250
250

60
250
250
250

80
250
250
250

65
250
250
250

85
250
250
250

70
250
250
250

90
250
250
250

80
250
250
250

95
250
250
250

85
250
250
250

100
250
250
250

92
250
250
250

100
250
250
250

技术负责人： 年 月 日 施工负责人： 2011 年 7 月 28 日

光缆敷设施工检查记录

建设单位
攀钢集团信息工程技术有限公司
分项名称
工程公司电话整合光.电缆施工
单位工程名称
攀钢集团公司通讯系统全年维护2012—
工程公司电话整合光.电缆施工
施工图号

光缆编号
光缆型号及规格
全长(公里)
敷设方法
中间接头个数
起点—终点

GYTA-24B
0.95
架空

老矿业办公楼—特种公司

GYTS-24B
6.00
穿管

老矿业办公楼—特种公司

GYTS-24B
5.3
穿管

大修厂—供应公司

GYTS-24B
5.75
穿管

供应公司—租赁公司

GYTS-24B
4.8
穿管

程控楼—建筑公司

GYTS-24B
3.2
穿管

矿业办公楼—机电公司

建设单位
年 月 日
施工员
年 月 日
质检员
年 月 日
施工班组
年 月 日

SG－A080（原SG—A018）

电线、电缆穿管和线槽敷线安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
机电公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施 工 单 位 检 查 评 定 记 录
监理（建设）单位验收记录
主
控
项
目

1、交流单芯电缆
15.1.1条
符合设计要求

2.电线导管
15.1.2条
15.1.3条
符合设计要求

一

般

项

目
1．电线、电缆穿管管口保护及密封
15.2.1条
符合设计要求

2．同一建筑物、构筑物电线绝缘层颜色选择
15.2.2条
符合设计要求
3．线槽敷线
15.2.3条
符合设计要求
4．电线在线槽内绑扎点距离
≤2m
2
1.5
1.5
1.8
1.9

共实测 5 点，其中合格 5 点、不合格 /点，合格点率理 100 %
施工单位检查
评定结果

经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
SG－A080（原SG—A018）

电线、电缆穿管和线槽敷线安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
建筑公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施 工 单 位 检 查 评 定 记 录
监理（建设）单位验收记录
主
控
项
目

1、交流单芯电缆
15.1.1条
符合设计要求

2.电线导管
15.1.2条
15.1.3条
符合设计要求

一

般

项

目
1．电线、电缆穿管管口保护及密封
15.2.1条
符合设计要求

2．同一建筑物、构筑物电线绝缘层颜色选择
15.2.2条
符合设计要求
3．线槽敷线
15.2.3条
符合设计要求
4．电线在线槽内绑扎点距离
≤2m
1.5
1.8
1.8
2
2
1.9

共实测 6 点，其中合格 6 点、不合格 / 点，合格点率理 100 %
施工单位检查
评定结果

经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
SG－A080（原SG—A018）

电线、电缆穿管和线槽敷线安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
供应公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施 工 单 位 检 查 评 定 记 录
监理（建设）单位验收记录
主
控
项
目

1、交流单芯电缆
15.1.1条
符合设计要求

2.电线导管
15.1.2条
15.1.3条
符合设计要求

一

般

项

目
1．电线、电缆穿管管口保护及密封
15.2.1条
符合设计要求

2．同一建筑物、构筑物电线绝缘层颜色选择
15.2.2条
符合设计要求
3．线槽敷线
15.2.3条
符合设计要求
4．电线在线槽内绑扎点距离
≤2m
1.5
1.5
1.6
2
1.6

共实测 5 点，其中合格 5 点、不合格 / 点，合格点率理 100 %
施工单位检查
评定结果

经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
SG－A080（原SG—A018）

电线、电缆穿管和线槽敷线安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
特种公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施 工 单 位 检 查 评 定 记 录
监理（建设）单位验收记录
主
控
项
目

1、交流单芯电缆
15.1.1条
符合设计要求

2.电线导管
15.1.2条
15.1.3条
符合设计要求

一

般

项

目
1．电线、电缆穿管管口保护及密封
15.2.1条
符合设计要求

2．同一建筑物、构筑物电线绝缘层颜色选择
15.2.2条
符合设计要求
3．线槽敷线
15.2.3条
符合设计要求
4．电线在线槽内绑扎点距离
≤2m
1.8
1.8
1.5
2
1.5
1.6

共实测 6 点，其中合格 6 点、不合格 / 点，合格点率理 100 %
施工单位检查
评定结果

经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
SG－A006（原SG—A068）

管道工程隐蔽验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
PVC管敷设
隐蔽验收部位

施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

设计图号

材 质
PVC
规 格
25
单 位
米
数 量
223
隐蔽日期

检 查 验 收 情 况
附 图 及 说 明
位置标记
28轴交DH轴

标高、坡度、坡向
—1.2、0.02坡向室外
接口、接头材质
专用粘贴剂承插连接
基座、支架

防腐措施
已做好防腐措施
保温方式

灌水、试压结果
灌水试验不渗不漏
预留孔洞处理
细石混凝土填充
渗水量试验结果

保护层厚度
符合规定要求

施工单位检查
评定结果
经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）
单位验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
槽板及钢锁配线检验批验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
工程公司电话整合光.电缆施工
施工单位
泸州宏鑫建安集团有限公司
项目经理

专业工长

施工班班长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目

1． 槽板内电线敷设应无接头
16.1.1条
符合设计要求

2． 槽板安装可靠阻燃
16.1.2条
符合设计要求
3．钢索产品质量合格
17.1.1条
符合设计要求
4．钢索拉环及接地和紧固
17.1.2-3条
符合设计要求
一

般

项

目
1．槽板固定间距、接头穿墙、板处符合
16.2.1-3条
符合设计要求

2．钢索中间吊架间距
17.2.1条

3．钢索承载力符合
17.2.2条

4．钢索配线的零件间和线间距离

配线类别
支持件间距离
支持件与灯头
钢管
< 1500㎜
< 200
钢导管
< 1000
< 150
塑料线
< 200
< 100
共实测 20 点，其中合格 18 点、不合格 2 点，合格点率 90%
施工单位检查
评定结果

经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制

SG－A082（原SG—A029）

电缆头制作、接线和线路绝缘测试安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
机电公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．高压电力电缆直流耐压试验
18.1.1条
3.1.8条
合 格

2．低压电线和电缆，线间和线对地间绝缘电阻值
＞0.5MΩ
0.5
0.6
0.6
0.5
0.7
0.7

3．铠装电力电缆头的接地线和截面积
18.1.3条
表18.1.3
符合相关规范规定

一

般

项

目
1．芯线与电器设备的连接
18.2.1条
符合相关规范规定

2．电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配，且不得采用开口端子
符合相关规范规定要求
3．电线、电缆的回路标志清晰，编号准确
电线、电缆的回路标志清晰，编号准确
共实测 6点，其中合格 6 点、不合格 / 点，合格点率 100 %
施工单位检查
评定结果
经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制

SG－A082（原SG—A029）

电缆头制作、接线和线路绝缘测试安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
建筑公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．高压电力电缆直流耐压试验
18.1.1条
3.1.8条
合 格

2．低压电线和电缆，线间和线对地间绝缘电阻值
＞0.5MΩ
0.6
0.6
0.6
0.5
0.7
0.7

3．铠装电力电缆头的接地线和截面积
18.1.3条
表18.1.3
符合相关规范规定

一

般

项

目
1．芯线与电器设备的连接
18.2.1条
符合相关规范规定

2．电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配，且不得采用开口端子
符合相关规范规定要求
3．电线、电缆的回路标志清晰，编号准确
电线、电缆的回路标志清晰，编号准确
共实测 6点，其中合格 6 点、不合格 / 点，合格点率 100 %
施工单位检查
评定结果
经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制

SG－A082（原SG—A029）

电缆头制作、接线和线路绝缘测试安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
特种公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．高压电力电缆直流耐压试验
18.1.1条
3.1.8条
合 格

2．低压电线和电缆，线间和线对地间绝缘电阻值
＞0.5MΩ
0.5
0.7
0.6
0.5
0.7
0.7

3．铠装电力电缆头的接地线和截面积
18.1.3条
表18.1.3
符合相关规范规定

一

般

项

目
1．芯线与电器设备的连接
18.2.1条
符合相关规范规定

2．电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配，且不得采用开口端子
符合相关规范规定要求
3．电线、电缆的回路标志清晰，编号准确
电线、电缆的回路标志清晰，编号准确
共实测 6点，其中合格 6 点、不合格 / 点，合格点率 100 %
施工单位检查
评定结果
经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制

SG－A082（原SG—A029）

电缆头制作、接线和线路绝缘测试安装工程
检验批质量验收记录
工程名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
分项工程名称
工程公司电话整合光.电缆施工
验收部位
供应公司区域
施工单位
泸州宏鑫建安集团有限公司
项目负责人

专业工长

施工班组长

施 工 执 行 标 准 及 编 号

质 量 验 收 规 范 的 规 定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．高压电力电缆直流耐压试验
18.1.1条
3.1.8条
合 格

2．低压电线和电缆，线间和线对地间绝缘电阻值
＞0.5MΩ
0.8
0.8
0.6
0.5
0.7
0.7

3．铠装电力电缆头的接地线和截面积
18.1.3条
表18.1.3
符合相关规范规定

一

般

项

目
1．芯线与电器设备的连接
18.2.1条
符合相关规范规定

2．电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配，且不得采用开口端子
符合相关规范规定要求
3．电线、电缆的回路标志清晰，编号准确
电线、电缆的回路标志清晰，编号准确
共实测 6点，其中合格 6 点、不合格 / 点，合格点率 100 %
施工单位检查
评定结果
经检查，该检验批主控项目全部合格，一般项目符合相关规范规定要求。

项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制

竣 工 报 告

建设项目名称
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
工程地点
攀枝花
单位工程名称
工程公司电话整合光.电缆施工
建设面积

工程类别
通讯建设
工程性质

工程量及工程内容

1、 新增通讯光缆线敷设并测试；计26公里。
2、 新增通讯电缆线（100对）敷设并测试；计1.55公里。
3、 新增通讯电缆线（50、30、20对）敷设并测试；计6.2公里。
4、 25PVC管敷设；计223米。
5、 槽板敷设；计307米。

本工程已于 2012年 月 日竣工，特此报告，请组织办理验收交接。

（盖章） 工程负责人:
2012年 月 日

管理部门意见：

建设单位意见：

（盖章）
电（光）缆敷设分项工程质量检验表

工程名称：攀钢集团公司通讯系统全年维护（2012）—工程公司电话整合光.电缆施工
施工单位：泸州宏鑫建安集团有限公司
保

证

项

目
项 目
质量情况
1.施工图号:

2.光缆型号规格:GYTA24B1.3

3.电缆操作情况：绝缘应符合规范要求

4.电(光)缆敷设：严禁有绞拧、压扁、护层断裂和表面严重划伤等缺陷。

5.电（光）缆及中间接头制作：应符合规范要求。

检

验

项

目
项 目
质 量 情 况
等 级
1、 电缆线间、对地绝缘强度
合格

2、25PVC管敷设
合格

3、槽板敷设
合格

实

测

项

目
项 目
要求
实 测 结 果
1.电缆弯曲半径
＜0.3
合格
2.电缆垂直度
绑扎
合格
3.电缆表皮损伤
无严重划伤
合格

检 验 项 目
检查 3项，其中优良3项，优良率100%
实 测 项 目
实测 3点，其中合格3点，合格点率100%
专检意见

符合规范要求

评定等级

合格

工程负责人： 工长： 班组长： 质检员： 年 月 日

攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
竣工资料交付清单

泸州宏鑫建安集团有限公司
2012年 月 日

交 接 签 章

用 户 泸州宏鑫建安集团有限公司
接收单位 攀钢集团信息工程技术有限公司
接 收
交 付

项 目 单 位 通信信息公司
项 目 经 理
审 核
审 批
攀钢集团公司通讯系统全年维护（2012）—
工程公司电话整合光.电缆施工
交付资料（实物）清单
资料介质
文档类型
序号
资料（文挡）名称
纸质
设计文挡
1
《通讯接入网建设项目计划书》
2
《通讯系统建设项目施工方案》
测试文档
3
《PVC管检验报告》
4
《槽板检测报告》
5
《光缆检测报告》
6
《电缆测试记录》
支持文档
7
《分包施工合同》
8
《攀钢集团公司通讯建设合作协议》
9
《安全生产和环境保护协议书》
10
《产品合格证书》
验收
11
《开工报告》
12
《竣工报告》
13
《项目内部质量验收申请单》

光盘
电
