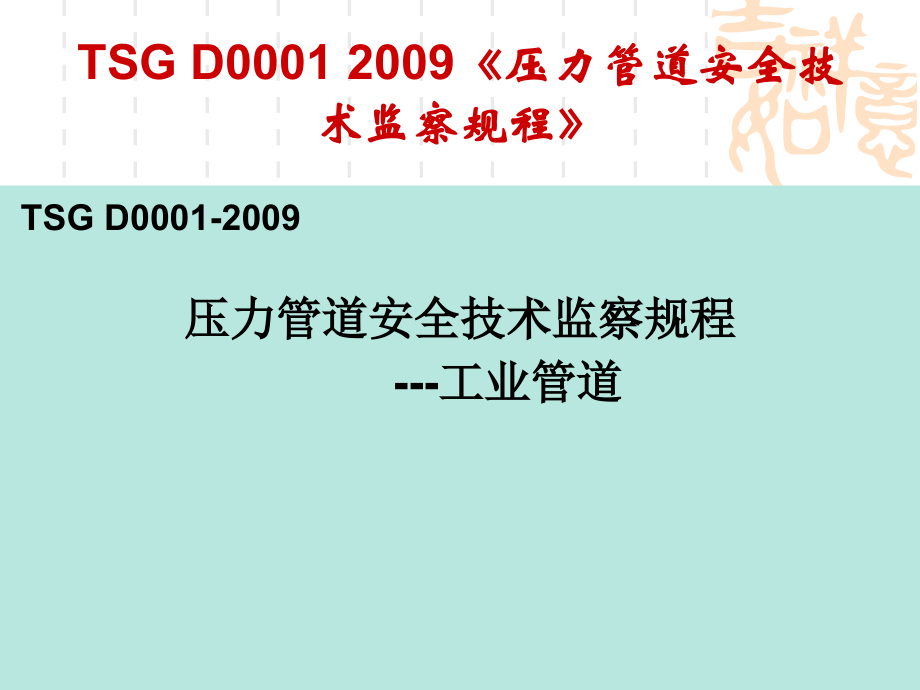

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,TSG D0001 2009,压力管道安全技术监察规程,TSG D0001-2009,压力管道安全技术监察规程,-,工业管道,TSG D0001 2009,压力管道安全技术监察规程,前言,一、背 景,2002,年底，下达了本规程的起草任务书并成立起草组,2004,年,6,月，形成了草案,2007,年,11,月，形成了征求意见稿,2008,年,1,月，形成送审稿,2008,年,4,月,形成报批稿,2009,年,5,月,8,日，由国家质检总局批准颁布。,本规程考虑了压力管道安全技术的现状和国家有关行政许可的要求，从材料、设计、制造、安装、使用、维修、改造、定期检验及安全保护装置等方面提出了压力管道安全性能的基本要求，以达到规范压力管道监管工作的目的。,TSG D0001 2009,压力管道安全技术监察规程,二、我国特种设备法规体系,法律,（中华人民共和国特种设备安全法）,（正在争取人大立法）,行政法规,（含,特种设备安全监察条例,、,特种设备安全法实施条例,）,行政规章,（含部门规章和地方政府规章）,安全技术规范,（锅规、容规、管规）,TSG D0001 2009,压力管道安全技术监察规程,三、我国压力管道法规体系,中华人民共和国特种设备安全法,（争取立法）,特种设备安全监察条例,（简称,条例,）,压力管道安全管理与监察规定,特种设备检验检测机构管理规定,压力容器压力管道设计单位资格认可与管理办法,压力管道元件制造单位安全注册与管理办法,压力管道元件型式试验机构资格认可与管理办法,压力管道元件制造单位安全注册与压力管道安装许可证评审员考核注册与管理办法等,压力管道安全技术监察规程（工业管道篇）,（简称,工业管规,）,压力管道安全技术监察规程（动力管道篇）,（简称,动力管规,）,压力管道安全技术监察规程（长输管道篇）,（简称,长输管规,）,压力管道安全技术监察规程（公用管道篇）,（简称,公用管规,）,TSG D0001 2009,压力管道安全技术监察规程,压力管道安全技术监察规程,工业管道,一、,TSG D00012009,压力管道安全技术监察规程,工业管道,共分八章、,135,条、,5,个附录组成：,第一章 总 则,13,条；,第二章 管道元件,3,节、,21,条,第三章 设 计,22,条,第四章 安 装,5,节,39,条；,第五章 使用、改造、维修,3,节,20,条,第六章 定期检验,9,条,第七章 安全保护装置,5,节,27,条,第八章 附 则,2,条,附 录：,A,、,B,、,C,、,D,、,E,TSG D0001 2009,压力管道安全技术监察规程,二、相关的若干名词解读,安全技术规范：,是特种设备技术法规的重要组成部分，其作用是把法律、法规和行政规章原则规定具体化。是规定特种设备的安全性能和相应的设计、制造、安装、修理、改造、使用管理和检验检测方法，以及许可、考核条件、程序的一系列具有行政强制力的文件。,行政许可：,是指行政机关根据公民、法人或者其他组织的申请，经依法审查，准予其从事特定活动的行为。,鉴定评审：,是指对申请特种设备设计、制造、安装、改造、维修、充装和检验的单位是否符合许可条件所进行的现场技术鉴定和条件审查工作。,特种设备生产：包括特种设备的设计、制造、安装、改造和维修的通称。,TSG D0001 2009,压力管道安全技术监察规程,制造、安装、改造、维修：,制造：是指在固定的、封闭的生产场所内，通过一些特定的加工、测试、调试等工序，生产特种设备或其主要部件的过程。,安装：,是指在特种设备设置场所，把特种设备零散部件组装成完整产品的过程。,根据设计的规定，将特种设备完整地安装在指定位置和支架上的过程。包括按规范要求的所有现场装配、制作、检查和试验等工作。,改造：,是指改变原特种设备主要受压元件或受力结构、机构（传动系统）或控制系统，致使特种设备的性能参数与技术指标发生变更的活动。,对特种设备主要受压元件或主要功能部件进行更换、增减和其他导致特种设备设计和使用条件等安全技术性能指标发生变更的活动。,维修：,是指对特种设备主要受压元件或主要功能部件进行更换或修理，不导致特种设备设计和使用条件等安全技术性能指标发生变更的活动。维修分为重大维修与一般维修两种：,1.,对承压设备的承压部件或机电设备的重要部件进行的维修活动称为重大维修；,2.,其他维修活动称为一般维修。,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第一章 总 则,*明确了本规程的目的、工业管道的定义、适用范围、监管范畴、管道分级、相关人员资格要求等。*,第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展，根据,特种设备安全监察条例,，制定本规程。,*国务院,2009.1.14,第,46,次常务会议通过、温总理,2009.1.24,签发,549,号令，颁布,特种设备安全监察条例,，,2009.5.1,实施*,第二条 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道,(,以下简称管道,):,(,一,),最高工作压力大于或者等于,0.1MPa,（表压，下同）的；,(,二,),公称直径（注,1,）大于,25mm,的；,(,三,),输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体以及可燃、易爆、有毒、有腐蚀性的液体的。,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第三条 本规程适用的管道范围如下：,(,一,),管道元件，包括管道组成件（注,2,）和管道支承件（注,3,）；,(,二,),管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；,(,三,),管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。,注,1,：公称直径即公称通径、公称尺寸，代号一般用,DN,表示。,注,2,：管道组成件，用于连接或者装配成承载压力且密闭的管道系统的元件，包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器,(,如,Y,型、,T,型等,),、管路中的节流裝置（如孔板）和分离器等。,注,3,：管道支承件：包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、底座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、,U,形夹和夹板等。,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,解析：,1996,年,6,月颁布的,压力管道安全管理与监察规定,中对工业管道的界定：是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。,2001.1.1,日实施的,GB 50316-2000,工业金属管道设计规范,其界定：为工业生产装置（工厂）和辅助设施的管道，包括储罐区、装卸站、水处理、泵房及连接的界外管道（包括与工艺或公用工程管道直接连接的管道）。,2006,年颁发的,GB/T 20801,工业管道,规范规定：工业管道系指,-,包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第四条 下列管道应当遵守其他有关安全技术规范的规定：,公称压力为,42MPa,以上的管道；,解析*公称压力为,42MPa,以上的管道指核能管道、核动力管道、深海潜能管道等；,(,二,),非金属管道。,非金属管道是指利用有机材料制造的管道。如聚四氟乙烯管、,PP.PE.PVC.PPR,管等；*,第五条 本规程不适用于下列管道：,(,一,),电气、电讯专用的管道；,(,二,),动力管道；,(,三,),军事装备和核设施的管道；,(,四,),海上设施和矿井井下的管道；,(,五,),移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等；,(,六,),石油、天然气、地热等勘探和采掘装置的管道；,(,七,),长输,(,油气,),管道和油气田集输管道；,(,八,),城镇市政公用设施的管道；,(,九,),采暖通风专业的管道；,(,十,),其他特种设备安全技术规范管辖范围的管道。,解析*,GB/T20801-2006,规定：有,12,种情况不适用。*,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第六条 管道元件的制造以及管道的设计、安装（含现场制作，下同）、改造、维修、使用和检验检测，应当执行本规程。,各级质量技术监督部门（以下简称质检部门）负责管道的安全监察工作，监督本规程的执行。,解析*管道元件的制造还应执行：,管道元件制造许可规则,TSG D2001-2006,；,压力管道元件型式试验规则,TSG D7002-2006,；,安全阀安全技术监察规程,TSG ZF001-2006,；,压力管道阀门安全技术监察规程,TSG DB001-2009,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第七条 本规程是管道的基本安全要求，其他规定,(,如技术标准、企业内部规定等,),不得低于本规程的要求。,解析：*基本安全要求其含义是,1.,必须达到的；,2.,不可缺少的；,3.,应当满足而不能折扣的要求。*,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第八条 本规程适用范围内的管道按照设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性划分为,GC1,、,GC2,、,GC3,三个等级。,管道级别以及介质毒性程度、腐蚀性和火灾危险性的划分见附件,A,。,解析*工业管道分级的五条原则：,1.,压力；,2.,设计温度；,3.,介质毒性程度；,4.,腐蚀性；,5.,火灾危险性,工业管道分级的规范依据：,确定压力管道介质特性的技术规范依据是：,1.GB 5044-1985,职业性接触毒物危害程度分级,；,2.GB 50160-1999,石油化工企业设计防火规范,；,3.GB 50016-2006,建筑设计防火规范,；,4.HG 20660-2000,压力容器中化学介质毒物危害和爆炸危险程度分级,工业管道分级的改变情况：从,2009.8.1,起执行,原,压力管道安装单位资格认可实施规则,规定（适用,2009.7.31,日止）；与现颁发的,GB/T 20801-2006,工业管道规范,与,TSG D3001-2009,压力管道安装许可规则,这三本规章中的压力管道分级区同情况比较，工业管道安装按其安全等级分为,GC1,、,GC2,、,GC3,三种级别，,GC1,级最高。,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第九条 管道元件的制造和管道的设计、安装的技术要求不符合本规程时，应当在借鉴和实验研究的基础上，进行型式试验或者技术鉴定，将所做试验的依据、条件、结果和第三方的检测报告，以及其他有关的技术资料，报国家质量监督检验检疫总局（以下简称国家质检总局），由国家质检总局委托有关的技术组织或者技术机构组织技术评审。技术评审的结果经过国家质检总局批准后，方可试用。,解析*管道元件的制造和管道的设计、安装的技术要求不符合本规程时，其含义一般是指下列 情况：,1),管道束喘振；,2),动力管道共振性能；,3),管道抗震性；,4),新型材料管道的安全性能等要求。*,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第十条 管道设计、安装和检验应当符合,GB/T 20801-2006,压力管道规范 工业管道,等相关国家标准的要求。直接采用国际标准或者国外标准时，应当先将其转化为企业标准或者工程规定。对于,GC1,级管道还应当报国家质检总局备案。必要时，由国家质检总局委托有关技术组织或者技术机构进行评审。无相应标准的，不得进行管道设计、安装和检验。,解析*工业管道设计应符合,GB/T20801.3-2006,：设计和计算；,工业管道制作与安装应符合,GB/T20801.4-2006,：制作与安装；,工业管道检验应符合,GB/T20801.5-2006,：检验与试验。*,第十一条 进口管道元件及其材料、安全保护装置，以及国内制造单位（含外商投资企业）引进国外技术、标准，制造和制作并且在国内使用的管道，其技术要求和使用条件不符合本规程规定时，应当参照本规程第九条和第十条办理。,解析*目前引进国外管道元件及材料、安全保护装置及国内制造单位引进国外技术、标准，制造和制作等采用的有下列国外标准系列：,ANSI,美国国家标准；,ASME,美国机械工程师学会标准；,ASTM,美国材料试验协会标准；,API,美国石油学会标准；,AWS,美国焊接学会标准；,JIS,日本工业标准；,JPI,日本石油学会标准；,JSA,日本标准；,EN,欧州标准；,DIN,德国国家标准；,NF,法国标准等。,具体使用时应与本规程相应条款和,GB/T20801-2006,相对照，并应符合第九、十条两条规定处置。*,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第十二条 从事管道元件制造，管道安装、改造、维修和定期检验的无损检测人员，应当取得特种设备无损检测人员相应的特种设备检验检测人员资格证书，并且在资格允许范围内从事无损检测工作。,从事管道元件制造，管道安装、改造、维修和定期检验的无损检测机构应当取得国家质检总局颁布的,特种设备检验检测机构核准证,。,解析*对从事特种设备无损检测的人员的基本要求；,对从事特种设备无损检测的机构的基本要求。*,TSG D0001 2009,压力管道安全技术监察规程,第一章 总 则,第十三条 从事管道元件制造，管道安装、改造、维修焊接的焊接人员（以下简称焊工），必须取得焊工相应的特种设备作业人员资格证书后，方可在有效期内担任合格项目范围内的焊接工作。,管道安全管理人员和操作人员应当取得,特种设备作业人员证书,。,解析*对从事特种设备焊接操作人员应按,TSG Z6002-2010,特种设备焊接操作人员考核细则,的要求，考试合格，在有效期内担任合格项目范围内的焊接工作。从事管道安全管理人员和操作人员应持有相关项目的,特种设备作业人员证书,进行作业。*,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二章 管道元件,第一节 基本要求,第十四条 管道元件标准件的设计压力应当符合有关安全技术规范及其相应标准的要求。非标准件的管道元件还应当有设计计算书和图样。,第十五条 管道元件制造单位应当取得,特种设备制造许可证,。管道元件产品应当按照规定，由特种设备检验检测机构按照有关安全技术规范的要求进行监督检验，合格后方可出厂。,解析*管道元件制造单位应当按照,管道元件制造许可规则,TSG D2001-2006,的规定，取得,特种设备制造许可证,。*,第十六条 管道元件制造，应当有设计（技术）文件和制造工艺文件，并且符合有关安全技术规范及其相应标准的要求。,解析*设计文件应包括产品图样、计算书、使用说明书；,制造工艺文件应包括从产品原材料、零部件检验、加工成型、焊接、热处理、无损检测、压力试验、泄漏性试验等关键工艺内容的工艺（作业）指导书。*,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第十七条 管道组成件的制造，应当符合有关安全技术规范及其相应标准的规定，其制造过程中的焊接（包括补焊）应当采用经过评定合格的焊接工艺，并且由持证焊工进行施焊。焊接工艺评定和焊工技能考试应当符合有关安全技术规范及其相应标准的要求。,解析*焊接工艺评定执行,JB 4708-2000,钢制压力容器焊接工艺评定,；,焊工技能考试应执行,特种设备焊接操作人员考核细则,规定。*,第十八条 管道元件制造单位应当按照管道元件的供货批量，提供盖有制造单位质量检验章的产品质量证明文件，实行监督检验的管道元件，还应当提供特种设备检验检测机构出具的监督检验证书。,管道组成件的质量证明文件包括产品合格证和质量证明书。产品合格证一般包括产品名称、编号、规格型号、执行标准等（具体格式见附件,B,）。质量证明书除包括产品合格证的内容外，一般还应当包括以下内容：,(,一,),材料化学成分；,(,二,),材料以及焊接接头力学性能；,(,三,),热处理状态；,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,(,四,),无损检测结果；,(,五,),耐压试验结果（适用于有关安全技术规范及其相应标准或者合同有规定）；,(,六,),型式试验结果；,(,七,),产品标准或者合同规定的其他检验项目；,(,八,),外协的半成品或者成品的质量证明。,管道支承件应当按照有关安全技术规范及其相应标准的规定，提供产品质量证明文件。,解析*,1.,对材料的基本性能要求：机械性能、耐蚀性能、物理性能、制造工艺性能、组织成分工与制造缺陷,2.,产品合格证与产品质量证明文件是各具有不同的内容和要求。产品合格证和质量证明书应当有制造单位质量检验人员和质量保证工程师签章。,特别注意在此明确规定了在产品合格证和产品质量证明书上应有制造单位质量检验人员和质量保证工程师签章。在管道元件制造单位设定产品合格证和产品质量证明书时，应当有此签章的栏目，以贯沏,条例,中强调的法律责任主体。,质量证明文件应具体包含本条规定的八项内容要求，切切注意贯彻执行。*,依据*,国务院,549,号令,条例,第十五条规定：特种设备出厂时，应当附有安全技术规范要求的设计文件、产品质量合格证明、安装及使用维修说明、监督检验证明等文件。,法律责任：第七十六条 特种设备出厂时，未按照安全技术规范的要求附有设计文件、产品质量合格证明、安装及使用维修说明、监督检验证明等文件的，由特种设备安全监督管理部门责令改正；情节严重的，责令停止生产、销售，处违法生产、销售货值金额,30,以下罚款；有违法所得的，没收违法所得。*,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第十九条 管道组成件应当逐件采用标志进行标记。标志内容一般包括制造单位单位代号或者商标、许可标志、材料（牌号、规格、炉批号）、产品编号等，并且应当符合有关安全技术规范及其相应标准的要求。产品规格较小，无法标记全部内容时，可以采用标签或者按照相应要求省略部分内容。从产品标志应当能够追溯到产品质量证明文件。,第二十条 管道用阀门除符合本规程外，还应当符合其他安全技术规范的规定。,解析：其他安全技术规范指：,管道元件制造许可规则,TSG D2001-2006,；,压力管道元件型式试验规则,TSG D7002-2006,；,安全阀安全技术监察规程,TSG ZF001-2006,；,压力管道阀门安全技术监察规程,TSG DB001-2009,等。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二节 材 料,第二十一条 管道组成件的材料选用应当满足以下各项基本要求，设计时根据特定使用条件和介质，选择合适的材料：,(,一,),符合相应材料标准的规定，其使用方面的要求符合管道有关安全技术规范的规定；,(,二,),金属材料的延伸率不低于,14,，材料在最低使用温度下具备足够的抗脆断能力，由于特殊原因必须使用延伸率低于,14,的金属材料时，能够采取必要的防护措施；,(,三,),在预期的寿命内，材料在使用条件下具有足够的稳定性，包括物理性能、化学性能、机械性能、耐腐蚀性能以及应力腐蚀破裂的敏感性等；,(,四,),考虑在可能发生的火灾和灭火条件下的材料适用性，以及由此带来的材料性能变化和次生灾害；,(,五,),材料适合相应制造、制作加工（包括锻造、铸造、焊接、冷热成形加工、热处理等）的要求，用于焊接的碳钢、低合金钢的含碳量应当小于或者等于,0.30,；,(,六,),几种不同的材料组合使用时，应当注意其可能出现的不利影响。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,解析*,.,对材料的一般规定：椐,GB/T20801.2,材料部分对材料的基本性能要求：机械性能、耐蚀性能、物理性能、制造工艺性能、组织成分工与制造缺陷。,常用 无 缝 钢 管 技 术 规 范 有：,GB5310,高压锅炉钢管,GB6479,高压化肥用钢管,GB9948,石油裂化用钢管,GB3087,低中压锅炉用钢管,GB8163,输送流体用钢管,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二十二条 管道组成件采用新研制、无应用实例的国产材料，材料研制生产单位应当将试验验证资料和第三方检测报告报国家质检总局，由国家质检总局委托有关的技术组织或者技术机构进行技术评审。技术评审的结果经过国家质检总局批准后，方可进行试制、试用。通过一定周期的试用、验证、进行型式试验或者技术鉴定后，报国家质检总局备案。,第二十三条 管道组成件所用材料采用国际标准或者国外标准时，应当符合下列要求：,(,一,),选用国外压力管道规范允许使用并且已有使用实例的材料，该材料性能不得低于国内类似材料的有关安全技术规范及其标准要求，其使用范围符合有关安全技术规范及其标准的规定；,(,二,),首次使用前，对化学成份、力学性能进行复验，并且进行焊接工艺评定，符合规定要求时，方可投入制造。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第三节 管道元件的使用,第二十四条 铸铁管道组成件的使用除符合本规程第二十五条的规定外，还应当符合以下要求：,(,一,),铸铁（灰铸铁、可锻铸铁、球墨铸铁）不得应用于,GC1,级管道，灰铸铁和可锻铸铁不得应用于剧烈循环工况（注,4,）；,注,4,：剧烈循环工况的定义见,GB/T 20801.3,压力管道规范 工业管道第,3,部分,:,设计和计算,的规定。,解析*流体工况：由流体性质、操作条件和其他因素构成的管道系统的设计条件之一。,剧烈循环工况，发生以下情况之一的工况：,a),管道系统中的管子、管道元件或接头中的位移应力范围,S,。,按式,(37),计算,超过许用应力范围,SA,按式,(32),或式,(33),计算,的,0.8,倍，同时当量循环次数,N,按式,(35),计算,超过,7000,；,b),设计人员根据经验判定的其他具有相同效应的工况。*,(,二,),球墨铸铁的使用温度高于,-20,，并且低于或者等于,350,。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二十五条 灰铸铁和可锻铸铁管道组成件可以在下列条件使用，但是必须采取防止过热、急冷急热、振动以及误操作等安全防护措施：,(,一,),灰铸铁的使用温度高于或者等于,-10,，并且低于或者等于,230,，设计压力小于或者等于,2.0MPa,；,(,二,),可锻铸铁的使用温度高于,-20,，并且低于或者等于,300,，设计压力小于或者等于,2.0MPa,；,(,三,),灰铸铁和可锻铸铁用于可燃介质时，使用温度高于或者等于,150,，设计压力小于或者等于,1.0MPa,。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二十六条 碳素结构钢管道组成件,(,受压元件,),的使用除符合第二十七条规定外，还应当符合以下规定：,(,一,),碳素结构钢不得用于,GC1,级管道；,(,二,),沸腾钢和半镇静钢不得用于有毒、可燃介质管道，设计压力小于或者等于,1.6MPa,，使用温度小于或者等于,200,，并且不低于,0,；,(,三,)Q215A,、,Q235A,等,A,级镇静钢不得用于有毒、可燃介质管道，设计压力小于或者等于,1.6MPa,，使用温度小于或者等于,350,，最低使用温度按照,GB/T 20801.1,压力管道规范 工业管道第,1,部分：总则,的规定；,(,四,)Q215B,、,Q235B,等,B,级镇静钢不得用于极度、高度危害有毒介质管道，设计压力小于或者等于,3.0MPa,，使用温度小于或者等于,350,，最低使用温度按照,GB/T 20801-2006,压力管道规范 工业管道第,1,部分：总则,的规定。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二十七条 用于管道组成件的碳素结构钢的焊接厚度应当符合以下要求：,(,一,),沸腾钢、半镇静钢，厚度不得大于,12mm,；,(,二,)A,级镇静钢，厚度不得大于,16mm,；,(,三,)B,级镇静钢，厚度不得大于,20mm,。,第二十八条 碳钢、奥氏体不锈钢钢管以及由其制造的对焊管件的使用限制应当符合表,1,规定。,表,1,钢管及其对焊管件的使用限制,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,注,8,：表,1,钢管标准名称如下：,(1)GB 3091-2001,低压流体输送用焊接钢管,；,(2)GB 9711.1-1997,石油天然气工业输送钢管交货技术条件第,1,部分：,A,级钢管,；,(3)GB 8163-1999,输送流体用无缝钢管,；,(4)GB 3087-1999,低中压锅炉用无缝钢管,；,(5)GB 12771-1991,流体输送用不锈钢焊接钢管,；,(6)HG 20537.3-1992,化工装置用奥氏体不锈钢焊接钢管技术要求,；,(7)HG 20537.4-1992,化工装置用奥氏体不锈钢大口径焊接钢管技术要求,。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第二十九条 碳钢、碳锰钢、低温用镍钢不宜长期在,425,以上使用。,铬钼合金钢在,400,550,区间长期使用时，应当根据使用经验和具体情况提出适当的回火脆性防护措施。,第三十条 奥氏体不锈钢使用温度高于,540,（铸件高于,425,）时，应当控制材料含碳量不低于,0.04,，并且在固溶状态下使用。,奥氏体不锈钢在,540,900,区间长期使用时，应当采取适当防护措施防止材料脆化。,奥氏体不锈钢在以下条件下，还应当考虑发生晶间腐蚀的可能性：,(,一,),低碳（,C0.08,）非稳定化不锈钢，在热加工或者焊接后使用；,(,二,),超低碳（,C0.03,）不锈钢，在高于,425,长期使用。,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第三十二条 金属材料及其焊接接头的冲击韧性应当符合有关安全技术规范规范及其材料标准的要求。,解析*金属材料及其焊接接头的冲击韧性检测应按照,GB/T229-1994,金属夏比缺口冲击试验方法,(ISO 148-1983),进行。*,第三十三条 管道用密封件的选用应当考虑设计压力、设计温度以及介质、使用寿命等的要求,并且符合有关安全技术规范及其相应的密封材料标准的规定。,解析*,GB/T 13403-1992,大直径碳钢管法兰用垫片,HG 20606,钢制管法兰用非金属平垫片,HG 20607,钢制管法兰用聚四氟乙烯包复垫片,HG 20608,钢制管法兰用柔性石墨复合垫片,HG 20609,钢制管法兰用金属包复垫片,HG 20610,钢制管法兰用缠绕式垫片,HG 20611,钢制管法兰用齿形组合垫片,HG 20612,钢制管法兰用金属环垫,HG 20627,钢制管法兰用非金属平垫片*,TSG D0001 2009,压力管道安全技术监察规程,第二章 管道元件,第三十四条 管道支承件的使用应当符合有关安全技术规范及其相应标准的规定。,解析*支承件现行标准采用,GB/T17116.1-1997,管道支吊架第,1,部分：技术规范；,GB/T17116.2-1997,管道支吊架第,2,部分：管道连接部件；,GB/T17116 3-1997,管道支吊架第,3,部分：中间连接件和建筑结构连接件。*,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第三章设 计,第三十五条 管道的设计单位应当取得相应的设计许可证书。,管道工程设计应当符合本规程以及,GB/T 20801,的要求（包括使用单位规定的附加要求），保证所设计的管道能够安全、持续、稳定、正常地生产运行。,解析：*,特种设备设计的安全质量监督包括三种方式：实施专项行政许可；对制造单位设计文件进行技术鉴定；通过产品型式试验进行设计审查三种。,压力管道的设计单位应当经国务院特种设备安全监督管理部门许可，方可从事压力管道的设计活动。具体执行,压力容器压力管道设计许可证规则,TSG R1001-2008,。,压力容器和压力管道设计均属专项设计许可项目。其中压力管道设计许可是通过国务院第,412,号令确定的。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第三十六条 管道设计文件一般包括图纸目录（格式参见附件,C,表,C,1,）、工程规定、管道数据表（参见附件,C,表,C,3,）、设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书，必要时还应当包括施工安装说明书。,解析*界定了设计文件的九项内容,第三十七条 管道工程规定至少应当包括以下内容：,(,一,),管道材料等级表（参见附件,C,表,C,二）、防腐处理、隔热要求、吹扫与清洗、管道涂色要求；,(,二,),管道元件技术条件；,(,三,),工程设计选用管道元件时，应当考虑的工程设计寿命要求；,(,四,),管道制作与安装（包括焊接）技术条件；,(,五,),试验和检验要求。,第三十八条 管道图纸目录和管道平面布置图上应当加盖设计单位设计许可印章。,解析*应盖有与管道类级别相应的压力管道专项设计资质许可红色印章。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第三十九条 管道数据表、管道材料等级表、设备布置图、管道平面布置图、强度计算书和管道应力分析计算书等主要设计图样和文件，应当有设计、校核、审核三级签字。,GC1,级管道的管道材料等级表和管道应力分析计算书还应当有设计审定人签字。,解析*管道数据表、管道材料等级表样执行本规程附件,C,一、二,(,一,),、,(,二,),、,(,三,)(,四,),表式,第四十条 管道设计压力应当不小于在操作中可能遇到的最苛刻的压力与温度组合工况的压力。,管道操作工况超过设计条件时，应当符合,GB/T 20801,关于允许超压的规定。,第四十一条 管道组成件适用压力的选用应当符合以下要求：,(,一,),法兰、阀门等管道元件的适用压力，符合相关标准所规定的对应于设计温度的压力,温度额定值的规定；,(,二,),直管、斜接弯头、弯管、盲板、非标法兰以及支管连接管件的适用压力按照,GB/T 20801,进行计算确定；,(,三,),承插和螺纹管件的适用压力按照相关标准规定的直管壁厚确定；,(,四,),对焊管件和支管座的适用压力按照,GB/T 20801,计算确定，无法进行计算时，可以由验证试验确定。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,不能按照本条,(,一,),至,(,四,),项确定适用压力的管道组成件，也可以根据使用经验、应力分析、型式试验等方法确定其适用压力，但需通过国家质检总局委托的技术组织或者技术机构的技术评审。,第四十二条 管道设计温度应当按照操作中可能遇到的最苛刻的压力与温度组合工况的温度确定。,第四十三条 环境温度低于,0,时，应当有防止切断阀、控制阀、安全保护装置和其他管道组成件的活动部件外表面结冰的措施。,第四十四条 当金属管道外壁温度受大气环境条件影响，压力管道设计时所考虑的最低环境温度，可以按照该地区气象资料，取历年来月平均最低气温的最低值（注,9,）。,注,9,：月平均最低气温是指当月各天的最低气温值相加后除以当月的天数。,第四十五条 管道组成件的强度计算应当符合,GB/T 20801,的规定。凡是与机泵类等动设备相连，或者在高温、高压下使用，或者循环当量数大于,7000,，以及工程设计中有严格要求的管道，都应当进行管道应力分析。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,解析*,符合以下条件之一的管道系统应按本章要求进行管道应力分析：,a),设备管口有特殊的荷载要求；,b),预期寿命内热循环次数超过,7000,的管道；,c),操作温度大于等于,400,，或小于等于,70,的管道。,符合以下条件之一的管道系统可免除应力分析：,a),与运行良好的管道系统相比，基本相同或基本相当的管道系统；,b),与已通过应力分析的管道系统相比，确认有足够强度和柔性的管道系统。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第四十六条 管道应力分析中应当考虑以下各类荷载的影响以及其他原因产生的荷载和作用力的相关作用：,(,一,),介质压力、管道自重（包括隔热层、管道组成件以及介质重量）等持久荷载；,(,二,),风荷载、地震荷载以及由于阀门关闭引起的压力短时升高、泄放阀打开时对管道的冲击反力等临时荷载；,(,三,),温差荷载、固定支吊架或者端点位移对管道的交变或者非交变荷载。,解析*,由于管系对约束点产生作用力和力矩。作用力和力矩过大需加以限制，以防造成危害；,a),在管道与设备或管道组成件的连接处易发生泄漏。,b),会导致与管道相连的设备内部（泵、汽轮机等）产生过量的应力和变形，无法正常运行甚至引起机件损坏。,管道应力的范围：应包括,50,以下的冷管道以及绝大部分热管道。,柔性计算的方法：分为计算机程序分析、近似计算法、简化判断法。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第四十七条 管道轴向应力应当符合以下要求：,(,一,),持久荷载组合工况下的管道轴向应力小于或等于最高工作温度下的材料许用应力；,(,二,),持久荷载和必须考虑的临时荷载组合工况下的管道轴向应力小于或者等于,1.33,倍最高工作温度下的材料许用应力。,第四十八条 压力管道的设计，应当有足够的腐蚀裕量。腐蚀裕量应当根据预期的压力管道使用寿命和介质对材料的腐蚀速率确定，并且还应当考虑介质流动时对压力管道或者受压元件的冲蚀量和局部腐蚀以及应力腐蚀对压力管道的影响，以满足压力管道安全运行的要求。,第四十九条 管道组成件的最小厚度应当考虑包括腐蚀、冲蚀、螺纹深度或者沟槽深度所需的裕量。为了防止由于支承、结冰、回填、运输、装卸或者其他原因引起的附加荷载而产生超载应力，造成损坏、跨塌或者失稳，必要时，应当增加管壁厚度。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第五十一条 管道组成件的设计和选用应当符合,GB/T 20801.3,的规定。,解析*管道组成件的选用：,应根据流体的性质、各种可能出现的操作工况以及外部环境的要求和经济合理性选用管道组成件。,第五十二条 压力管道的法兰、垫片、紧固件的设计应当遵照,HG 20592,HG 20635,1997,钢制管法兰、垫片、紧固件,等相关标准的规定。,第五十三条 为了保证法兰接头的密封要求，设计时应当遵循以下原则：,(,一,),平焊法兰不得用于温度频繁变化的管道，特别是法兰未做隔热的场合；,(,二,),剧烈循环工况的管道采用法兰连接时选用带颈对焊法兰；,(,三,),胀接法兰、螺纹法兰不得用于,GC1,级管道和腐蚀性极强的环境中；,(,四,),扩口翻边接头不得用于剧烈循环工况；,(,五,),法兰连接的紧固件符合预紧与操作条件下垫片的密封要求，低强度紧固件不得用于剧烈循环工况下的法兰接头；,(,六,),垫片根据流体性质、使用温度、压力以及法兰密封面等因素选用,垫片的密封荷载与法兰的压力等级、密封面型式和表面粗糙度以及紧固件相匹配；,(,七,)GC1,级管道以及有毒、可燃介质管道，规定其法兰接头的紧固载荷和紧固程序，确保法兰接头的密封性能。,TSG D0001 2009,压力管道安全技术监察规程,第三章,设 计,第五十四条 管道支吊架的设
