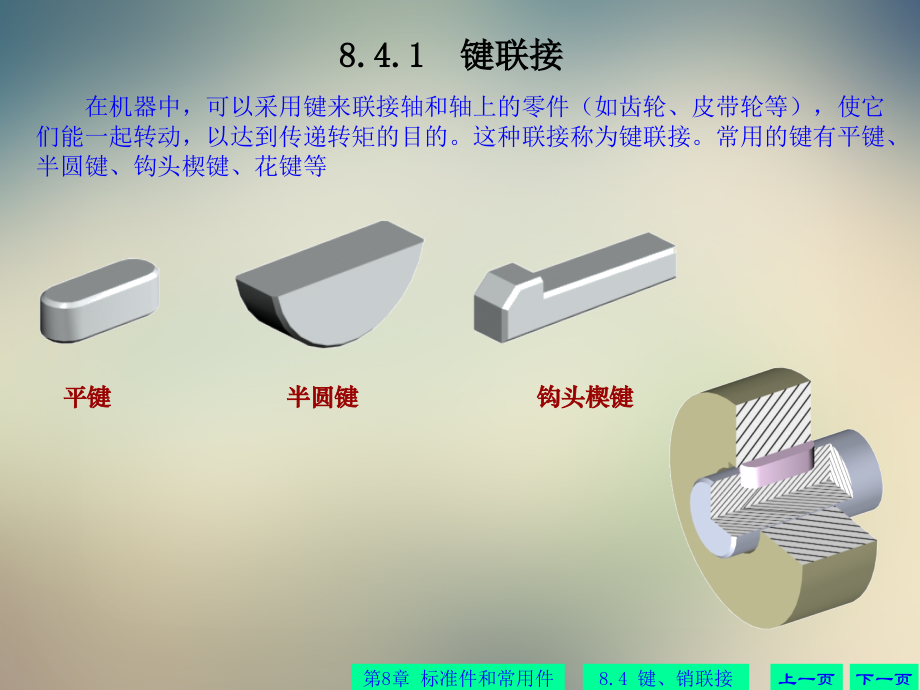

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020年5月29日星期五,#,07 六月 2025,第8章标准件(键销弹簧轴承)(精品值得参考),8.4.1 键联接,在机器中，可以采用键来联接轴和轴上的零件（如齿轮、皮带轮等），使它们能一起转动，以达到传递转矩的目的。这种联接称为键联接。常用的键有平键、半圆键、钩头楔键、花键等,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,平键,半圆键,钩头楔键,名称,型式,图 例,标 记 示 例,普,通,平,键,A型,b=18,h=11,L=100的圆头普通平键：,键 GB/T1096 18100,B型,b=18,h=11,L=100的方头普通平键（B型）:,键 B GB/T1096 18100,（B不能省略）,C型,b=18,h=11,L=100的单圆头普通平键（C型）:,键 C GB/T1096 18100,（C不能省略）,1.键的规定标记及键联接的画法,1）键的规定标记及示例,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,半,圆,键,b=6，h=10,R=25,L=24.5的半圆键：,键 GB/T1099 625,钩,头,楔,键,b=18,h=11,L=100的钩头楔键：,键 GB/T1565 18100,1）键的规定标记及示例,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,轴上键槽画法及尺寸注法,d,d-t,L,t,为轴上键槽深度，,b、t,可按轴径,d,从标准中查出,。,b,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,b,D,D+t,1,轮毂上键槽画法及尺寸注法,t,1,b,可按孔径,D,从标准中查出。,b,:,键槽宽度,t,1,:,轮毂上键槽深度,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,轴,A,A,AA,轮,键,轴,轮,键,2）键联接的规定画法,（1）普通平键联接的画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,平键槽连接画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,（2）半键联接的画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,（3）钩头楔键联接的画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.1 键联接,8.4.2 花键的画法及代号注法,花键联接由外花键和内花键组成，可以认为花键联接是平键联接在数目上的发展。在轴、孔断面上键齿成对称分布，有四键（称为齿），六键、八键等。由于齿形不同，可分为矩形花键和渐开线花键。花键联接能传递较大的转矩，被联接件之间的同轴度和导向性好。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,1矩形花键轴（外花键）的画法和标注,外花键视图画法：,与轴线平行的视图中，外花键大径用粗实线，小径用细实线绘制。工作长度的终止端和尾部长度末端均用细实线绘制，并与轴线垂直，尾部画成与轴线成30的细斜线。,在垂直于轴线的视图或断面图中，可画出全部或部分齿形，大径用粗实线，小径用细实线表示；也可画出只表示大径的粗实线圆和表示小径的细实线圆，倒角圆不画。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,外花键剖视图画法：,在剖视图中，小径画成粗实线，其余同外花键视图画法。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,花键的标注有两种方法：,1）在图中直接注出公称尺寸D（大径）、d（小径）、b（键宽）和Z（齿数）等。,2）从大径圆柱的素线上引出指引线，在其水平折线上注出花键代号，包括花键齿形符号，键数N,小径d，大径D,键（槽）宽B,公差带代号，标准号。,无论采用哪种注法，花键工作长度L都要在图样上注出。,外花键标注：,图中直接标注,标注花键代号,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,2矩形花键孔（内花键）的画法和标注,内,花键画法：,在与轴线平行的视图中，内花键通常用剖视表达，大、小径均用粗实线绘制，齿按不剖处理。,在垂直于轴线的视图中，用局部视图表达齿形，可画出全部或部分齿形，大径用细实线，小径用粗实线。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,内,花键的标注有两种方法：,1）在图中直接注出。,2）注出花键代号。,无论采用哪种注法，花键工作长度L都要在图样上注出。,内花键标注：,图中直接标注,标注花键代号,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,3花键联接的画法和标注,花键联接部分按外花键的画法绘制；,在花键联接装配图上通常是标注花键代号。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.2 花键的画法及代号注法,8.4.3 销联接,常用的有圆柱销、圆锥销和开口销等。,圆柱销、圆锥销在机器中主要起联接和定位作用；开口销用来防止螺母松动或固定其他零件。,销是标准件，可在国家标准中查到它们的型式和尺寸。,圆柱销,圆锥销,开口销,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,1.销的规定标记,销的规定标记为：,销 标准号 类型代号 公称直径长度（dL）,类型代号：圆柱销、圆锥销分别有A型、B型，开口销无此项,公称直径：圆锥销的公称直径指小端直径，开口销的公称直径指销孔直径。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.3 销联接,销联接过程,圆柱销和圆锥销联接，要求被联接件先装配在一起，再加工销孔。,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.3 销联接,2.销连接画法,圆柱销连接画法,圆锥销连接画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.3 销联接,开口销连接画法,上一页,下一页,第8章 标准件和常用件,8.4 键、销联接,8.4.3 销联接,8.5,弹簧,弹簧是用途极广的零件，可以用于机械的运动控制、减震、夹紧、测力和储能等。,弹簧的种类繁多，有螺旋弹簧、蝶形弹簧、平面蜗簧、板弹簧等。,螺旋弹簧,板弹簧,平面蜗簧,上一页,下一页,第8章 标准件和常用件,螺旋弹簧,压缩弹簧,拉伸弹簧,扭转弹簧,螺旋弹簧又有压缩螺旋弹簧、拉伸螺旋弹簧、扭转螺旋弹簧。,上一页,下一页,第8章 标准件和常用件,8.5 弹簧,8.5.1 圆柱螺旋压缩弹簧的各部分名称及尺寸关系,簧丝直径d,：制造弹簧的材料直径。,弹簧外径D和内径D,1,：分别指弹簧的最大和最小直径。,弹簧的中径 D,2,：D,2,(DD,1,)/2,有效圈数n,：弹簧受力时实际起作用的圈数。,支承圈数n,2,：为使压缩弹簧受力均匀，增加平稳性，将弹簧两端并紧并磨平的圈数。支承圈有1.5圈、2圈、2.5圈三种，以2.5圈较常用。,总圈数n,1,:n,1,nn,2,。,节距t,：两相邻有效圈在轴向对应点之间的距离。,自由高度H,0,：弹簧不受外力作用时的高度：,H,0,=n,t,+(n,2,0.5)d。,展开长度L,：制造弹簧时，所需弹簧材料的长度。,旋向,：弹簧的螺旋方向。分为右旋和左旋两种，但大多是右旋。其旋向判别方法与螺纹的相同。,上一页,下一页,第8章 标准件和常用件,8.5 弹簧,8.5.2圆柱螺旋压缩弹簧的规定画法,1.单个弹簧的规定画法,各圈轮廓线画成直线；,不论左旋还是右旋，弹簧的图形均可画成右旋，若实际为左旋弹簧时，在图中一律要注明旋向“左旋”；,有效圈数在4圈以上，中间各圈可省略，允许适当缩短图形长度，但应画出簧丝中心线,。,当两端并紧且磨平时，无论支承圈的圈数为多少，和并紧情况如何，均按右图绘制。必要时，也可按支承圈的实际结构绘制。,作图步骤,根据中径 D,2,和自由,高度H,0,画基准线,画基支撑圈和工作圈,上一页,下一页,第8章 标准件和常用件,8.5 弹簧,螺旋压缩弹簧作图步骤,剖视图,视图,上一页,下一页,第8章 标准件和常用件,8.5 弹簧,2.弹簧在装配图中的规定画法,在装配图中，被弹簧挡住的结构一般不画，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起；当弹簧直径在图上等于或小于2mm时，簧丝剖面可全部涂黑，轮廓线不画。,簧丝直径小于1mm时，可采用示意画法。,上一页,下一页,第8章 标准件和常用件,8.5 弹簧,8.6 滚动轴承,一、滚动轴承的结构,二、滚动轴承的代号,三、滚动轴承的画法,滚动轴承是标准部件，规格型号很多，用来支承传动轴，具有结构紧凑、摩擦力小等特点。因此，广泛运用在各类机器中。,上一页,下一页,第8章 标准件和常用件,常用轴承,圆锥滚子轴承,深沟球轴承,推力球轴承,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,8.6.1 滚动轴承的结构及代号,滚动轴承的种类很多，但其结构大体相同。一般由外（上）圈、内（下）圈和排列在内 （上）、外（下）圈之间的滚动体（有钢球、圆柱滚子、圆锥滚子等）及保持架四部分组成。,一般情况下，外圈装在机器的孔内，固定不动；内圈套在轴上，随轴转动。,外圈,内圈,滚动体,保持架,保持架,滚动体,外圈,内圈,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,滚动体类型,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,圆柱滚子,滚针,球,圆锥滚子,球面滚子,非对称球面滚子,滚动轴承的代号,国家标准规定滚动轴承的代号由基本代号、前置代号、和后置代号构成,其排列如下：,前置代号 基本代号 后置代号,基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。基本代号一般由五位数字组成，,从右边数起,，其含义为：,第一、二位为内径代号,（当代号数字 04时，即00、01、02、03分别代表内径d=10、12、15、17；代号数字 04时，代号数字乘以5，即为轴承内径。）,第三、四位为尺寸系列代号,。,最左边一位数字或字母为类型代号,。,例1：轴承型号6204代表的含义为：,6 2 0 4,类型代号,（0）2尺寸系列代号,内径代号(d=04x5=20),上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,滚动轴承的代号,前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左、右添加的补充代号，前置代号用字母表示，后置代号用字母或字母加数字表示。,在基本代号中当轴承类型代号为字母时，则该字母应与后面表示尺寸系列代号的数字之间空半个汉字。,例2：轴承型号L N 207代表的含义为：,L N 207,类型代号,（0）2尺寸系列代号,内径代号(d=07x5=35),前置代号,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,代号,轴承类型,调心球轴承,调心滚子轴承和推力调心滚子轴承,圆锥滚子轴承,双列深沟球轴承,推力球轴承,深沟球轴承,角接触轴承,圆柱滚子轴承,常见轴承类型代号,外球面球轴承,1,2,3,4,5,6,7,8,N,U,推力圆柱滚子轴承,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,轴承类型,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,调心球轴承,深沟球轴承,角接触球轴承,推力球轴承,轴承类型,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,双向推力球轴承,外圈无挡边圆柱滚子轴承,圆锥滚子轴承,调心滚子轴承,滚针轴承,8.6.2 滚动轴承的画法,滚动轴承是标准部件，所以，无需画出其零件图，只是在装配图上根据外径D、内径d和宽度B等几个主要尺寸，按不同的需要采用通用画法、特征画法或规定画法。,1通用画法,当不需要较确切地表达滚动轴承的外形轮廓、载荷特性、结构特征时，可用矩形线框及位于线框中央正立的十字符号表示，十字符号不应与矩形线框接触。,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,如需确切地表达滚动轴承的外形，则应画出其剖面轮廓，并在轮廓中央画出正立的十字符号表示，十字符号不应与矩形线框接触。,带偏心套的外球面球轴承的通用画法,带防尘盖轴承的通用画法,1通用画法,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,1）深沟球轴承的画法,2.规定画法,特 征 画 法,规 定 画 法,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,深沟球轴承画图过程,：,d,D,A,A/2,B,B/2,A/2,d、D、B,根据轴承代号在画图前查标准确定。,60,主要参数,d,(内径),D,(外径),B,(宽度),上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,2）圆锥滚子轴承的画法,特 征 画 法,规 定 画 法,上一页,下一页,第8章 标准件和常用件,8.6 滚动轴承,
