办公大楼网络综合布线设计方案.doc

成绩

网络综合布线
2012— 2013学年第二学期期末考试

论文题目办公大楼网络综合布线设计方案

学 号 110412137
姓 名 刘欢欢
系 部 电子通信工程系
专 业 通信网络及设备
班 级 通网111
日期：2013年6月1号

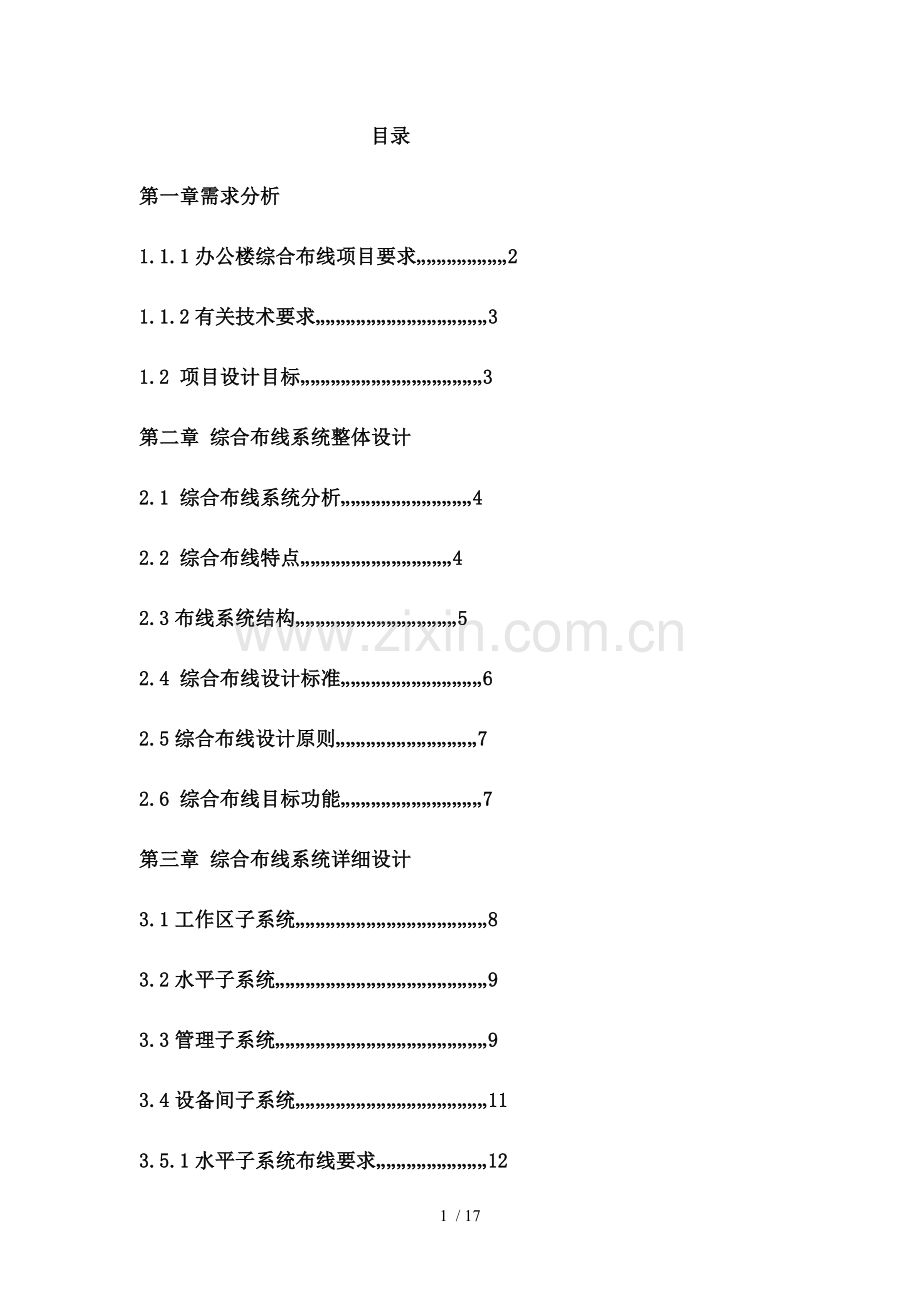

目录
第一章需求分析
1.1.1办公楼综合布线项目要求„„„„„„„„„2
1.1.2有关技术要求„„„„„„„„„„„„„„„„„3
1.2 项目设计目标„„„„„„„„„„„„„„„„„„3
第二章 综合布线系统整体设计
2.1 综合布线系统分析„„„„„„„„„„„„„4
2.2 综合布线特点„„„„„„„„„„„„„„„4
2.3布线系统结构„„„„„„„„„„„„„„„„5
2.4 综合布线设计标准„„„„„„„„„„„„„„6
2.5综合布线设计原则„„„„„„„„„„„„„„7
2.6 综合布线目标功能„„„„„„„„„„„„„„7
第三章 综合布线系统详细设计
3.1工作区子系统„„„„„„„„„„„„„„„„„„„8
3.2水平子系统„„„„„„„„„„„„„„„„„„„„„9
3.3管理子系统„„„„„„„„„„„„„„„„„„„„„9
3.4设备间子系统„„„„„„„„„„„„„„„„„„„11
3.5.1水平子系统布线要求„„„„„„„„„„„12
3.5.2管理子系统设计建议„„„„„„„„„„„„„„„„„„„„„13
3.6综合布线系统拓扑图„„„„„„„„„„„„„„„„„„„„„14
3.7综合布线测试„„„„„„„„„„„„„„„„„„„„„14
3.8各种设备价格清单„„„„„„„„„„„„„„„„„„„„„15

办公大楼网络综合布线设计方案
 第一章 需求分析
在企业信息化建设过程中，网络综合布线是非常关键一个环节，根据该集团信息化建设项目要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求
基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务需求，且兼顾未来长远发展；
　 2、符合当前信息传输要求，并考虑未来发展需求；
　 3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议星型拓扑结构；
　 4、布线系统支持语音、图像、数据等综合信息高质量传输，并能够适应集团公司内部各种不同类型不同厂家电脑及网络产品；
　 5、布线信息出口采用国际标准RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、图像、数据等信息及多媒体信息传输；
6、采用目前流行，具有一定先进技术超五类系列产品。
7、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2有关技术要求
符合最新国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络高速、可靠信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统需要。能满足灵活应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化标准件，以方便管理并在将来有更大发展时，容易地将设备扩展进去.能够支持千兆速率数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。网络就易于管理。
1.2 项目设计目标
兼容性：综合布线是完全独立而及应用系统相对无关，可以适用于多种应用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行标准，对多数著名厂商产品都是开放，并支持所有通信协议。
灵活性：系统应采用标准传输线缆和相关连接硬件，模快化设计，所有通道都是通用。所有设备开通及更改均不需改变布线线路，并可灵活多变组网。
可靠性：系统应采用高品质材料和组合压接方式构成一套高标准信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路运行，从而保证整个系统可靠运行。
先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够余量。
经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。
可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。
第二章 综合布线系统整体设计
2.1 综合布线系统分析
综合布线是一个模块化、灵活性极高建筑物内或建筑群之间信息传输通道，是智能建筑“信息高速公路”。它既能使语音、数据、图象设备和交换设备及其它信息管理系统彼此相连，也能使这些设备及外部通信网相连接。
2.2 综合布线特点
1、综合布线是一套标准配线系统，综合了所有语音、数据、图像及监控等设备。
2、综合布线对不同厂家语音、数据设备均可兼容，且使用相同电缆及配线架、相同插头和模块插孔。
3、综合布线采用模块化设计，所有接插件都是积木标准件，易于扩充及重新配置。
4、综合布线系统采用高品质标准材料，以组合压接方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证。
5、综合布线系统属于一次性投资项目。
2.3布线系统结构
综合布线采用星型拓扑结构。该结构下每个分支子系统都是相对独立单元，对每个分支子系统改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化结构。按每个模块作用，可把它划分成6个部分，如图所示。这6个部分可以概括成“一间、二区、三个子系统”，即：
◆设备间
◆工作区
◆管理区
◆水平子系统
◆干线子系统
◆建筑群子系统

这六个部分中每一个都相互独立，可以单独设计，单独施工。更改其中一个子系统时，均不会影响其它子系统
2.4 综合布线设计标准
2.4.1 国际标准
ANSI/EIA/TIA-569 商业大楼路径和空间结构标准
ANSI/EIA/TIA-607 商业大楼接地线和耦合线标准
ANSI/TIA/EIA-568 商业大楼通讯布线标准
ANSI/TIA/EIA-606 商业大楼通讯布线结构管理标准
TIA/EIA TSB-67 UTP端到端系统功能检测标准
ISO11801 国际商务建筑布线标准
IEEE 802.3 CDMA/DC 10Base5 10Base2 10BaseT 100BaseT
IEEE 802.5 Token Ring
CDDI 铜线分布数据接口高速网络标准
ATM 异步传输模式
2.4.2 国际标准
《城市住宅区和办公楼电话通信设施设计标准》
《建筑及建筑群结构化布线系统设计规范》GB50311-2000
《建筑及建筑群结构化布线系统工程施工及验收规范》GB50312-2000
《工业企业通信设计规范》
《中国建筑电气设计规范》
《高层民用建筑设计防火规范》
相关厂家产品设计、选型、施工、验收手册说明标准
2.5综合布线设计原则
1、适用性
2、灵活性
3、可扩展性
4、模块化结构
5、开放性
2.6 综合布线目标功能
本案结构化布线系统应达到下列目标：
按照设计完成结构化布线系统，将达到办公自动化目标。
高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备有效管理及这些设备技术发展。
确保提高工作效率和舒适工作环境。
节约资金，使大楼管理合理化，达到短期投资长期收益目标。
提高管理可扩性和易变性，适应环境变化，工作性质多样性和复杂性。
第三章 综合布线系统详细设计
3.1工作区子系统
包括所有用户实际使用区域。共设数据点350个、语音点350个。为满足办公环境信息高速传输具体情况，数据点、语音点全部采用五类非屏蔽信息模块，使用国标双口防尘墙上型插座面板。数据点、语音点在每层分布如下表：

工作区子系统数据、语音分布表
3.2水平子系统
水平子系统是由建筑物各管理间至各工作区之间电缆构成。为了满足高速率数据传输，数据、语音传输选用五类非屏蔽四对双绞线。各楼层所需水平电缆长度统计如下表：

数据点、语音点水平电缆长度统计表

备注：
①每根水平电缆平均长度按（最长＋最短）÷2×1.1+2*楼层高计算。
②每标准箱为1000英尺（305米）。
③22500米÷305米/箱=73.77箱，订74箱非屏蔽双绞线。
3.3管理子系统
垂直干线子系统由连接设备间及各层管理间干线构成。其任务是将各楼层管理间信息，传递到设备间并送至最终接口。垂直干线设计必须满足用户当前需求，同时又能适合用户今后要求。为达此目，我们采用6芯多模室内光缆，支持数据信息传输，采用5类25对非屏蔽电缆，支持语音信息传输。

数据主干光纤长度统计表

语音主干电缆长度统计表
备注：
①每标准UTP25对电缆轴1000英尺（305米）。
②400米÷305米/轴=1.31轴，订2轴。
3.4设备间子系统
设备间子系统是整个布线系统中心单元，计算机中心设在一层，电话主机房设在一层。实现每层楼汇接来电缆最终管理。
根据综合布线所需主要设备列表如下：

计算机中心设备统计表

电话主机房设备统计表
3.5管线方案
原则上尽量利用大厦已经铺好管路，对不满足布线要求管路，需重新铺管部位，应尽可能减少对建筑环境破坏。
3.5.1水平子系统布线要求
水平子系统连接配线间和信息出口。水平布线距离应不超过90米，信息口到终端设备连接线，和配线架之间连接线之和不超过10米。
走线方式分两种：
1、采用走吊顶轻型槽型电缆桥架方式
这种方式适用于大型建筑物。为水平线缆提供机械保护和支持装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点房间，在由预埋在墙内不同规格铁管，将线路引到墙上暗装铁盒内。
综合布线系统水平布线是放射型，线路量大，因此线槽容量计算很重要，按照标准线槽设计方法，应根据水平线缆直径来确定线槽容量.即：线槽横截面积 = 水平线路横截面积×3
线槽材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同规格。为保证线缆转弯半径，线槽需配以相应规格分支配件，以提供线路路由转弯自如。
为确保线路安全，应使槽体有良好接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内出线口，待具体位置确定后，再引到信息出口。
2、采用地面线槽走线方式
这种方式适应于大开间办公间，有密集地面型信息出口情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点各房间，再用支架槽引向房间内信息点出线口，强电线路可以及弱电线路平等配置，但需分隔于不同线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口集成面板，真正作到在一个清洁环境中，实现办公自动化。
由于地面垫层中可能会有消防等其它系统线路，所以必须由建筑设计单位根据管线设计人员提出要求，综合个系统实际情况，完成地面线槽路由部分设计，线槽容量计算应根据水平线外经来确定。即：线槽横截面积 = 水平线路横截面积×3
3.5.2管理子系统设计建议
管理子系统是整个配线系统中心单元，它布放、选型及环境条件考虑是否恰当，都直接影响到将来信息系统正常运行和使用灵活性，室内照明不低于150Lx，室内应提供UPS电源配电盘，以保证网络设备运行及维护供电。
每个电源插座容量不小于300W，管理子系统（配线室）应尽量靠近弱电竖井旁，而弱电竖井应尽量在大楼中间，以方便布线并节省投资。
设备室环境条件如下： 温度保持在8-27摄氏度之间;湿度保持在30%-50%之间;通风良好，室内无尘
3.6综合布线系统拓扑图

综合布线系统拓扑图
3.7综合布线测试
当布线系统全部安装完毕，测试技术指标满足《技术要求》要求后，系统开始三个月试运行。
试运行结束后，甲方和公司检验人员共同对整个工程进行最终验收。验收采用100%点对点测试方式，其内容和程序由双方共同协商确定。
3.8各种设备价格清单
序号
设备名称
规格型号
品牌
产地
单位
数量
1
24口交换机

台
248
2
电钻

把
20
3
线钳

把
20
4
铁锤

把
20
5
橡胶锤

把
20
6
测线议

台
20
7
梯子

把
20
8
电线

米
5000
9
交换机箱子

个
50
10
插线板

个
60
11
阴角

个
800
12
阳角

个
800
13
钢卷尺

把
6
14
PVC管

米
2000
15
模块

个
500
16
PVC管槽

米
3500
17
水晶头

个
1000
18
光纤

米
200
19
钢钉

盒
55
20
钻头

个
12
21
手套

双
100
22
拐角

个
100
23
三通

个
100
24
卡子

盒
12
25
辅助器材

项
1

参考文献

[1]梁裕 《综合布线设计及施工》 广西职业技术学院，2005.06.07
[2]蔡立军 《网络系统集成技术》  北京:清华大学出版社.
[3] 周昕 贾冬梅 张炎编著.数据通信及网络技术[M].北京：清华大学出版社，2007年2月 308-321
[4] 刘伟著.交换设备及综合布线[M].南京：冶金工业出版社，2006年7月
