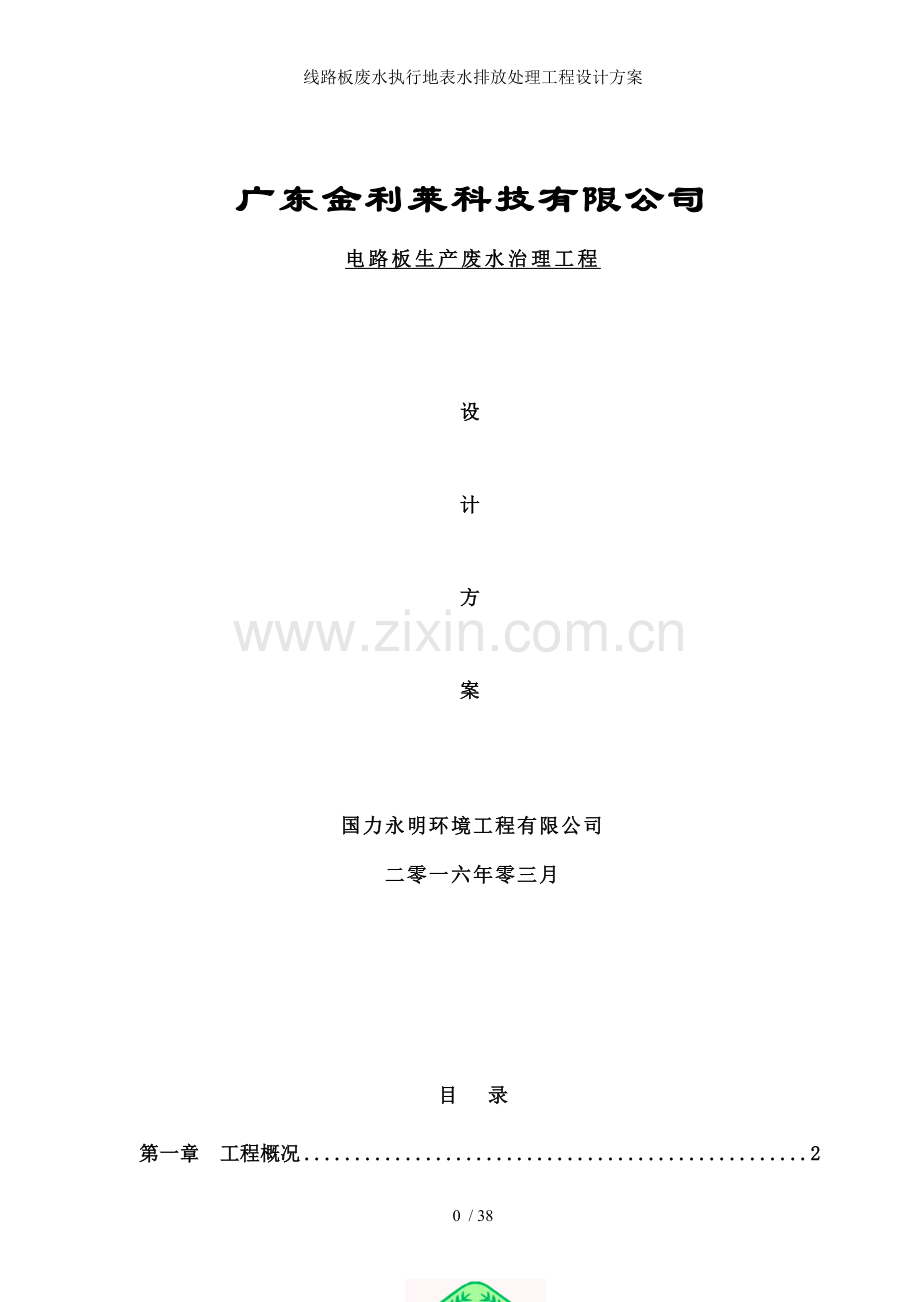

线路板废水执行地表水排放处理工程设计方案

广东金利莱科技有限公司
电路板生产废水治理工程

设
计
方
案

国力永明环境工程有限公司
二零一六年零三月

目 录
第一章 工程概况 2
1.1项目概况 2
1.2 设计依据、原则和范围 2
1.3排放水质标准 3
1.4回用水质标准 4
第二章 水量水质 4
第三章 工艺设计 4
3.1 工艺确定的原则 4
3.2治理工艺流程 5
3.3水量平衡图 8
第四章 主要构筑物与设备材料表 9
4.1主要构筑物 9
4.2 废水处理设备材料表 17
第五章 电气自动控制系统设计 20
第六章 土建设计 21
第七章 总平面布置与其他公用工程 23
第八章 环境保护与安全 24
第九章 节约能源 25
第十章 工程进度计划与运行成本 26
第十一章 售后服务与质量保证 27

第一章 工程概况
1.1项目概况
广东金利莱科技有限公司主要以生产与销售电路板与精密五金件为主。在产品加工生产过程中，会产生一定量的生产性废水，水量约552m3/d，水中污染物主要有铜、镍、酸、碱、COD、SS等；若该类废水直接排放会对周围环境与土壤造成一定的影响，该公司本着对社会和环境的高度负责态度，自觉遵守“三同时”原则，遵守国家和地方的环境保护法律法规，在厂区建设的同时着手环境污染治理项目的建设。受贵司委托，我公司提供一套废水处理与中水回用设计方案，供贵司参考。
1.2 设计依据、原则和范围
1.2.1 设计依据
本污水处理项目的设计，施工与安装严格执行国家的专业技术规范与标准
（1）《中华人民共和国环境保护法》
（2）《中华人民共和国水污染防治法》
（3）《地表水环境质量标准》(GB 3838-2002)
（4）《电镀污染物排放标准》 (GB21900-2008)
（5）《室外给排水设计规范》GBJ14-87
（6）《给水排水工程结构设计规范》（GBJ69-84）
（8《建筑给水排水设计规范》（GBJ15-88）
（9）《地下工程防水技术规范》（GBJ108-87）
（10）《给水排水构筑物施工与验收规范》（GBJ141-90）
（11）《钢筋混凝土工程施工与验收规范》（BGJ204-83）
（12）《电气装置施工与验收规范》（GBJ232-82）
（13）《建筑安装工程质量检验评定标准》（TJ307-74）
（14）《机械设备安装工程施工与验收规范》（TJ231-75）
（15）《现场设备、工业管道焊接工程施工与验收规范》（GBJ236-82）
（16）厂方提供的各种资料与我司多年的废水处理工程经验
1.2.2 设计原则
（1）严格执行国家有关环境保护的各项规定、确保出水指标达到国家与地方有关污染物排放标准。
（2）采用目前国内成熟、实用的处理工艺，稳定可靠地达到治理目标要求。
（3）在上述前提要求下，做到投资少、运行费用低
（4）技术路线简要明了，操作管理方便。
（5）因地制宜，在现有的场地上建设一座外形美观，与周围建筑物相协调的污水处理站。
（6）充分考虑污水站的消防、安全卫生要求。
（7）采用科学合理的应急措施。
1.2.3 设计范围
本设计的范围是：从废水收集到处理站起经各单元至达标排放止。
1．废水处理工艺设计；
2．废水处理平面布置设计；
3．废水处理构筑物土建设计；
4．废水处理系统设备设计与选型；
5．废水处理系统非标设备设计与制造；
6．废水处理电气设计与自控设计；
7．废水处理站的噪声处理工程设计；
8．废水处理系统工程投资概算和技术分析；
1.3排放水质标准
排放废水水质达到《地表水环境质量标准》（GB3838-2002）Ⅳ类标准和广东省《水污染物排放限值》（DB44/26-2001）第二时段一级标准的较严值。
项 目
pH
SS
CODCr
BOD5
石油类
总铜
总锌
六价铬
氰化物
挥发酚
Ⅳ类标准与地标较严值
6-9
≤60
≤30
≤6
≤0.5
≤0.5
≤2.0
≤0.05
≤0.2
≤0.01
氨氮
总氮
氟化物
硫化物
挥发酚
大肠菌
溶解氧
总磷
LAS

≤1.5
≤1.5
≤1.5
≤1.5
≤0.01
≤20000
≤3
≤0.3
≤0.3

注：pH值为无量纲，其它指标单位为mg/L
1.4回用水质标准
根据环保有关法规要求,回用水质须符合《城市污水再生利用 工业用水水质》(GB/T19923-2005)中工艺和产品用水标准。
项 目
pH
CODCr
BOD5
石油类
铁
锰
总硬度
总磷
氯离子
LAS
标准
6.5-8.5
≤60
≤10
≤1.0
≤0.3
≤0.1
≤450
≤1.0
≤250
≤0.3
注：pH值为无量纲，其它指标单位为mg/L

第二章 水量水质
序号
类别
水 质
(mg/L)
水 量
PH
CODCr
总氮
Cu2+
N i2+
1
含镍废水
41m3/ d
2.5m3/ h
3-5
≤150
≤10

≤80
2
含铜废水
102m3/ d
6m3/ h
3-5
≤120
≤8
≤50
-
3
油墨废水
40m3/ d
4.0m3/ h
10-13
≤2000
≤3
-
-
4
五金件与其它废水
169m3/ d
9m3/ h
4-10
≤400
≤30
-
-
5
综合废水
200m3/ d
10m3/ h
3-7
≤90
≤5
80
-

合 计
552m3/ d

第三章 工艺设计
3.1 工艺确定的原则
1、 稳定性：处理流程成熟、可靠，处理后出水稳定达标。
2、 先进性：处理工艺先进、自动化程度高、设施整合性强。
3、 可操作性：处理站建成后，自控程度高，运行管理方便，操作简单。
4、 经济性：尽量选择投资少，运行费用低的工艺，以减少厂方的经济投入。
5、 省地性：尽量减少占地面积。
6、 整体性：工艺整体协调优化，规划布置上应融入建筑美学，适应周围环境条件。

3.2治理工艺流程
3.2.1含镍废水治理工艺
41t/d含镍废水

废水调节池

pH调整池 NaOH

混凝反应池 PAC、PAM

沉 淀 池 污泥脱水系统

中 间 池

砂 滤 柱

阳离子交换柱

取 样 池

五金件清洗废水调节池统一处理

3.2.2含铜废水治理工艺
40t/d含铜废水

废水调节池

pH调 整 池 NaOH

混凝反应池 PAC、PAM、重捕剂

沉 淀 池 污泥脱泥系统

五金件清洗废水调节池统一处理
3.2.3油墨废水治理工艺

40t/d废水 调节池 酸析池 过滤 五金件废水调节池统一处理

3.2.4五金件废水治理工艺
169t/d废水

中水回用之浓水20t/d 废水调节池 含镍、铜、油墨预理水183t/d

pH调整池 NaOH

混凝反应池 PAC、PAM

初 沉 池 污泥脱水系统

厌 氧 池

混合液
缺 氧 池

空气 好 氧 池

混凝反应池

终 沉 池 污泥脱水系统

中 间 池

曝气生物滤塔

372t/d达标排放

3.2.5综合废水治理工艺
200t/d综合废水

废水调节池

pH调 整 池 NaOH

混凝反应池 PAC、PAM

沉 淀 池 污泥脱水系统

pH回 调 池 酸

中 间 池

砂 滤 柱 氧化剂

吸 附 柱

保安过滤器 还原剂

超滤系统 化学清洗剂

20t/h反冲与浓水 回用水池

180t/h生产用水

五金件废水调节池统一处理

3.3水量平衡图

200m3/d综合废水 混凝沉淀池 砂碳柱 超滤 180m33/d净水回用
20m3/d浓水与反冲水

41m3/d含镍废水 混凝沉淀池 离子交换

102m3/d含铜废水 混凝沉淀池

40m3/d油墨废水 酸析

93m3/d其它废水

76m3/d五金件废水 调节池 反应沉淀池 生化池 终沉池 曝气生物池

出水池

372m3/d达标排放

第四章 主要构筑物与设备材料表
4.1主要构筑物
4.1.1含镍废水预处理部分
每天处理量41 m3/d，设计设施时处理量2.5m3/h。
1、废水调节池
作 用：收集车间排放含镍废水,调节水质水量。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝2.5m×1.5m×4.5m
有效容积：15m3
有效水深：4.0m
停留时间：6.0h
数 量：1座
2、废水应急池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.65m×1.5m×4.5m
容 积：24.6m3
数 量：1座
3、废水pH调整池、快混池、慢混池
作 用：废水与药水在此单元反应，形成大颗粒矾花。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.0m×1.0m×2.5m
有效容积：6m3
有效水深：1.5m
停留时间：2.4h
数 量：1座

4、废水沉淀池
作 用：泥水分离。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝2.6m×2.6m×6m
表面负荷：0.4m3/m2.h
有效容积：15m3
停留时间：6h
数 量：1座
4、中间池与取样池
作 用：取水蓄水池。
结构形式：半埋式池体钢砼结构内衬三布六油环氧树脂
尺寸：长×宽×高＝2.4m×0.8m×6.0m
有效容积：10m3
停留时间：4h
数 量：1座
4.1.2含铜废水预处理部分
每天处理量102 m3/d，设计设施时处理量6m3/h。
1、废水调节池
作 用：收集车间排放含铜废水,调节水质水量。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×1.3m×4.5m
有效容积：39m3
有效水深：4.0m
停留时间：6.5h
数 量：1座
2、废水应急池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×1.5m×4.5m
容 积：50m3
数 量：1座
3、废水pH调整池、快混池、慢混池
作 用：废水与药水在此单元反应，形成大颗粒矾花。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.0m×1.0m×3.5m
有效容积：9m3
有效水深：1.5m
停留时间：1.5h
数 量：1座
4、废水沉淀池
作 用：泥水分离。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.6m×3.2m×6m
表面负荷：0.75m3/m2.h
有效容积：28.8m3
停留时间：4.8h
数 量：1座
4.1.3油墨废水预处理部分
每天处理量40 m3/d，设计设施时处理量4m3/h。
1、废水调节池
作 用：收集车间排放油墨废水,调节水质水量。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝2.5m×1.5m×4.5m
有效容积：15m3
有效水深：4.0m
数 量：1座

2、废水应急池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.65m×1.5m×4.5m
容 积：24.6m3
数 量：1座
3、酸析池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝2.1m×1.5m×4.5m
容 积：13m3
有效水深：4.2m
数 量：1座
4.1.3综合废水处理部分
每天处理量200m3/d，设计设施时处理量10m3/h。
1、废水调节池
作 用：收集车间排放分类废水,调节水质水量。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×2.0m×4.5m
有效容积：60m3
有效水深：4.0m
停留时间：6.0h
数 量：1座
2、废水应急池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×3.0m×4.5m
容 积：101m3
数 量：1座
3、废水pH调整池、快混池、慢混池
作 用：废水与药水在此单元反应，形成大颗粒矾花。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.0m×1.0m×6.0m
有效容积：16.5m3
有效水深：5.5m
停留时间：1.65h
数 量：1座
4、废水沉淀池
作 用：泥水分离。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.6m×3.6m×6m
表面负荷：0.78m3/m2.h
有效容积：38.8m3
停留时间：3.8h
数 量：1座
5、中间池
作 用：过渡池。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.6m×1.3m×6m
有效容积：23.4m3
停留时间：2.3h
数 量：1座
6、回用池
作 用：储水池。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.6m×3.5m×6m
有效容积：69.3m3
停留时间：6.9h 数 量：1座
4.1.5五金件清洗废水与其它废水
五金件清洗废水76m3/d，其它废水93 m3/d；含铜、含镍、油墨经预处理后废水总量161 m3/d；中水处理设备产生浓水与反冲水20 m3/d。
混合总水量372 m3/d，设计设施时最大处理量19 m3/h。
1、废水调节池
作 用：收集车间排放分类废水,调节水质水量。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×3.9m×4.5m
有效容积：117m3
有效水深：4.0m
停留时间：6.15h
数 量：1座
2、废水应急池
作 用：废水处理设施故障时，废水排放暂存池。
结构形式：地埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.5m×2.5m×4.5m
容 积：84.3m3
数 量：1座
3、废水pH调整池、快混池、慢混池
作 用：废水与药水在此单元反应，形成大颗粒矾花。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝3.0m×1.0m×6.0m
有效容积：17.1m3
有效水深：5.7m
停留时间：0.9h
数 量：1座
4、初沉池
作 用：泥水分离。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝7.2m×3.6m×6m
表面负荷：0.73m3/m2.h
有效容积：60m3
停留时间：3.15h
数 量：1座
5、厌氧池
作 用：池内生物填料上驯化好的微生物在厌氧条件下可将废水中的大颗粒有有机物降解为小分子易降解有机物，以提高废水的可生化性。
结构形式：半地埋钢筋混凝土结构
池体尺寸：长×宽×高＝8.8m×3.6m×6.0m
体积负荷：2.0-2.6kgBOD5/(方填料.d)
有效容积：174.24m3
有效水深：5.5m
停留时间：9.17h
数 量：1座
5、缺氧池
作 用：当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池内进行反硝化脱氮反应。
结构形式：半地埋式钢筋混凝土结构
池体尺寸：长×宽×高＝4.0m×3.6m×6.0m
体积负荷：0.3-0.5kgBOD5/(kgMLSS.d)
有效容积：77.7m3
有效水深：5.4m
停留时间：4.09h
6、好氧池
作 用：主要功能是降解有机物和进行硝化反应。
结构形式：半地埋式钢筋混凝土结构
池体尺寸：长×宽×高＝7.6m×3.6m×6.0m
体积负荷：0.4-0.8kgBOD5/( kgMLSS.d)
有效容积：145m3
有效水深：5.3m
停留时间：7.6h
7、终沉池
作 用：泥水分离。
结构形式：半埋式钢砼结构内衬三布六油环氧树脂
池体尺寸：长×宽×高＝8.1m×3.6m×6m
表面负荷：0.73m3/m2.h
有效容积：60m3
停留时间：3.15h
数 量：1座
8、 中间池、排放池
作 用：过渡水池。
结构形式：半埋式钢筋混凝土结构
池体尺寸：长×宽×高＝3.6m×2.0m×6.0m
有效容积：35m3
停留时间：1.8h
数 量：1座
4.1.6综合设施部分
1、设备间、风机房、化验室、电器系统控制室
作 用：废水处理设备与电器摆放。
结构形式：框架
房屋尺寸：长×宽×高＝20.8m×8.0m×4.5m
数 量：1座
2、 污泥池
作 用：过渡水池。
结构形式：半埋式钢砼内衬三布六油环氧防腐
池体尺寸：长×宽×高＝7.5m×1.5m×4.5m
有效容积：45m3 数 量：1座
4.2 废水处理设备材料表
序
号
名 称 与 参数
型号或标号
材料
数量
备 注
1
含铜废水调节池提升泵
SG40012
PVDF
2台
1用1备
Q=7m3/h

台湾塑宝
H=11m

或同等质量品牌
N=0.75KW

2
含镍、油墨调节池提升泵
SG40012
PVDF
6台
3用2备
Q=4.8m3/h

台湾塑宝
H=13m

或同等质量品牌
N=0.75KW

3
五金件清洗废水与其它废水调节池提升泵
SG50052
PVDF
2台
1用1备
Q=24m3/h

台湾塑宝
H=16m

或同等质量品牌
N=3.75KW

4
五金件清洗废水与其它废水中间池提升泵
SG50052
PVDF
2台
1用1备
Q=24m3/h

台湾塑宝
H=16m

或同等质量品牌
N=3.75KW

5
综合废水调节池提升泵
SG40022
PVDF
2台
1用1备
Q=12m3/h

台湾塑宝
H=12m

或同等质量品牌
N=1.5KW

6
综合废水中间池提升泵
SG50052
PVDF
3台
2用1备
Q=12m3/h

台湾塑宝
H=20m

或同等质量品牌
N=3.75KW

7
五金件混沉池污泥泵
CHD5.075-50A
ZS
2台
2用1备
Q=10m3/h

川源
H=10m

N=0.75KW

8
浆式搅拌机
n=50～120r/min
A3衬胶
12台
非标加工制作
N=0.75～2.2KW

9
废水生化池搅拌器
QJB0.85/8-260
组合
2台
南京产
10
罗茨鼓风机
GBR-80
组合
3台
2用1备
Q=5.75m3/min

川源产
P=7000mmH2O

N=15KW

11
沉淀池斜管与支架
&653870
PE
65m2
江苏宜兴
12
厌氧池填料
&15034500
组合
100m3
江苏宜兴
13
好氧池曝气器
KK1125
组合
68套
江苏宜兴
直 径： Ø=215mm

氧利用率：/15%

14
加药泵
KDV
内衬胶
25台
韩国千世
Q=0-4.8L/min

23用1备
H=20m

N=0.25KW

15
活塞式空压机
OL-100
组合
1台
台湾捷豹
Q=0.9m3/min

含干燥机与贮气罐
W=7.5Kw

16
含镍废水污泥隔膜泵
3/4〞
PP
2台
进口
Q=0-87L/min

17
含镍污泥厢式压滤机
XMY15/630
组合
1台
杭州产
S=15m2

N=1.5Kw

18
油墨废水污泥隔膜泵
3/4〞
PP
2台
进口
Q=0-87L/min

19
油墨污泥厢式压滤机
XMY15/630
组合
1台
杭州产
S=15m2

N=1.5Kw

20
综合废水污泥隔膜泵
3/4〞
PP
2台
进口
Q=0-87L/min

21
综合污泥厢式压滤机
XMY30/630
组合
1台
国产
S=30m2

N=1.5Kw

22
混合废水污泥隔膜泵
1.0〞
PP
2台
进口
Q=0-170L/min

23
混合水污泥厢式压滤机
XMY50/630
组合
1台
国产
S=50m2

N=1.5Kw

24
含镍废水砂滤柱
ф750*2100
玻璃钢
1台
自制
25
含镍废水阳离子交换柱
ф750*2100
玻璃钢
1台
自制
26
综合废水砂滤柱
ф1500*2400
玻璃钢
1台
自制
27
综合废水吸附柱
ф1500*2400
玻璃钢
1台
自制
28
PH测控仪
FLS pH/ORP400
组合
13台
进口
29
保安过滤器
0～20m3/h
过滤精度5-50um
SUS304
3台
自制
30
加药槽
V=2000L
PE
8个
东莞杰森
V=100L
PE
4个
31
超滤膜
ф200*1481
PVC
12支
含膜壳
V=1.5m3/h/支

32
紫外线杀菌器
0～15m3/h
组合
1套
上海产
33
玻璃转子流量计
1.6～40m3/h

12个
广州产
34
电器系统
（含PLC与变频器）

1项
正泰电器
35
系统管道与阀门

1批
南亚
36
五金配件与耗材

1项
非标材料
注：具体设备型号根据实际情况可作调整。

第五章 电气自动控制系统设计
5.1 供电电源
污水处理需～380V，50Hz 电源一路，由建设单位提供并引至污水处理站总控室的进线柜。
以放射方式向处理站内各用电设备——机、泵配电。
5.2配电系统
（1） 工程采用三相五线/单相三线制，工作接地与保护接地分开，以有效保证设备和人员安全。
（2） 低压配电选用GCL-8系列抽出式开关框柜。
（3） 低压配电柜中设无功功率补偿，补偿后功率因素COSΦ≧0.92
（4） 低压配电柜中设电能计量，包括有功功率和无功功率计量。
5.3 电缆与敷设
（1） 电缆选型
电力电缆选用 ZR-VV-1 ZR-VV22-1
控制电缆选用 ZR-KVV-0.5
照明电缆选用 ZR-BVV-0.5
（2） 电缆敷设
电缆采用穿镀锌管直埋，沿墙、池壁、走道用电缆桥架敷设。
室内照明电缆采用难燃塑料线槽敷设。
5.4 照明
设备总控制室内、配电房等采用荧光灯。
5.5防雷与接地
按需要对建筑物用避雷带进行防雷保护。
采用自接地与人工接地相结合组成接地装置，接地电阴要求不大于4Ω。
电气工作接地、保护接地与防雷接寺共用一套接装置。
5.6自控
（1） 液位控制：调节池提升泵设液位控制。
（2） 污泥脱水系统由现场控制柜控制。
（3） 污水流量控制采用转子流量计人工调节。
第六章 土建设计
6.1一般说明
本工程处理工程位于该公司内，设计内容包括集水池、调节池、水解酸化池、接触氧化池、反应池、沉淀池、污泥池等。设备放在地面上，除集水池全地埋外，其他各池为半地埋钢混结构，各构筑物均能满足功能要求。
6.2地基基础
根据建设场地地质勘测资料，地基容许承载力进行地基基础设计。
6.3施工缝
水池底板不宜留设施工缝，也不允许分层浇筑。池壁不允许留设垂直施工缝，但可设水平施工缝。第一道水平施工缝设在底面以上300mm 左右。底板与池壁交接处不宜设施工缝。第二道水平施工缝可根据结构情况和施工组织设计而定，但施工缝应离开孔洞、预埋管200以上为宜。
施工缝有平口和企口（凸或凹），施工缝是渗漏是薄弱环节，施工缝的处理必须按施工缝处理规范、操作规程和施工技术进行处理，不容许一点马虎和侥幸思想，否则渗漏难以处理。必要时第一道水平施工缝可埋设止水钢板，止水钢板规格为400×3，焊接接缝，止水钢板设在壁中央。
6.4模板、钢筋、砼要求
模板采用泡光模板，刚度可靠，支撑牢固，拼密实，不得漏水。由于有防渗粉刷，模板不允许刷废机油之类的油质涂料，但可刷其它脱模剂或肥皂水。
钢筋必须有出厂证明，并经过化验后方可使用，不合格的钢筋不容许用于工程上。钢筋宜须用焊接接头，若采用绑接头则搭接长度应满足45倍钢筋直径要求，且不少于三度绑扎。锚固长度，伸入邻板长度应满足图纸要求，若图纸没有说明时按45倍钢筋直径。砼应采用防水砼，本工程水池砼的抗渗等级为S6。防水砼要求采用425普通硅酸盐水泥，水灰比控制在0.55以内。砼自由落度为1.5米内，超过1.5米应设漏槽或串筒。砼配合比必须送料到建材试验部门试验设计，不可套用。砼终凝后必须浇水养护，保持砼经常处在潮湿状态，避免早期裂缝出现。
6
本工程采用刚性防渗，池外壁面用批1:2水泥防水砂浆，厚20，池内壁与底面按五次作法。
本工程按地震基本烈度七度设防，构件节点、箍筋和锚固长度按七度抗震构造要求施工。
6.6 注意事项
（1） 注意安全，做好保护措施后方可放线开挖。
（2） 注意由于地下水位降低而影响邻近建筑物的安全。
（3） 水池施工必须连续进行，第一层与第二层砼停歇间隔时间不应超砼初凝时间，若超过应按施工处理。池壁砼浇筑层厚度不宜超300mm厚，利于捣固和散热。
（4） 加强养护，前一个星期每天浇水养护不少于6次，以后每天不少于4次，养护期为28天。
（5） 对结构基层的缺陷，必须处理好后可进行粉刷或装水试验。砼缺陷的处理。不管采用何种技术，处理前必须经甲方与设计部门认可后方进行处理，施工队切不可自行处理。
（6） 必须执行有关规范规程和法规施工。

第七章 总平面布置与其他公用工程
7.1 场地概述
本废水处理站拟建场地位于该厂的规划用地。污水处理后就近排入附近的市政污水管网。本废水治理工程占地500m2。拟建场地能满足需求，均属厂拥有地。
7.2 总平面布置
本污水处理站总平面布置根据厂方意见。为节约用地，处理站布置在厂房旁空地处。总控制室置于±0.00M上。
7.3 给排水
污水处理站使用的自来水较少，废水处理站的用水可直接接自厂区内自来水管，处理过程中所产生的废水直接集中到污水处理系统中，经处理后外排。
7.4通讯
废水处理站是否需要通讯设备，可由厂方根据实际需要而定。
7.5消防设计和建筑防火设计
7.5.1消防设计
废水处理站消防由厂方负责按同一时间内一次火灾考虑，一次灭火用水量15L/S，火灾延续时间2h，消防用水量54m3/h，消防水来自厂内消防用水设施，站内设室外消火栓1座，消火栓直径100mm，距路边1.5m，并有明显标志。
7.5.2消防和防火电气设计
废水处理站在电气设备选型和防护上应采取适当的防爆措施。设计施工时应考虑火灾事故照明和疏散指示标志，采用蓄电池作备用电源，连续工作时间不少于20min。为扑救带电火灾，选用干粉型灭火器，设于站内设备间。
按照规定，建筑物根据是否需要由厂方统一做好防雷措施。

第八章 环境保护与安全
8.1 环境保护
8.1.1气味
污水处理站污水处理过程中会产生一点难闻臭味，国内目前的经济条件与技术标准，还不可能也没必要对站内的气味密闭收集进行统一处理。现行的常规做法是采取设置防护绿化带隔离的办法解决。对这一问题应根据厂方的现场用地情况确定。
8.1.2噪音
本工程主要噪声源为鼓风机，设备本身附近出口处设有消声器和减振垫，并配有设备房，且厂内绿化也能进一步吸音。故本工程不会造成厂界噪声超标。
8.1.3事故排放
污水系统一旦发生停电或重大故障时均需进行事故排放，事故排放主要是通过站内进污水干管上设置的溢流口来实现的。这种短时污染是无法从根本上避免的，但要减少其发生机会，则主要是通过设计中提高处理系统的保证率和加强运行维护管理两个方面解决。为此在设计中对池数设置、管道衔接、切换电源回路与设备备用方面采取了必要的措施，并设有自动保护装置，使事故发生的机率尽可能降低。
8.2 安全防护
8.2.1设计依据
本项目依据劳动部劳字（88）48号文《关于生产性建设项目职业安全卫生监察和暂行规定》的通知和卫生部卫监发（1994）28号文关于《工业企业建设项目卫生预评价规范》的通知中内容和要求进行设计。
采用的标准是：
（1）《工业企业设计卫生标准》（TJ36-79）；
（2）《工业企业噪音控制设计规范》（GBJ87-85）；
（3）《关于低压用电设备漏电保护装置》（劳动部6-16号文）；
（4）《电磁辐射防护规定》（GB8702-88）。
8.2.2劳动保护与安全措施
为了提高运行管理水平，改善操作环境和劳动条件，有利于安全生产，本项目采取如下防范治理措施：
（1）主要设备选型应采用性能优良、安全可靠、节省能耗、噪间量小、方便操作、便于维护的设备。设计中提高控制系统水平、改善运行条件以确保生产安全，减轻劳动强度。
（2）对机泵等噪间音设备，采取噪音综合控制措施。
（3）所有电气设备按国家有关电气设计技术接地保护规程要求进行设计，高压设备接地低压设备接零保护，电气防火采用干粉灭火器，设备在各变配电间值班室内。
（4）为改善工作环境，保证生产安全，在站区内可作大面积绿化。
（5）全站不使用有毒、有害的化学药剂，站内二次水回用管严格隔离，防止污染生活用水。
（6）所有设备的传动部件与运转部件，凡是操作人有可能接触到的部位，均装防护罩。站内主要道路设置路灯，有利安全生产。
（7）制定和健全各工种岗位责任制与各工序安全操作规程，操作人员要经过专业培训，站内一切机电设备需定期检查。
（8）各危险设施设有危险标志。

第九章 节约能源
9.1 设计依据
本项目依据国家计委、国务院经贸办和建设部《关于基本建设和技术改造工程项目可行性研究报告增列节能篇幅（章）的暂行规定》[计资源（1992）959号]中的有关内容和要求进行设计。
9.2 节能措施
本项目为考虑能源的节约和合理利用，采取措施如下：
（1）废水处理站主要设备选用技术先进、高效节能产品，保证设备经济运行。
（2）合理布置废水处理站平面，处理工艺流程力求简短，避免迂回重复，减少道水头损失。

第十章 工程进度计划与运行成本
10.1工程进度计划安排表
阶 段 名 称
时 间（工作日）
备注
现场勘察设计
8

土 建
90

土 建 验 收
3

设 备 安 装
35

设 备 调 试
2

工程总需时间
138

备注：本建工期不包括因审批拖延、资金不到位、下雨与其他不可抗拒因素等影响而延误的工期。

10.2运行成本
编号
药剂名称
用 量（kg/m3）
单 价
（元/kg）
运 行 成 本
元/立方废水
1
50％NaOH
0.60
2.8
1.68
2
50％H2SO4
0.30
0.90
0.27
3
PAC
0.30
2.0
0.60
4
PAM
0.02
20.00
0.40
5
熟石灰
0.20
0.80
0.20
6
重捕剂
0.30
1.50
0.45
7
阻垢剂
0.01
60.0
0.60
8
氧化剂
0.01
1.50
0.02
9
电费
-
-
1.00
10
人工费

0.70

小计

5.92

第十一章 售后服务与质量保证
一、 售后服务宗旨
“服务第一，客户至上，以科技为先导，以信誉求发展”。
以优质工程为目标，精心设计，精心施工，保证工程高质量。
二、 完工后工程实行一年免费保修制
服务项目为：
a、对工程所用物料、设备，实行“三包”（包修、包退、包换）
b、无偿为客户培训人员实行管理、操作、维修人员三位一体无偿培训
