建筑工地用电负荷计算及变压器容量计算与选择1.doc

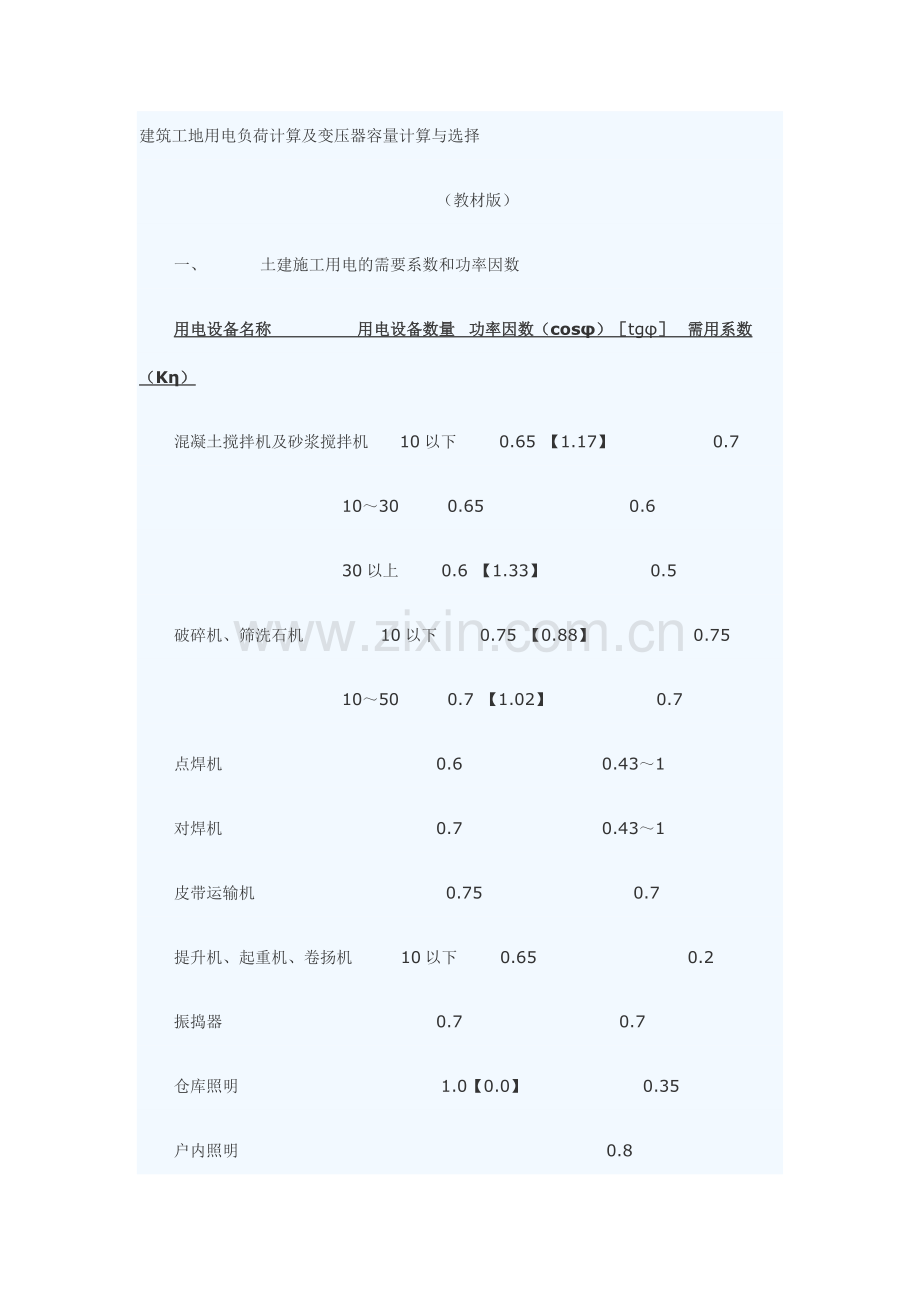

建筑工地用电负荷计算及变压器容量计算与选择 （教材版）一、 土建施工用电的需要系数和功率因数用电设备名称 用电设备数量 功率因数（cos）tg 需用系数（K）混凝土搅拌机及砂浆搅拌机 10以下 0.65 【1.17】 0.7 1030 0.65 0.6 30以上 0.6 【1.33】 0.5破碎机、筛洗石机 10以下 0.75 【0.88】 0.75 1050 0.7 【1.02】 0.7点焊机 0.6 0.431对焊机 0.7 0.431皮带运输机 0.75 0.7提升机、起重机、卷扬机 10以下 0.65 0.2振捣器 0.7 0.7仓库照明 1.0【0.0】 0.35户内照明 0.8户外照明 1【0】 0.35说明：需要系数是用电设备较多时的数据。如果用电设备台数较少，则需要系数可以行当取大些。当只有一台时，可取1。二、 实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。用电设备名称 用电设备数量（台数） 功率（KW） 备注 混凝土搅拌机 4 10砂浆搅拌机 4 4.5皮带运输机 5 7 有机械联锁升降机 2 4.5塔式起重机 2 7.5 1 22 1 35 JC=40%电焊机 5 25 JC=25%单相，360V照明 20 分别计算各组用电设备的计算负荷：1、混凝土搅拌机：查表，需用系数K=0.7，cos=0.68，tg=1.08 PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量PC1= KPe1=0.7（104）=28KWQC1= PC1tg=281.08=30.20KVAR2、砂浆搅拌机组：查表，需用系数K=0.7，cos=0.68，tg=1.08PC2= KPe2=0.7（4.54）=12.6KWQC2= PC2tg=12.61.08=13.61KVAR3、皮带运输机组：查表，需用系数K=0.7，cos=0.75，tg=0.88PC3= KPe3=0.7（75）=24.5KWQC3= PC3tg=24.50.88=21.56KVAR4、升降机组：查表，需用系数K=0.2，cos=0.65，tg=1.17PC4= KPe4=0.2（4.52）=1.8KWQC4= PC4tg=1.81.17=2.11KVAR5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一些，K=0.7，cos=0.65，tg=1.17又：对反复短时工作制的电动机的设备容量，应统一换算到暂载率JC=25%时的额定功率：Pe:换算前的电动机铭牌额定功率（KW）Pe：换算到JC=25%时电动机的设备容量（KW）Pe5=2Pe sqr(JC)=2（7.52+221+351）sqr(0.4)=240.50.632=51.19 KW其计算负荷为PC5= KPe5=0.751.19=35.83KWQC5= PC5tg=35.831.17=41.92KVAR6、电焊机组成部分：查表，需用系数K=0.45，cos=0.6，tg=1.33因为电焊机是单相负载，它有5台则按6台计算设备容量。又由于它的JC=25%，应统一换算到JC= 100%的额定功率PC6= KPe6 sqr(JC)=0.45(625) sqr(0.25)=33.75 KWQC6= PC6tg=33.751.33=44.88 KVAR7、照明：施工期间主要是室外照明，查表，需用系数K=0.35，cos=1，tg=0PC7= KPe7=0.3520=7 KWQC7= PC7tg=0再求总的计算负荷,取同时系数K=0.9PC= KPC=0.9(28+12.6+24.5+1.8+35.83+33.75+7)=129.13 KWQC= KQC=0.9(30.2+13.61+21.56+2.11+41.92+44.88)=138.85 KVASC= sqr(PC2+ QC2)= sqr(129.132+138.852)=189.6 KVA变压器的额定容量为SNSC=189.6 KVA选用SJL1-200/10型电力变压器,其额定容量SN=200 KVA。建筑工地临时供电用电量计算参考本文提要：建筑工地临时供电,包括动力用电与照明用电两种,总用电量可按一下公式计算: P=1.051.10(K1P1/cos+K2P2+ K3P3 +K4P4) 式中P-供电设备总需要容量(千伏安); 建筑工地临时供电用电量计算参考 建筑工地临时供电,包括动力用电与照明用电两种,总用电量可按一下公式计算: P=1.051.10(K1P1/cos+K2P2+ K3P3 +K4P4) 式中P-供电设备总需要容量(千伏安);P1-电动机额定功率(千瓦);P2-电焊机额定容量(千伏安);P3-室内照明容量(千瓦);P4-室外照明容量(千瓦);cos-电动机的平均功率系数(在施工现场最高为0.750.78,一般为O.650.75);K1 、K2 、K3 、K4-需要系数,参见下表: 用电名称 数量 需要系数 备注 K 数值 电动机 310台 K1 0.7 如施工中需要电热时,应将其用电量计算进去。为使计算结果接近实际,式中各项动力和照明用电,应根据不同工作性质分类计算。 1130台 0.6 30台以上 0.5 加工厂动力设备 0.5 电焊机 310台 K2 0.6 10台以上 0.5 室内照明 K3 0.8 室外照明 K4 1.0 结构施工阶段的设备动力用电量: (1) 建筑师I塔吊1台,电动机为36.5KW; (2) KW-01型蛙式夯土机3台,每台电动机为3KW; (3) HZ6-70型插入式振动器9台,每台电动机为2.2KW; (4) 400升J4-375型混凝土搅拌机3台,每台电动机为10KW; (5) 其它施工机械合计用电20KW (6) 交流电焊机6台,每台电动机为28KVA 根据以上数据估算施工现场所用全部动力设备的总功率为: P=36.5+103+92.2+33+20=115.3KW 此工地所用电动机台数在10台以上,所以根据上表选用需要系数K1=0.6,cos=0.75,电焊机台数大于3小于10,故K2=0.6,这样,动力用电容量即为: P机=1.10(0.6115.3/0.75+0.6628)212.3KVA 按照照明用电量按设备用电量的10计算,则施工用电总容量为: P=1.10P机=1.10212.3233.5KVA
