污水处理厂简介剖析.doc

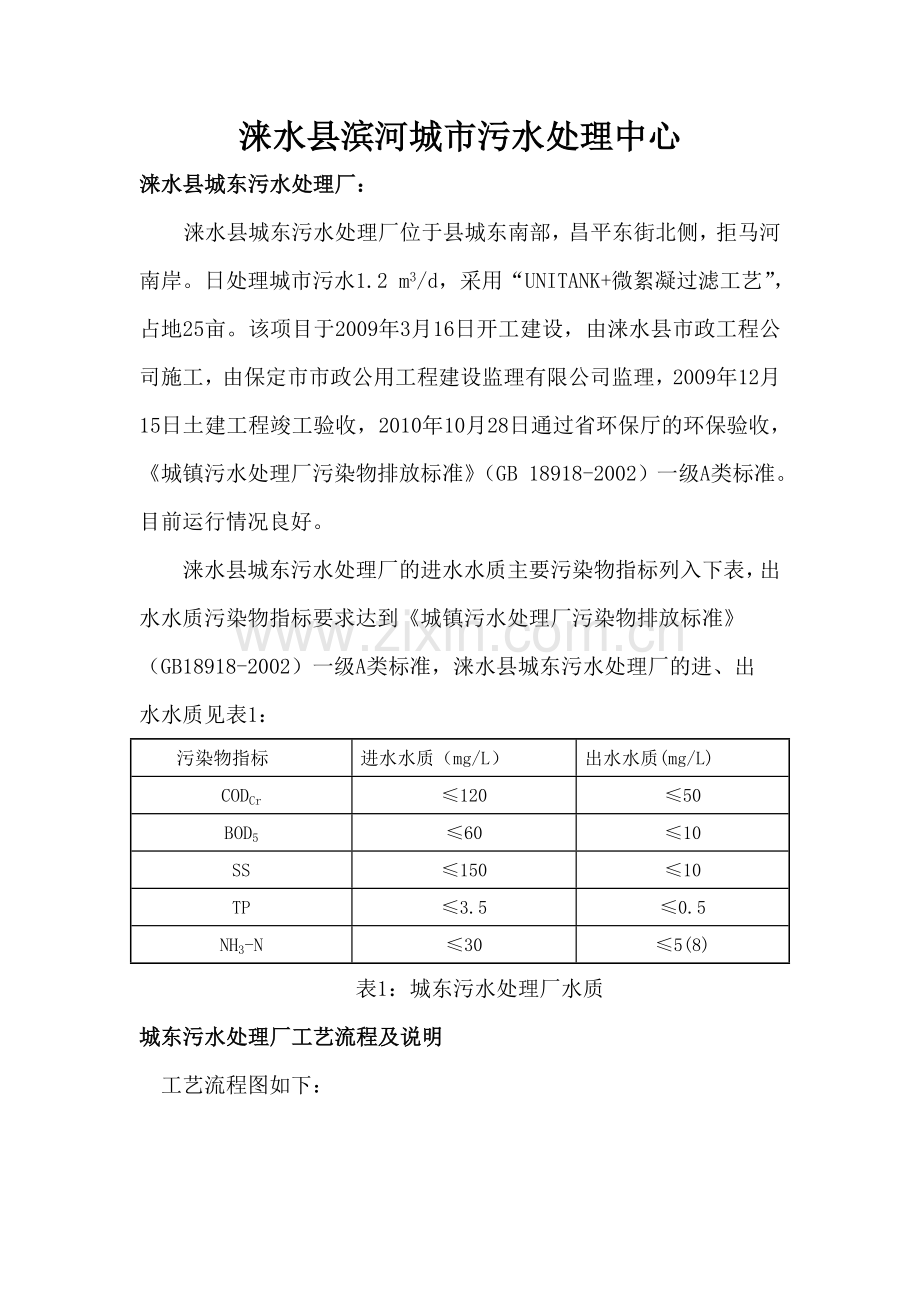

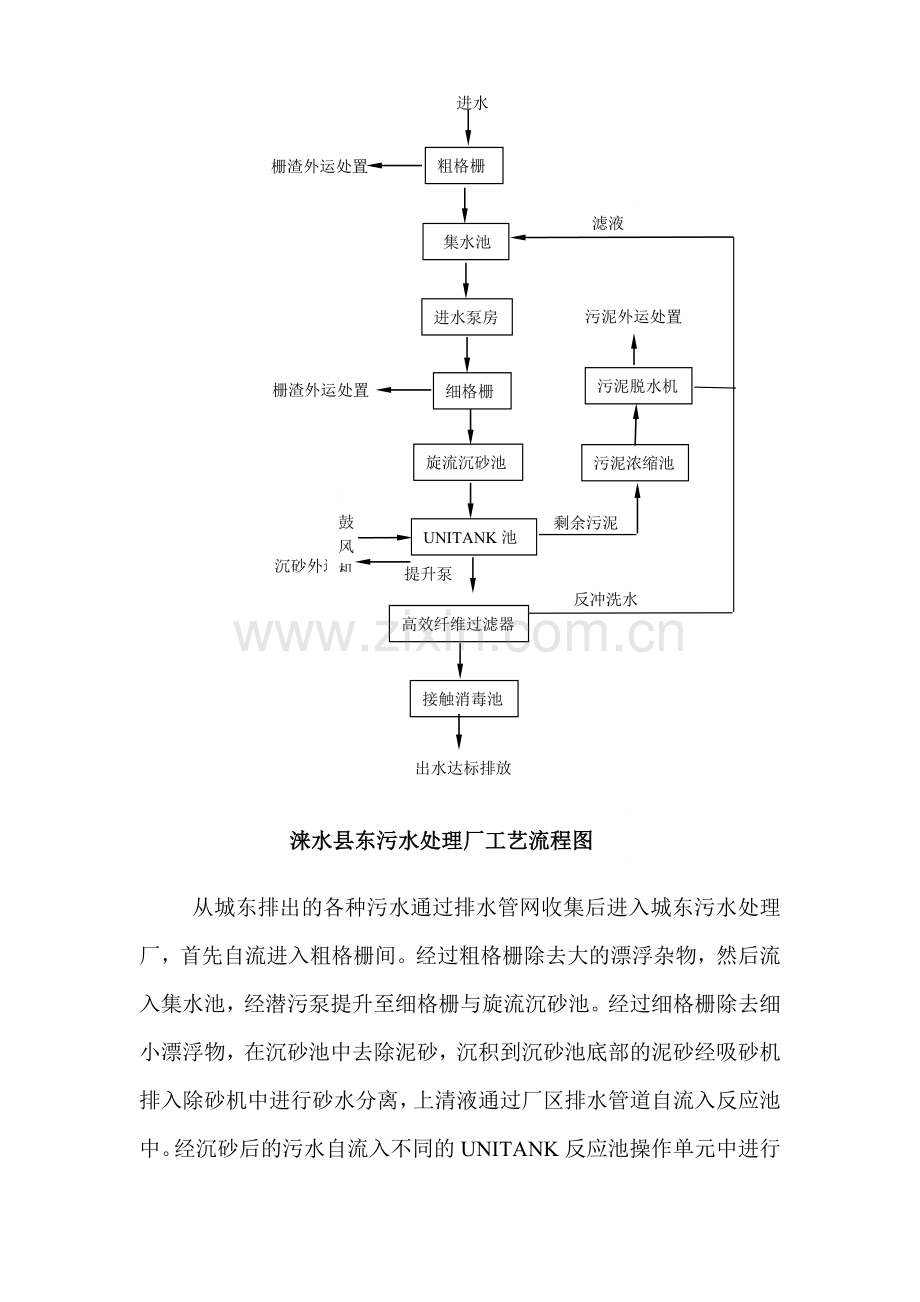

涞水县滨河城市污水处理中心涞水县城东污水处理厂：涞水县城东污水处理厂位于县城东南部，昌平东街北侧，拒马河南岸。日处理城市污水1.2 m3/d，采用“UNITANK+微絮凝过滤工艺”，占地25亩。该项目于2009年3月16日开工建设，由涞水县市政工程公司施工，由保定市市政公用工程建设监理有限公司监理，2009年12月15日土建工程竣工验收，2010年10月28日通过省环保厅的环保验收，城镇污水处理厂污染物排放标准（GB 18918-2002）一级A类标准。目前运行情况良好。涞水县城东污水处理厂的进水水质主要污染物指标列入下表，出水水质污染物指标要求达到城镇污水处理厂污染物排放标准（GB18918-2002）一级A类标准，涞水县城东污水处理厂的进、出 污染物指标进水水质（mg/L）出水水质(mg/L)CODCr12050BOD56010SS15010TP3.50.5NH3-N305(8)水水质见表1： 表1：城东污水处理厂水质城东污水处理厂工艺流程及说明工艺流程图如下：滤液细格栅进水泵房粗格栅污泥脱水机鼓风机剩余污泥UNITANK池旋流沉砂池污泥浓缩池集水池 进水污泥外运处置反冲洗水提升泵栅渣外运处置栅渣外运处置沉砂外运高效纤维过滤器接触消毒池出水达标排放 涞水县东污水处理厂工艺流程图从城东排出的各种污水通过排水管网收集后进入城东污水处理厂，首先自流进入粗格栅间。经过粗格栅除去大的漂浮杂物，然后流入集水池，经潜污泵提升至细格栅与旋流沉砂池。经过细格栅除去细小漂浮物，在沉砂池中去除泥砂，沉积到沉砂池底部的泥砂经吸砂机排入除砂机中进行砂水分离，上清液通过厂区排水管道自流入反应池中。经沉砂后的污水自流入不同的UNITANK反应池操作单元中进行生化处理。UNITANK反应池处理后的水由提升泵提升，投加药（PAC）后经管道混合器混合，流入纤维过滤器进行微絮凝过滤，过滤后的水流入接触消毒池进行消毒（CLO2），消毒的目的主要是化学的方法杀灭污水中的病原微生物，以防止其对人类及畜禽的健康产生危害和对生态环境造成污染。消毒后的出水达标排入拒马河。UNITANK反应池产生的剩余污泥用污泥泵送入储泥池，然后进行机械浓缩脱水。带式压滤机产生的滤液和纤维过滤器的反冲洗水通过厂内排水管道收集后，流入集水池进行重新处理。UNITANK反应池需要的氧气由鼓风机供给。预处理设施产生的栅渣、砂子和生物处理设施产生的经压滤成饼后的剩余污泥外运至垃圾厂进行处置。UNITANK工艺的介绍UNITANK处理工艺是SBR 工艺的一种变型和发展，类似于三沟式氧化沟工艺，是一种高效、经济、灵活的污水处理工艺，其污水处理池的池型为矩形，三池共用池壁，节省投资，同时占地面积省，系统在恒定水位下运行，运行方式较为灵活，具有脱氮除磷的功能。 UNITANK系处理工艺每池都设有曝气系统外，还设有搅拌设备等，根据工艺要求，可以通过时间及空间上的控制及曝气、搅拌的控制，使3个池内形成好氧、缺氧或者厌氧环境，外侧的两池设有出水堰及剩余污泥排放口，它们交替作为曝气池和沉淀池。污水可以进入三池中的任意一个，采用连续进水，周期交替运行。通过调整系统的运行，可以实现处理过程的时间及空间控制，形成好氧、厌氧或缺氧条件，以完成具体处理目标功能：每个运行周期包括两个主体运行阶段，这两个阶段的运行过程完全相同，是相互对称的，它们之间通过过渡段进行衔接。第一个主体运行阶段包括以下过程：污水首先进入左侧池内，因该池在上个主体运行阶段作为沉淀池运行时积累了大量经过再生、具有较高吸附性及活性的污泥，污泥浓度较高，因而可以高效降解污水中的有机物；混合液同时自左向右通过始终作曝气池使用的中间池，继续曝气，有机物得到进一步降解，同时在推流过程中，左侧池内活性污泥进入中间池，再进入右侧池，使污泥在各池内重新分配；混合液进入作为沉淀池的右侧池，处理后出水通过溢流堰排放，也可在此排放剩余污泥。第一个主体运行阶段结束后，通过一个短暂的过渡段，即进入第二个主体运行阶段。第二个主体运行阶段过程改为污水从右侧池进入系统，混合液通过中间池再进入作为沉淀池的左侧池，水流方向相反，操作过程相同。污水交替进入左侧池和中间池，左侧池作为缺氧搅拌反应器，以污水中的有机物为电子供体，将在前一个主体运行阶段的硝态氮通过兼性菌的反硝化作用实现脱氮；然后释放上一阶段运行时沉淀的含磷污泥中的磷。中间池曝气运行时，去除有机物，进行硝化及吸收磷；进水并搅拌时，可以进行反硝化脱氮，同时污泥也由左向右推进。右侧池进行沉淀，泥水分离，上清液作为处理水溢出，含磷污泥的一部分作为剩余污泥排放。在进入第二个主体运行阶段前，污水只进入中间池，使左侧池中尽可能完成硝化反应。其后左侧池停止曝气，作为沉淀池。然后进入第二个主体运行阶段，污水流动方向由右向左，运行过程相同。1.3.2 UNITANK工艺特点：(1)结构紧凑，所有的池体均采用方形，和传统处理工艺的圆池相比，方形池可以共用池壁，三个矩形池之间的水力相通，中间隔墙仅起分格作用因而可节省土建费用，减少用地。(2)各池之间采用渠道配水，并在恒定水位下交替运行，减少管道、闸门、水泵等设备的数量，水头损失小，降低了运行成本。(3)与常规法相比，由于采用交替运行，可以不建单独的沉淀池，省去污泥回流设施，特别是当采用生物脱氮、除磷系统，可以节省大量投资及经常运行费用。(4)由于采用微孔曝气，池深增加，沉淀区表面负荷加大，影响出水水质效果。因此，在边池的曝气沉淀区内增设斜板/斜管，以进一步提高沉淀区表面负荷，以节省占地面积。（5）系统结合了SBR法和传统活性污泥法连续进水的工艺特点，充分利用了反应池的容积，降低了构筑物对管道、阀门和水泵等配套水力设施、设备的要求，UNlTANK处理工艺省去了污泥回流，节省了太量的投资，运行费用较低。 （6）可以根据UNITANK反应池内的溶解氧（DO）、悬浮浓度(MLSS)、氧化还原电位(ORP)等在线监测数据，通过改变供氧量，切换进出水阀门，以及改变好氧、缺氧及厌氧反应时间等控制手段，修改工艺参数，调整工艺，提高处理效果，高效地去除污水中的含碳、氮、磷等污染物，使污水达到净化的目的。涞水县城西污水处理厂：涞水县城西污水处理厂位于县城西南部，明义乡南秋兰村东，112国道南侧。日处理城市污水0.8 m3/d，采用“IDI（DAT-IAT）+曝气生物滤池+自动过滤工艺”，占地17.94亩。该项目于2008年5月18日开工建设，由河北四建施工，由涞水县建设工程监理公司监理，2008年11月15日土建工程竣工验收，2009年12月18日通过省环保厅的环保验收，出水水质达到城镇污水处理厂污染物排放标准（GB 18918-2002）一级A类标准。涞水县城西污水处理厂的进水水质主要污染物指标列入下表，出水水质污染物指标要求达到城镇污水处理厂污染物排放标准（GB18918-2-002）一级A类标准，具体指标见表2： 污染物指标进水水质（mg/L）出水水质(mg/L)CODCr25050BOD515010SS20010TP460.5NH3-N305(8)工艺流程及说明城西污水处理厂工艺流程见下图沉砂外运栅渣外运处置IDI池提升泵提升泵反冲洗水上清液涞水县西污水处理厂工艺流程图污泥外运处置进水格栅 DAT反应池集水池 污泥浓缩池出水达标排放IAT反应池曝气生物滤池自动过滤器接触消毒池回流泵鼓风机污泥脱水机沉砂池 通过排水管网首先经沉砂池沉砂、格栅除去污水中的砂子和漂浮物后，进入集水池。集水池中设置污水提升泵，将污水首先提升到DAT池，污水在DAT池进行连续曝气降解大部分有机物和氨氮，经过一段时间后混合液通过池底部通道进入IAT中，污水在IAT中再经曝气、沉淀、滗水等过程，完成一个好氧、缺氧、厌氧周期，进一步去除部分有机物、氨氮和磷等污染物，一个周期结束后重新开始一个周期，周而复始。IAT池自流进入曝气生物滤池（BAF）。曝气生物滤池属于生物膜法的一种，生物滤池由滤床、排水系统和供气系统组成，在本工艺中作为二级生化处理后的深度生化处理工艺，通过滤料上的生物膜进一步去除污水中的有机物，同时在膜内发生硝化和反硝化作用达到脱氮效果。曝气生物滤池出水自流进入接触消毒池。曝气生物滤池的出水中含有的细菌的绝对值仍很可观，并存在有病原菌的可能。为确保外排水卫生安全，必须进行杀菌消毒，以满足出水标准中规定的细菌学指标。该厂采用安全高效的二氧化氯消毒，消毒的目的主要是化学的方法杀灭污水中的病原微生物，以防止其对人类及畜禽的健康产生危害和对生态环境造成污染。接触消毒池出水经提升泵提升至自动过滤器，通过自动过滤器过滤后，出水达标排入十里铺小河。自动过滤器是一种不设闸阀，不设反洗泵反洗，运行完全由水力自动控制的过滤器。系统产生的剩余污泥排入污泥浓缩池，用泵送至污泥脱水机房的污泥浓缩脱水一体机进行浓缩脱水，经过带式压滤机脱水后，产生的泥饼和粗、细格栅产生的栅渣和沉砂池产生的泥沙一起进行外运处置。污泥脱水压滤机产生的滤液和自动过滤器的反冲洗水通过厂内排水管道收集后流入集水池重新处理。IDI工艺介绍IDI工艺是DAT-IAT工艺的简称，也是SBR工艺的变型和发展，整个处理系统是连续进水、连续出水，连续-间歇曝气工艺。其反应池由DAT区和IAT区串联组成。DAT连续进水曝气，IAT交替曝气、沉淀、出水。DAT连续进水，连续曝气(也可间歇曝气)；IAT连续进水，间歇曝气，清水和剩余活性污泥均由IAT排出。和典型的SBR反应池一样，其运行操作由进水、反应、沉淀、出水和待机五个阶段。IDI（DAT-IAT）工艺特点（1）运行时，污水从DAT池首端进入池内，与池内的混合液及回流污泥充分混合，呈完全混合状态；而后，流入IAT池，由于流速很小，不会影响IAT沉淀过程的进行，也不会搅动沉淀污泥。（2）DAT-IAT系统的运行经历了好氧、缺氧、厌氧、沉淀等阶段，筛选了优势菌种，抑制了丝状菌的生长，污泥的沉降性能和脱水性能良好。微生物可通过多种途径进行代谢，利用不同形态的氧源作为电子受体，使有机物的降解更完全且能耗又省，脱氮效果更好。（3）DAT-IAT工艺适应水量水质变化大的污水，具有抵抗毒性的功能、运行稳定、处理效率高、出水质量好。因为进水冲击负荷在经过多级处理后，对出水水质的影响也大为降低。（4）由于所有的生化反应都与反应物浓度有关。从连续运行的缺氧池进水也就加速了缺氧反应，缺氧后的污水进入反应池，提高了反应池的COD降解和硝化反应速率，从而改善了系统的整体处理效果，提高了出水水质。（5）IAT池可视为延时曝气，有机物负荷非常低，有利于硝化反应的进行，在沉淀阶段可利用内源碳进行反硝化反应。污水中的有机物和NH3-N在IAT池进一步降解，确保了出水水质曝气生物滤池介绍曝气生物滤池简称BAF，是以过滤为主体的生化处理工艺，通常由配水系统、曝气系统、粒状的填料床、出水、反洗水收集系统以及自控系统等组成。曝气生物滤池实质是一种生物膜法，即在曝气池中填充生物填料，利用填料表面附着的生物膜降解水中污染物的处理单元。由于所选填料自身的特点，填料表面容易附着生物膜。生物膜中生长着众多种属和数量的微生物，有好氧菌、兼氧菌、厌氧菌，所以曝气生物滤池对水中的各种有机物都有一个很好的去除作用，同时对氨氮也有很高的去除效率。该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX（有害物质）的作用。
