第1章-建筑内部给水系统2.pptx

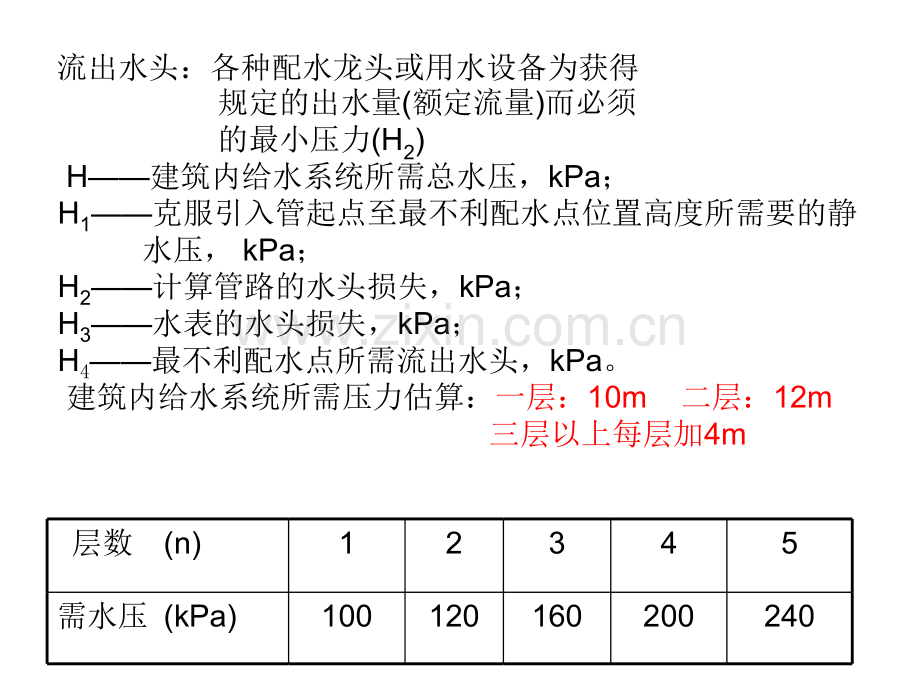

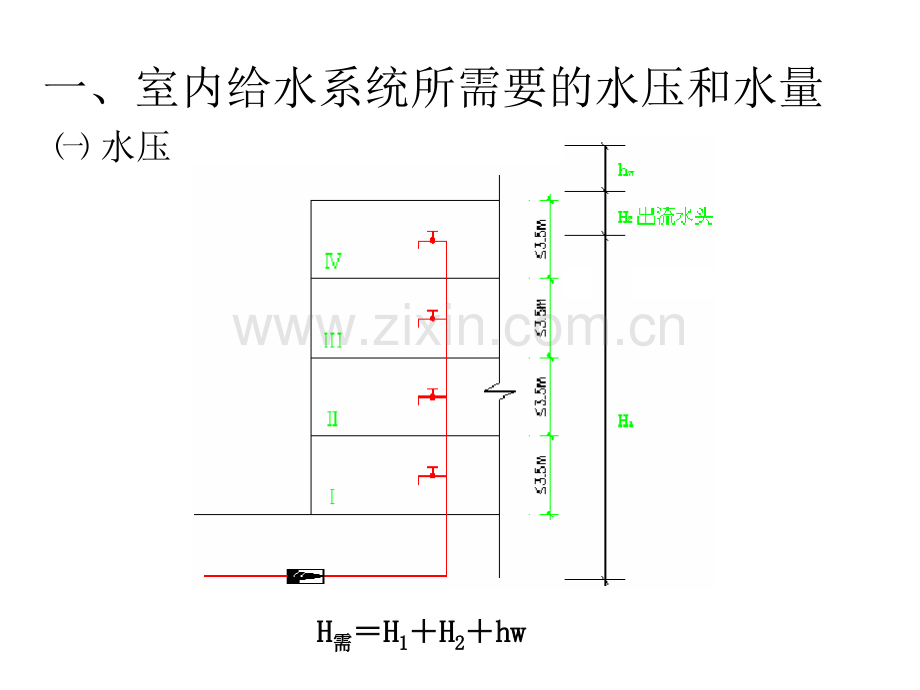

一、室内给水系统所需要的水压和水量 水压H H需需H H1 1H H2 2hwhw 流出水头：各种配水龙头或用水设备为获得 规定的出水量(额定流量)而必须 的最小压力(H2)H建筑内给水系统所需总水压，kPa；H1克服引入管起点至最不利配水点位置高度所需要的静 水压，kPa；H2计算管路的水头损失，kPa；H3水表的水头损失，kPa；H4最不利配水点所需流出水头，kPa。建筑内给水系统所需压力估算：一层：10m 二层：12m 三层以上每层加4m 层数 (n)12345需水压(kPa)100120160200240 给水所需水量1、生活用水量标准 住宅生活用水量标准及小时变化系数(见附表)集体宿舍、旅馆和公共建筑生活用水量标准 2、最大日用水量 Qd最高日生活用水量，m3/d；m设计单位数，人或床为数等；qd单位用水定额L/人d、L/床d、L/m2d；3、最大时用水量 Qh最大小时生活用水量，m3/h；Qd最高日生活用水量，m3/d；T每日（或最大班）使用时间，h；Kh时变化系数，按表采用。二、室内给水系统的二、室内给水系统的 给水方式给水方式 1.直接给水方式直接给水方式（见附图2）适用范围：室外管网压力、水量在一天的时间内均能满足室内用水需要，H0H需且Q0Q需（任何时候）。特点：系统简单，安装维护方便，充分利用室外管网压 力；建筑内部无贮水设备，供水的安全程度受 室外供水管网制约。2.单设水箱供水方式单设水箱供水方式（见附图3）适用范围：室外管网水压周期性不足，一天内大部分时 间能满足需要，仅在用水高峰时，由于水量 的增加，而使市政管网压力降低，不能保证 建筑上层的用水时。建筑用水存在高、低峰，H0、Q0周期性不足。特点：节能 无需设管理人员 减轻市政管网高峰 荷负(众多屋顶水箱，总容量很大，起到调节作用)水箱水质易污染。3水泵水箱联合供水水泵水箱联合供水（见附图4）适用范围：室外管网压力低于或经常不足，且室内用水 又不很均匀建筑。H0 H需、Q0 50mm2、出水管出水管管径同进水管3、溢水管溢水管管径比进水管大12级设阀门5、泄水管泄水管4、放空管放空管排托盘的水6、信号管信号管 溢流管口以下10mm,DN20。4、水箱布置水箱布置 水箱的位置应便于管道布置，尽量缩短管道的 长度。水箱间应有良好通风、采光、防蚊蝇措施，气 温3C。水箱间净高 2.2m，且应满足水箱布置要求。水箱底距地面 800mm。水箱布置间距要求:形式 箱外壁至墙面距离 水箱之间距离 水箱之间距离 有阀侧 无阀侧 圆形矩形 0.81.00.50.70.70.70.60.65、水箱的容积 有效容积 1）单设水箱：2）设水泵水箱联合：水泵为自动启动时 水泵为手动启动时3)3)没有上述资料时 水泵水塔联合供水时，调贮水量可按下表选定 水塔（高地水池）生活调贮水量 居住区最高日用水量（m3）=12 Qd自动控制 V=5 Qd 6水箱的设置高度 Zx Hc h Zx高位水箱的最低液位与最不利配水 点之间的垂直压力差，kPa；h水箱出水口至最不利配水点的管道总水头损失，kPa。Hc 最不利点流出水头或最不利点消火栓等所需的压力,kPa 三、三、气压给水装置气压给水装置 1组成及工作原理 定义：气压给水设备是利用密闭贮罐内压缩空气 的压力变化，调节和压送水量，起到增压和水量调节的作用。组成：气压水罐、水泵机组、管路系统、电控系统、（补气装置）。原理：根据波义耳马略特定律，即在定温条件下，一定质量的气体的绝对压力和它所占的体积成反比的原理制造的。工作过程：2分类 1）变压式和恒压式 变压式气压给水装置 恒压式气压给水装置 2）补气式和隔膜式两类。补气方式：利用空压机补气、定期泄空补气、在水泵出水管上安装水射器或补气罐补气等方式。隔膜式气压给水装置:隔膜主要有帽形、囊形两类。第四节 室内给水管道的布置和室内给水管道的布置和敷设敷设 一、给水管道的布置1基本原则 1）充分利用外网压力；在保证供水安全的前提下，以最短的距离输水；力求水利条件最佳。2）不影响建筑的使用和美观；管道宜沿墙、梁、柱布置，但不能有碍生活、工作、通行，一般可设在管井、吊顶内或墙角。3）确保管道不受到损坏。4）便于安装维修。2布置形式 枝状：枝状：室内给水管网宜采用枝状管网，单向供水。环状：环状：不允许断水的建筑或生产设备。下行上给式：下行上给式：水平干管敷设在地下室天花板下，专门的地沟内或在底层直接埋地敷设，自下向上供水。上行下给式上行下给式：水平干管设于顶层天花板下，吊顶中，自上向下供水。3布置要求：1）引入管：用水点分布不均匀宜从建筑物用水量最大处和不允许断水处引入。用水点分布均匀从建筑中间引入。条数：一般1条，当不允许断水或消火拴个数于10个时，2条；且从建筑不同侧引入，同侧引入时，间距大于10m。（见附图8）。2）水表节点：北方承重墙内；南方水表井 3）室内给水管道：力求长度最短,尽可能呈直线走，平行于墙梁柱，照顾美观，考虑施工检修方便。干管尽量靠近大用户或不允许间断供水处。不得敷设在排水间、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修。避开沉降缝，如果必须穿越时，应采取相应的技术措施，（见附图9）。车间内给水管道架空时，不得妨碍生产操作及交通，不在设备上通过，不允许在遇水会引起爆炸、燃烧或损坏的原料、产品、设备上面布管道。埋地时应避开设备基础，避免压坏或震坏。1、敷设形式 1）明装明装 特点：造价低，便于安装维修；不美观，凝结水，积灰，妨碍环境卫生。适用：对卫生、美观没有特殊要求的建筑。2）暗装暗装 直埋式嵌墙敷设、埋地或在地坪面层内敷设。非直埋式管道井、管窿、吊顶内，地坪架空层内敷设。特点：卫生条件好，美观，造价高，施工维护不便。适用：建筑标准较高的建筑。二、管道敷设2敷设要求 1）引入管穿越承重墙或基础时预留洞、预埋套管（防水套管），留洞尺寸（见附图10）。室外部分：冰冻线以下0.2m，覆土0.7m以上。室内覆土：金属管0.3m；塑料管DN50mm，0.5m；DN50mm，0.7m 2）给水横管穿承重墙或基础、立管穿楼板应预留洞。3）管道在空中敷设时，必须采取固定措施。4）室内给水管道与其它管道一同架设时，当应考虑安全、施工、维护等要求。在管道平行或交叉设置时，对管道的相互位置、距离、固定等应按管道综合有关要求统一处理。5）管道与墙、梁、柱的间距应满足施工、维护、检修要求。6）暗装管道不得直接敷设在建筑结构层内。1、防腐：明装：焊接钢管和铸铁管防锈漆1道，银粉2道；镀锌钢管银粉2道；暗装、埋地：刷沥青漆2道。2、防冻、防结露：包扎矿渣棉或玻璃棉3、防振：支、吊架内衬垫减震材料。三、管道的防护第五节第五节 其它其它 一、水质防护水质防护 1.各给水系统（生活给水、直饮水、生活杂用水）应各自独立、自成系统，不得串接。2.生活用水不得因管道产生回流污染。3.建筑内二次供水设施的生活饮用水箱应独立设 置，其贮量不得超过48h的用水量，并不允许其他用水的溢流水进入。4.埋地式生活贮水池与化粪池、污水处理构筑物的净距不应小于10m。5.建筑物内的生活贮水池应采用独立结构形式，不得利用建筑物本体结构作为水池的壁板、底板及顶盖。6.生活水池（箱）与其他用水水池（箱）并列设置时，应有各自独立的池壁，不得合用同一分隔墙；两池壁之间的缝隙渗水，应自流排出。7.建筑内得生活水池（箱）应设在专用的房间内，其上方得房间不应设有厕所、卫生间、厨房、污水处理间等。8.生活水池（箱）得构造和配管应符合下列要求：1）水池（箱）的材质、衬砌材料、内壁涂料应采用不污 染水质的材料：2）水池（箱）必须有盖并密封；人孔应有密封盖并加锁；水池透气管不得进入其他房间。3）进出水管布置应在水池的不同侧，以避免水流短路，必要时应设导流装置。4）通气管、溢流管应装防虫网罩，严禁通气管与排水 系统通气管和风道相连。5）溢水管、泄水管不得与排水系统直接相连。0.2m的 空气隔断。一、节水节能措施一、节水节能措施1、分户计量2、采用节水型用水设备3、限定流出水头4、采用节水新工艺5、推广中水技术，提高水的重复利用率6、采用低阻耗管材、配件7、正确选择供水方式8、加强管理减少漏损二、防噪声措施二、防噪声措施 1、卫生器具产生的噪声 2、机械设备产生的噪声 3、给排水管道产生的噪声 4、配件设备产生的噪声附图2 直接给水方式 附图3 单设水箱的给水方式 附图4 水泵水箱联合供水方式 附图5 水泵给水方式附图6 气压给水方式 附图7 单设水箱的给水方式 下行上给式 上行下给式附图8 引入管平面布置图 附图9 管道穿越沉降缝 附图10 引入管进入建筑物
