全站仪使用说明.ppt

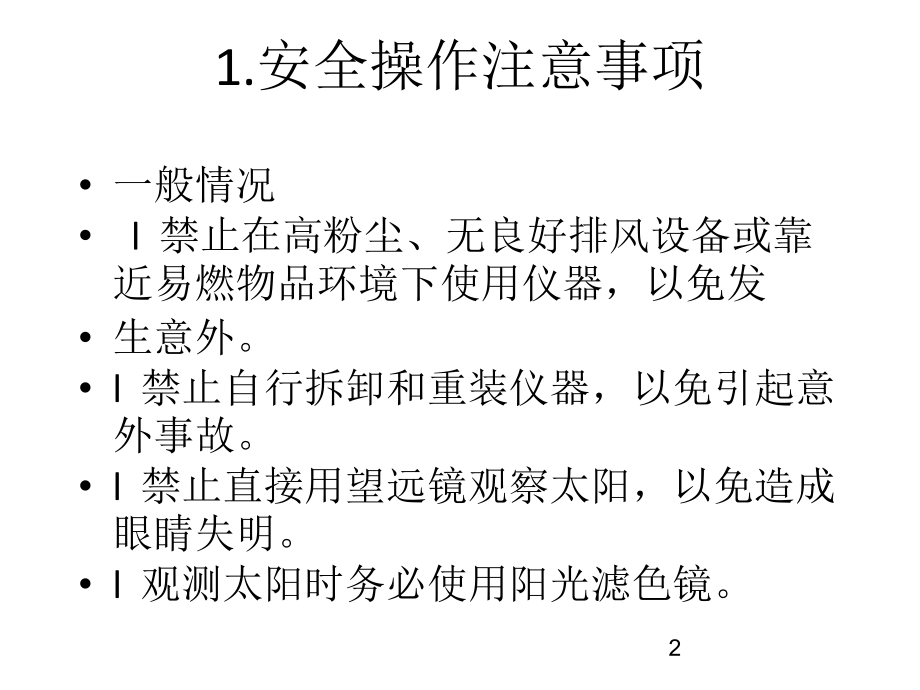

1,2,1.,安全操作注意事项,一般情况,l,禁止在高粉尘、无良好排风设备或靠近易燃物品环境下使用仪器，以免发,生意外。,l,禁止自行拆卸和重装仪器，以免引起意外事故。,l,禁止直接用望远镜观察太阳，以免造成眼睛失明。,l,观测太阳时务必使用阳光滤色镜。,3,1.,安全操作注意事项,l,禁止坐在仪器箱上，以免滑倒造成人员受伤。,l,禁止挥动或抛甩垂球，以免伤人。,l,确保固紧提柄固定螺丝，以免提拿仪器时仪器跌落而造成人员受伤或仪器,受损。,l,确保固紧三角基座制动控制杆，以免提拿仪器时基座跌落而造成人员受,伤。,4,电源系统,l,禁止使用与指定电压不符的电源，以免造成火灾或触电事故。,l,禁止使用受损的电线、插头或松脱的插座，以免造成火灾或触电事故。,l,使用指定的电源线，以免造成火灾事故。,l,充电时，严禁在充电器上覆盖物品，以免造成火灾事故。,l,使用指定的充电器为电池充电。,5,电源系统,l,严禁给电池加热或将电池扔入火中，以免爆炸伤人。,l,为防止电池存放时发生短路，可用绝缘胶带贴于电池电极处。,l,严禁使用潮湿的电池或充电器，以免短路引发火灾。,l,不要用湿手插拔电池或充电器，以免造成触电事故。,l,不要接触电池渗漏出来的液体，以免有害化学物质造成皮肤烧伤。,l,仪器长期不用时，应将电池取下分开存放，电池应至少每月充电一次。,6,三角架,l,将仪器架设在三脚架时，务必固紧三角基座制动控制杆和中心螺旋，以免仪器跌落伤人。,l,架设仪器时，三脚架的脚螺旋务必固紧，以免三脚架倒下伤人。,l,架设三脚架时，应注意防止手、脚被三角架脚尖刺伤。,l,拿起三脚架前务必固紧脚螺旋，以免三角架脚伸出伤及他人。,7,2,注意事项防尘防水,l,禁止将仪器浸入水中，本仪器是按照国标防水标准,IPX4,进行设计的，可,保护仪器免受普通雨水的损害。,l,为确保仪器的防尘防水性，务必正确地合上电池护盖和通讯接口护套。,确保电池护盖和通讯接口内部干燥、无尘，以免损坏仪器。,8,2,注意事项防尘防水,l,关闭仪器箱时应确保仪器和箱内干燥、无尘，防止仪器锈蚀。,l,严禁将仪器直接置于地面上，避免沙土、灰尘损坏中心螺旋或螺孔。使用,l,安置仪器时应尽可能使用木质三角架，使用金属三角架可能会因晃动而影响观测精度。,9,2,注意事项防尘防水,l,三角基座安装不正确将会影响观测精度，应时常检查基座上的校正螺丝，,确保基座固定钮锁好，基座固定螺丝旋紧，防止仪器受震。,l,作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置,和各项参数均符合要求时再进行作业。,l,迁站时必须将仪器从三角架上取下。,10,2,注意事项防尘防水,l,取下电池前务必先关闭电源开关。,其他,l,当仪器从温暖的地方移至寒冷的地方操作时，由于内部空气与外界存在温,差，可能导致键盘操作粘连，此时请先打开电池盖，置放若干时间。,l,避免仪器受到强烈的冲击或震动。,11,3,仪器功能介绍,强大的内存管理功能，具有可存贮,15000,点数据大容量内存,并可以方便地进行内存管理，可自动记录各种测量数据（角度数据、距离数据、坐标数据、测站数据），采用开放的通讯方式，可直接与计算机进行双向数据传输。,12,3,仪器功能介绍,还具有丰富的测量应用程序，可进行坐标测量、放样测量、后方交会、对边测量、悬高测量、面积计算、偏心测量、角度复测、直线放样、道路测量，可满足不同专业测量的要求。,13,3,1,仪器部件名称,14,3,1,仪器部件名称,15,3,2,模式图,16,3,2,模式图,17,4,基本操作,4,1,键盘基本操作,18,19,4.,光标操纵键,3456,：操作该键可上下左右移动光标,用于数据输入、选取选择项。,5,字母数字键,【0】,【9】,：在输入数字时，输入按键对应的数字；输入字母时，先按,【SFT】,切换输入状态，然后输入按键上方对应的字母,按第一次输入第一,字母，按第二次输入第二字母，按第三次输入第三字母。,20,21,实例,2,：设置气压单位为,“,mmHg,”,(1),在设置模式下，上下按动光标操纵键使光标移至,“,单位设置,”,菜单项，按,【】,选取该项。,(2),按光标操纵键使光标移至,“,气压单位,”,选择项,(3),左右按动光标操纵键，选取气压单位为,“,mmHg,”,。,(4),按,【】,确定选取退出。,22,23,24,5,电池的使用及维护：,本仪器使用专用充电电池组和充电器，电池组电压,7.2V,容量为,3500mA,测量前请将电池充足。在使用充电电池及充电器前，请仔细阅读有关使用说明。,5.1,充电步骤,25,5,电池的使用及维护：,（,1,）将电池盒连接充电器。,（,2,）接通充电器电源，将充电电池插入充电器（注意电极方向），确保电极接触,良好。充电指示灯显示红色，开始充电。,（,3,）充电时间约,6,个小时，电池充满后，指示灯变为绿色。,（,4,）电池充满后，先拔下充电器的插头，再将电池从充电器上取下。,26,5,电池的使用及维护：,5.2,注意事项,（,1,）仪器不使用时应将电池卸下。,（,2,）卸下电池前务必先关闭电源。,（,3,）在安装或卸下电池前注意防止水滴或尘土进入主机内。,（,4,）定期用清洁布擦拭电源触点以确保触点的清洁。,27,5,电池的使用及维护：,（,5,）请在,0,摄氏度到,45,摄氏度的温度范围内对电池充电。,（,6,）电池必须充完电后储存，且至少每隔,3,个月应该为电池充电一次。如果放电,后储存或超过期限不充电，电池会因自动放电导致电量过低，影响电池电量。,（,7,）电池的自放电受温度及湿度的影响，高温及高湿会加速电池的自放电，推荐,将电池存储在,0,到,20,摄氏度的温度范围以及干燥的环境下。,28,5,电池的使用及维护：,5.3,充电器使用说明,电池充电应用专用充电器，充电时先将充电器接好电源,220V,，从仪器上取下电,池盒，将充电器插头插入电池盒的充电插座，充电器上的指示灯为红色时表示正在,充电，充电约,56,小时后指示灯为绿色时表示充电完毕，拔出插头。,29,5.6,电池显示信息,仪器显示屏右上角显示电池电量，表明电源状况。,由满电量到小电量都可进行测量，当电池电量将耗尽时,仪器约,10,秒报警一次，,并显示,“,电池电量低,!,”,的提示,此时不可以再进行测量，应立即存贮数据，更换电池，,否则仪器将在,1,分钟后自动切断电源关机。,30,6,架设仪器,注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。,（,1,）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。,（,2,）将仪器安装在三脚架上，然后拧紧连接螺丝。,（,3,）利用圆水准器粗略整平仪器,旋转两个脚螺旋,A,、,B,使圆水准器气泡移到与上述两个脚螺旋连线垂直,的水泡中心线上。,旋转脚螺旋,C,，使圆水准器气泡居中。,31,（,4,）利用长水准器精确整平仪器：,松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连,线,AB,，旋转,A,、,B,两个脚螺旋使长水准器气泡居中。,将仪器绕竖轴旋转,90,，旋转第三个脚螺旋,C,使长水准器管气泡居中，再次旋转,90,，重复、步骤，直至四个位置处的长水准器管气泡始终居中为止。,32,（,5,）利用光学对点器对中：,调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。,注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。,33,（,6,）最后精确整平仪器,按第（,4,）步精确整平仪器，直到仪器,旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。,34,7,调焦与照准,注意：,照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。,当改变盘位观测时，用十字丝同一位置照准目标。,（,1,）目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。,35,7,调焦与照准,（,2,）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场,（,3,）物镜调焦：旋转望远镜调焦环至目标成像最清晰。用垂直和水平微动手轮,使十字丝精确照准目标。,（,4,）再次调焦至无视差：再次进行调焦，直至目标与十字丝同一位置照准目标。,36,8,开机,（,1,）按下开关键，听到一声鸣响，电源接通，仪器首先进行工作是否正常的自,检，随后显示仪器型号信息、版本号，并提示,“,转动望远镜，设置垂直角,零位,”,。,（,2,）旋转望远镜，听到一声鸣响，垂直角零位设置完毕，仪器进入测量模式。,37,8,开机,注意：,如果屏幕显示,“,倾斜超差,”,提示，说明仪器尚未整平，需重新整平仪器。,在受强风或振动影响的环境下观测而仪器无法保持稳定时，垂直角显示值可能,发生不稳定现象。应在星键模式中关闭补偿器，或者在设置模式中将,“,观测条,件,”,中的,“,倾斜改正,”,选项设置为,“,关,”,。,38,9,使用星键,(,键,),功能,在任何模式下，按,【SFT】,再按,【】,进入星键快捷功能。在此功能界面下，,可作如下仪器操作：,【F1】,打开或关闭显示器背景光照明。,【F2】,打开或关闭激光对点器的开,/,关。（仅对装有激光对点器的仪器）,【F3】,仪器倾斜值显示及补偿器的开或关。,【F4】,快速查看内存状况。,39,9.1,仪器倾斜值显示及补偿,40,9.1,仪器倾斜值显示及补偿,设置模式中将,“,观测条件,”,中的,“,倾斜改正,”,选项设置为,“,开,”,也可以开启补偿器，并且设置被保存。,最大倾斜补偿范围：,3,41,9.2,快速查看仪器内存,42,10,角度测量,10.1,两点间角度测量,利用水平角置零功能,“,置零,”,测定两点间的夹角，该功能可将任何方向的水平角度,值设置为零。,43,44,3,照准目标点,2,，所显示的,“,HAR,”,即为两目标点间的夹角。,45,10.2,将水平方向设置成所需方向值,1.,利用水平角设置功能,“,置角,”,，可将照准方向设置为所需值，然后进行角度测量。,1,照准目标点,1,在测量模式第一页菜单下按,【,置角,】,。,46,47,48,49,2.,利用水平角锁定功能也可将照准方向设置为所需值。进行此项操作之前，应首先按,“,23.3,键功能定义,”,介绍的方法将水平角锁定功能,【,锁定,】,键定义到测量模式下。,50,51,52,10.3,水平方向显示选择（左角,/,右角）水平角显示具有两种形式供选择，即左角（逆时针角）和右角（顺时针角）。进行此项操作之前，应首先按照,“,23.3,键功能定义,”,介绍的方法将,【,左右,】,键定义到测量模式下。,53,54,10.4,坡度,FTS500,可按,%,形式显示坡度。进行此项操作之前，应首先按,“,23.3,键功能定义,”,介绍的方法将,【A/%】,键定义到测量模式下。,55,56,坡度显示范围：,300,以内 当垂直角格式设置为,“,水平,0,”,时，,“,ZA,”,显示为,“,VA,”,。,57,58,59,60,61,62,11,距离测量,11.1,距离测量设置,进行距离测量前应首先完成以下设置：,气象改正,棱镜常数,测距模式,63,1.,气象改正值,在进行高精度距离测量时，应使用精确的量测设备测定温度和气压值，以对测量结果施加气象改正。,FTS,电子全站仪通过发射光束进行距离测量，光束在大气中的传播速度会因大气折射率不同而变化，而大气折射率与大气的温度和气压有密切的关系。在通常的温度和气压环境下，当气压保持不变，而温度变化,1,；或者当温度保持不变，而气压变,3.6hPa,，都将引起所测距离,1mm,的变化，即每公里变化,1mm,（,1ppm,）。因此，为了精确计算出气象改正数，需要求取光束传播路径上的气温和气压平均值。在山,区测量作业时尤其要注意，不同高程的点上其气象条件会有差异,64,65,2.,棱镜常数改正,不同棱镜具有不同的棱镜常数改正值，测量前应将所用棱镜的常数改正值设置好。本仪器出厂前，棱镜常数设置为,“,0,”,3,距离测量模式,可选择如下几种距离测量模式,单次精测,重复精测,精测均值,单次快测,重复快测,跟踪测量,66,11.2,回光信号检测,回光信号检测功能用于检查经棱镜反射回来的光信号强度是否足以进行距离测,量，这对远距离测量尤为适用。,在短距离测量时，即使照准稍稍偏离棱镜中心，返回的光信号也足够强并显示,“,”,号，但这种情况下的测距结果精度难以保证，因此测量时必须精确照准,棱镜中心。,回光信号检测除了仪器处于星键功能界面外，可在任何情况下进行。,67,11.3,距离和角度测量,仪器可同时对距离和角度进行测量。,关于距离和角度测量数据的记录请参阅,“,22.1,记录距离测量数据,”,68,69,70,12,坐标测量,在输入测站点坐标、仪器高、目标高和后视方位角后，用坐标测量功能可以测,定目标点的三维坐标。,坐标测量前应首先进行电子测距的有关设置。,71,72,73,74,12.1.2,调用内存中已知坐标数据 若希望使用预先存入的坐标数据作为测站点的数据，可在测站数据输入屏下按,【,查找,】,读取所需的坐标数据。读取的既可以是内存已知点中的坐标数据，也可以是所选定的工作文件中的坐标数据及内存任意文件中的坐标数据。,75,76,77,12.2,后视方位角设置 在输入测站点和后视点的坐标后，便可计算并设置后视点方向的方位角。照准后视点，通过按键操作，仪器便根据测站点和后视点的坐标，自动完成后视方位角的设置。,78,79,80,81,12.3,输入棱镜高及仪器高 如要测定目标的,Z,坐标，还需要量取棱镜高及仪器高，输入仪器中。,82,12.4,三维坐标测量 在测站及其后视方位角设置完成后便可测定目标点的三维坐标。,83,84,85,86,13,放样测量,放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的,角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。,显示值,=,实测值,-,放样值,放样测量应使用盘左位置进行。,87,88,89,90,91,92,93,94,13.2,坐标放样测量,坐标放样测量用于在实地上测定出其坐标值为已知的点。,在输入待放样点的坐标后，仪器计算出所需水平角值和平距值并存储于内部,储器中。借助于角度放样和距离放样功能，便可设定待放样点的位置。,l,为进行高程,Z,坐标的放样最好将棱镜安置在同高度测杆等物上。,95,96,97,98,99,100,
