安全体验区方案(报批版).doc

20万吨稳定轻烃项目
安全体验区

实
施
方
案

编 制 ：
审 核：
审 批：
日 期：

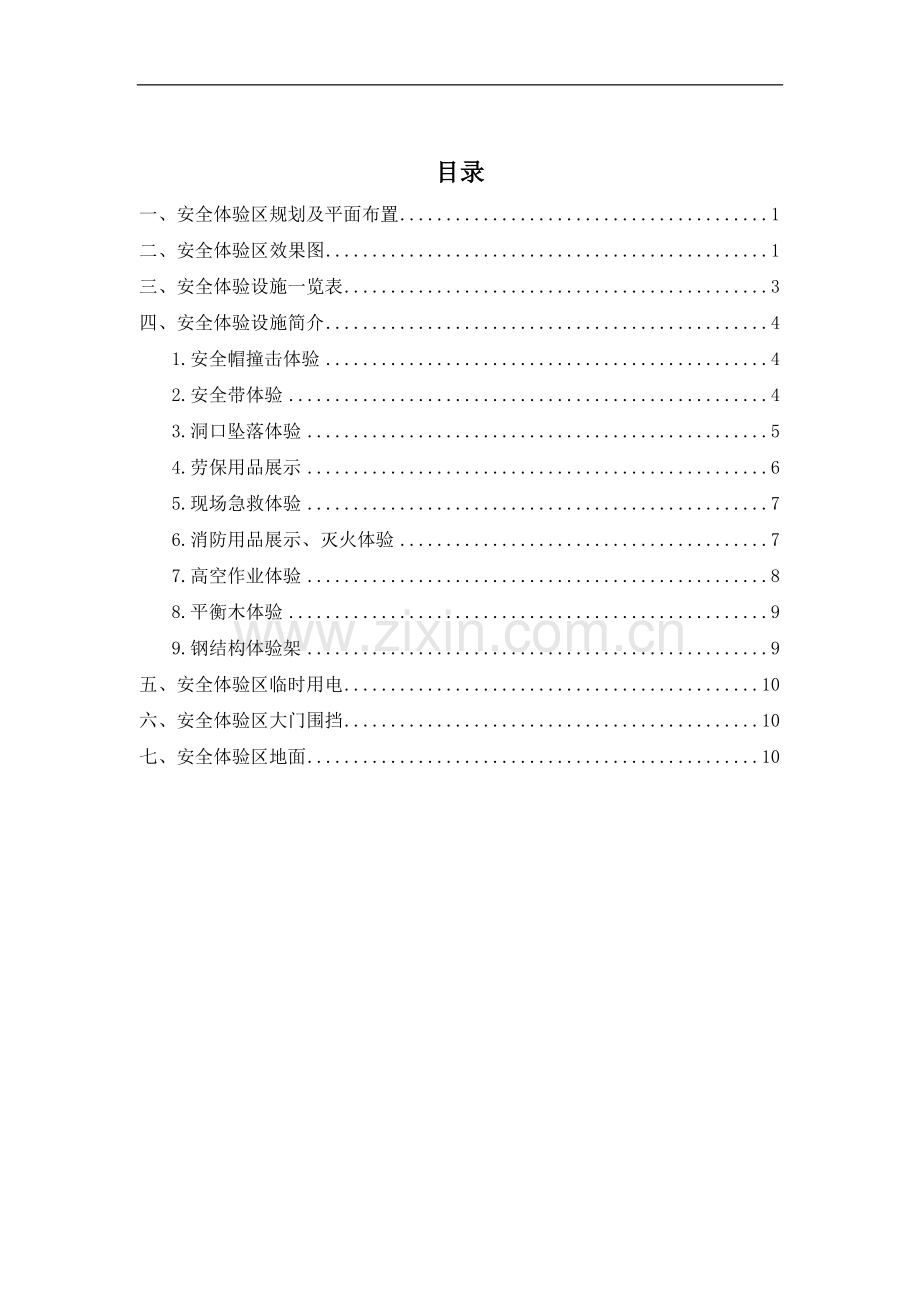

目录
一、安全体验区规划及平面布置 1
二、安全体验区效果图 1
三、安全体验设施一览表 3
四、安全体验设施简介 4
1.安全帽撞击体验 4
2.安全带体验 4
3.洞口坠落体验 5
4.劳保用品展示 6
5.现场急救体验 7
6.消防用品展示、灭火体验 7
7.高空作业体验 8
8.平衡木体验 9
9.钢结构体验架 9
五、安全体验区临时用电 10
六、安全体验区大门围挡 10
七、安全体验区地面 10

一安全体验区规划及平面布置
本项目安全体验区规划面积600平米，长30米、宽20米。

二、安全体验区效果图

三、安全体验设施一览表
安全体验设施
外形尺寸
组件
安全帽撞击体验
2630mm×1020mm×2500mm
（1）钢结构体验柜隔成三间（2）第三代撞击动态模块（3）电器控制柜（4）户外写真（5）说明板
安全带体验
6000mm×450mm×5300mm
（1）钢结构体验架（2）跌落跳板总成（3）机械控制总成（4）电器控制柜（5）安全带三条（6）户外写真（7）说明板
洞口坠落体验
3000mm×2400mm×2800mm
（1）钢结构体验房一间（2）二层护栏、防雨棚（3）专利洞口开门总成（4）外爬梯二个（5）电器控制柜（6）户外写真(7)说明板
劳保用品展示柜
1050mm×650mm×900mm
（1）钢化玻璃组合柜三个（2）模特模拟人（3）一套劳保用品一套（4）L型台卡（5）说明板
现场急救体验
2450mm×560mm×2450mm
（1）钢结构体验柜（2）心脏复苏模拟人一套（3）急救专用担架（4）急救药箱（5）户外写真（6）说明板
消防用品展示、灭火体验
1500mm×2000mm×2450mm
（1）钢结构体验柜三个（2）电子喷火机（3）电子灭火器（4）手提式灭火器（5）灭火用具（6）户外写真(7)说明板
高空作业体验
2000mm×2000mm×14500mm
（1）钢结构体验架（2）施工吊篮总成（3）缓降设置总成（4）逃生设置总成（5）电器控制柜（6）安全带、速降器、逃生滑竿、逃生绳（7）户外写真（8）说明板
平衡木体验
5350mm×300mm×400mm
（1）钢结构体验架（二件）（2）说明板
倾倒式体验平台
2000mm×1500mm×3800mm
（1）钢结构体验架 （2）倾倒支架（3）倾倒总成（4）电器控制柜（5）户外写真（6）说明板
钢结构体验架
可根据现场实际要求设计
（1）钢结构体验架（2）斜梯、临边防护、高空通道（3）户外写真（4）说明板
四、安全体验设施简介
1.安全帽撞击体验
目的：测试安全帽的性能，通过安全帽撞击体验来验证安全帽是否合格及撞击对人体的影响，提高大家对安全帽的认识，强调安全帽的重要性。

该设备由空压机，脱落装置、导向装置、解锁装置、箱体等组成。空压机工作，脱落装置在气缸推动下沿导向装置上升至固定高度，体验人员站在箱体内，解锁装置开启，脱落装置在重力作用下砸在体验人员的安全帽上，让体验人员体验安全帽被冲击的感觉。

2.安全带体验
目的：为了预防高处坠落事故，学习安全带正确的使用方法，通过半身安全带、护腰安全带的体验及比较，了解安全带的安全性能及坠落危险。

该设备由龙门支架、举升油缸、滑动导轨、活动横梁、液压泵站、行程开关、电磁铁装置、电控箱等主要部件组成。液压泵站工作，油缸将活动横梁举升，活动横梁沿导轨上升，到固定高度后行程开关感应到信号，横梁停止上升，活动横梁内部的电磁铁解锁装置开启，活动横梁内部的园管在重力作用下瞬间脱落，安全带固定节点在园管上，同时向下瞬间坠落约20公分，让系有安全带的体验人员体验到坠落的感觉。

3.洞口坠落体验
目的：体验施工现场中常见的洞口坠落事故，正确认识洞口的危险性，培训根据不同规模，不同状况中的洞口安全防护方法。

该设备由房屋、楼梯、空压机，轴承、气缸、轴、安全锁、活动踏板、海绵、电控箱等组成。体验人员站在活动踏板上，气缸工作，轴带动封板向下旋转，形成洞口，人员从活动踏板上瞬间坠入房屋下部的海绵中，让体验人员体验到洞口坠落的感觉。
4.劳保用品展示
目的：通过穿戴防护服的模特及作业人员现穿戴的服装进行对比，培训作业人员正确穿戴防护用品。（防护用品：劳保鞋、安全帽、绑腿、反光背心等，可按工种设置，如：焊工、高空作业）

5.现场急救体验
钢结构架采用Q235矩管焊接；内、外封板采用Q235冷轧钢板数控折弯成型，然后焊接到钢结构架上；表面经磷化处理后喷塑，颜色为孔雀蓝。
通过体验者对心脏复苏假人的实际操作，让体验者掌握受伤病 人急救的方法和注意事项。

该装置主要包括整体钢制柜台、急救专用担架、心脏复苏假人、急救药箱等。
6.消防用品展示、灭火体验
目的：培训灭火器的种类及管理方法，教育发生火灾时及时灭火的处事方法，熟知灭火器的正确使用及喷射方法。

7.高空作业体验
钢结构采用Q235方管焊接；立柱和横撑连接采用Q235制作的法兰用M12高强度螺栓（8.8级）连接；立柱和立柱连接采用45#碳结钢制作的连接套用M22高强度螺栓（8.8级）连接。表面经防锈处理后喷磁漆，颜色为孔雀蓝。让体验者掌握在高空出现安全问题时快速逃生、自救的方法。（体验架高度可定制）

装置主要包括钢结构架体、爬梯、缓降设置总成、吊篮总成、逃生设备总成等。
8.平衡木体验
目的：检查劳动者平衡力，检查出饮酒或不安全作业人员，随时检测作业人员的健康状态，预防安全事故的发生。

9.钢结构体验架
结构架采用Q235方管、钢管焊接；表面经防锈处理后喷磁漆，颜色为孔雀蓝。
使体验人员了解高空作业防护方法，掌握各类高空作业器材的作用，增强体验人员高空防护意识。

五、安全体验区临时用电
体验场设备总功率约为23KW，电缆选用YJV-5*10。临时用电布置根据现场实际情况再进行布置。
六、安全体验区大门围挡
体验区大门采用门楼式大门，围挡采用可重复利用的铁艺栏杆。
七、安全体验区地面
体验区地面计划采用彩色地砖铺砌。

工程部
2016.3.26
