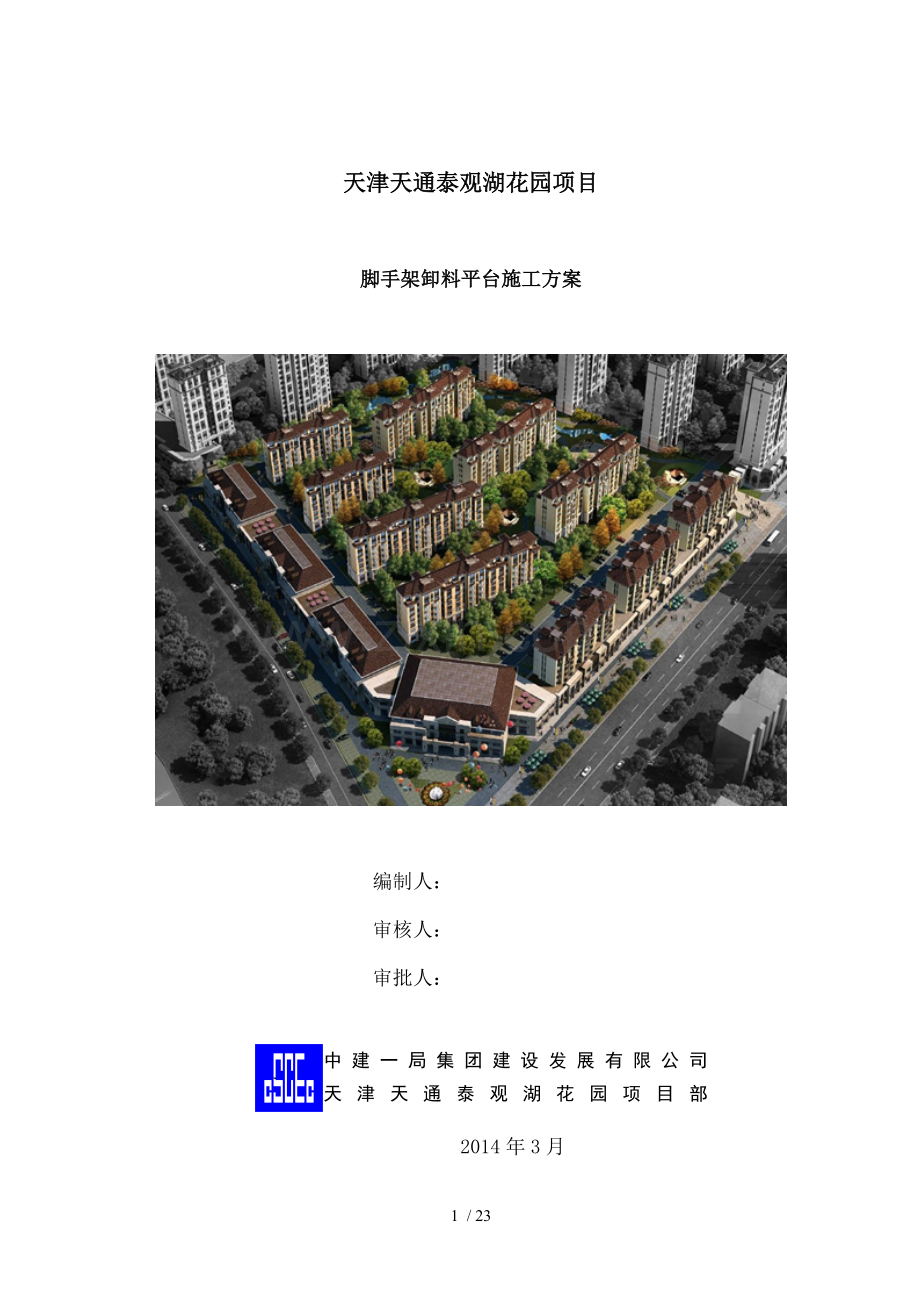

临时脚手架卸料平台施工方案.doc

天津天通泰观湖花园项目

脚手架卸料平台施工方案

编制人：
审核人：
审批人：

中建一局集团建设发展有限公司
天津天通泰观湖花园项目部
财源国际西塔工程项目经理部

2014年3月

21 / 23
目 录
1、 编制依据 1
2、工程概况 1
2.1工程简介 1
2.2临时脚手架卸料平台设置 1
3、搭设方案 2
3.1平台架形式 2
3.2平台架构造参数 2
3.3平台架材料要求 2
4、平台架搭设、使用和拆除安全技术措施 2
4.1搭设注意事项 2
4.2平台架搭设质量检查验收及管理规定 3
4.3 平台架使用规定 4
4.4 平台脚手架拆除 4
5、卸料平台使用时安全注意事项 5
6、卸料平台计算书 5

1、 编制依据

序号
名称
编号
1
《建筑施工扣件式钢管脚手架安全技术规范》
（JGJ130-2011）
2
《建筑施工高处作业安全技术规范》
（JGJ80-91）
3
《建筑施工手册（第五版）》

4
《北京新纪元建设工程设计有限公司》提供施工图纸

5
天津天通泰观湖花园二期《施工组织设计》

2、工程概况
2.1工程简介
天津天通观湖花园二期工程，位于天津市武清区京津公路西侧，北运河东侧，富民道北侧，强国道南侧。
总建筑面积
69872.16㎡
地下建筑面积
4761.81㎡
商业面积
17288.47㎡
住宅面积
47605.48㎡
配套公建房面积
216.4㎡
建筑层数
住宅
地上7层,跃层，无地下室
商业
地上3层，地下1层
层高
1-3#楼
4.2m， 3.3m，2.95m
4、5#楼
地上4.5m,3.6m；地下3.6m
6-12#楼
2.95m
檐高
1-3#楼
22.25m
4、5#楼
11.7m
6-12#楼
23.6m
2.2临时脚手架卸料平台设置
本工程1#-3#楼首层高4.5m，二层高3.3m，三层高2.95m，四层高2.95m，五层高2.95m，六层高2.95m，七层高2.95m。6#-12#楼首层-八层高2.95m。
为满足地上二层至地上七层材料及时倒运，在建筑物首层搭设搭设4×6m卸料平台，高度为5-20m；搭设位置根据现场实际施工工况，由工程部会同技术及安全现场确定。卸料平台均为临时性卸料平台，在完成七层剪力墙结构架体材料倒运完毕后立即进行拆除。
3、搭设方案
3.1平台架形式
此临时卸料平台架支撑架体为满堂红脚手架，平台采用钢脚手板进行满铺，平台四周设置挡脚板，挡脚板采用多层板、铁丝紧贴上方防护栏杆拴结，上方设置防护栏杆，防护栏杆采用密目网进行围护。卸料平台板下部位设置一道水平安全网。
3.2平台架构造参数
3.2.1平台架立杆横向间距0.9m、纵向间距0.9m。
3.2.2平台架步距1.5m,支撑脚手板小横杆间距0.5m。
3.2.3挡脚板18cm高，防护栏杆高度不小于1.5m，设置两道水平防护杆。
3.2.3卸料平台立杆采用单立杆。
3.3平台架材料要求
脚手架所使用钢管、扣件及零配件等须统一规格，证件齐全，杜绝使用次品和不合格品钢管。材料管理人员要依据方案和交底检查材料规格和质量，履行验收手续和收存证明材质资料。
3.3.1钢管：采用外径48mm，壁厚3.0mmQ235-A级焊接钢管，材质符合《碳素结构钢》（GB/T700）相应规定。每批钢材进场时，应有材质检验合格证。用于立杆、大横杆和斜杆钢管长度为4～6m。外涂刷防锈层并定期复涂以保持其完好。
3.3.2 扣件：扣件应使用及钢管管径相配套扣件，其材质应符合现行国家标准GB15831《钢管脚手架扣件》中规定。脚手架采用扣件，在螺栓拧紧力矩达65N·m时，不得发生破坏，进场后必须进行复测，合格后方可使用。严禁使用不合格、锈蚀严重和有裂纹扣件。
3.3.3 脚手板：钢脚手板采用2-3mm厚Ⅰ级钢板压制而成，侧耳高度为50mm钢脚手板，钢规格为250×3000mm。
3.3.4安全网：必须是经国家指定监督检验部门监定许可生产厂家产品，同时具备监督部门批量验证和工厂检验合格证。安全网力学性能符合《安全网力学性能试验方法》（GB5726-88）规定。安装好每块水平安全网能承受不小于1600N冲击荷载。立网采用L-1.5×6m 绿色密目安全网，平网采用P-3×6m锦纶编织安全网，绿色密目安全网在100cm2 面积上不少于2000 目（即2000 个洞眼），平网网眼直径不大于10cm。密目安全网必须使用阻燃安全网。
4、平台架搭设、使用和拆除安全技术措施
4.1搭设注意事项
4.1.1钢管脚手架扣件连接必须使用合格钢扣件，不得使用铅丝和其他材料绑扎。脚手杆件不得钢木混搭。
4.1.2在搭设之前，必须对进场脚手架杆配件进行严格检查，禁止使用规格和质量不合格杆配件。
4.1.3 脚手架搭设作业，必须在统一指挥下，严格按照规定程序进行：按施工设计放线、铺垫板、设置底座或标定立杆位置。
4.1.4 脚手架搭设时应设安全警戒区，设警戒标志，派专人看管；搭设脚手架施工人员必须持有特殊工种操作证且具备搭拆高大脚手架经验。
4.1.5 底部第一排立杆应按立杆搭设要求选择，不同长度钢管交错设置，至少有6m、4m 两种不同长度钢管作立杆。
4.1.6 脚手架底部必须保证坚实平整；底部垫通长木脚手板（200*50）且必须保证水平，内外立杆加绑扫地杆，扫地杆距地面为20cm。
4.1.7 杆件端步伸出扣件之外长度不得小于100mm，以防止杆件滑脱。为了保证外观整齐，外露长度不得大于150mm。
4.1.8 杆件搭接长度不应小于1m，应等间距采用3 个旋转扣件固定；搭接接头应错开。
4.1.9 对接搭设脚手板时，对接处两侧必须设置横杆，并且绑扎牢固。
4.1.10 作业层栏杆应设置在立杆内侧，栏杆接长应符合对接要求。
4.1.11 密目网封口要对齐，每个网眼都要用钢丝绑紧，密目网要兜在外侧立杆里面；水平兜网一定要兜到临边，并用钢管架好。
4.1.12为保证平台架整体稳定性，每层平台架及框架柱、楼层地锚或墙体采用钢管进行拉结（做法详见下图）；平台架四边从上到下均应设置剪刀撑，剪刀撑斜杆及地面夹角为45℃～60℃。卸料平台每隔3m一道设置水平剪刀撑。

4.1.13 工人在架上进行搭设作业时，作业面上宜铺设必要数量脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全作业。
4.1.14 在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作≥100mm 构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。
4.2平台架搭设质量检查验收及管理规定
4.2.1 平台架验收标准规定
l)平台构架结构符合前述规定和设计要求，个别部位尺寸变化应在允许调整范围之内。
2)节点连接可靠，其中扣件拧紧程度应控制在扭力矩达到<40-60N·m。
3)钢管脚手架立杆垂直度应≤1/200，且应同时控制其最大垂直偏差值：当架高≤20m 时为不大于50mm。
4)纵向横杆水平偏差应≤1/250，且全架长水平偏差值不大于50mm。
5)作业层铺板、安全防护措施等需符合上述要求。
4.2.2 平台架验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：
1)搭设完毕后，未经验收不得临时使用。
2)施工中途停止使用超过15 天，在重新使用之前；
3)遭受暴风、大雨、地震等强力因素作用之后；
4)使用过程中，发现有显著变形、拆除杆件和拉结以及安全隐患存在情况时。
4.2.3 平台架日常管理
1)在搭设过程中，如需使用，必须由施工负责人组织相关人员进行检查，符合要求后方可上人。
2)架子未经检查、验收前，除架子工外，严禁其他人员攀登，验收后任何人不得拆改，需做局部拆改时，须经施工负责人同意后由架子工操作。
3)大风雨后，施工负责人要及时组织相关人员对架子进行检查。
4)建立有效架子安全管理机构和定期检查、复查制度，由安全主管主持检查和验收。
4.3 平台架使用规定
4.3.1 作业层每m2 架面上实用施工活荷载(人员、材料和机具重量)不得超过设计规定值：限重1.5KN，施工活荷载要求小于0.5KN/m2，该规定值要求以明显标识形式悬挂在防护栏杆上，提醒施工作业人员。
4.3.2架面上设置材料应码放整齐稳固，不影响施工操作。严禁上架人员在架面上奔跑、退行或倒退拉车。
4.3.3 作业人员在平台上最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。卸料平台材料堆放高度不应超过1000mm。
4.3.4 在作业中，禁止随意拆除脚手架基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经项目总工同意后，采取相应弥补措施，并在作业完毕后，及时予以恢复。
4.3.5 工人在架上作业中，应注意自我安全保护和他人安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。
4.3.6人员上下脚手架必须走设安全防护出入通道，严禁攀援脚手架上下。
4.3.7 每班工人上架作业时，应先行检查有无影响安全作业问题存在，在排除和解决后方许开始作业。在作业中发现有不安全情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。
4.3.8 在每班作业完成之后，必须将平台架上剩余材料物品移至楼层或采用塔吊吊至其他安全部位；每日收工前应清理架面，垃圾清运出去。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
4.3.9平台架体严禁及外架相连，平台架体搭设完毕后经安全部、工程部和技术部联合验收后方可投入使用。
4.4 平台脚手架拆除
4.4.1 脚手架拆除前应进行安全技术措施交底，应落实到班组个人。
4.4.2 拆除前全面检查脚手架扣件连接，支撑体系应符合安全要求。
4.4.3 脚手架拆除顺序及搭设顺序相反，须遵循先搭后拆，后搭先拆原则，先拆栏杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等，逐层由上而下进行，严禁上下同时作业。
4.4.4 在拆除过程中凡已松开连接杆件应及时拆除，避免误扶和强靠已松脱连接杆件。
4.4.5 拆除杆配件应以安全方式运出和卸下，必须绑扎牢固或装入容器内才可吊下，严禁向下抛掷，拆除过程中应作好配合，协调工作，禁止单人进行拆除较重杆件等危险性作业。
4.4.6 拆除脚手架时必须划分安全区，设警戒标志，并设专人警戒。
4.4.7 拆除前须指派专人检查架子上材料、杂物等是否清理干净，否则不许拆除。拆除时应按规定程序拆除。
4.4.8 根据工程实际情况，如脚手架采取分段拆除时，不拆除部分脚手架两端应先设置连墙杆及斜向支撑。
4.4.9 脚手架拆除应注意成品保护。
4.4.10 各构件必须及时分类放置，扣件装袋运出，钢管由人工传至地面，不得在架子上集中堆放。
5、卸料平台使用时安全注意事项
5.1平台架搭设完成后，必须经有关部门检查验收后才能使用。
5.2平台架未经检查验收前，除架子工以外严禁其它人员攀登，验收后任何人不得擅自拆改，需要做局部拆除时，必须经过方案制定人及审批人同意由架子工进行操作。
5.3大风雨后，施工负责人要及时组织有关人员对平台架进行检查，对有松动及不符合要求立即进行加固。
5.4在进行平台架搭设施工时，施工人员必须系好安全带，不许穿带钉、易滑鞋上架操作。
5.5五级以上大风或雷雨天气严禁在平台架上施工。
5.6平台架搭拆及使用时注意对成品保护。
5.7柱子混凝土强度达到7.5MPa时才允许及平台架进行拉接。
5.8平台架操作层四边采用密目安全网进行围护。
5.9平台架上施工荷载严禁超过设计规范值。
5.10平台架每平米承受荷载重量为150kg，且材料堆放应均衡，严禁超载,限重1.5T。
6、卸料平台计算书
计算依据：
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
2、《建筑施工高处作业安全技术规范》JGJ80-91
3、《建筑地基基础设计规范》GB50007-2011
4、《建筑结构荷载规范》GB50009-2012
5、《钢结构设计规范》GB50017-2003
一、架体参数
满堂脚手架长度L(m)
6
满堂脚手架宽度B(m)
4
脚手架搭设高度H(m)
20
纵横向水平杆步距h(m)
1.5
立杆纵距la(m)
0.9
立杆横距lb(m)
0.9
横杆及立杆连接方式
单扣件
扣件抗滑移折减系数
1
立杆布置形式
单立杆
平台横向支撑钢管类型
单钢管
立柱间纵向钢管支撑根数n
1
立杆伸出顶层水平杆中心线至支撑点长度a(m)
0.7
立杆计算长度系数μ
2.377
纵向钢管验算方式
三等跨连续梁
横向钢管验算方式
三等跨连续梁
二、荷载参数
脚手架钢管类型
Ф48×3
每米钢管自重g1k(kN/m)
0.033
脚手板类型
冲压钢脚手板
脚手板自重标准值g2k(kN/m2)
0.3
栏杆、挡脚板类型
栏杆、冲压钢脚手挡板
挡脚板自重标准值g3k(kN/m)
0.16
密目式安全立网自重标准值g4k(kN/m)
0.1
每米立杆承受结构自重标准值gk(kN/m)
0.1583
材料堆放荷载q1k(kN/m2)
1.5
施工均布荷载q2k(kN/m2)
0.5
平台上集中力F1(kN)
1.5
立杆轴心集中力F2(kN)
0
三、设计简图
搭设示意图：

平台水平支撑钢管布置图

平面图

侧立面图
四、板底支撑（纵向）钢管验算
钢管类型
Ф48×3
钢管截面抵抗矩 W(cm3)
4.49
钢管截面惯性矩I(cm4)
10.78
钢管弹性模量E(N/mm2)
2.06×105
钢管抗压强度设计值 [f](N/mm2)
205
纵向钢管验算方式
三等跨连续梁
G1k=g1k=0.033kN/m
G2k=g2k×lb/(n+1)=0.3×0.9/(1+1)=0.135kN/m
Q1k=q1k×lb/(n+1)=1.5×0.9/(1+1)=0.675kN/m
Q2k=q2k×lb/(n+1)=0.5×0.9/(1+1)=0.225kN/m
1、强度验算
板底支撑钢管按均布荷载作用下三等跨连续梁计算。
满堂脚手架平台上无集中力
q1=1.2×(G1k+G2k)=1.2×(0.033+0.135)=0.202kN/m
q2=1.4×(G1k+G2k)=1.4×(0.675+0.225)=1.26kN/m
板底支撑钢管计算简图

Mmax=(0.100×q1+0.117×q2)×la2=(0.100×0.202+0.117×1.26)×0.92=0.136kN·m
Rmax=(1.100×q1+1.200×q2)×la=(1.100×0.202+1.200×1.26)×0.9=1.561kN
σ=Mmax/W=0.136×106/(4.49×103)=30.29N/mm2≤[f]=205N/mm2
满足要求！
满堂脚手架平台上增加集中力最不利计算
q=q1+q2=0.202+1.26=1.462kN/m
q2=1.4×F1=1.4×1.5=2.1kN
板底支撑钢管计算简图

弯矩图
Mmax=0.467kN·m

剪力图
Rmaxf=2.97kN
σ=Mmax/W=0.467×106/(4.49×103)=104.009N/mm2≤[f]=205N/mm2
满足要求！
2、挠度验算
满堂脚手架平台上无集中力
q'1=G1k+G2k=0.033+0.135=0.168kN/m
q'2=Q1k+Q2k=0.675+0.225=0.9kN/m
R'max=(1.100×q'1+1.200×q'2)×la=(1.100×0.168+1.200×0.9)×0.9=1.138kN
ν=(0.677×q'1+0.990×q'2)×la4/100EI=(0.677×0.168+0.990×0.9)×9004/(100×2.06×105×107800)=0.297mm≤min(900/150,10)=6mm
满足要求！
满堂脚手架平台上增加集中力最不利计算
q'=G1k+G2k+Q1k+Q2k=0.033+0.135+0.675+0.225=1.068kN/m
q'2=F1=1.5kN
板底支撑钢管计算简图

剪力图
R'maxf=2.145kN

变形图
ν=0.936mm≤min(900/150,10)=6mm
满足要求！
五、横向支撑钢管验算
平台横向支撑钢管类型
单钢管
钢管类型
Ф48×3
钢管截面抵抗矩 W(cm3)
4.49
钢管截面惯性矩I(cm4)
10.78
钢管弹性模量E(N/mm2)
2.06×105
钢管抗压强度设计值 [f](N/mm2)
205
立柱间纵向钢管支撑根数n
1
横向钢管验算方式
三等跨连续梁
横向支撑钢管按照均布荷载和集中荷载下三等跨连续梁计算，集中荷载P取板底支撑钢管传递最大支座力。
满堂脚手架平台上无集中力
q=1.2×g1k=0.04kN/m
p=Rmax=1.561kN
p'=R'max=1.138kN
板底支撑钢管计算简图

弯矩图
Mmax=0.248kN·m

剪力图
Rmax=1.835kN

变形图
Vmax=0.44mm
Vmax=0.44mm≤min{900/150,10}=6mm
σ=Mmax/W=0.248×106/(4.49×103)=55.234N/mm2≤[f]=205N/mm2
满足要求！
满堂脚手架平台上增加集中力最不利计算
q=1.2×g1k=0.04kN/m
p=Rmax=1.561kN
p'=R'max=1.138kN
p2=Rmaxf=2.97kN
p'2=R'maxf=2.145kN
板底支撑钢管计算简图

弯矩图
Mmax=0.502kN·m

剪力图
Rmax=2.856kN

变形图
Vmax=0.923mm
Vmax=0.923mm≤min{900/150,10}=6mm
σ=Mmax/W=0.502×106/(4.49×103)=111.804N/mm2≤[f]=205N/mm2
满足要求！
六、立杆承重连接计算
横杆和立杆连接方式
单扣件
单扣件抗滑承载力(kN)
8
扣件抗滑移折减系数
1
单扣件抗滑承载力设计值 Rc=8.0×1=8kN≥R=1.835+1.5=3.335kN
满足要求！
七、立杆稳定性验算
钢管类型
Ф48×3
钢管截面回转半径i(cm)
1.59
钢管净截面A(cm2)
4.24
钢管抗压强度设计值 [f](N/mm2)
205
立柱布置形式
单立杆
立杆计算长度系数μ
2.377
每米立杆承受结构自重标准值gk(kN/m)
0.1583
NG1=gk×H+g1k×la×n+g1k×a=0.1583×20+0.033×0.9×1+0.033×0.7=3.219kN
NG2=g2k×la×lb=0.3×0.9×0.9=0.243kN
NG3=g3k×la=0.16×0.9=0.144kN
NG4=g4k×la=0.1×0.9=0.09kN
NQ1=q1k×la×lb=1.5×0.9×0.9=1.215kN
NQ2=q2k×la×lb=0.5×0.9×0.9=0.405kN
NQ3=F1+F2=1.5+0=1.5kN
不考虑风荷载时，立杆轴向压力设计值
N=1.2×(NG1+NG2+NG3+NG4)+1.4×(NQ1+NQ2+NQ3)=1.2×(3.219+0.243+0.144+0.09)+1.4×(1.215+0.405+1.5)=8.803kN
支架立杆计算长度
L0=kμh=1.0×2.377×1.5=3.565m
长细比λ= L0/i=3565/15.9=224.214≤[λ]=250
满足要求！
轴心受压构件稳定系数计算
L0=kμh=1.155×2.377×1.5=4.118m
长细比λ= L0/i=4118/15.9=258.994
由λ查表得到立杆稳定系数φ=0.109
不考虑风荷载时
σ=N/φA=8.803×103/(0.109×4.24×102)=190.475N/mm2≤[f]=205N/mm2
满足要求！
八、立杆支承面承载力验算
脚手架放置位置
地基
地基土类型
素填土
地基承载力特征值fak(kPa)
90
地基承载力调整系数kc
1
垫板底面积A(m2)
0.25
不考虑风荷载时，立杆轴向压力设计值
N=NG1+NG2+NG3+NG4+NQ1+NQ2+NQ3=3.219+0.243+0.144+0.09+1.215+0.405+1.5=6.816kN
p=N/A =6.816/0.25=27.264kPa≤fg=fa×kc=90×1=90kPa
满足要求！
