武汉市华天电力自动化有限责任公司

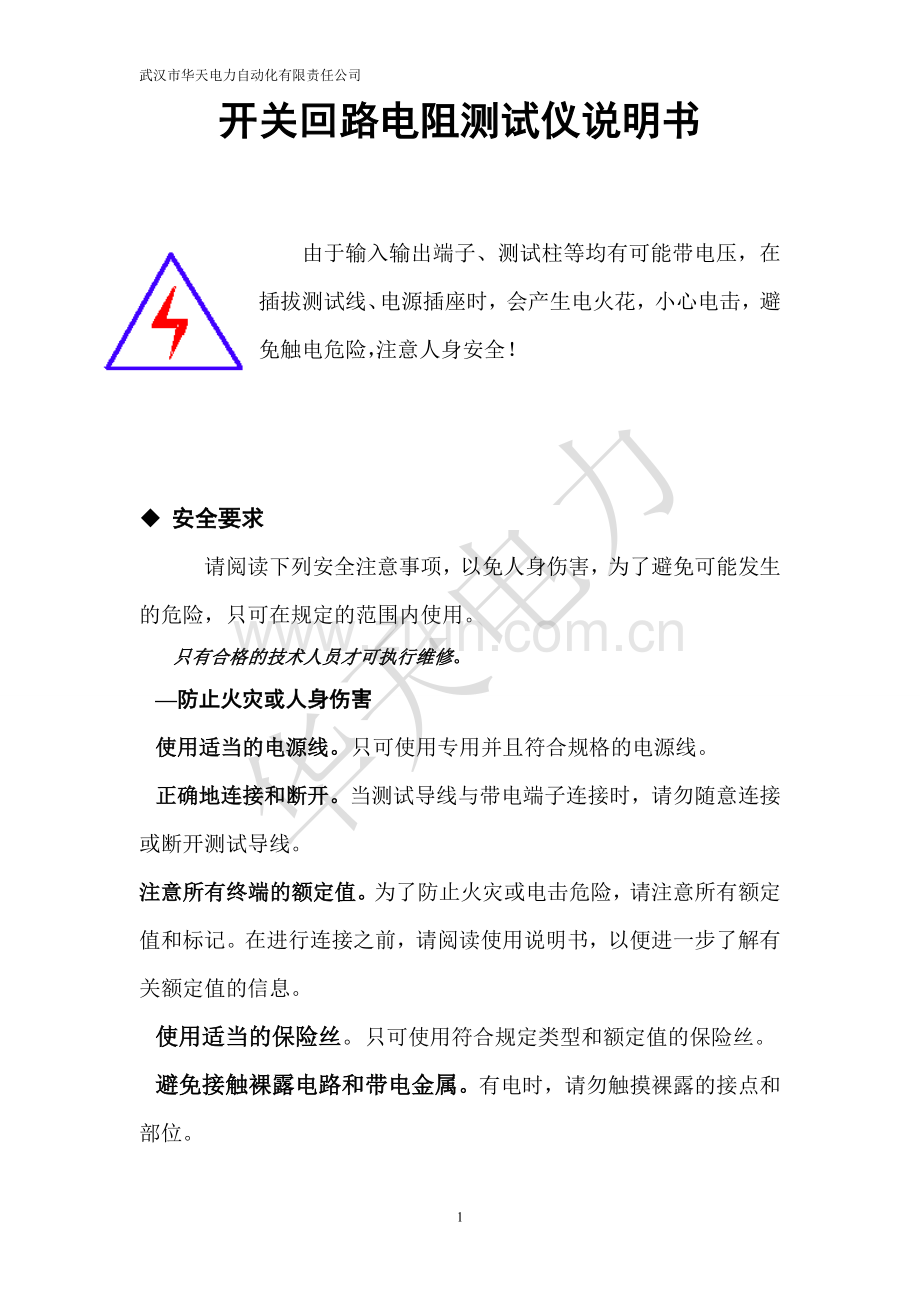

开关回路电阻测试仪说明书

由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！

u 安全要求
请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。只可使用专用并且符合规格的电源线。
正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。

－安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。

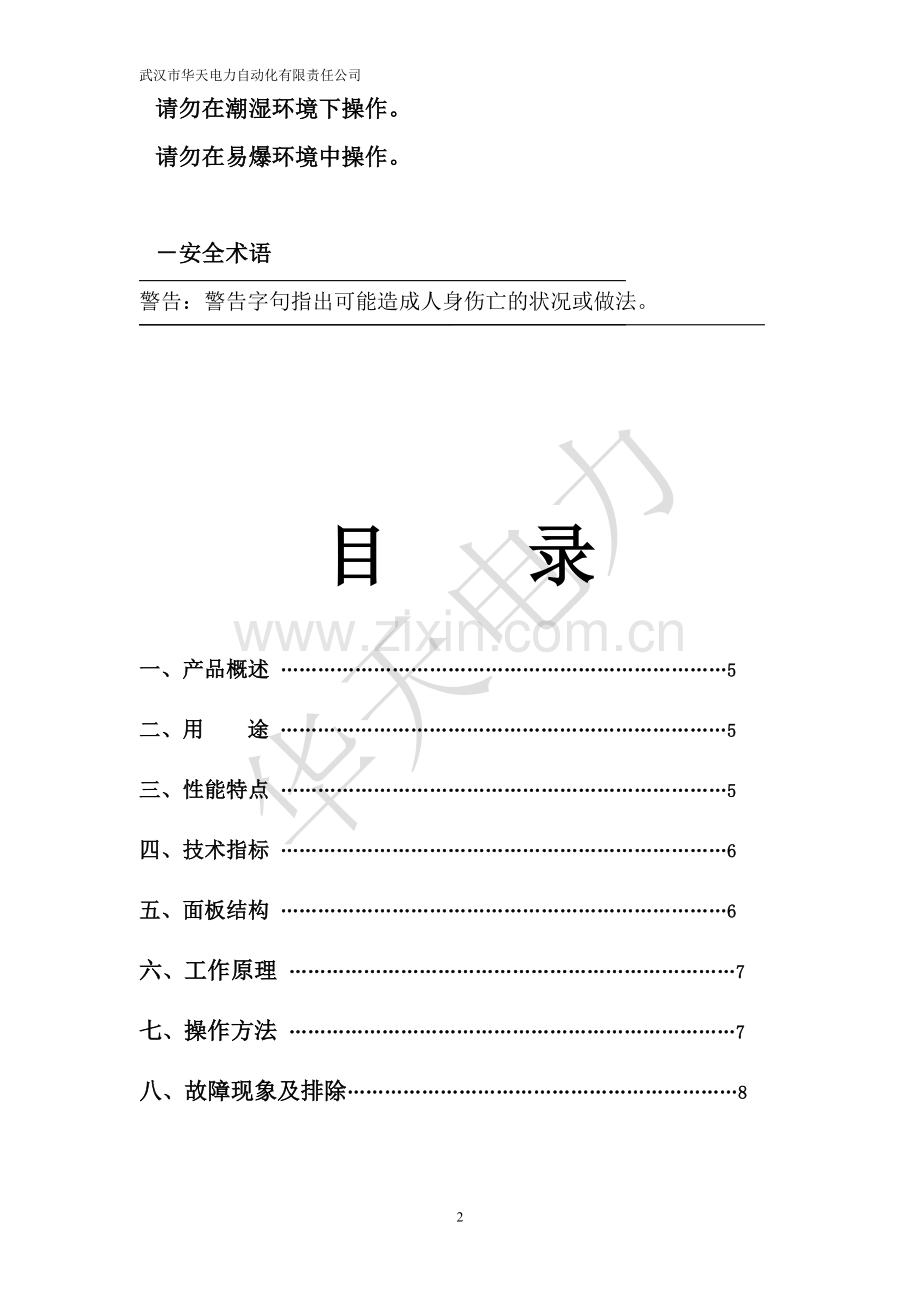

目　　录

一、产品概述 ………………………………………………………………5
二、用 途 ………………………………………………………………5
三、性能特点 ………………………………………………………………5
四、技术指标 ………………………………………………………………6
五、面板结构 ………………………………………………………………6
六、工作原理 ………………………………………………………………7
七、操作方法 ………………………………………………………………7
八、故障现象及排除………………………………………………………8

一、产品概述
目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。
HTHL-100A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、用途
HTHL-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

三、性能特点
(1) 大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
(2) 抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
(3) 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。
(4) 携带方便：体积小、重量轻。
四、技术指标
1、 测量范围：1～1999μΩ
2、 分 辨 率：1μΩ
3、 测试电流：DC 100A
4、 测量精度：0.5%
5、 显示方式：电流 ：三位半LCD
电阻 ：三位半LCD
6、 工作电源：AC220V±10% 50Hz
7、 工作环境：温度- 10℃～40℃ 湿度：≤80 %RH
8、 体 积：300×270×200 mm3
9、 重 量：5Kg（不含附件）

五、面板结构

图一 面板布局图

1、电流显示（A）
2、电阻显示（μΩ）
3、电源开关
4、测量开关
5、电流调节
6、电源插座
7、电流输出I＋
8、电流输出I－
9、测量输入V＋
10、测量输入V－
11、接地

六、工作原理
HTHL-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

图二 测试原理图

由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。

七、操作方法
1、按图三接线方法接线。

图三 四端子接线图
2、仪器面板与测试线的连接处应钮紧，不得有松动现象。
3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。
4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R=100×(Ro÷Io)μΩ。
6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。

八、故障现象及排除
故障现象
故障排除
开机后无反应，液晶屏无显示
检查有无交流电源
检查电源电缆
检查保险管底座内的保险管是否烧断
测试时电流值显示为0
检查“复位/测试”键是否按下
检查电流输出线有没有接好，是否接触不良
测试时电流值显示正常,电阻值显示为0
检查“复位/测试”键是否按下
检查电压输出线有没有接好，是否接触不良
测试时电流值显示正常，电阻值显示明显偏大或显示为1（超量程）

检查被测电阻值是否太大
检查电压输入线是否接在电流输出线的内侧
检查电压输出线有没有接好，被测件接头是否被氧化
