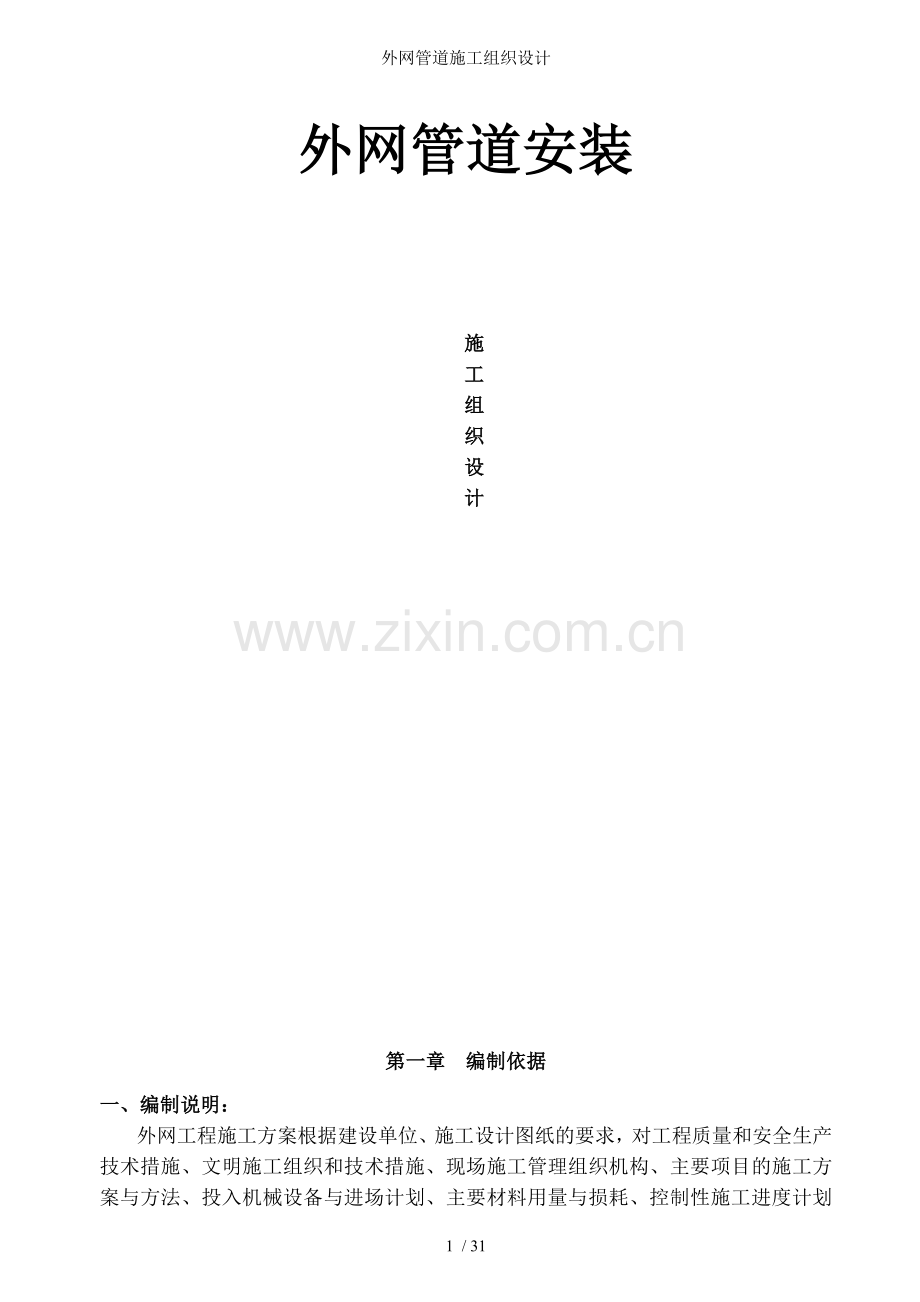

外网管道施工组织设计

外网管道安装

施
工
组
织
设
计

第一章 编制依据
一、编制说明：
外网工程施工方案根据建设单位、施工设计图纸的要求，对工程质量和安全生产技术措施、文明施工组织和技术措施、现场施工管理组织机构、主要项目的施工方案与方法、投入机械设备与进场计划、主要材料用量与损耗、控制性施工进度计划以与工期保证措施、现场总平面布置等均做了详细的阐述。同时又根据本工程质量确保一次性交验合格。

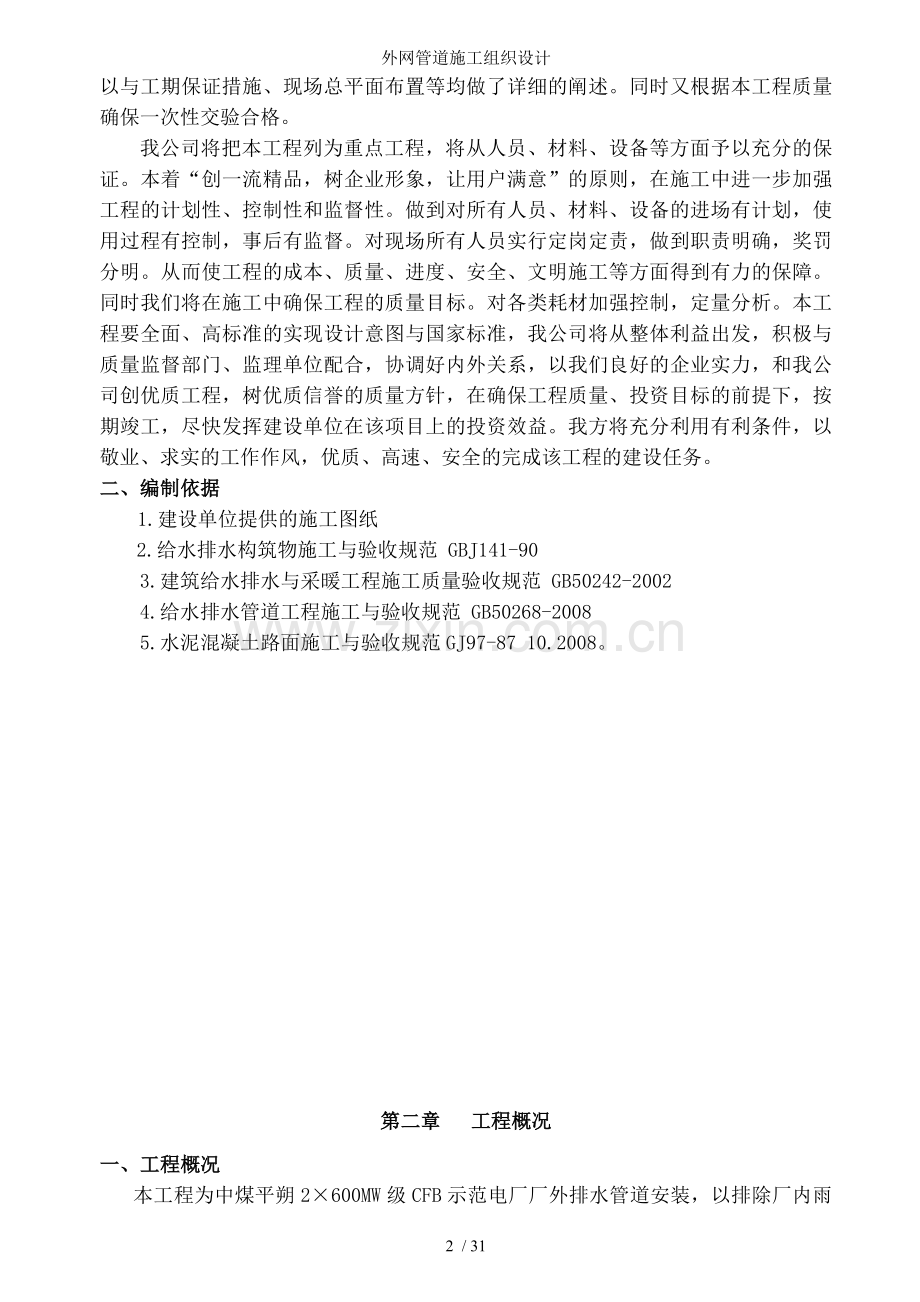

我公司将把本工程列为重点工程，将从人员、材料、设备等方面予以充分的保证。本着“创一流精品，树企业形象，让用户满意”的原则，在施工中进一步加强工程的计划性、控制性和监督性。做到对所有人员、材料、设备的进场有计划，使用过程有控制，事后有监督。对现场所有人员实行定岗定责，做到职责明确，奖罚分明。从而使工程的成本、质量、进度、安全、文明施工等方面得到有力的保障。同时我们将在施工中确保工程的质量目标。对各类耗材加强控制，定量分析。本工程要全面、高标准的实现设计意图与国家标准，我公司将从整体利益出发，积极与质量监督部门、监理单位配合，协调好内外关系，以我们良好的企业实力，和我公司创优质工程，树优质信誉的质量方针，在确保工程质量、投资目标的前提下，按期竣工，尽快发挥建设单位在该项目上的投资效益。我方将充分利用有利条件，以敬业、求实的工作作风，优质、高速、安全的完成该工程的建设任务。
二、编制依据
1.建设单位提供的施工图纸
2.给水排水构筑物施工与验收规范 GBJ141-90
3.建筑给水排水与采暖工程施工质量验收规范 GB50242-2002
4.给水排水管道工程施工与验收规范 GB50268-2008
5.水泥混凝土路面施工与验收规范GJ97-87 10.2008。

第二章 工程概况
一、工程概况
本工程为中煤平朔2×600MW级CFB示范电厂厂外排水管道安装，以排除厂内雨水为主。本工程管线全长为400.55米，管道采用高心成型钢筋混凝土，接口采用承插式橡胶密封接口，检查井采用钢筋混凝土，混凝土强度为C30,抗渗等级为W6。管沟基础为1m厚3:7灰土回填与素混凝土垫层和素混凝土沟槽。
二、施工目标与工期
1、工程质量
保证工程质量合格，达到国家验收标准。
2、文明施工
严格按照朔州市文明工地标准执行，按照国家和省级有关规定创建标准化工地。
施工工期为：180日历天。
第三章、施工部署
一、施工总体安排
1、本工程项目部生活区设在场区内。
2、搅拌场设置砂浆搅拌机放于空旷场地内空置的地方。
3、进入施工现场水电均由施工方自行落实，水用镀锌钢管接至搅拌台和生活区，然后用塑料软管接至施工地点。电源采用直埋方式铺设三相四线电线，其它地段用配电箱接至施工地点，另配1台50KW发电机备用，以防停电。
4、本工程先进行管线土方与管道安装施工、最后进行检查井与回填土施工工作。
二、组织机构与责任划分
成立现场项目经理部，公司选拔具有项目经理资格，有丰富的道路排水工程施工经历，有良好声誉的公司骨干出任项目经理。采用项目法施工，以保证在关键时，对施工人员，技术力量，机械设备，材料等统一调度，确保质量和工期。
1、组织机构如图所示。

项目组织机构

项目经理：

技术负责人：

施工负责人:

材 料 员：

资 料 员：
安 全 员：
测 量 员：

质 检 员：

技 术 员：

施 工 员：

2、责任划分
项目部设项目经理1人，全面负责工程实施阶段的各项工作；技术负责人1人，负责技术质量。下设工程技术部，质量安全部、材料部、机电部与后勤部负责日常事务处理。项目经理部为具体施工实施管理机构。
（1）工程技术部为日常施工指挥调度中心与技术管理部门。负责工程计划的编制和实施，机械调度，劳动力配制，协助项目经理部的施工进度，负责工程日常的技术问题的处理，进行工程的设计交底，施工技术交底与工程质量的处理工作，测量和放样，协调配合其它部门的工作。拟配施工技术人员1人。
（2）质量安全部是质量和安全管理部门，负责各工序质量验收，工程试验和检验工作，负责工程资料的收集，整理存档，负责工地的安全生产组织计划和监督实施，做好质量、安全事故的预防工作。设质检员1人、安全员1人、资料员1人。
（3）材料部负责工程材料的采购和管理，各类施工材料、成品、半成品的进场和管理，日常小型机具，工具的管理。设材料员1人、保管员1人。
（4）机电部负责工地机械维修与用电。设机修工1人、电工1人。
（5）后勤部为工程的后勤保障部门。负责职工膳食供应，保健品与各类办公用品的发放，计量器具管理，劳动工资管理。设后勤部2人。
3、施工任务安排
本标段主要为排水工程等。各施工作业班组任务部署如下：
（1）普工组：负责工程中排水、围堰、清淤、挖土方与打杂，协助其它工种完成普工工作。
（2）木工班：负责模块制作安装与拆除、修整。
（3）泥工班：负责勾缝抹带，管道安装，砼面收浆。
（4）砼班：负责砼的浇筑，养护。
（5）石工班：负责进行出水口施工工作。
4、工程的质量、进度、成本与安全目标
经公司研究决定本工程项目管理目标如下：
（1）质量目标：本工程按合格工程的目标进行施工。
（2）成本目标：力求将成本降到最低，在保证质量的前提下，实现效益的最大化。
（3）安全目标：无伤亡等安全事故。
为确保上述目标的实现，项目部将制定切实可行的保证措施，确保上述目标实现。
第四章 施工准备
一、行政准备
由我公司施工的道路工程，为能使各项工程的施工顺利进行，进场后，我公司将积极配合建设单位同当地的行政、治安、电力、环保、气象等相关部门取得联系，主动征求各部门与当地居民的意见和建议，在建设单位的协助下，取得社会各方面的更多支持，使得本合同段各项工程的施工能够在一个和谐、友好的氛围内顺利展开。
二、技术准备
技术准备工作可分为外业技术准备和内业技术准备。
1、外业技术准备主要包括：
①现场详细调查；②现场桩橛交接埋设与复测；③各种工程材料的调查与合格性能测试分析与混合料配合比选定并编写试验报告；④各种仪器设备的合格性能测试分析并编写试验报告；⑤施工作业中所涉与的各种外部技术数据。
2、内业技术准备主要包括：
①认真阅读、审核施工图纸和施工规范、编写审核报告；②进行临时工程设施建设的具体设计；③编写实施性施工组织设计；④编写各种针对性的施工措施；⑤结合工程施工特点，编写技术规范管理办法和实施细则；⑥备齐必要的参考资料；⑦根据合同条款、技术规范的规定与要求，设计各种临时设施。⑧根据招标文件要求，提供给业主或监理工程师的其它资料。
三、材料供应准备
材料供应是施工顺利进行的重要保障，必须在施工前做好充分准备以保证施工按时优质完成。
1、根据本工程对各类施工材料的需要计划，分别落实货源，要做深入细致的调查研究，遵循“质量第一、信誉第一”的原则，组织优质货源。
2、所用的一切原材料保证来源、规格、质量。
3、施工材料进场前将材料与相关证明报请监理工程师与业主检验，经双方验收同意后再进行施工。
4、对于特殊的材料：根据施工进度计划、工程设计要求以与工程项目质量目标，与时向业主与设计师提交报告书，再经设计方同意后方能进场使用。
5、保证材料供应的渠道通畅，各类材料按施工进度陆续进场，以满足连续施工的需要。
四、施工现场准备
施工现场的准备工作，主要是为了给工程创造有利的施工环境。其具体内容如下：
1、做好施工场地的控制网测量，编制科学合理的施工平面布置图，做好材料堆放地点、工人休息场所、临时办公场所等临时设施的布置工作。
2、搞好三通一平（路通、水通、电通、平整场地）。做好雨季施工安排，按照施工组织设计的要求，落实雨季施工的临时设施建设工作和技术准备工作。
五、临建工程准备
1、先遣人员提前进入施工现场，立即和有关部门联系，在业主的协调下，办理临时用地手续和费用。
2、项目经理部、施工队均设在我标段区域内。签定合同后尽快安置施工人员进入驻地。然后进行生产、维修车间、仓库等临时设施的建设。
3、进驻现场时，要尽快办理地方筑路材料与其它材料的购货合同签约等项工作，对本工程所用的各种材料进行取样试验，为开工做好准备。并将试验结果与时报送工程师审批，以保证工程所用材料均为合格材料。
4、接到中标通知书后尽早到厂家取样试验，材料质量检验合格后，立即订货进料。
六、施工总平面布置文字说明
1、布置原则
经济原则——充分利用工程周边现有道路与房屋，尽量减少临时工程的投入。
方便原则——为减少工程干扰，尽量就近利用工程所在地既有资源。便于施工管理，便于劳力、机具设备调配，有利于减少施工干扰，有利于文明工地建设。
安全原则——有利于施工安全，减少施工中安全影响和交通干扰，有利于雨季、汛期施工，有利于创建标准化工地。
环保原则——根据现场调查所获得资料，结合业主要求，做好水土保护，资源浪费。
2、施工平面布置
施工平面布置与工程规模、现场情况与选择的施工方案相统一，以能满足施工生产、生活的需要为前提，统筹兼顾，合理布置，科学安排，根据工程的特点进行总平面布置。
第五章 施工机械设备、材料和劳动力计划
一、拟投入的机械设备计划
1、根据本工程实际情况，合理配备施工机械设备，其中部分设备为进口先进设备（如挖掘机、全站仪）。其余部分运输车辆租用社会车辆，所有机械、测量和试验设备为我单位自有并经过省计量局检验鉴定为合格的仪器。
2、投入本工程的机械设备，目前已全部检修完毕，确保设备完好率达到100%，最大限度地发挥机械施工效率。
3、设备配备以本工程施工组织设计为依据，满足总体施工方案的要求，与所选用的施工方法和工艺相适应。合理配置，科学选型，保证其完好率和出勤率，满足施工需要，确保施工质量、安全和工期。机械设备配备投入依据机械新、性能好、少污染、低噪音、高效率的原则。机械设备配备应功能齐全，技术指标满足工程项目施工需要。机械设备配备数量满足工期和进度的要求，并留有一定的备用量。机械设备尽量合理配套，优化组合，最大限度地提高机械利用率。调入先进、机况良好的机械。机械设备在装运前必须经机械专门管理部门检查认可，确保机械设备性能后，进入工地。为满足现代化办公要求，配备电脑、打印机和复印机。在通讯方面，安装程控电话、传真机，同时配置移动电话和对讲机等通讯工具。同时还配备数码照相机等可保存图文资料的设备。
4、施工机械设备采取平板拖车和运输车直接运到施工现场的方法，并要在计划开工日期前3天进入施工现场。
二、材料计划
1、主要材料的选用
材料我方将采用完全符合要求的材料。
2、材料采购加工应符合设计要求。
材料购置均要附带出厂质量检验合格证，并且在进场同时要进行抽检试验，不合格材料要坚决清除现场。施工中所使用的各种材料和半成品均采用汽运的方法抵达施工现场。由于当地交通便利，部分材料可利用当地自行车辆运到施工现场，以减少搬迁费用。
3、由项目经理部、技术部根据设计图纸提供详细的材料设备计划申请单，按照材料计划申请单的要求提供三家以上合格供应方交由建设单位、监理公司审核确定材料供应商。项目经理部按照材质单、合格证、材料计划清单组织验收，并组织检验，检验合格后方准使用，对检查有疑问的材料进行重复检验，对确认有疑问的材料坚决进行退货、更换。
4、所需要材料在建设单位指定地点购买或自采，采用车厢构造紧密的车辆运输，防止运输途中洒漏和分离。根据工程进度的需求量，确定每次采购的数量，在施工现场设置足够的存放场地，以满足施工生产需求。
5、我公司针对本工程特点，在与建设单位签定合同后第一时间与相关厂家取得联系，进行对材料的一系列检验，如果符合业主的要求直接从厂家进材料。如果业主有指定的厂家，我公司将第一个联系业主指定的厂家。
三、劳动力计划
为保证该工程的质量达到合格，实现“优良”工程质量目标，按工期要求，确保施工安全，特设项目经理部，对外代表我公司与建设单位、设计单位、监理公司与有关部门密切联系，配合工作，创造良好的施工环境。对内指挥协调各作业队的施工活动的包、保、协关系。对整个工程实施全面的全过程负责。
组织机构:本着保工期、保质量、保安全的原则，同时便于内、外协调，在现场成立施工项目经理部，全权负责本工程项目的组织、实施与管理。
项目经理是我公司法人代表在该项目上的代理人，是施工项目全过程中所有工作的总负责人。下分设职能管理部门和施工作业队，由项目经理、总工程师直接负责管理，各作业队由具备一定管理经验和技术的人员负责，整个工程施工过程中的安全质量工作由安全质量监察部门派专业工程师监控。一、劳动力计划
在成立项目部的同时组织一批具有良好素质、丰富堤防施工经验的技术工人队伍。根据各段的施工强度、设备配置和劳动组合情况。
表1主要施工机械表
编号
机械名称
型号与规格
单位
数量
备注
1
装载机

台
1

2
挖掘机

台
1

3
小型压路机

台
1

4
洒水车

辆
1

5
搅拌机

台
1

6
柴油发电机

台
1

7
平板振动夯

台
3

8
汽车起重机

台
1

9
水泵

个
3

10
东风自卸汽车

辆
5

11
振动夯

台
3

12
红外测距仪

台
1

13
全站仪

台
1

14
水准仪

台
1

15
交流电焊机

台
2

表2-2 劳动力计划表
序 号
工种名称
数 量
备 注
1
挖掘机司机
1

2
汽车司机
5

3
压路机司机
1

4
装载司机
1

5
砼工
8

6
木工
10

7
石工
6

8
电工
1

9
维修工
1

10
合计
34

第六章 施工方法
施工工艺流程：清理杂土—测量放线—管沟开挖—管道安装—检查井砌筑—回填土－交工验收
一、排水施工方案
1、场地清理
首先由测量人员根据图纸测放工程范围界线，并按监理工程师的要求对界线内现有构筑物等予以清除或保护，然后对场地进行必要的平整，清除场地内的建筑垃圾，并根据施工需要铺筑场内简易施工通道与搭建简易的施工棚。
（一）测量放线
1、由业主组织有关部门交桩、交线，提供测量控制点。
2、根据设计提供的桩点位置与测量控制点，引测临时水准点，水准点须经闭合后方可使用。业主提供的桩点，施工现场测量人员应做好保护，临时水准点应设在附近建（构）筑物上或牢固的桩上。
3、测量人员认真履行复核制度，同时做好原始记录，测量完成后与时请监理工程师验桩、验线、合格并签字后进行下道工序。
4、在线路与地下障碍物交叉处作出标记，标出里程，障碍埋深、尺寸等。
5、测量原地面高程，并且记录现场原地面的高程和地形，提交监理工程师。
（二）管料验收与布管
1、材料要求
雨水排水管道工程应按设计文件和施工图施工。变更设计应经过设计单位同意。
雨水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。
雨水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
雨水排水管道工程施工与验收除应符合《建筑给水排水与采暖工程施工质量验收规范》规定外，尚应符合国家现行的有关标准、规范的规定。
2、管材验收与布管
（1）入槽前管道要放在适当的砂袋拖架上，或沟槽堆砂或堆草，防止损坏管道。
（2）存放管材的地面要平坦松软，场地附近不得有腐蚀性化学物品。
（3）管材运至现场后，沿沟槽一侧摆放，特殊地段下管前再二次倒运到所需地段。
（4）管子起吊时要保持一定的角度确保管子变形力最小。
（5）管材运、卸至现场后，必须由材料员（质检员配合）逐根逐件检查管口质量，并做好标识记录，不合格的不准使用，并且运离现场。管材进场后，应具备合格证、材质单。
（三）土方开挖
1、本工程采用挖掘机进行机械开挖为主，人工清底为辅的施工方法。
2、沿沟槽底部每隔6 米钉（40×40mm）木桩，桩长0.5 米，以控制槽底高程。在槽底用白灰线打出管道中心线，以便于下管时控制开挖中心线，沟槽严禁超挖，如个别地方超挖时，应用粗砂夯实至设计要求或总监理工程师要求的密实度，如遇基坑为淤泥和虚土时应挖除淤泥与虚土回填粗砂厚30cm 以上，如遇岩石须超挖0.3 米以上再整平并填以砂垫层至设计标高。
3、开挖过程中遇有文物、古树，应妥善保护，并与时通知有关单位处理。
4、对距沟槽较近的建（构）筑物与电杆必须采取有效的支护措施。
5、在软土地段采用放坡与钢板桩支护结合开挖。先按1：1放坡开挖，再用25号槽钢进行钢板桩支护开挖。
（四）沟槽土的堆放
沟槽土与材料堆在距沟边0.8 米以外的或项目监理指定的位置，土的堆置高度不能超过1.5 米。以保障施工安全，且不得掩埋已建地下管道的井盖，妨碍其正常使用。
1、沟槽开挖允许偏差：中心线位移为50mm ，高程偏差为±30mm 。
2、沟槽开挖质量标准
（1）不扰动天然地基或地基处理符合设计要求。
（2）槽壁平整，边坡坡度符合施工设计的规定。
（3）槽底不得受水浸泡。
（4）沟槽开挖完毕后应与时填写沟槽开挖质量检验评定表，并与时请监理工程师验槽，合格后方可进行下道工序。
（五）、管道的敷设
1、管道基础施工
（1）灰土垫层：
①土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。
石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分
②灰土拌合：灰土的配合比应用体积比，本工程设计为灰：土=3:7。基础垫层灰土必须过标准斗，严格控制配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。
③夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于三遍。人工打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉。
④灰土回填每层夯（压）后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。
2、混凝土：
（1）对材料的要求
水泥、砂、碎（砾）石、水、掺加剂各项材料应符合GBJ97－87以与设计图纸标明的要求。
①、如果细集料是加工制成的材料，且小于0.075mm的细集料全部为岩石粉末而不含粘土或页岩，则小于0.075mm细料限度为5%。
②、碎石压碎值指标与针片状含量：压碎值小于13%，针片状含量小于10%。
③、集料用于工程之前应加冲洗。
④、北方严寒地区水泥混凝土含碱量高会影响其本身质量，因此，对水泥、外掺剂、水的含碱量应加以控制。熟料含碱量超过0.6 的，需报请工程师裁定是否可用。
⑤、未经工程师对承包人推荐的化学掺加剂品种和用量给予书面批准，不得使用化学掺加剂，在任何情况下都不得使用氯化钙。
3、混凝土配合比的设计
（1）对混凝土的要求
①、强度应满足设计抗压强度。混凝土试配强度应按设计抗压强度提高10%～15%，按JTJ053-94规定的试验方法测定的28天抗压强度时，如普通硅酸盐水泥混凝土的7天强度达不到28天标准养护条件的70％强度时，应检查分析原因，采取相应措施，必要时，应按本规范对混凝土的配合比进行算术修正，或改进混凝土生产方式。
②、采用塌落度测定时，对手工摊铺塌落度宜在10mm～25mm范围内，当塌落度小于10 mm 时，应采用维勃稠度仪测定，维勃时间为10～30S。每一工作班至少检查两次。
③、空气含量：3%～4%范围内。
④、摊铺温度宜在10～30度之间。
4、混凝土配合比
在混凝土开工前30天，做出混凝土混合料设计，提交一份推荐的混凝土配合比设计。设计包括集料、水泥、水和各种掺加剂的重量比、塌落度、水灰比、容重、混凝土的抗弯拉强度和抗压强度，以与拌和方法，质量控制的详细资料。
底板混凝土浇筑前要对底板中线桩、高程线进行复核。采用平板振捣器振捣。用溜槽下混凝土时要避免骨料分离，要控制好混凝土塌落度。浇筑完成后，与时采取养护措施。
（六）管道安装：
1、管道进场检验：管节安装前应进行外观检查，检查管体外观与管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径与其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。
2、管道下管：采用专用高强尼龙吊装带，以免伤与管身混凝土。吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。
3、稳管：管道就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程与平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，先进入管内检查对口，减少错口现象。管内底高程偏差在±10mm内，中心偏差不超过10mm，相邻管内底错口不大于3mm。
（七）对口
1、清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。
2、清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。
3、插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。
（八）闭水试验或闭气试验
 1、一般规定：管道闭水试验必须在沟槽回填土前进行。井室砌筑完成后，进行闭水试验的管段两头应用砖砌管堵，在养护3～4d达到一定强度后可进行闭水试验。闭水试验的水位，应为试验段上游管内顶以上2m。闭水过程中同时检查管堵、管道、井身，无漏水和渗水，再浸泡1～2d后进行闭水试验。
2、允许渗水量应符合规范规定。
二、管沟回填：
闭水试验完成后经验收合格即可进行沟槽回填，回填质量是把握整体工程质量的关键，是施工的重点。且回填尽可能与沟槽开挖施工形成流水作业。
1、为了保证回填土的质量，在现场办公区设土工试验室，以便随时掌握回填土的含水量与压实密实度。
2、回填土的含水量必须符合要求，当回填土的含水量过大时，根据天气、现场情况，采用晾晒或掺拌石灰粉的措施，以达到回填土的最佳含水量。
3、为了避免井室周围下沉的质量通病，在回填施工中应采用双填法进行施工，即井室周围必须与管道回填同时进行。
4、管顶以上0.5m 范围内用人工夯填，每层压实厚度不大于15cm。管顶1.5m 以上用推土机配合压路机进行回填。具体施工操作应严格按操作规程进行。
5、回填前清除槽内杂物、排除积水。
6、沟槽两侧须同时回填，且两侧高差不得超过30 ㎝，管顶以上50 ㎝范围内应特别注意夯实设备的选用，以防止对管道结构造成损坏。
7、回填土每层虚铺厚度为20～25 ㎝。
8、回填土中不得有碎砖、石块。
9、分段回填时，相邻段的接茬应呈阶梯状，且不得漏夯。
10、每层回填完成后必须经质检员检查、试验员检验认可后方准进行下层回填工作。
三、检查井施工：
基坑验收—浇筑垫层砼—绑扎井室总体钢筋骨架—浇筑井室底板砼—支侧墙模板浇筑
砼—拆模砌筑流水槽—安装砼井盖板—抹八字灰—养护—砌筑井筒—安装井盖。
1、基底的验收和处理：目的主要是确保基底的高程和承载力。首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度为1：0.33，基坑底部的宽度要同时满足支模板和操作的需要。清底时采用人工进行，清完基底后，
对高程进行复核，同时邀请甲方、监理方一同对基底进行验核，若基底土质松软，必须将松软土质挖除，然后采用天然砂砾换填法或石灰土法进行加固处理。
2、井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土。
3、绑扎井室主体钢筋：在相关各干支管线以与支管的高程均已确定的情况下，即可进行井室钢筋的绑扎工作，应在绑扎井身钢筋网时连同管口位置一起确定，在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎，并凿毛其表面。伸入井室的管端应平整完好。井室钢筋帮扎好后，再绑扎踏步，踏步安装前刷防锈漆，并与时检查踏步的上下，左右间距与外露尺寸，保证位置准确无误后浇注混凝土。
钢筋在场外加工，现场绑扎成型；钢筋的接头采用绑扎接头；钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。为了加强井室的整体性，根据设计图纸要求，整个井室的钢筋网一次性绑扎完毕：井底和井墙的受力钢筋作为整根钢筋进行加工，首先给每一根钢筋进行编号，然后根据图纸设计计算出每一根钢筋的长度，在加工厂切断弯曲成设计形状，在井室基坑现场按照放样对照编号进行绑扎成型。在管道进入井室入口处对竖向钢筋作切断处理，设置一环筋，竖向钢筋与环筋绑扎成一体。
4、支底板模板，浇筑底板砼：采用钢模板，内刷脱模剂，顶部沿井墙位置拉毛处理，井底厚度按设计图纸要求施工。
5、支井身模板，浇筑井身：使用普通钢模板结合定型模板。模板使用前必须进行仔细的检查，钢模板要求型号一致，不得使用弯曲、变形的模板。模板在使用前内侧均匀涂抹一层脱模剂。内模板支撑采用对顶支撑，井室外侧，为保证支撑稳固，将槽帮铲平夯实，然后垫木板块，再用顶丝与模板对顶支撑。模板的支撑必须保证牢固可靠，模板与支撑体系要一边安装一边进行校准与调整，边线、高程、垂直度误差满足质量标准方可进行下道工序。模板反面使用U型卡卡紧，不得漏卡。在预埋管的位置采用竹胶板，竹胶板的开口尺寸与管外径吻合，外面涂以模板油，固定好。混凝土采用C30、W6的抗渗砼，在混凝土浇筑过程中不得出现位移变形等现象。混凝土采用溜槽浇注，插入式振捣器振捣；混凝土浇筑后，覆盖草帘撒水养护。
6、模板拆除24小时前需报监理工程师批准，侧模板，在抗压强度达到2.5MPa时，方可拆除，以保证其表面与棱角不致因拆模而受到损坏。
7、砌筑井内流水槽：采用MU10的烧结普通砖和M7.5的水泥砂浆进行砌筑。流水槽的槽帮高度控制：根据设计图纸，雨水井流水槽帮高度为管道竖向直径的一半。流水槽内表面用1：2.5的防水砂浆进行抹面，槽内表面要圆滑顺畅。
8、在井墙的强度达到75%以上时方可吊装砼井盖。
9、砌筑井筒：
9.1所有井室上面的井筒均采用烧结普通砖砌筑，内径均为0.7m。井筒内安装踏步前要先刷防锈漆，在砌砖的同时用砂浆埋固，随砌随安，不得事后凿洞补装；砖墙勾缝砂浆（1：2的水泥砂浆）塞入灰缝中，压实拉平，深浅一致，横竖缝交接处应平整。凹缝比墙面凹入3-4mm，勾完一段应与时将墙面清扫干净，灰缝不应有搭茬、毛刺、舌头灰等现象。
9.2检查井井盖高程在路面上同道路高程，在绿地中井盖应高出附近地面0.2m。
9.3在路面结构中砌筑井筒时，为保证井盖高程与面油高程一致，避免井圈带“眼镜”的情况发生，井筒砌筑要随路面结构的铺设进行；如，在铺设首层二灰时，将井筒砌至该层高程，可采用竹胶板覆盖然后碾压，在覆盖同时做标记以便查找井位；以后每做一层，涨一层井筒，直至面油摊铺完成。
9.4在铺设面油前要严格控制井盖高程，严禁井盖高出油面。
第七章、质量保证措施和目标
一、质量目标
保证工程质量合格，达到国家验收标准。
二、质量保证体系
1、采用本公司IS09002质量保证体系对本工程进行全面质量管理使本程始终处在受控状态，达到创优质工程目标。
2、各级质量责任
项目经理：主持制定项目质量目标，负责项目质量体系，建立、实施和保持决策和领导责任。
技术负责人；处理日常事务，进行技术方案的确定。
质检员：负责日常的质量考核、检查、经常性事务，各种施工技术资料的收集、整理和保管。
施工班组兼职质检员：负责施工中的质量自检和互检工作。
质量是企业的生命，质量管理应做到实行“三全”管理，即全过程、全员、全企业的质量管理。“全过程”是指从施工准备施工实施，竣工验收直到回访保修的全过程，施工中的每一道工序，都严把质量关，防止上一道工序不合格而进行下一道工序。“全员”就是项目部的全体人员要用自己的工作质量来保证工程质量。“全企业”是指企业的每个管理层次的质量职责分明，共同努力确保质量，确保工程达到优良标准。
各岗位质量职责应符合公司IS09002质量体系和质量管理制度的要求。
三、质量管理技术措施
1、加强材料管理确保工程质量
a、掌握材料质量、价格、供货信息，选择好供货厂家，获得质量好、价格低的材料资源，从而确工程质量，降低工程造价。材料订货时，要求厂方提供质量保证文件，以表明提供的货物完全符合质量要求，质量文件主要内容包括：供货总说明产品合格证与技术说明书、质量检验证明、检验和试验者的资质证明，有关图纸与技术资料等。
b、加强运输、仓库、保管工作，健全现场材料制度，避免材料损失变质。对有防湿、防潮要求的材料要有防湿、防潮措施并要有标识，对有保质期的材料定期检查，防止过期，各中材料分品种型号分类堆放，予以标识，防止错用。
C 、加强材料检查验收，严把材料质量关，对质量有怀疑的材料，应会同监理工程师一起检测，合格后方能用于主要部位，不合格者坚决拒收，重要部位不得使用质量有怀疑的材料。材料二次检测由材料员陪同质检员一同实施。
2、确保工程质量最重要的是提高工序质量
a、对影响工序质量的五大因素：即施工操作者、材料、施工机械设备、施工方法和施工环境等实施有效的控制，使它们处于被控制状态，做好事前预防工作。
b、与时检验工序活动效果，掌握质量动态，一旦发现问题，随即研究处理，自始至终使工序活动效果的质量，满足规范和标准的要求。
c、设置工序质量控制点，即需要控制的重点或关键部位，薄弱环节以便在一定时期内，一定条件下强化管理，使工序处于良好的控制状态。
3、建立健全质量保证岗位责任制工程施工的自检、互检、专检等验收制度，抓好隐蔽工程与整体工程质量。
4、项目质量控制必须实行样板制。施工过程均应按要求进行自检、互检和交接检。隐蔽工程、指定部位和分项工程未经检验或已经检验定为不合格的，严禁转入下道工序。
5、承接工程后仔细阅读建设单位提供的工程建设大纲，地质勘察报告，工程设计图纸和其它技术文件，监理单位提供的监理大纲和其它文件，透彻了解建设单位，设计和监理对本工程的施工要求，并填写图纸会审记录。
6、建立公司总工程师——项目部工程技术负责人——施工班组的三级施工组织设计，技术交底制度，重大质量技术措施由总工程师批准后，交由监理工程师审批。使每个施工人员在施工前都了解操作规程和选题标准，以与相应的奖罚措施和注意事项。上述各项均应形成书面记录。
7、与时填写各种施工技术资料表格，严格执行IS09002质量体系，确保施工技术资料标准化规范化收集和整理。
8、砼施工完成后应加强养护，养护由专人完成，确保砼不产生裂缝，强度按正常情况增长。
9、树立全面质量的纲点，除重视产品本身的质量外，还要特别重视工程量工期、成本和回访保修的质量与各部门各环节的质量。
10、积极开展“业主满意工程”活动，把业主的需要放在第一位，满足业主的期望。活动贯穿在整个工程中，重点是每道工序都为下一道工序着想，精心提高本工序质量，保证不为下道工序留下质量隐患。
11、树立“预防为主，用数据说话”的观点，各工序、各环节都要采取预防性控制，重点控制影响质量的因素，把种种可能的质量隐患消灭在萌芽之中。一切用数据说话，用数据来判别质量标准，寻找质量波动的原因，提示波动的规律，用数据来反映客观事实，分析质量问题管理工作量化，与时采取对策、措施，对质量进行动态控制。
12、质量管理的方法主要采用PDCA循环法，即任何工作都要有最初的计划和设想，然后根据计划去实施，在实施过程中检查实施情况，并把检查的结果和计划对比，最后根据对比改进工作，制定新的计划，通过一次次的循环，使产品质量不断得到改善和提高。
13、在制定和审核施工方案时，必须结合工程实际，从技术、组织、管理、工艺、操作、经济等方面进行全面分析、综合考虑、力求方案技术可行、经济合理、工艺先进、措施得力、操作方便、有利于提高质量，加快进度、降低成本。
14、在冬期、雨期、炎热季节，应针对工程特点，制定季节性保护措施，确保质量和安全。同时要改善施工现场环境和作业环境。
15、做好成品保护工作，避免已完工程遭到破坏。
16、分项、分部、单位工程完成后，与时组织验收。
17、项目竣工验收后，编制回访计划，主动对交付使用的工程进行回访，并做好记录。
18、对质量数据采用调查分析法，排列图法，因果分析法、直方图法、相关图等。
19、认真贯彻本公司IS09002质量保证体系的质量标准，在工程建设中，自上而下提高各级职工的质量意识，树立“质量是企业的生命”的信念，提高“质量创信誉，信誉得市场”的重视程度，切实把好质量关。
20、设立专职质检员，成立工地实验室，严格按照质监程序和措施，技术规范进行检验和试验。
21、在编制分部，分项工程施工组织设计中，把保证施工质量列为主要的内容之一，对保证质量的重点，难点和特殊点采取必要的施工技术措施。
22、工程实施时，严格按照总公司审定的施工组织设计和保证质量的施工技术措施的要求进行施工。每道工序都应严格按照施工图施工，不折不扣地执行有关的“施工与技术规范”和建设单位，监理单位作出的技术规定。
23、以创优良工程为目标，紧紧围绕IS09002质量体系积极用来实施，从每道工艺工序细微入手，牢牢抓住质量控制这一原则不放。
24、在施工中检测质量控制点的现状与制定的质量目标对比，如不满足验收要求，除返工外，采用直方图和因果分析图分析，找出产生质量差的原因，采取技术措施和管理措施，消除工程质量影响因素，不断提高工程质量，以达到优良工程标准。
25、为保证试验数据的正确性和可靠性，我方将按平朔的要求将本工程全部的试验委托给外系统有检验资格的单位做，整个工程试验样品的采集、送检和试验的全过程均请监理工程师全程监理，并与时将试验报告送监理工程师审批、备案。
26、在最终检验和试验合格后，应对建筑产品采取防护措施。
四、雨季施工措施
本工程施工正处于雨季，故对雨季施工应引起重视，采取相应措施预防雨天对施工造成较大的影响。
（一）混凝土雨期施工是指在降雨量集中季节且对混凝土的质量造成影响时进行的施工。雨期要按时收集天气预报资料，混凝土施工要尽可能避开大风大雨天气。雨期施工应制定防洪水，防风措施，施工场地、生活区做好排水措施。施工材料如钢材、水泥的码放应防雨漏与潮湿。建立安全用电措施，防漏电、触电。
1、雨期施工准备
准备雨期施工的防洪材料、机具和必要的遮雨设施。
工程材料特别是水泥、钢筋应防水、防潮；施工机械防洪水淹没。
2、施工方法与技术措施
雨期施工的工作面不宜过大，应逐段、逐片分期施工；对受洪水危害的工程应停止施工，若必须施工时，应有防洪抢险措施。
雨期施工应加强地基不良地段沉陷的观测，基础施工应防止雨水浸泡基坑，若被浸泡，应挖除被浸泡部分，用与基础同样的材料回填。
基坑要设挡水埂，防止地面水流入。基坑内设集水井，配足抽水机，坡道内设接水措施。
基坑挖好后应与时浇筑混凝土或
