通江县兴隆地质灾害治理工程施工组织设计
通江县兴隆乡谢家院子后山滑坡治理工程

施
工
组
织
设
计

甘肃地质工程勘察院

通江县兴隆乡谢家院子后山滑坡治理工程
施
工
组
织
设
计

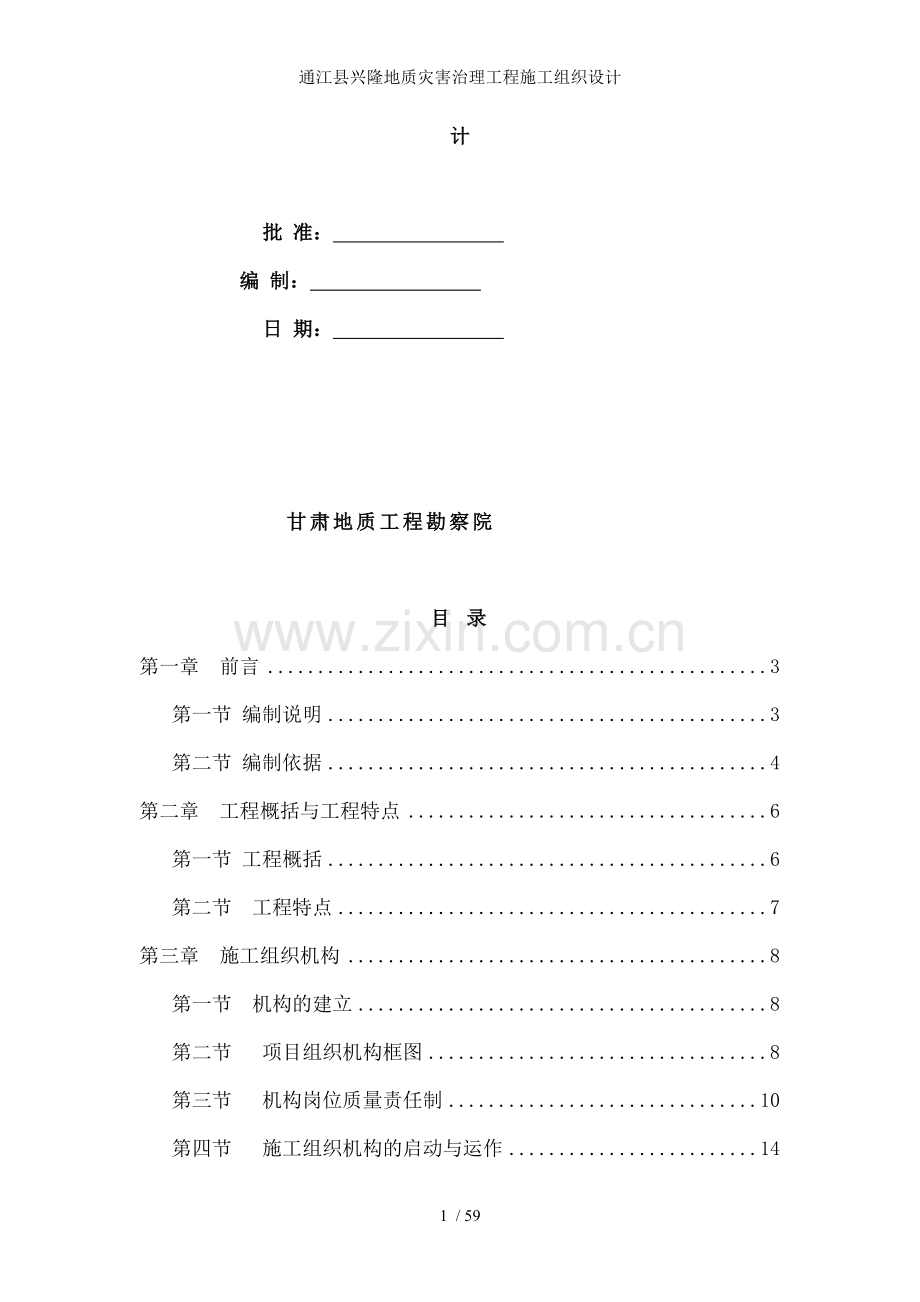

批 准：
编 制：
日 期：

甘肃地质工程勘察院

目 录
第一章 前言 3
第一节 编制说明 3
第二节 编制依据 4
第二章 工程概括与工程特点 6
第一节 工程概括 6
第二节 工程特点 7
第三章 施工组织机构 8
第一节 机构的建立 8
第二节 项目组织机构框图 8
第三节 机构岗位质量责任制 10
第四节 施工组织机构的启动与运作 14
第五节 施工组织机构高效运作的保证措施 15
第四章 施工部署与目标 17
第一节 工程施工目标管理 17
第二节 组织部署 18
第三节 “四新”推广与应用 19
第四节 需甲方、勘测、设计、监理指导的工作 20
第五章 主要施工方案和工艺 20
第一节 施工测量 20
第二节 施工方法 23
一、抗滑桩施工 23
二、人工清危施工 26
三、凹腔封填施工 27
四、截排水沟施工 28
五、脚手架施工 29
第三节 雨季施工措施 31
第六章 质量控制与保证措施 34
第七章 施工总平面布置 38
第八章 进度计划与工期保证措施 39
第九章 劳动力安排计划 42
第十章 安全文明措施 43
第一节 安全生产措施 43
第二节 文明施工管理措施 46
第十一章 环境保护管理措施 48
第十二章 施工现场管理 51
第十三章 项目部与监理的配合措施 56
第十四章 对甲方的承诺 56
第十五章 工程软件资料管理 57

第一章 前言
第一节 编制说明
本施工组织设计，严格按照设计文件和图纸会审纪要与相关规范、标准的要求进行编制。在组织机构、施工方案、质量控制、安全要求、人力资源、机械配备、材料调配、工期进度等方面统一部署。
根据本工程的设计特点与功能使用要求，本着对人民生命安全负责、政府资金合理利用，对工程质量的终身负责，以“科学、经济、优质、高效、适用”为编制原则。认真负责，严谨求实的理性态度向建设单位提供关于资金利用、保证工程质量、缩短工期等方面以最优化建议达到交付满意工程的目的。
本施工组织设计严格按照合同的规定和设计图纸、地质灾害治理施工规范的要求；保证重点、统筹兼顾；根据施工现场的地质、地貌、水文、气候等实际情况，结合我项目的施工力量和管理模式，本着以机械为主，人工施工为辅的施工方法，科学组织，充分发挥我项目的优势，达合格工程，确保工程发挥抗阻山体、泥石流等地质灾害发挥重要作用的原则编制的。
项目部对此次施工组织设计的编制，组织具有丰富山区，地质灾害治理施工经验的施工管理人员，在仔细研究图纸，了解设计意图的前提下，成立编制小组，集思广益、博采众长，思路敏锐，力求本方案切合工程实际、重点突出、具有针对性、呼应性和可操作性等特点，确保质量、工期能够顺利实现，同时保证良好的周边环境和施工环境，为政府与公司在当地人民群众中建立良好的社会形象。
第二节 编制依据
一、四川省华地建设工程有限责任公司设计的施工图纸全套；
二、我项目部现有的施工技术水平、机械设备情况与管理体制、管理制度；
三、施工现场的地质、地貌等具体实际情况；
四、公司贯彻ISO9001标准文件要求；
五、国家和行业现行的施工与验收规范。（见下表）
本施工组织设计所涉与的国家和行业现行的施工与验收规范
序号
规范名称
代号
1
《滑坡防治工程设计与施工技术规范》
DZ/T0219-2006
2
《崩塌、滑坡、泥石流监测规程》
DZ/T0223-2004
3
《混凝土结构工程施工质量验收规范》
GB50204-2002
4
《建筑地基基础工程施工质量验收规范》
GB50202-2002
5
《建筑用砂》
GB/T14684-2001
6
《砖石工程施工与验收规范》
GBJ50203-2002
7
《钢筋焊接接头试验方法标准》
JGJ/T127-2001
8
《混凝土强度检验评定标准》
GBJ107-87
9
《建筑用乱石、碎石》
GB/T14685-2001
10
《混凝土质量控制标准》
GB50164-92
11
《建筑施工安全检查标准》
JGJ59-99
12
《建筑工程施工质量验收统一标准》
GBJ50300-2001
13
《工程测量规范》
GB50026-93
14
《组合钢模板技术规范》
GBJ214-89
15
《混凝土结构试验方法标准》
GB50152-92
16
《砌筑砂浆配合比设计规程》
JGJ98-2000
J65-2000
17
《建筑抗震设计规范》
GBJ50011-2001
18
《四川省工程建设地方标准汇编》
D51/T32-91
19
《烧结普通砖》
GB/T5101-98
20
《手提式电动工具的管理、使用、检查和维修安全技术规程》
GB3787-92
21
《建筑地基处理规范》
JGJ79-2002
22
《混凝土拌合用水标准》
JGJ63-89
23
《硅酸水泥、普通硅酸水泥》
GB/T175-92
24
《砼搅拌机技术条件》
GB9142-88
25
《砂浆搅拌机技术条件》
GB8519-87
26
《砌体工程现场检测技术标准》
GB/T50315-2000
27
《建筑机械使用安全技术规程》
JGJ33-2001
28
《普通混凝土配合比设计规程》
JGJ55-2000
J64-2000
29
《施工现场临时用电安全技术规范》
JGJ46-2005
30
《建筑工程施工现场供电安全规范》
GB50194-93
31
《建筑施工安全检查标准》
JGJ59-99
32
《砌体工程施工质量验收标准》
GB50203-2002
33
《混凝土外加剂应用技术规范》
GBJ119-88
34
《建筑基坑支护技术规程》
JGJ90-99
35
《常用低压配电设备安装》
90D367

第二章 工程概括与工程特点
第一节 工程概括
工作区位于巴中市通江县兴隆乡所在地的东侧，兴隆乡位于省道S302西侧约10km，至通江县城28km，西距巴中市117公里、广元市298公里，南距达州市178公里、重庆市448公里，到成都市608公里。工作区距兴隆乡约1km，有乡村道路相连，交通较为方便。但施工场地内的通行条件差，施工材料、设备进出场需修建施工便道0.38km。
该治理工程总体设计方案分为两部分：滑坡治理方案为“抗滑桩+挡土板”；危岩治理方案为：“凹腔封填+人工危石清理”。
（1）抗滑桩+挡土板工程
抗滑桩布置于滑坡前缘，根据不同推力设计2种桩型共计19根抗滑桩。其中：A型桩布置于滑坡1-1’剖面控制段，共布置8根，桩长8.5m，截面尺寸1m*1.2m，桩间距6m，桩端嵌入基岩内，嵌固段长度3.1～3.7m；B型桩布置于滑坡2-2’剖面与3-3’剖面控制段，共布置11根，桩长7.5m，截面尺寸1m*1.2m，桩间距6m，桩端嵌入基岩内，嵌固段长度2.7～3.3m。
根据地形条件，对桩前高位临空的剩余土体进行清理：以桩间挡土板底部为起点，以外倾15%～30%的坡度对桩前土方进行清除。
（2）凹腔封填
危岩下部因岩性差异风化，产生高1～5m，深0.5～1.5m不等的凹腔，采用C20混凝土对凹腔进行封填。
（3）人工危石清理
W2危岩上部因裂隙发育，形成块径约0.5～1.5m不等的孤立块石，稳定性较差，采用人工方式对W2危岩上部危石进行清理。
第二节 工程特点
由于本工程的投资和影响力都较大，工程影响山体的稳定性，直接关系到当地人民生命和财产的安全。因此项目部都将投入强大的技术力量和专业的施工队伍，保证该工程保质按期完成。
该工程距兴隆乡约1km，有乡村道路相连，施工场地内的通行条件差，施工材料、设备进出场需修建施工便道。二次转运费用高。
在文明施工，环境保护，现场周边安全、周边扰民控制与与当地协调等方面应高度重视，因此如何加强管理、采取何种措施以达到上述要求，成为本工程管理和控制的重点。项目部将以先进的管理模式、科学的技术手段、超前的创新意识来完成本工程的施工任务。
本工程关乎人民生命财产安全，因此必须按设计与相关施工验收规范施工，施工是绝对不可掉以轻心，质量要求为一次性验收合格，工期为90天，根据质量与工期要求，工作量大，需要在确保工程质量的前提下，加快施工进度。
第三章 施工组织机构
第一节 机构的建立
根据该工程的特点和重要性，本工程将由优秀的项目经理组建项目经理部并负责该工程的具体施工管理，对质量、工期、安全、成本与文明施工全面负责，各级施工管理人员在项目经理的直接指挥下，做到有计划的组织施工，确保工程质量、工期、成本、安全与文明施工等方面达到目标要求。
项目经理部将结合该工程特点建立健全相关的岗位责任制，涉与工程的质量、安全与进度，要求每个现场管理人员要认真履行工作职责，不折不扣的完成施工任务，项目经理部将接受业主、监理、社会的监督和指导，尊重监理的意见，为本工程按时保质的完成尽心尽力。
第二节 项目组织机构框图
该项目组织机构力求配置合理、有效，完全能够胜任该项施工任务，对外能够处理各方的关系，如同业主、监理等；对内能作好施
工现场管理，能够顺利实现本工程质量、工期、安全等目标。
项目组织机构框图、项目技术质量管理流程图(见下页)

项目组织机构图

项目经理

技术负责人

责任工长

安全员
质检员
施工员
材料员
测量员
资料员

第三节 机构岗位质量责任制
一、项目经理岗位质量责任制
总则：项目经理是代表组织贯彻实施GB/T19001:2000标准的基层单位领导，负责全面管理过程实施效果的责任人。
1、项目经理在企业生产，经营方面贯彻执行国家、行业、地方有关法规、法令、标准和公司的规章制度；
2、执行公司质量方针、目标，改进和完善质量体系，提高生产、经营能力和工程质量优良率，创优质品牌，促进企业发展；
3、负责项目部全面工作，促使质量体系文件在项目部有效贯彻实施，参加管理评审；
4、负责办理工程变更的技术经济签证，组织项目进行成本、产出的成本核算；
5、组织编制和实施施工组织设计、施工计划与技术管理，降低成本，安全生产，坚持文明施工；
6、参加对外联络，审核合同、标书、协议等工作，满足市场需求，提供质量保证；
二、项目技术负责人岗位质量责任制
总则：技术负责人协助总工程师开展工作，接受技术处、质检处、安保处业务指导，负责组织贯彻GB/T19001;2000标准，按公司贯彻三个层次文件的要求执行。
1、协助经理负责技术方面贯彻执行国家、行业、地方的法规、法令、标准，是质量的直接责任者；
2、贯彻执行质量方针、目标，改进和完善质量体系，促进企业产品质量和技术水平的提高，负责贯彻实施企业技术标准，对工程质量进行监控与技术发展规划的编制；
3、建立健全项目技术质量管理制度、责任制和质量保证体系以与质量管理的规章制度，负责技术方面的质量体系文件的审核工作；
4、协助经理做好技术培训和项目工程质量评定工作，参加内部质量审核工作；制定推广“四新”降低成本的技术措施，参加项目经济活动分析，提高技术管理水平；
5、组织参加施工组织设计与编制和审批质量策划，对关键过程向有关人员进行技术交底并检查实施效果；
6、负责项目内业技术管理与质量、安全、实验、计量、测量等工作。确保项目技术、质量、效益指标的完成。达到工程验收一次合格成优；
7、负责组织不合格品的评审和处置提出相应的纠正和预防措施，促使产品质量不断提供。
三、工长岗位质量责任制
总则：认真贯彻实施GB/T19001;2000的标准，严格执行各过程的程序文件和作业文件，确保工程质量达到规定要求，
1、认真贯彻执行国家、行业、地方有关法律、法规、标准和公司各项规章制度，确保公司质量方针、目标的实现；
2、熟悉掌握运用专业技术标准，按图纸、规范指导施工生产，严格施工过程的质量控制，保证工程质量达到质量规范、标准要求，使业主满意；
3、检查数据的准确性，指导实验、计量人员扎实工作，创过程优良，实现整体优良；
4、严格按照图纸、施工方案指导、检查施工作业，搞好技术交底和施工日志的准确填写，与时收集有关资料，进行整理、立卷，交有关部门归档保存；
5、负责抓好现场管理，搞好安全生产和文明施工。督促检查班组和工人重质量、保安全，创建标准化施工现场；
6、熟悉掌握质量体系文件，按要求准确实施，并作好有关质量记录和收集各类资料，与时向有关部门反馈质量信息，与时对质量缺陷纠正和预防措施，符合规范和文件要求；
7、负责组织、指导、检查“三检制”、“三工序”活动的开展，实施“样本”施工引路，达到设计要求和业主满意；
8、负责施工作业班组安全生产、文明施工责任书鉴订和实施工作，认真细致地计算认定作业班组每月施工的工程量，报项目经理审核签字，作为班组结算劳动工资的依据，坚持不懈地搞好原材料节约工作，杜绝浪费，协助项目经理工作和完成上级交办的临时工作任务，尽心尽责，爱岗敬业。
四、专职质检（质管）员岗位质量责任制
总则：业务方面在各级技术负责人的领导下，在生技处、质检处、质管办的指导下，重点对“不合格品控制”、“纠正措施”、“预防措施”、“过程监视和测量”、 “记录控制”、“内部审核”等程序参与策划和控制。
1、核定分部分项质量等级，对单位工种质量进行初核；
2、参与隐蔽工程验收、地基验槽、基础与主体结构验收；
3、收集、整理质量验收验评资料，负责贯标资料的收集整理建档工作，参与质量样板间（套）的检查鉴定；
4、与时上报质量事故，参与质量事故的调查处理，负责落实“三检制”和质量记录；
5、与时上报质量信息，组织开展TQM与QC小组活动；
6、承办工程质量大检查，并写出质量简报上报；
7、统一收取、管理和使用质量保证金，实施质量奖惩；
8、完善质量监督管理台帐，与时上报质量报表。
五、专（兼）职计量、实验员质量责任制
总则：业务方面在技术负责人和施工员领导下工作。
1、熟悉掌握程序文件、作业文件，认真贯彻质量方针，实现质量目标。
2、熟悉掌握专业标准，负责计量器具送检、抽检、维护管理；做好器具标识、台帐、监控器具正常使用。
3、负责实验器具的配备，如试模，塌落度筒等的数量、质量，确保试件达到合格要求。
4、负责与材料员配合，请监理见证对原材料、半成品、成品取样送检并取回合格证归档。
5、负责工程实验的外部委托工作，包括砼，砂浆试块的标准养护在内。
6、负责实验、计量的统计归档工作。
7、参加QC小组活动与推广应用“四新”工作，并出成果。
8、出现检验实验不合格的报告单，与时向有关领导、部门报告进行处理。
其他项目部成员的岗位质量职责都有明确的规定，将在施工现场上挂牌公布。
第四节 施工组织机构的启动与运作
根据项目经理部的工作实际，抓住以人为本，贯彻“三个代表”思想，严格执行贯标文件，具体明确每个项目管理人员的责权利，使全体管理人员有条不紊、忙而有绪的开展工作，从而较大地提高项目部的工作效率，有效促进管理整体实力的强化，使项目部有更多的精力和时间来分析运筹各种复杂的管理局面，促使现场达到规范化，标准化的要求。强调项目部集体观念，培养团队精神，深化团队意识，积极发挥个人潜能与特长，干好本职工作，并不断开拓创新，使项目部团队实力不断增强，带动工程质量等各项目标的实现。
第五节 施工组织机构高效运作的保证措施
一、组织有力的项目班子，选派思想好、觉悟高、业务精、能力强、善合作、服务好的管理人员进入项目领导班子。
二、严格实施项目部各级人员岗位责任制，定期对其进行量化考核。
三、强化激励和约束机制，指定业绩奖惩办法，倡导员工的主动性、创造性、控制不良行为的发生频率，定期组织检查。
四、每天下午由责任工长主持召开班会碰头会，对当日的工作进行小结和对次日工作的协调安排。
五、实现劳动用工管理，选派组织能力强、技术水平高、能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。
六、项目经理部加强对项目职工进行素质教育，强化敬业精神，提高工作技能，鼓励参建人员艰苦创业，同时提高其福利待遇，让他们以旺盛的精力和积极性投入到工程建设中去。
七、建立健全各项管理制度，项目经理部是企业形象的缩影，是企业对外的窗口和形象，为了保证项目经理部各项管理工作和措施顺利进行，必须建立合理的工作程序，建立有利于调动员工工作积极性的分配激励机制，做到规范管理行为，项目运作有章可循，奖优罚劣、奖勤罚懒，最大限度的发挥人的潜能，为此建立健全了如下主要管理制度：
1、项目经理部组织管理制度
2、项目经理部的分工与协作制度
3、项目部各职能人员各级安全管理责任制度
4、项目部各职能人员各级安全施工责任制度
5、项目部各职能人员各级文明施工责任制度
6、技术管理责任制度
7、材料管理责任制度
8、设备管理责任制度
9、安全与技术交底制度
10、项目员工考勤考核制度
11、项目职业道德专项考核制度
12、项目成本考核制度
13、项目经理与公司签订的经济与责任承包合同

第四章 施工部署与目标
第一节 工程施工目标管理
一、质量目标
项目经理部严格执行公司的质量方针目标，工程全过程的施工管理严格按照ISO9001:2000质量体系运作操作，不遗余力的做好每个细节工作，把质量放在首位，确保工序保分项，分项保分部，分部保工程一次合格。工程的最终质量目标是：确保一次验收合格。
二、工期目标
按照施工合同要求，严格按90天工期进行控制，使本工程尽早投入使用，发挥抗拒地质灾害，确保人民生命安全之目的。
三 、安全目标
本项目将建立以项目经理为首，各相关人员组成的安全管理小组，贯彻落实施工中安全防范措施的实施。在施工中认真执行《安全生产法》，认真落实“安全第一，预防为主”的方针，并严格按照建设部的要求，做好安全预防工作，到达无死亡、无重伤、无火灾、无中毒、无坍塌、无垮方的标准，轻伤频率控制在1‰以内，无重大机械设备事故，达到“安全施工标准化现场”要求。
四、文明施工目标
成立以项目经理为首，由各相关项目部成员、各班组长参加的“施工现场文明施工管理小组”，组织领导施工现场的文明施工管理工作，设立安全文明施工监督办，全面负责项目的现场文明施工管理工作。严格遵守国家颁布的《建筑法》。本工程将严格按建设部《施工现场安全文明标准化工地》的要求进行管理，达到文明工地十二条要求。在施工现场总体规划上充分考虑了施工环保问题，把文明施工、降低噪音、施工时间安排作为一项重要任务来抓，保证良好的周边环境，结合工地实际，制定切实可行的办法，统一指挥、统一协调，确保绿色文明施工。
五、治安消防目标
项目部成立现场治安消防管理小组，在施工中施工现场的治安消防管理工作始终贯彻“预防为主，防消结合”的工作方针，认真执行《中华人民共和国消防条例》、建设部15号令（即《建设工程施工管理规定》）与其它有关法规，将消防工作纳入施工组织设计和施工管理计划。强化消防工作管理，建立多层次的义务消防队组织，使防火工作与生产任务紧密结合，杜绝火灾事故，有效落实防火措施，严防各类火灾事故发生，达到与当地治安、消防部门签订的责任书要求。
第二节 组织部署
针对该工程地处偏远，施工难度大、质量要求高、工期短的特点，总的部署为：采用分段施工、流水作业的总体思路。
在施工过程中抓目标管理和生产要素的优化组合、抓监督保证、严过程控制、严动态管理，始终围绕满足合同工期要求，按工程质量达到优组织施工，自觉接受甲方、监理、设计、政府监督等单位的监督、检查，确保各项管理目标地全面实现。
项目部将重点加强对锚杆锚索的施工，保证其工程质量和进度，确保工程工期如期实现。本项目的工作量较大，需要紧凑安排，密切配合，确保施工进度按计划的目标进行，保证该工程保质按期完成施工任务。
第三节 “四新”推广与应用
根据本工程的结构特点、质量等方面的要求，只有采用先进的施工技术，才能实现优质、快速、高效的承诺。“科学技术是第一生产力”，根据该工程的具体实际，将侧重采用新技术、新工艺，确保工程质量和工期，达到业主降低工程造价、施工单位降低工程成本的目的。
严格按照执行ISO9001标准和深化TQM工作，全方位加强管理工作，保证工程质量一次性验收合格。
第四节 需甲方、勘测、设计、监理指导的工作
整个施工过程是一个不可分割的系统工程管理，不仅要施工单位的辛勤努力，更需要甲方、勘测、设计、监理等相关单位的支持、配合与指导。任何一个环节的的脱节，都将影响施工过程的顺利开展。我项目部针对本工程所需甲方、勘测、设计、监理指导的工作如下：
一、与时作各分部分项的验收签证工作，以便与时进入下道工序施工。
二、各种设计变更均在施工该部位前加以确定并以书面形式下发我项目部，以便指导施工，有利于工程质量和工期。
三、甲、乙双方协调配合，建立友好的合作关系，共同排除施工进度中所遇到的各种困难，为本工程的顺利建成而努力工作。
第五章 主要施工方案和工艺
第一节 施工测量
本工程位于山坡，地势与不平坦，高差多达数十米，经设计单位布置的桩点均为抗击山体滑坡的主要受力点，故施工测量中要求竖向投点精度要求高，所选用的仪器和测量方法要适应工程类型、施工方法和场地情况，针对施工测量精度要求高，因此开工前先制定施测方案、仪器配备和测量人员的分工，并经监理工程师签字认可后方可实施。
一、平面控制网测试
1、施工区域平面控制网布设原则：
（1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
（2）布设平面控制网首先根据设计总平面图、现场施工平面布置图、Ⅰ、Ⅱ级抗滑支档抗滑桩平面图。
（3）选点应选在通视良好、安全、易保护的地方。
(4)桩位必须用混凝土保护，需要时用钢管进行维护，并用红油漆做好测量标记。
2、建立施工控制网
根据甲方所提供的平面坐标，建立局部直角坐标系统，该系统坐标轴的方向严格平行与Ⅰ、Ⅱ级支档，在建立控制方格网时应与总平面图相配合，以便施工过程中能够保存最多数量的控制点标志。
该工程确定以轴线为中心的“十”字控制，当中心点采用串线法确定后，仪器必须架在中心点上，分别测出“十”字四个交角，看是否满足90o±6o的要求，中心点确定后，以设计距离逐步进行放样，另以红三角标志作校核用。
必须注意外控制、内控制、红三角标志之间的关系必须保存一致，以保持施工精度。其控制点之间距离的误差控制±2mm。测角误差控制在±5／／。
3、施工控制网的精测和检核测量
建立的施工方格控制网点要经过初定、精测和检测三步，方可投入使用。
（1）初定：即把施工控制网的设计坐标放到地面上，此附段打入5cm×5cm×30cm小木桩作埋设标志用。
由于该点为埋石点，在埋设标志时必须挖掉，为此在初定时必须定出前后方向桩。离标桩约2～3m，根据埋设点和方向桩定出与方向大致垂直的左右两个，当埋设标志时，前后和左右用麻线以拉，此交点即为原来初定的施工方格网点。另配以太水准仪。为掌握其顶面标高，在前或后方向上测一标高。前后方向桩在埋设标志时不挖掉，以便埋设标志时引测。标桩顶部要现浇混凝土，顶面放置200mm×200mm的钢板。
（2）精测：方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精密测定到标板上。对精测过程中有误差的采用现场改正，其改正方法采用常用的180o的改正方法。
（3）检测：测角采用全站仪两各测回，距离往返现测，最后根据所测数据进行平差计算坐标值和测量精度。
二、高程控制网建立
1、高程控制网的布设原则
（1）为保证竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用水准仪对所提供的水准点进行复测检查，校测合格后，测设一条水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
（2）高程控制网的精度，不低于三等水准的精度。
（3）在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，在埋设3～6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为滑坡基准点
三、大地变形监测
监测主要是了解治理工程施工期和运行期不稳定坡体变形位移量与变形位移速率，活动范围与活动特征，为施工安全提供信息。
根据滑坡区设计平面分布，结合防治工程布置，按设计布设大地形变监测网。对滑坡区共布置2个基准点，3个形变监测点，共5个监测点。
安排专职测量员采用全站仪每月观测、计算一次形变点位移量，并作详细记录，如发现异常情况，与时向有关部门报告，施工现场采取措施，确保施工安全。
第二节 施工方法
一、抗滑桩施工
（1）抗滑桩施工工艺流程
放线定位→分节开挖桩孔→支设护壁模板→浇筑护壁混凝土→拆除模板进行下一节桩孔与护壁施工→安放钢筋笼→浇筑混凝土→养护。
（2）关键工序施工方法
抗滑桩桩孔开挖是抗滑桩施工的关键工序，必须采用切实有效的施工工艺。
①在土层中进行桩孔开挖时，采用人工开挖，桩孔开挖后必须与时护壁。
②在岩层中进行桩孔开挖时，采取“水磨钻进行桩孔施工”的方法。其工艺流程见图。

图6-1 水磨钻施工工艺流程图
（3）施工技术要求
①钢筋、水泥应专门建库堆放，避免锈蚀和受潮；水泥宜使用强度为32.5MPa的普通硅酸盐水泥。砂石料的杂质和有机质的含量应符合《混凝土结构工程施工与验收规范》，现浇混凝土护壁，人工挖孔灌注施工。
②抗滑桩施工采用人工挖孔，分两序隔1挖1的顺序跳桩开挖。
③桩孔开挖前，桩位定位必须准确，在桩位外设置龙门桩，安装护壁模板时用桩心点校正模板位置，并由专人负责。
④锁口顶面比场地高出150-200mm。
⑤护壁搭接长度不少于30mm。护壁混凝土当日施工完毕保证在24小时之后拆除，发现异常现象，应采取补救措施。
⑥孔内作业确保孔内空气流通，必要时需向孔内送风换气，确保施工人员的安全。
⑦桩孔达到设计深度，立即通知监理、勘察、设计等相关部门进行验槽和确认，并做好记录，确保进入持力层深度符合设计要求。
⑧每开挖一段应与时进行岩性编录，仔细核对滑面（带）情况，进行综合分析，在潜在滑面处不得分节护壁，必要时加设内支撑，如其实际位置与设计有较大出入时，并将发现的异常与时向建设单位和设计人员汇报，通过设计变更处理，实际桩底高程应会同设计单位、监理单位、业主单位现场确定。
⑨挖孔的渣土分散摊放于安全的平缓与低洼地带，不得破坏环境，诱发次生灾害。
⑩桩身砼浇筑应通过导管下流，当高度超过3m时，应采用串筒，串筒末端离孔底高度不大于2.0m,并用插人式振捣器振实，保证桩身混凝土的密实性
⑾钢筋笼的制作与安装可根据场地的实际情况按下列要求进行：
a、条件允许时，可孔外预制钢筋笼，或在孔外预制箍筋笼，在孔内吊放竖筋并安装；
b、竖筋的接头采用帮条焊或对焊；
c、竖筋的搭接不得设在土石分界和滑动面（带）处；
d、筋笼的制作与安装应按设计与规范要求进行。
（4）施工安全注意事项
①作业人员必须进行作业岗位培训，取得资格证书，并在施工前对作业人员进行安全应知应会考核。
②严格按操作规程进行作业，杜绝“三违”作业。
③安全用电，施工现场配备标准化的电闸箱，并且设置明显的标志，所有使用的电器设备必须符合安全规定。夜间施工照明应良好。
④作业时要使用标准的劳动保护用品，进入施工作业区要戴安全帽，穿防滑鞋, 挖孔工人必须配有安全帽、安全绳、必要时应搭设掩体。
⑤开挖前清理干净空口浮石、悬石；出渣的吊桶、吊钩、钢丝绳、卷扬机等机具，必须经常检查，如发现有问题，立即更换。
⑥水磨钻孔工作暂停时，孔口必须罩盖。井孔应安设牢固可靠的安全梯，以便于施工人员上下。
⑦现场操作人员不得疲劳作业，不得带病作业，不得擅自离岗。
⑧遇有大风、雷暴雨天气尽量不进行施工，并注意防止狂风、雷暴雨对人身的伤害。
二、人工清危施工
（1）淸危施工方法与要点
对W2危岩体上方的松动块体进行人工清除，严禁采取爆破方法，只能采取人工逐渐解小块体直径的方法，要求解小后的块体直径不能大于0.3m3，并以人工挑抬的办法转运至安全地带堆放。
（2）清危施工主要技术要求
①清危施工作业前，应在坡体下方设立如防护网、板等安全措施，以消除可能危与施工人员和坡下居民的安全保护措施。
②清危施工应遵循自上而下，分级清除的原则。
③在工程开工初期要严格控制坡体上施工人员的数量，经过监测和观察确信对坡体稳定性无明显不利影响，坡体基本稳定的情况下才能逐渐增加清危人员设备，各时期清危人员和设备的数量要通过严密的监测和巡查观测情况确定，与时进行调整。
④清危采取信息法施工，清方范围根据现场具体地形、地质情况在征得同意的情况下可作适当调整。
⑤在进行清危时，应有可靠的安全防护措施，避免对施工人员造成危害，禁止雨天进行清危工作。
⑥清危后应将清除出来的小块体转运至工区外合理堆放，并确保不引起次生灾害。
三、凹腔封填施工
（1）施工前先对凹腔进行清理，清除腔内浮土与凸起部分；
（2）凹腔封填浇筑体基础必须座于中风化岩层，基底呈0.1:1的反倾；
（3）浇筑前，凹腔顶部不能有凹陷处，防止浇筑时呈气囊浇筑不饱满，同时将凹腔岩壁凿毛刷浆；
（4）其它未尽事宜严格按混凝土施工的相关规程规范要求执行。
四、截排水沟施工
（1）施工工序为：放线→人工挖沟槽→浆砌片石明渠→养护。
（2）截排水沟施工根据设计要求并结合场地实际情况测放水沟位置。
（3）可采用人工结合机械开挖沟槽，需开挖至较稳定的岩土层中。
（4）挖基时如发现与设计不符的松软弱地基，承载力不足时或坡度较陡的地段，应通过变更设计程序，采取措施后方可施工。
（5）在岩体破碎或土质松软地段，宜分段集中施工
（6）排水沟浆砌块石施工要求
①应采用坚石或次坚石，不得用风化石或软石。石质坚固、结构紧密、色泽均匀、不易风化、无裂缝。
②片块石：最小边应不小于15cm，次边应大于1.5倍最小边，大边应大于1.5倍次边，并应尽量采用较大石块，卵形和薄片者不得使用。
③石料表面应清洁、无泥土、水锈。
④砂浆宜采用砂浆搅拌机搅拌，且拌和时间不得少于3分钟。并不得采用人工拌和。经拌和的砂浆应具有良好的和易性和流动性。砂浆应随拌随用，中途不得加水改变稠度。
⑤砂浆的种类和标号应符合设计要求。配合比应经过试验确定，并应经常根据集料含水量调整施工配合比，拌和机前必须挂黑板注明砂浆标号、理论配合比和施工配合比。
⑥砂浆所用砂宜选用中砂和粗砂。砂的最大粒径，当砌筑片石时，不应超过5mm；当砌筑块石、料石、砼预制块时，不应超过2.5mm。
⑦砂浆所用水泥，其质量应符合技术规范的要求，为保证砂浆的质量，要求采用年产50万吨以上、回转窑生产厂家的水泥。
⑧拌和砂浆所用水应符合技术规范的有关要求，不得采用泥浆水、浅沟里的水和其它不符合要求的水。
（7） 截、排水沟应接入自然排水体系中。
五、脚手架施工
1、脚手架搭设的质量要求
（1）材料要求。
1）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；
2）钢管外径、壁厚、端面等应符合设计承载力计算的要求。
3）钢管必须有防锈处理，并涂有防锈漆。
4）扣件应无裂缝、变形现象，丝杆、滑丝必须更换。
5）防护网不得出现腐败，破碎等现象。
6）对腐朽的脚手板不得使用。
（2）脚手架搭设要求。
1）地基必须平整、坚硬，不能有积水，底质不能松动。
2）立杆不能悬空；连接线、扣件必须牢固无下滑，松动现象。
3）脚手板铺设必须牢固，两端有紧固点。
4）杆件的设置和连接、连墙件、支撑、门洞桁架等的构造应符合施工规范规定的要求。
5）搭设的间距、拉结点的数量，剪刀撑的设置，安全防护架、安全网必须符合规范规定的要求。
6）脚手架搭设的技术要求，允许偏差与检验方法。
2 脚手架的搭设（依附坡体搭设）
（1）为保证架体的整体稳定性，首层立杆基座必须稳固，扫地杆离地面不得超过200mm。
（2）在边坡上放置好斜杆，并固定好。
（3）立杆：纵向间距1.5m，横向间距1.05m，相邻立杆接头要错开，对接用一字扣连接。
（4）大横杆步距1.8m，架子外侧两步之间搭设栏杆，钢管接头要错开，用一字扣连接，大横杆与立杆用十字扣连接。
（5）小横杆搁于大横杆上，外侧伸出100mm，里侧与固定在边坡上的斜杆固定连接，使脚手架与边坡刚性连接，小横杆与大横杆用十字扣连接。
（6）最上一步架始终高出施工作业层1.2m以上，且中间须设置防护栏杆，高度分别为0.6m和1.2m。
（7）架体上满铺钢笆，必须牢固、平稳，沿每步架设封闭挡脚板，高300mm，可用旧层板绑于架体上。
（8）在架体的两端和转角处应设置剪刀撑和斜撑，中间每隔6m设置一道，每道剪刀撑占四个跨间，斜杆与地面夹角应保持在45°～60°范围内，用十字扣架体连接，每道剪刀撑应随架体通长设置。斜撑与地面成45°角。
（9）每段架只限两个操作面作业，且施工荷载控制在200kg/m²内。
脚手架施工重点，难点与解决办法。
施工中都需要搭设外脚手架，要求脚手架与边坡固接，同时不能影响格构梁施工，这要求脚手架施工前，要准确确定格构梁横纵梁的准确位置，防止脚手架与格构梁交叉，同时边坡工程要和基坑工程一起施工，所以搭脚手架是要为后续基坑工程脚手架预留位置。
第三节 雨季施工措施

根据通江气象站资料记载，多年降雨量纪录为715.3mm（2001年）～1827.5mm（1983年），多年平均降水量为1149.8mm，雨季5～9月降雨量约占全年的76.1%；县域内三天连续降雨达150mm～250mm或日降雨量100mm～200mm的天气49次，三天连续降雨大于250mm或日降雨量大于200mm的共5次（频率66%），一日最大降水量为311mm。
在整个雨季施工期间，应由专人负责与气象部门保持联系，做好防雨防汛工作。
根据工程进度计划安排，本工程施工阶段需要跨越雨季阶段施工，而施工作业全部处于室外露天施工，因此做好雨季施工措施是保障本工程工程质量和进度的重要措施，必须引起高度重视，精心安排，确保雨季阶段的施工质量和安全。
一、雨季施工措施
1、根据规划好的施工现场总平面布置图完善排水设施，进场道
路、施工现场主要施工通道、施工生产场地、材料堆场边侧的排水沟
应畅通。
2、保证场内交通道路的完好，设专人负责排除道边与路口积水，保证雨后能与时排除场地内积水，施工生产场地与材料堆场用碎石碾压平实。在场地周围设置必要的截水沟、排水沟，尽量沿堆场周边原有的排水系统，并进行必要的整修、疏导，做到场地排水畅通。
3、钢筋作业要搭设防雨棚，焊接接头未冷却之前，严禁雨水冲刷，避免发生脆断。在大、中雨天时，严禁进行焊接施工，在细雨天时，焊接施工现场要搭设简易雨棚遮避防护。
4、大雨天不安排浇筑砼，浇筑砼不可遇见性的碰上雨天时，施工现场应搭设雨蓬遮盖，已浇筑好的砼表面用塑料薄膜覆盖，防止刚浇筑的砼遭受雨水冲刷。下雨天根据测定的砂石含水率与时调整
