华润橡树湾家园（三期）
xxxx

石
材
幕
墙
专
项
方
案

xxxx有限公司
2012年3月

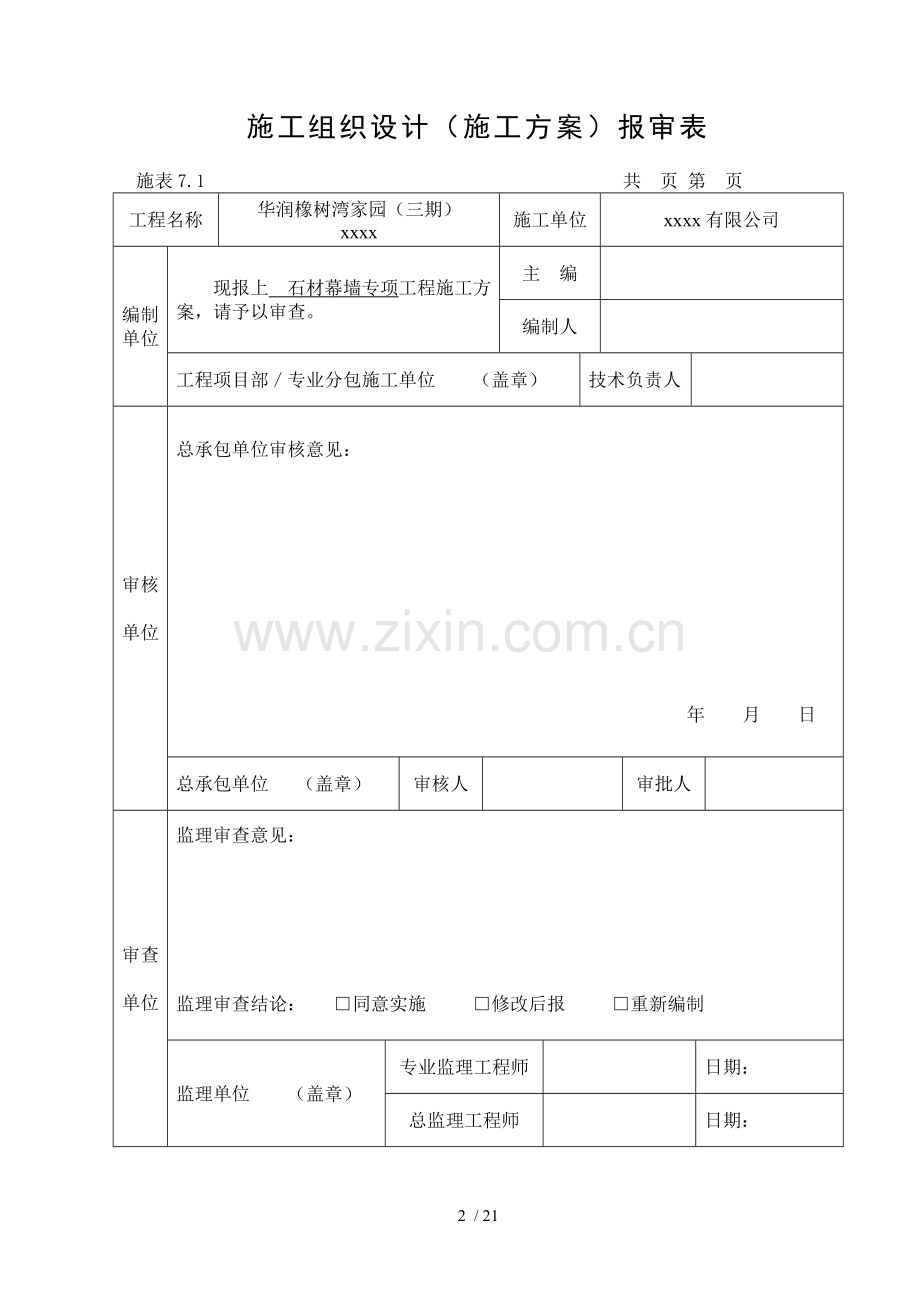

施工组织设计（施工方案）报审表

施表7.1 共 页 第 页
工程名称
华润橡树湾家园（三期）
xxxx
施工单位
xxxx有限公司
编制单位
现报上 石材幕墙专项工程施工方案，请予以审查。
主 编

编制人

工程项目部／专业分包施工单位 （盖章）
技术负责人

审核单位
总承包单位审核意见：

年 月 日
总承包单位 （盖章）
审核人

审批人

审查单位
监理审查意见：

监理审查结论： □同意实施 □修改后报 □重新编制

监理单位 （盖章）
专业监理工程师

日期：
总监理工程师

日期：
目 录
一、编制依据和目的 4
二、工程概况 4
三、质量目标及管理体系 5
四、施工部署和准备 6
五、石材幕墙的施工方法 11
六、保证工程质量的技术措施 16
七、保证安全技术和文明施工的管理措施 19

一、编制依据和目的
根据中华人民共和国国家标准《建筑装饰装修工程质量验收规范》 GB50210-2001 ，所规定的技术要求和建设工程设计图以及业主要求结合本工程的技术特点及施工进度要求编制的施工组织设计，以筹划本公司各部门相关人员有序按时，优质规范完成各项工作，同时达到自觉接受业主，监理和有关部门的检查,监督，从而保证工程遵照规范标准，工程合同书，工程施工图纸等有关规定实施。
二、工程概况
工程名称
华润橡树湾家园三期xxxx
工程地址
仓山区西三环路东侧、洪湾路西侧、杨财路南侧；
建设单位
华润置地（福州）有限公司
设计单位
嘉博（福建）联合设计有限公司
监理单位
福州市建设工程监理有限公司
施工单位
xxxx有限公司
建筑高度
87.6m
层数及层高
地下一层地上二十七层；地下室层高4.05m，一层层高为5.1米，标准层层高为2.95米。

三、质量目标及管理体系
加强对施工分项工程的质量管理科学合理的质量管理程序，保证幕墙工程通过业主 (监理) 及质量管理部门的验收,并达到福州市合格工程对本项目的质量要求。
1. 质量管理职责
1.1 公司工程主管
执行国家规范、规程、规定完善内部质量保证体系，落实岗位职责，加强对质管人员的管理教育,提高员工业务素质。贯彻施工者工程质量负责的原则，控制设计和施工的关建部位，保证设计和技术的管理质量，坚持预防为主，控制在前，认真把关、消除隐患，确保工程质量。
1.2 项目经理
负责对公司承担的分项工程质量检查管理以及质量等级评定工作，综合分析质量情况，掌握工程质量的技术信息中，处理质量事故和提出相应措施，负责及实施工程质量和竣工交付使用保修工作。
1.3 施工人员
按照公司的质量管理制度在施工现场组织制作工人和施工人员进行自检、互检和专职检验工作，发现问题及时报告并采取相应措施纠正。
1.4 专职检验员
在工地对各施工工序的内容或加工制作依照设计施工图或加工图，严格把关不合格的工件不流入下道工序，及时反馈质量信息，发现问题及时纠正。
2. 建立质量管理检查组本工程质量管理检查组；
2.1 提出预防质量事故的意见和措施；
2.2 发生质量事故进行调查和事故处理；
2.3 通过计划进度、实施、检查、处理四阶段把生产过程和质量管理结合起来。即根据生产进度计划，提出可预防出现质量问题的措施，实施后对仍出现的问题进行处理总结，制定或修正管理制度，纳入标准，加强质量
管理标准化，科学化。以提高质量，保证达到合格标准。
四、施工部署和准备
1、工程基本条件
1.1.工程主体结构完成达到验收要求
1.2.可能对石材幕墙施工环境造成严重污染或损坏的其他分项应安排在幕墙施工前进行，否则必须采取必要的保护措施。
1.3.石材幕墙安装部位应清理干净，石板已具备安装施工条件。
1.4.本工程的主体石材幕墙将依赖脚手架进行施工安装，脚手架将根据现场情况和施工要求搭设。
2、施工总体安排
以业主、监理认可的施工进度计划为依据，结合工程特点制定并遵循“全面展开、见缝插针、循序施工”的原则，科学合理的组织流水施工。“全面展开”，石材幕墙施工条件同时具备时，同步全面安排施工;“见缝插针”是指在施工过程中，工作面窄，量少的部分，在人力设备工作面许可的状况下，合理安排，既保证大面积施工，又先行扫尾工作，以缩短整个工期;“循序施工”，是严格按幕墙施工工艺流程来指导整个施工过程。
3、工进度保证措施
施工计划必须配备切实可行的措施和组织才能实现，本工程紧，工程量较大，且造型较复杂，必须在管理机构作业人员，材料供应，机具设备技术措施等方面采取必要的保证措施，才能按计划保质量完成施工任务。
项目组织机构表
项目经理

项目技术负责人 安全主管

质检员 材料库管 测量放线组 工长

班组施工队伍
(一)管理机构职责
1.项目经理：贯彻执行国家有关法律法规、政策、指挥工地生产经营活动，调配并管理进入工程项目的人力，物力等生产要素对工程项目施工进行有效控制，执行有关技术规范和标准确保工程质量，建立健全质量，安全管理保证体系。
2.技术主管：认真熟悉施工图纸，充分研究施工条件，明确工程特点和任务，经常巡查抽查，对施工过程中出现的问题及时尽快地解决，对不符合要求的施工操作及时纠正。对关键性部位，新技术应在施工前向有关职能人员及施工队进行技术交底，负责建立和健全技术原始记录，并组织好隐蔽工程，分项工程的检查和验收。
3．质检员:按国家规范、地方标准、施工技术操作规程、质量检验评定标准、设计图纸及施工方案等有关文件对所负责项目进行质量检查。在施工过程中分项工程各道工序进行检查工作，应坚持上道工序合格后才转入下道工序的原则，隐蔽工程和自检工序要做好工程检查记录，报请监理签认，并归档保存。
4.安全主管：贯彻和宣传各项安全规章制度并监督执行情况对施工人员进行安全教育，做好安全技术交底，即事故原因未查清不放过，责任人未受到教育不放过，事改措施未落实不放过，及时填报安全报表，做好安全检查和跟踪管理。
（二）、施工准备
1.施工准备内容
技术文件交流
备料及拨款

签 图纸设计和会审、编制加工图及施工组织设计
订 提出材配件加工单及落实加工单位
工 准备施工设备
程 落实材料运输计划、准备材料进场
合 组织施工队伍
同 开工申请报告
土建提供放线资料
检查预埋件、校核土建轴线、标高线进出位线
2.现场准备
2.1在合同签订后，我公司即进行施工方案的进一步深化工作，提供
主要材料的样本，供业主审批，在施工方案及主要材料通过审批后即准备实物模型试验，试验将在进场施工前完成。进场施工时需在现场安排临时仓库、施工管理人员办公室，安装材料的临时堆放场地及水、电源的提供。
2.根据华橡树湾家园项目建筑的特点，为便利施工运输，减少人力消耗，在建筑物周围安排一块场地，作为材料运输到场的临时堆放场地。在最大可能条件下采取利用垂直运输设备与人力相结合的途径，将不同层、面使用的钢材、板材分层分面运输到位，选择安全、干燥的位置堆放。
2.3施工现场楼内设一临时库房。所有支座、配件、胶、电源线、小型设备、工具等物品存于此，统一发放管理。
2.4运输：本工程运输主要采用人工搬运和垂直运输设备（施工升降机）相结合的办法，将钢材、花岗岩板材，运输到安装现场。
3.技术准备
3.1为保证工程的安装质量，各安装环节应严格按施工工艺规范执行，所有测量工具要求统一，不合格的器具严禁使用；
3.2施工用的经纬仪、水准仪使用前应进行校核；
3.3每道工序施工前工程技术人员对施工进行技术交底工作，将施工中可能出现的问题方法及处理方法及处理方法交待清楚；
3.4图纸（施工图、大样图）必须齐全；
3.5认真执行图纸及合同中规定的技术要求，图纸与规定有出入时，按合同执行或经甲方、设计师、监理、工程师签证后执行。
3.6按土建提供标高、轴线、中线测量基准点放线，检查预埋件的安装偏差，若超差会同设计院协商整改方案，并配合土建整改。
3.7为保证幕墙与主体结构连接可靠，对施工预埋的不合格或超差的预埋件用书面，图示形式报告给监理。共同协商整改方案。
3.8预埋件埋入位置允许误差：标高误差正、负 20 ㎜；轴线前后误差正、负 30 ㎜；轴线左右正、负 30 ㎜。
4.劳力资源安排
本公司的安装施工人员是一支具有精湛技术水平及安装施工实践经验的队伍，安装人员经过专业培训及施工实践，能够胜任幕墙工程施工作业。在本工程施工中，施工人员分为制作组和安装组，共计30人，并依工程进度计划及施工现场的需求及时高度或增减，亦同时考虑到各工种之间配合，工种主要有测量工、电焊工、电工、打胶工、制作技工、制作普工、安装技工、安装普工；构件制作组 15人，职责：负责构件的加工制作；安装组15 人，职责：负责现场杆件及面板的安装。亦根据实际需要适当增减调整，以确保满足工程之需要。
5.主要施工机具配备
根据工程需要配备适合的充足机具设备并保证工期的必要条件，现场安装。
主要施工机具配备，详见附表
序号
机具名称
单位
数量
1
切割机
台
2
2
砂轮磨割机
台
2
3
50米巻尺
把
2
4
钻床
台
2
5
电焊机
台
4
6
手电钻
台
2
7
冲击电钻
台
2

注：以上工具可按工程进度及实际情况增减
6、施工用电、临时用电按照规范 JGJ46-88的相关要求执行。
（a）、电灯不亮、线路发生问题，如不是电工不准盲目摸弄电气设备。
（b）、发现电线等有故障，应迅速通报管理人员，请专业电工修理，不得随意报接临近线。
（c）、严禁使用损坏的插头插座，严禁使用绝缘体已磨损的电线。
（d）、在潮湿地或有水作业区操作，应事先检查线路是否漏电，线路周围的物体是否带电。
（e）、移动电气设备前，应先切断电源。
五、石材幕墙的施工方法
1、对施工部位的基层冲洗干净，基层不得起壳、脱皮、起砂、油污，检查基层平整度，垂直度，凸出太多的部位应凿平，凹进明显部位以 1:3 水泥砂浆填平。
2、干挂花岗石的表面处理及颜色经设计单位及建设单位确认后，施工；石材的技术要求和性能试验方法符合现行行业标准的规定；石材表面采用机械加工，加工后表面用高压水冲洗。石材选用厚度为25mm的光面花岗石，采用短槽式干挂石材施工，挂件的间距不大于600mm，端距不中于90mm，不大于180mm，花岗石材的弯曲强度、耐污染性经检测机构检测符合要求。
3、钢材主要选用标准型钢和钢钣，材质Q235B，钢材有良好的焊接性和合格的冲击韧性。钢材表面均作热浸镀处理符合现行国家标准《碳素结构钢》GB/T700、《低合金高强度结构钢》GB/T1591。不锈钢材料采用牌号304不锈钢，所有可见锚件和扣件为不锈钢材料，每一螺帽和螺栓应配备不锈钢弹簧垫圈，不可见配件与幕墙寿命相匹配，暴露室外的自攻式螺具有防水、防锈、防腐功能。
4、混凝土基层处理：墙面砼强度达到设计要求强度 100 ﹪对砼基层的灰砂，油垢,油污钢筋头等消除干净，防水保温处理应严格按图纸并符合 GBJ14-87 排水设计规范。
花岗石施工工艺（干挂作业法含钢架）
1.技术标准
1.1《建筑幕墙》GB/T21086-2007；
1.2《碳素结构钢》GB/T700-2006；
1.3《石材用建筑密封胶》JC/T883-2001
2.施工前准备工作
2.1熟悉图纸，根据图纸了解各部位尺寸和做法。
2.2根据业主、设计师、及监理的要求进行石材的选样，确定石材的花色、质地。
2.3根据图纸，到施工现场实地测量，并结合实际情况，绘制石材排板图。
2.4主体分部工程必须得到主管部门的确认后，方可进行施工。
2.5对砼基层表面的灰砂、油污、油垢、钢筋头等消除干净。
3.钢骨架施工
3.1根据石材分割图，钢骨架弹线，定位。
3.2砼无预埋件的部位，用化学螺栓或穿墙螺栓固定墙面预埋铁板，螺栓分初拧、终拧，使其与铁板紧固锚固，确保安全及满足相关规范要求，并对后置埋件进行抗拉拨试验。
3.3骨架安装：根据幕墙结构图配合安装位置的骨架材料，先按测量垂直控制线安装各幅幕墙主龙骨。安装顺序从下往上进行，把立杆按图示放入连接件之间（连接件与预埋件的焊接，必须牢固，焊缝无裂纹、渣等现象），穿入连接螺杆，调平、拧紧螺丝。竖骨架料之间坚向连接采用插接件，根据垂直控制线和水平安装基线。完成竖骨架的安装后，再进行整体调平，然后进行横向内架料的安装，横骨料与竖骨料之间通过钢角码采用不锈钢螺丝连接或采用焊接，横骨料与竖骨料安装注意平整，经检查无误后，加固各连接点，检查并做两层防锈底漆，做好隐蔽前的检查记录，并及时报验。
4．墙板安装
4.1骨架验收后，根据石材分割图，将石材分色、挑选、编号，可先自下往上部干挂石材，完成大部分工作面，然后自上往下进行收口，以利跟进脚手架的拆除工作。
4.2由于石材的天然形成，前应先对照与相邻的是否有明显色差，检查开槽是否满足安装要求，再进行试安装，确定色泽相符，平整度能满足，方可正式安装。先简单固定石材挂件，再在石材安装槽内注入石材专用树脂胶，把槽口对准挂件插入，进行石材平整度的调整，然后固定挂件的固定螺栓，安装完成一部分工作面，即可安排打胶。打胶前先把泡沫条均匀地填入胶缝中，再把胶缝两侧石材饰面上粘好保护胶带。然后往同一方向用打胶枪把密封胶均匀地注入胶缝内，并立即用胶筒或灰刀刮平，去除保护纸，避免长时的一个间形成污染。打胶是检验安装是否成功重要环节，不但是外观的点睛之笔，且直接影响幕墙的防渗功能。
5.施工要点：
5.1测量放线：幕墙施工测量放线应地风力小于4级的情况下进行，其误差要及时调整，不得积累；在各工作面放垂直基准线，各层工作面放水平基准线。要反复核准确后定各立柱中心位置，若现场尺寸与图纸有较大差异时，应及时与设计部门联系，会同有关方面协商处理，不要擅自处理。
5.2联接钢制件安装：关系幕墙关键部位，安装时特别小心。
5.2.1连接件（预埋件）定位要准，其标高偏差小于20㎜；垂直方向偏移应控制在30㎜，立柱间距应拉通长尺校核，不要用短尺各环节分开测量，以免累积误差各节点间距误差亦应控制30㎜。注意，只有确实保证联接件定位的准确度，才能保障下道工序横龙骨安装的精度。
5.3立柱制作、安装：
5.3.1制作前应对每根料先行校验，若表面擦伤、划痕超标，应退货，若变曲度超标则应进行调校。
5.3.2幕墙立柱安装按简支梁设置安装。
5.3.3立柱分布原则见幕墙龙骨安装图，结构误差允许在窗间部位做相应调整。
5.4横梁、不锈钢舌板安装：本设计不用过度联接角码，而将T型不锈钢舌板直接螺固于角钢（横梁）上平面，故施工时应使角钢上平面沿水平方向安装，同一标高横梁的上口应在同一平面上。同一横梁两端水平高差应小于1㎜，横梁接相邻两头处高差小于1㎜，并确保T型件水平。
5.5板块安装
5.5.1应在立柱定位后提供石材加工尺寸。
5.5.2板块安装：石材板块按制作编号上墙安装。每块石材板块上下各采用2个不锈钢舌板（共4个）固定，不锈钢舌板与石材之间的间隙应采用石材树脂胶填缝，石材板块应先试装后再进行大面安装。
5.5.3异形线条及安装均按设计图施工。
5.6板块安装后，经调整定位后，内以泡沫棒填隔，外以耐侯胶密封（胶深度不小于3㎜）密封要密实，不渗漏，外观应平顺美观。
5.7防雷的施工方法：按照第二类建筑防雷保护措施施工，幕墙的金属框架与主体结构的防雷体系进行可靠连接，连接部位在连接前清除表面非导电面层。
5.8防火的施工方法：建筑幕墙跨过楼层与楼板间进行防火封堵，防火隔断用1.5mm厚镀锌钢板制作，钢板上铺设100mm厚防火岩棉。防火隔断周边闭合设置，防火棉填塞无间隙，耐火等级一级。
六、保证工程质量的技术措施
（一）完善质量保证体系
建立工程质量保证体系，落实组织网络和任制，明确岗位负责，严格执行各项技术管理制度、质量管理制度和工程质量验收制度。
1、施工准备的质量控制
1.1、设计方案严格审查程序，审查即经过初审、会审、综合审查，并做好审查记录，发现问题及时解决，以避免设计失误而影响工程质量。
1.2、幕墙施工的主要材料是保证幕墙的质量和安全物质基础，工程所选用材料严格按国家现行标准的规定验收，依据供方提供的质量的具体情况，履行检查制度（免检、抽检、全部检查）同时对所购进材料的厂家、生产日期、批次、合格证明、材质单、试验报告等质保资料报监理公司。
1.3.加强对进入施工现场的员工的进场教育，技术培训和考核、阐明本工程的重要性，经考核不合格的施工人员得进场施工。
2、强化加工制作质量控制
2.1、强化加工制作质量控制管理至关重要，工厂配备完善的制作机具和必要检测手段，构件加工制作按图纸要求作业。实施加工者自检，互检和专职检的质量控制网络，不合格的构件不流入下道工序。
2.2、质管程序：
原材 入库 质检 自检
杆件安装 质检 隐蔽工程验收 自检
构件安装 质检 验收
在制作、安装过程中实行全员质量管理，本工程由专职质检员负责监督检验，及时反馈质量信息。各项检验依据以设计技术要求为准，并符合公司检验标准程序，厂部质检小组由质管科长、项目经理、专职质检员组成。
3、材料采购的质量控制
3.1、严格按照以图订货，以图施工的要求采购物料，主材及附件订货前确认样品。
3.2、按公司质量管理控制体系的要求所有材料必须有出厂合格证，主要材料有材质单、质量保证书、产地证明书、进口材料须商检报告、密封胶要有相溶性试验报告，不允许现场随意采购。
3.3、材料必须符合《铝板、石材幕墙工程技术规范》讨论稿中的有关规定，必须符合设计要求。
3.4、采购材料时公司技术部门将对材质及性能进行详细的检查，质管部门对材料表面质量和尺寸按标准检验，合格方可入库生产。
3.5、进入现场的板材、钢材、等半成品，履行抽样检查制度，如有质量问题需修复的，则必须退回加工厂重新加工。
3.6、花岗石的安装技术要求
石材石表面要清洁平整、色泽均匀、分格缝宽度一致，横平竖直、大角通顺。
‚石材成品应避免高温及污染，在墙面附近进行电焊或使用其它热源，必须采取遮挡措施。
ƒ花岗石允许偏差（附表）
附表 石板幕墙检查项目及允许偏差
项 目
允 许 偏 差 （㎜）
检 查 方 法
光面
剁斧石
蘑菇
立面垂直
2
3

用3m托线板
表面平整
1
3

用2m直尺及楔形塞尺
阳角方正
2
4

用200㎜方尺
接缝平直
2
4
5
按5m线检查
墙裙上口平直
2
3
3
同上
接缝高低
0.3
3

用直尺及塞尺
接缝宽度
0.5
3
2
尺检
7、主要材料进场计划见（附件）
材料进场计划表
2012/04/20 石材原材料进工厂加工
2012/04/20 钢材进场
2012/05/03 不锈钢等五金配件、干挂胶进场
2012/05/06 耐候胶相溶性试验
2012/06/10 石材进场
2012/10/12 耐候胶进场
4、工程关键部位的质量控制
4.1、连接质量是保证外墙装饰工程安全性和寿命的关键部位，必须严格按技术规范进行。
4.2、隐蔽工程实行“三检制度”即施工人员自检，班组互检和专职质检员、并根据现场检验的结果作好记录，项目经理或施工员抽检全部合格后再上报监理公司提请验收。
5、实行质量控制网络
为加强对工地现场和工厂的质量监督，公司实行三级质量控制网络，以相互制约，相互协调。第一是以工程主管、项目经理、工程师（技术负责人）在指挥过程中的质量控制网，第二是以技术质量和质检人员为主的工程工序间质量控制网，第三是以业务人员为代表（委托代理人）的业务部门对工程质量问题和甲方的意见等及时进行信息反馈形成对工程质量的第三级监督。
6、开展创全优工程活动为中心的质量教育，认真学习，贯彻执行国家、行业主管部门及本公司有关施工质量要求，接受业主监理的指导与监督管理，并对在保证工程质量上有突出成绩的班组及个人给予奖励，对出现严重质量事故者严惩不殆。
七、保证安全技术和文明施工的管理措施
1、在施工现场设立安全操作规程牌，施工人员熟知本工种的安全技术操作规程。
2、实行安全生产责任制，实行逐级安全技术交底的的制度。
3、特殊作业持证上岗，如电焊工。
4、建立定期安全检查制度并做记录。
5、开展班前安全活动，施工班每天都要对工人进行作业环境安全教育，安全交底，班前对所使用工具设备、作业环境做安全检查。
6、遵章守纪，严格执行操作规程。
7、施工人员要遵守土建施工单位的有关安全规定。
8、施工现场主要通道畅通，材料按规划堆放。
9、工地设置防火器材，严禁使用三炉（电炉、煤炉、火炉）。
10、施工现场设专职安全员进行监督和检查。
11、施工人员同时遵守土建施工单位的有关文明施工规定。
12、现场临街面禁止堆放杂物、机具等，保证道路畅通，车辆、人员安全流动。
13、构件加工主要在公司加工厂进行，施工现场使用的机具主要是电焊机、电钻等，将施工场所噪音减少到最低限度。
14、施工现场要求材料摆放整齐，做到工完料尽场地保持清洁。

15、对保护和改善环境有显著成绩的部门和个人应给予奖励，对造成“污染事故”给国家、集体和个人造成损害的，根据损害大小的情节分别给予批评教育经济制裁以至纪律处分。
（二）、成品及半成品的保护措施
2．1按照品种、规格、等级、工程号分类，进行坚置包装，并附产品合格证、说明书，并按安装示意图，包装时应采取防震，减震措施，弧面板不应在包装箱内窜动。包装质量应符合产品在正常条件下进行安全装卸、运输。
2.2在运输过程中应防湿，严禁滚摔碰撞，使用防滑木及垫衬，勿使石材表面与地面接触和磨擦，在施工过程，在水平及垂直运输过程中，无论是用机械还是人力搬运。均应采用保护施工，严禁划伤或碰伤材料部件。
2.3弧面板宜在室内贮存，室外贮存应有遮盖防潮措施。弧面板应按品种规格、等级或工程材料部位分别堆放。堆放时，应将正面加以保护，地面平整，深高适当，确保安全，板材应放置于干燥的地方，严禁与酸碱盐类物质接触，材料堆放时，应用木方加垫衬垫平。
（三）.安装过程安全保护措施
3.1施工操作人员都必须持有安全上岗证，佩戴好安全帽，禁止穿拖鞋。
3.2安装过程中对于石材的堆放应安全。
