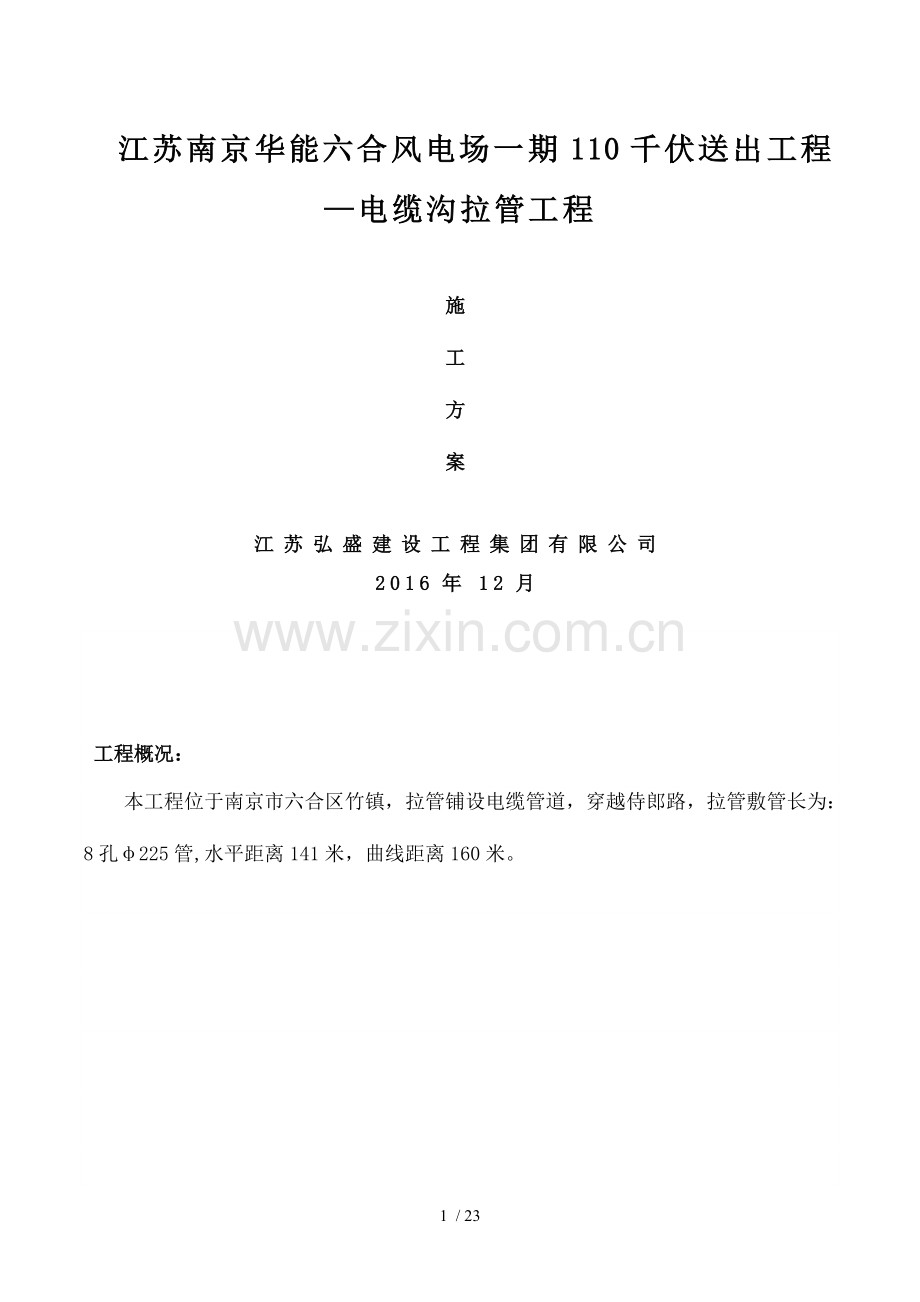

江苏南京华能六合风电场一期110千伏送出工程—电缆沟拉管工程

施
工
方
案

江苏弘盛建设工程集团有限公司
2016年12月

工程概况：
本工程位于南京市六合区竹镇，拉管铺设电缆管道，穿越侍郎路，拉管敷管长为：8孔φ225管,水平距离141米，曲线距离160米。

拉管平面位置图：

23 / 23
穿越侍郎路拉管轨迹图：

本工程设计采用水平定向钻穿越道路路基及地下管线,经我单位施工人员现场勘察存在以下1个重点问题：
1）本工程位于六合区竹镇侍郎路附近，地下管线复杂。
我方施工人员进场后须在甲方协调进行综合管线交底后，并办好开挖证明，对综合管线进行全面勘察，开挖探沟，标明位置和深度，避免在施工过程中对其无故破坏，造成一定损失。

一、施工工艺流程及施工准备
测量、轨迹设计 管材进场焊接
┌─────⑩─────┐
工作坑开挖 设备进场║安装调试 │导向孔施工│ 更换钻头 逐级扩孔 焊管拉管
①――――②――――③―――――④―――――⑤―――――⑥――――⑦――――⑧泥浆清运 撤场
1、测量定位放线
根据施工图及甲方要求管道轴线放出钻机安装位置线、管道两侧具体轴线位置及标高；在路面上放出轴线及标高，设计详细导向数据。
A、根据建设方要求入土点、出土点坐标放出钻机安装位置线、入土点、出土点具体位置及标高；在入土点、出土点间轴线上每隔5M或10M放出桩位及标高。
B、放线入土点、出土点位置左右偏差不超过10Cm，沿管线轴方向误差不超过40MM，并做出明显标记。
C、测量放线过程中做好各项记录，包括控制桩测量（复测）记录，转角处理方式、放线加桩记录。

2、管线复测
施工地点位于 六合区竹镇侍郎路附近 ，为了防止意外，首先对施工区域进行地下障碍物及管线复测，以确保下一步顺利施工。主要采用现场管线调查对地下金属和非金属管道进行复测，把管线种类、埋深、管材标示在现场和图纸上，并报甲方单位，由甲方协调组织相关管线单位有关人员复核并确认无误后进行下一步施工。根据现场管线资料调整管道轨迹，确定定向钻穿越剖面图，确保提前避开地下障碍物及管线。
3、场地准备
根据现场测量放线及管线复测结果确定，持施工图对出、入土点按施工要求维护，清理平整场地搭建施工设施，对开挖施工区进行围档，设置安全标识，落实现场水源、电源（需甲方单位提供）。钻机场地需硬化进行硬化处理。
4、定向钻穿越施工方案
设计管线敷设为8孔/φ200/MPP管，每段均采用一次导向、扩孔、拖管措施施工。
1、一次拖管主要程序是：挖工作坑 —— 打导向孔 —— 一次导向扩孔 —— 导向孔整形及高程、高差校正 —— 穿设管道(管道焊接及拖管) ——穿设管道(管道焊接及拖管)。
(1)挖工作坑、下管坑
首先将施工现场围挡，在施工管道两端挖工作坑和下管坑，工作坑、下管坑大小根据管径和管道埋深确定为入土点 2 米×2 米，出土点 2 米×1.5米，深度为原地形路面以下1.5米。坑内上部土方采用机械开挖，下部开挖用人工开挖。施工前先将地下管线查明，然后再进行施工。
在开挖过程中，采取钢制密挡土板对土壁进行支撑（横板紧贴槽帮，支撑撑在横板上）。以保证原有构筑物或底部建筑物安全，以便于工程进行操作，保证工程及人员安全。
1）支撑操作符合下列要求：
a槽帮必须铲除平整，槽板应紧贴槽帮；
b支撑及撑板必须互相紧贴牢固，且支撑高度应考虑下部工序方便；
c支撑长度一般比支撑未打紧前空间长2~6cm为宜，如支撑长度较短时可在端部加垫木垫板，严禁接长使用；
d沟槽支撑应经常检查，如发现支撑弯曲、松动、劈裂等迹象必须及时加固，雨后和春季化冻时尤其应加强检查。
2）支撑拆除
支撑、拆撑必须在有经验工人指导下进行，上下沟槽应设安全梯，严禁攀登。
2、钻机就位和调试
a、钻机及配套设备就位
按施工布置图及规范要求将钻机及附属配套设备锚固定在预定位置。钻机入土角调整到设计要求-15°。
b、泥浆配制
泥浆是定向穿越中关键因素，定向钻穿越施工要求泥浆性能高，泥浆性能主要有动、静切力、失水以及润滑等性能。根据施工经验，我们采取以下措施：
①按照事先确定好泥浆配比用一级膨润土加上泥浆添加剂等。所加剂符合环保。
②使用泥浆添加剂有：降失水剂、提粘剂和防塌润剂等。所加添加剂符合环保。
③为了确保泥浆性能，使膨润土有足够水化时间，在用量不改变情况下，采取两套泥浆储存罐，延长循环周期措施。
根据地质土层不同，泥浆配比也随之变化，并选用不同添加剂，以达到预期效果。基浆配制：5---8﹪预水化膨润土+碱（Na2CO3）搅拌后水化而成（充分水化能明显提高泥浆性能），碱用量根据水质情况具体确定。
在各个阶段配制方法如下（加量按重量比计算），这些泥浆配制方案都是针对粉质粘土提出，如果地质情况有变化，其配制方案也随之变化。
①导向孔阶段要求尽可能将孔内泥沙携带出孔外，同时维持孔壁稳定，减少推进阻力；其基本配方：基浆+0.2～0.4﹪增粘剂+0.3﹪降滤失剂。
②扩孔阶段要求泥浆具有很好护壁效果，防止地层坍塌，提高泥浆携带能力；其基本配方为+0.3～0.5﹪提粘剂+0.4﹪降滤失剂。
③扩孔回拖阶段要求泥浆具有很好护壁、携砂能力；同时还有很好润滑能力，减少摩阻和扭矩；其基本配方如下：基浆+0.3～0.5﹪提粘剂+0.4﹪降滤失剂+2～3﹪润滑剂。
④为了有效减少钻杆及地层之间摩擦阻力，泥浆泥饼质量很重要，泥饼薄而坚韧能够稳定孔壁，减少摩阻。我们在泥浆中加入高性能降滤失剂，控制失水，形成高质量泥饼。
根据地质情况和管径大小确定泥浆粘度。采用马氏漏斗测量泥浆粘度，每两个小时测一次。
回流泥浆处理：部分回流泥浆循环利用，另一部分经沉淀后采用泥浆车运至定地点排放。
c、钻机试钻
钻机安装后，应进行运转，检测各部位运行情况。
3、钻孔导向
a、钻进时入土角为-15°，入射角可根据现场条件调整。
b、导向孔根据设计曲线钻进，曲线半径由公式计算（根据钻杆弯曲系数调整）。
c、施工过程中，谨慎处理控向数据，并适当控制钻进速度，保证导向孔光滑。
d、由于每根钻杆方向改变量较小，为保证左右方向，在出入钻点之间没隔一根钻杆设一明显标记。每钻进一根钻杆，方向至少探测二次，对探测点要做好标记。认真记录钻进过程中持扭矩、推力、泥浆流量、泥浆压力、方向改变量。
e、导向孔完成后，根据钻孔轨迹和数据记录，确定此导向孔是否可用。轴线左右偏离控制在1％L（钻进长度）内，深度偏差控制在0.5％L（钻进长度）内。出土点偏差控制在0.5M内。
5、分级反孔成孔
钻孔工艺根据土质情况采用分级反拉旋转扩孔成孔，管道扩孔分别采用D300，D350……D500钻头分级反孔成孔。钻孔导向完成后，钻头在出土点出土，拆下导向钻头和探棒，然后装上D300扩孔器，试泥浆，确定扩孔器没有堵塞持水眼后开始扩孔。上钻头和钻杆必须确保连续接到位牢固才可回扩，以防止回扩过程中发生脱扣事故。
回扩过程中必须根据不同地层地质情况以及现场出浆状况确定回扩速度和泥浆压力，确保成孔质量。
为防止扩孔器在入孔过程中刀头摩掉和扩孔器桶体穿孔而造成扩孔器失效，扩孔器为进口钻机配套产品，采用高硬度耐摩合金作为入孔器切削刀头，入孔器桶体表面堆焊上耐摩合金，提高整个扩孔器强度和耐摩性。确保扩孔器能够完成扩孔作业。
6、管道回拖
完成D500扩孔后，确认在成孔过程完成后，孔内干净，没有不可逾越障碍后，立即进行管道回拖。回拖具体步骤如下：
① 管道组装、焊接、清管成后，在管端接上一个回拖封头，回拖耳鼻，根据钻孔在出入点对接坑之间曲线长度在管道另一端割除多余管子并做好封头。
② 组装好回拖支撑，将焊接好管道放置在砂包堆上，在回拖过程中减少回拖阻力，保护好管道，每20米左右放置一个沙包。
③把钻杆、D950扩孔器、回拖万向节、回拖管道依次连接成一体，仔细检查每一个连接螺栓，确保每一个环节连接牢固。
④慢慢转动钻杆，并给泥浆，确定方向节工作良好，扩孔器泥浆孔没有堵塞后开始回拖管道。
⑤在回拖过程中，专门安排人员巡线，防止管道在回拖过程中从沙包架上掉下来，在回拖过程中，现场准备一台挖机。
⑥在回拖过程中，协调指挥通讯要保持通畅。
记录回拖中扭矩、拖力、泥浆流量、回拖速度等值，出现异常立即报告；设专人观察沿线是否有漏浆现象，如有异常及时报告。
7、拉管应急措施
针对在拉管过程中可能出现施工故障，项目部成立应急技术小组，由项目经理直接负责，及建设单位、监理单位等主管领导及施工等相关专家保持24小时互动联系，一旦发生事故，项目部立即汇集相关技术人员，必要时汇报建设、设计、监理单位相关人员，召开专家论证会，及时调整方案，采用及时有效补救措施。
我部针对于施工过程中可能遇到事故制定相应应急措施如下：

施工可能出现故障
故障原因
应急措施
拉力、扭矩突然增大
钻进和拖管时及障碍物或其它管线相撞
立刻停止施工检查核对后确定安全方可施工
导向偏差太大
导向过程中遇到障碍物
分析障碍物位置，修改轨迹，避开障碍
信号干扰
分析原因避开干扰或采用有线导向
管线损坏
管线资料有误、钻孔有偏差
1、立即停止施工报有关单位抢修。2、配合有关单位抢修。3、分析原因立即采取补救措施。
卡钻
扩孔器遇到障碍
1、用挖机滑轮组顶拉式千斤顶把钻杆回拉。2、减慢扩孔速度，必要时更换小孔径扩孔器
扩孔过程中地面隆起
扩孔过程中土体吸水膨胀、挤土扩孔器扩孔过快
查明原因后更换泥浆或扩孔器
拉管过程中卡死
拉管遇障碍物或扩孔速度过快泥浆有大颗粒土
1、用挖机滑轮组顶拉式千斤顶把钻杆及管道回拉出。2、重新洗孔更换泥浆

二、施工工期及现场部署
施工工期：2016年 月 日~2016年 月 日
工期为： 天
1、 施工进度是设备能力、设备数量、施工人员经验、土质条件、场地条件等之综合体现，因此实际施工进度将结合实际作必要调整。

三、主要机械设备
1、GD—35型导向铺管钻机 1套
2、向导—5导向钻测控仪 1套
3、5T卡车 1辆
4、开挖机械设备 1套

四、施工质量管理措施
1、质量管理措施及管理网络
质量是我们立身之本，为确保分项工程优良目标，除运行，《ISO-9002》标准外，我们将建立完善质量管理网络采取行之有效管理手段措施来确保本工程优良目标实现。

a、 质量管理措施采取“二级监理，五步到位”。
二级监理：公司技术总监理。
业主委托监理单位。
五步到位：①操作要求交底到位。
②上、下工序交接到位。
③上、下班交接到位
④关键部位检查、验收到位
⑤现场检查验收到位

b、质量管理工作网络
质量网络明确每一个人，每一个岗位在质量管理工作所应该承担工作和责任，密切注意工程施工过程中所发生情况，分析产生问题因素，利用最佳对策，以确保工程保质保量完成。c.落实各项经济责任制
对工程管理人员加强定岗，定职教育，制定严格奖罚制度以加强工作责任感，消除各种可能发生不良后果隐患。
d.场容及现场标准管理
在确保质量及进度同时，认真执行有关规定，认认真真，切切实实做好文明施工。
2、针对本工程质量保证措施
1一般质保措施
A.施工组织设计必须经过现场监理审批后方可施工，遇到变更及时研究解决。
B.必须严格按照设计图放线，定位。开工前做好施工人员培训和施工技术、标准、质量要求及控制点详细交底，做到参及施工人员都能熟识技术质量要求。
C.强化质量教育，贯彻“质量第一”方针，开工前组织施工人员学习质量体系文件及施工技术要求，并做好记录；做到严格按照设计要求及规范规定施工，以良好工作质量来保证工程质量。
D.建立各项管理制度，使质保体系正常运转，施工中加强工序管理，各工种、各岗位严格把关，认真执行“三检制”，并做好详细记录。
E.施工严格执行《供电管道穿越工程施工及验收规范》，各岗位要严格做好相应工作，认真做好施工记录，报监理审查认可。
F.施工过程若出现质量问题，均应立即报告建设单位现场代表及监理，对质量补救措施，必须征得建设单位、监理、设计人同意后才可实施。
G.采用控向仪器对导向钻进行跟踪控制。保证导向按设计数据进行钻进。
2重要质控点
材料控制
A.各种材料要有产品质保书，出厂检验合格证等，并经我公司检验人员及监理验收合格够方可投入使用。任何未经验收合格材料不得投入使用。
B.组织专人进行材料采购，按照“质优、价廉、就近、及时”原则进行。
C.现场材料验收合格后，按照公司有关要求贮存和使用，以确保整个过程中不损坏、不变质和不丢失。

五、施工组织
项目经理 一名
工程技术负责人 一名
挖机驾驶员 1名
司钻 4名
钻工 12名
辅工 16名

六、安全、文明施工措施
㈠ 安全管理目标
一、本工程项目杜绝重大伤亡、设备、管线、消防事故。
二、本工程项目创建安全生产文明工地。
三、严格遵守国家各项政策、法令，有关安全生产单项法规《中华人民共和国建筑法》，及国家标准《建筑安全施工检查标准》（JGJ59—99）和施工地地方标准。
本工程将建立完整安全组织机构，确定分管安全生产项目负责人，规定职责和权限，对项目专职安全员及相关人员直至到班组和工人建立安全生产责任制，进行自下而上层层签约，明确各自职责和权限。
安全保证体系图

㈡ 现场安全管理措施

⑴ 工程施工中对地下管线需采取保护措施
①、事先调查地下管线详细位置、标高等，如有冲突及时及有关部门联系，确定补救方案。
②、严格控制顶管机施工参数，防止超、欠挖，施工参数以顶进速度和出土量为主要管理目标。
③、严格控制顶管机在穿越过程中纠偏量，以减小纠偏对土体扰动。
④、均衡连续施工，避免不必要停留。

⑵ 工程施工中对交通、人员保护措施

1、施工场地及设备占用道路部分设置施工标志，并围挡封闭。
2、测量人员在道路上进行跟踪测控时，必须穿交通警示背心,并有专人负责安全。
3、根据业主工期要求及进度情况，合理安排施工。
4、及时处理泥浆，避免泥浆大面积流淌。
5、安全用电及高压线保护：对施工沿线高压线将采取严格安全措施，并经管线单位认可，进行交底，项经部对施工作业班组进行安全技术措施交底，并落实到责任人。并签订高压线保护交底书，对高压线保护制订相关操作规程。
6、施工人员进入现场，须按公司要求统一工作制服，挂牌上岗。
⑶、其他现场安全管理
1、施工现场布置应符合防火、防台风、防触电等安全规定及文明施工要求，施工现场生产、生活办公用房、仓库、材料堆放场、修理间、停车场等应按业主批准总平面布置图进行统一布置
2、危险地点应悬挂按照GB2893—82《安全色》和GB4378—84《安全标志》规定标牌。施工现场设置大幅安全宣传标语
3、现场生产、生活区要设足够消防水源和消防设施网点，消防器材专人管理得乱拿乱动，并组成义务消防队，所有施工人员均熟悉并掌握消防设备性能和使用方法。
4、各类房屋、库棚、料场等消防安全距离符合公安部门规定，室内不得堆放易燃品；严禁在木工加工场、料库等处吸烟；现场易燃杂物，应随时清除，严禁在有火种场所或其近旁堆放。氧气瓶不得沾染油脂，乙块发生器必须有防止回火安全装置，氧气瓶及乙块发生器要隔离存放。
5、施工现场临时用电，严格按《施工现场临时用电安全技术规范》JGJ468—88有关规定执行。临时用电线路安装、维修、拆除，均由经过培训并取得上岗证电工完成，非电工不准进行电工作业。电缆线路应采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设电力线路其悬挂高度及线距符合安全规定，并应架在专用电杆上。室内配电柜、配电箱前要有绝缘垫，并安装漏电保护装置。各类电器开关和设备金属外壳，均设接地或接零保护。配电箱要能防火、防雨，箱内不得存放杂物并应设门加锁。检修电气设备时必须停电作业，电源箱或开关握柄上挂“有人操作、严禁合闸”警示牌或设专人看管。
现场架设电力线路，不得使用裸导线，临时敷设电线路，不准挂在钢筋模板和脚手架上，必须安设绝缘支承物。严禁用其他金属丝代替熔断丝。严禁乱接照明灯或其它用电器。
6、施工中如发现危及到地下构造物、地面结构物或有危险品、文物时，应立即停止工，待处理完毕后方可施工。
7对作业班实行讲评制度
安全生产讲评管理是本公司抓好班组基础管理一项重要制度。也是进行施工技术交底、强化安全教育一项措施。每日班前，班组长针对施工安全重点部位、分项操作规程进行重点讲评，宣传三不伤害原则，强化自我保护意识，同时，强调文明施工各项措施，讲评内容严格按照本企业文件执行。
8 施工现场安全设施验收
（1）对施工现场进场起重设备完好性进行验收，对特种操作人员进行验证。
（2）各类脚手架搭设结束以后，由保证计划规定要求，对脚手架检查、验收，合格后方可使用。
（3）对施工现场洞口、临边，高空作业防护措施，搭设完毕后进行检查、验收，并进行全过程保养检修和验收工作。
（4）对通风设备安装、噪声防护，有毒有害气防护计划和措施进行检查和验收。
（5）对各类安全重点部位监控计划、措施和人员配备进行检查、监控和验收。
⑷ 文明施工及治安消防
1、施工现场挂牌
施工现场出入口设置施工牌和施工平面图（规格尺寸按照市到政局标准），在设牌同时，还将设置施工现场卫生包干图、安全生产六大纪律、防火须知牌、安全生产无重大日记数牌、工地主要管理人员名单及监督电话号码。
2、施工现场道路及排水措施
施工现场通道路面必须平整，无坑塘、无积水。按施工组织设计实施，主要通道应为混凝土路面。
严格按规范设置排水系统，有总管和支管或排水明沟，排水明沟应宽于30cm，深度不小于40cm，明沟内壁须用水泥光滑或用砖块制作。排水明沟和市政管网接通处，须有窨井并有沉泥池。
严禁将泥浆排放在排水系统内。
3、施工现场各类设施布置隔离及设置护栏
施工现场各类设施将按施工组织设计平面图布置，凡以上设置涉及到大型设备、交通道路地段，必须设置隔离栏杆，以上设施及防护栏必须有2m以上安全通道。沉井和工作区域外沿1.0～1.5米四周封闭布置1.8米高钢制护栏。
4、施工现场材料堆放
施工现场材料堆放要有明确位置，水泥、澎润土必须进库，有防水垫仓板，砖块堆放要成垛，土方要有围护措施。各类钢筋、角钢、进排泥管、脚手管堆放整齐，明码标牌，并对每个堆放点树立铭牌。
本工程将在施工现场设置废料堆放点，确保施工现场零星材料、废料能够规范定点堆放。
5、设备管理
现场机械设备机容、机貌整齐，机械停放按照施工要求布置。中小型机械设备在室外施工均应配置防晒棚，做到定机、定人。现场机械设备安装使用将按照建设工程现场安全标准化管理标准中施工机械标准严格执行。
大型机械设备必须填写机械设备运行记录，其他设备须填写一般设备完好使用记录，记录齐全，完整真实。
设备进场要进行验收、登记、验收合格后机械设备方能使用。
6、治安
治安综合治理工作列入施工大纲，贯穿于施工全过程。落实治安综合治理领导责任，综合治理工作网络要上墙，完善安全防范制度，现场设施做到防范要求。施工工地应及本地区搞好共建联防工作，定期协商，充分利用地区力量共同做好施工期间治安保卫工作。开展“四防”（防火、防盗、防破坏、防治安灾害事故）为内容宣传教育。外来施工人员证件齐全（身份证、暂住证、就业证、健康证）。
7、消防
工地有消防管理网络，消防制度齐全，落实三级动炎审批手续。消防设备配备合理，性能完好可靠。消防栓、消防器材周围畅通不得堆物，消防器材应有专人负责维护管理。焊割作业点及氧气瓶距离不得少于10m，易燃易爆物品距离不得少于30m，使用时两瓶距离不少于5m，氧气瓶和乙炔瓶安全附件完整有效。
8、工地卫生
切实有效地做好工地卫生工作，严防各种流传病传入，生活区将按规定配备所需设施，生活区必须和施工现场隔离，生活垃圾分类堆放，集中处理。
9、施工现场开展文明施工宣传教育
工地生活区应设置宣传文明施工、企业文化和安全为主宣传栏，生活区必须配备宣传栏。
