活动板房加固施工方案

阿曼活动板房加固
施工方案

编制人:
审核人：
审批人：

一、工程概况
对于活动板房（生活区、办公区、食堂区），需考虑进行防风加固，确保在大风天气来临之际，活动板房的整体安全性。

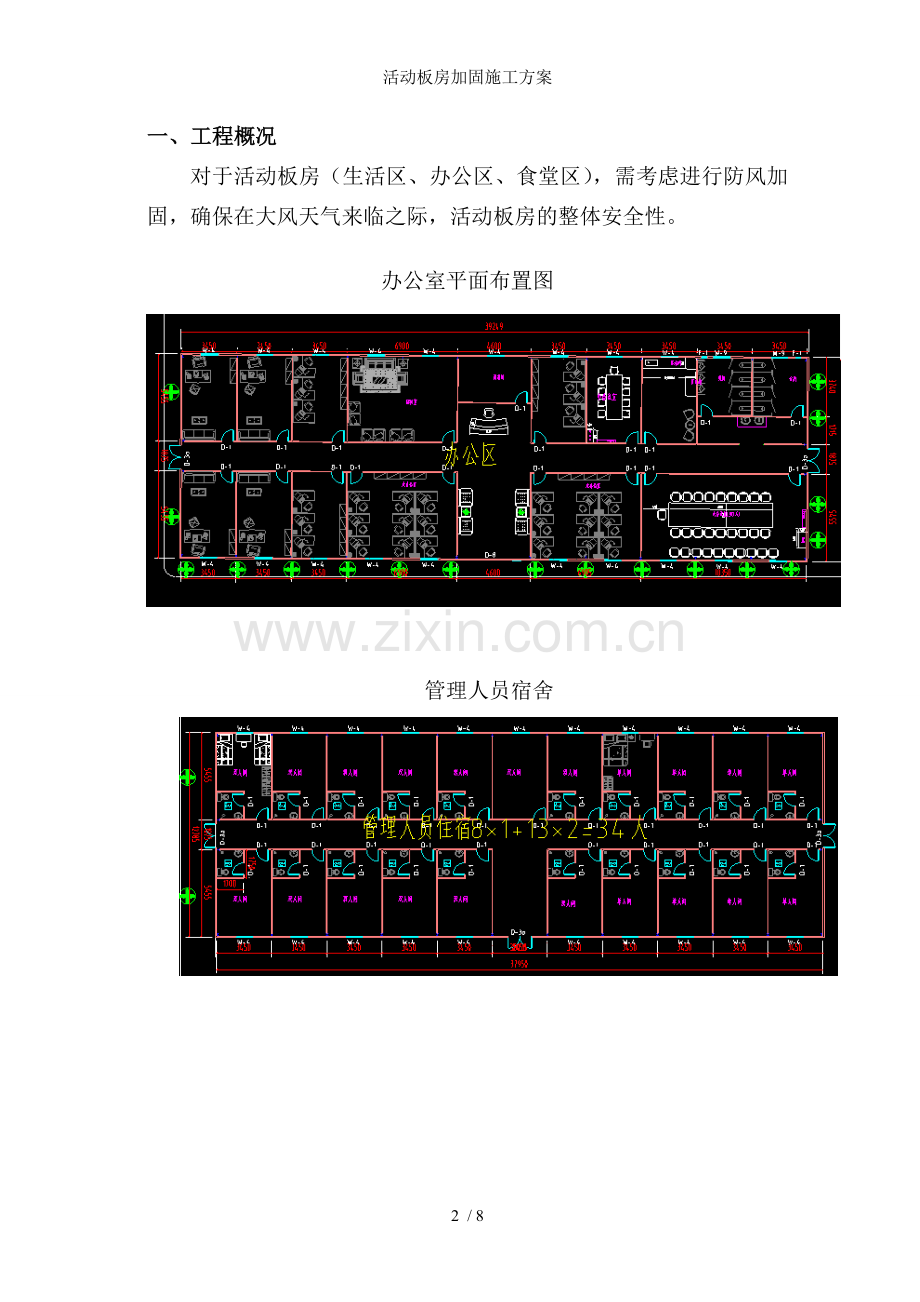

办公室平面布置图

管理人员宿舍

食堂平面布置图

工人生活区平面布置图

外籍工人生活区平面布置图

二、加固做法
本工程活动房加固的具体方法为：屋面采用纵横向钢管进行加固，横向钢管通过端部与Φ10钢丝绳相连，钢丝绳采用锁扣与钢管进行连接，基础采用50×50×4的镀锌角钢打入地面，打入长度为1.35米，角钢端部开圆孔，用花篮螺栓与角钢固定，花篮螺栓的另一端与钢丝绳固定。
1、根据本工程的实际情况，现场采用在地面打入1.5米长镀锌角钢，作为钢丝绳与地面的拉结点，角钢入土层的深度为1.35米，露出15cm的部分浇筑200×200×100mm（厚）的混凝土墩子，最上部的50mm的角钢外露，并预先开好Φ20的圆孔，预留的圆孔与花篮螺丝的一端固定，另一端与钢丝绳进行连接。镀锌角钢穿碎的陶砖需要重新购买陶砖进行铺设，具体详见附图一与①节点。
2、花篮螺栓的上部与钢丝绳连接，用钢丝绳锁扣进行固定，在固定钢丝绳之前应预先穿好Φ20的PVC线管，线管长度为1.5米，线管表面应提前刷好起警示作用的红白间隔油漆。基础部位的混凝土墩子也应刷好红白间隔的警示色，尽量避免安全隐患。
3、屋面采用纵横向钢管进行加固，其中纵向钢管在下，与屋脊方向平行，为避免纵向钢管对屋面彩钢板瓦楞造成损坏，在钢管安装前下部应垫设100×50的木方，木方长度不小于200mm，而后在木方上部铺纵向钢管，最后铺设横向钢管，屋脊处的横向钢管采用转向扣件进行连接，其他部位均采用直角扣件连接。
附图一：（基础角钢加固节点图）

4、花篮螺栓一端与预埋角钢开好的圆孔连接，另一端与钢丝绳连接，钢丝绳采用锁扣固定，且每处为2个锁扣，上部与钢管拉结的锁扣数量也为每处2个。连接节点详见下附图（角钢、花篮螺栓、钢丝绳连接节点图）。
5、钢丝绳与上部钢管连接的节点部位，在距钢管端头10cm的部位，焊接5cm长的镀锌圆钢短头，镀锌圆钢规格为Φ10，避免拉结钢丝绳向外滑移，具体详见节点2。
附图：节点2
附图：角钢、花篮螺栓、钢丝绳连接节点图

6、本项目屋面预计采用双向坡水，以宿舍区为例单面坡长约为6.4米，现场统一选用长度为7米的钢管，双坡交会处钢管连接选用旋转扣件，外侧挑出屋面的长度为20cm。钢管统一选用Φ48×3.0的规格，安装前刷好防锈漆与面漆，面漆颜色同屋面彩钢瓦颜色，确保同板房整体协调。
7、纵向加固钢管采用6米长，采用对接扣件连接，纵向钢管的连接接头应相互错开，每一面单坡设置三道通长纵向钢管，纵、横向加固钢管的连接采用直角扣件，具体详见屋面加固钢管布置图。
8、横向加固钢管的间距为3.45米（宿舍单间开间宽度），通过端头的拉结钢丝绳与地面的花篮螺栓相连。
9、屋面加固钢管应对每个扣件的螺丝进行紧固到位，并逐个检查。

附图：屋顶加固平面图

附图：活动房加固剖面图

三、材料准备
本项目涉与到的活动板房加固材料品种规格、数量见下表。
序号
材料名称
规格
备注
1
钢管
Φ48×3.0

2
转向扣件

3
直角扣件

4
对接扣件

5
花篮螺栓
Φ12

6
钢丝绳
Φ10

7
钢丝绳锁扣
Φ10

8
镀锌角钢
50×50×4

9
PVC线管
Φ20

10
防锈漆、面漆
/
钢管、PVC管

附图：花篮螺栓与钢丝绳锁扣选用

花篮螺栓 钢丝绳锁扣
