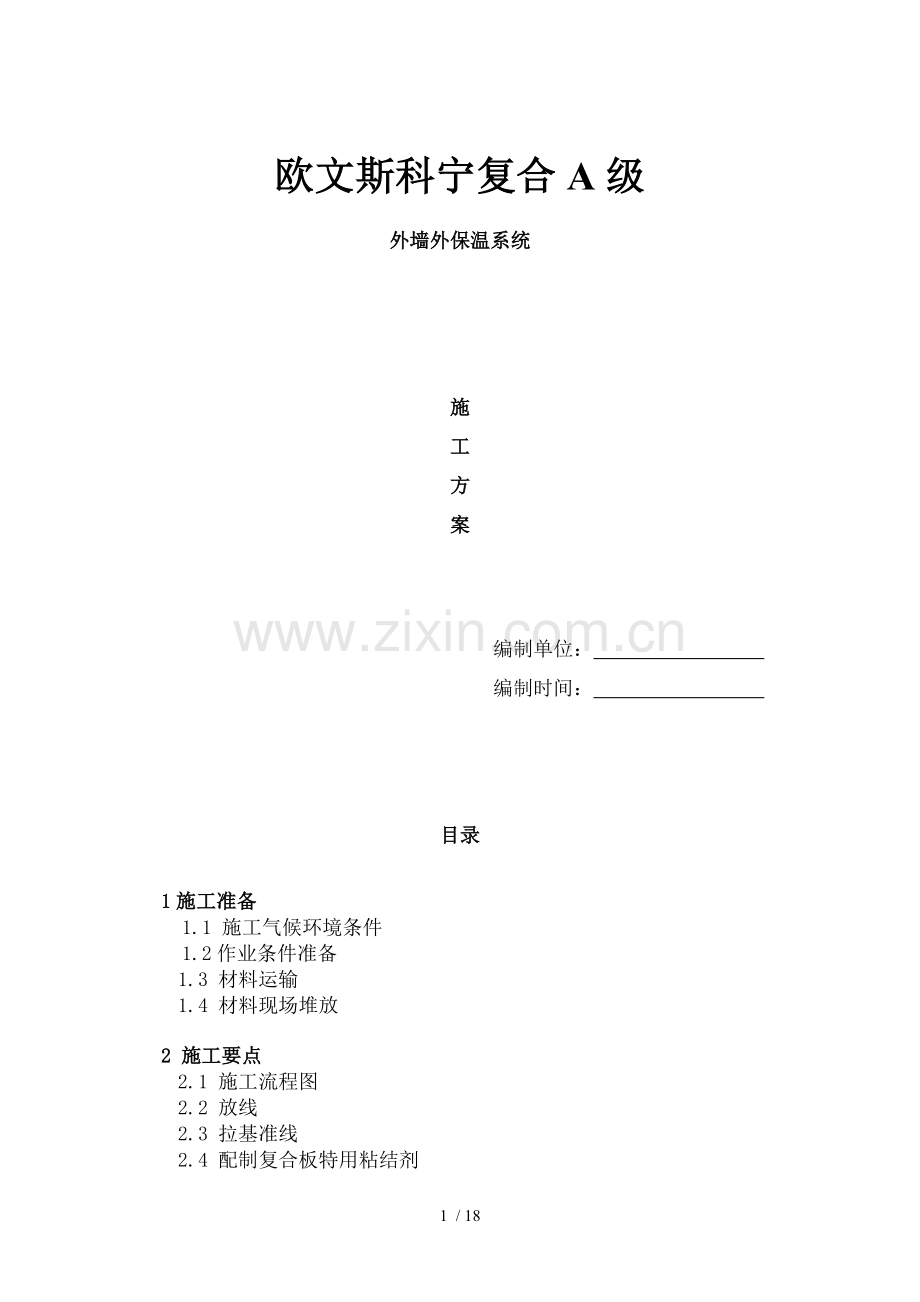

欧文斯科宁复合A级
外墙外保温系统

施
工
方
案

编制单位：
编制时间：

目录

1施工准备
1.1 施工气候环境条件
1.2作业条件准备
1.3 材料运输
1.4 材料现场堆放

2 施工要点
2.1 施工流程图
2.2 放线
2.3 拉基准线
2.4 配制复合板特用粘结剂
2.5 粘贴翻包网格布
2.6 粘贴复合板
2.7 复合板的找平
2.8系统锚固件安装
2.9 配制抹面砂浆
2.10 抹底层抹面砂浆
2.11 铺设网格布
2.12 抹面层抹面砂浆

3 质量控制及验收

4 安全、健康及文明施工

5 部分节点构造图

施工方案

1 施工准备
1.1 施工气候环境条件
1.1.1 基本要求
风力大于5级，不得施工。
即将下雨时、正在下雨时和下雨后湿度还很高时不能施工。
如施工中突遇降雨，应采取有效防护措施，防止雨水冲刷墙面；
1.1.2 夏季施工条件
除注意1.1.1条的基本要求外，还应当注意：
温度达到35摄氏度以上时，不得施工。一般建议夏季施工时间为上午7:00-10:00，下午3:00-6:30；上午不进行东山墙施工，下午不进行西山墙施工。
湿度太高（达到85％以上）时，不得施工，比如下雨前，下雨时和雨水刚刚停止时。
胶粘剂、抹面砂浆配制时，可以根据实际需要适当增加用水量1%~1.5%。
夏季施工，施工面应避免阳光直射，建议在脚手架上搭设防晒布，遮挡墙面。

1.1.3 冬季施工条件
除注意1.1.1条的基本要求外，还应当注意：
施工期间以及完工后24小时内，墙体基层及环境温度不应低于5摄氏度时。
1.2 作业条件准备
1.2.1 基层墙体
基层墙体经过工程验收达到质量标准，墙面的残渣和脱模剂清理干净，墙面平整度超差部分已剔凿或修补，伸出墙面的（设备、管道）联结件已安装完毕。各种管线，预埋件，预留空洞，支架已安装到位。
外保温施工的墙体基面的尺寸偏差应符合表1.1的规定。
表1.1　　墙体基面的允许尺寸偏差
工程做法
项 目
允许偏差
≤，mm
检验方法
砌体
工程
墙面
垂直度
每层偏差
4
2m托线板检查
全高偏差
≤10m
10
经纬仪或吊线、钢尺检查
＞10m
20
表面平整度
4
2m靠尺和塞尺检查
混凝土
工程
墙面
垂直度
层高偏差
≤5m
4
经纬仪或吊线、钢尺检查
＞5m
6
全高偏差
H/1000且≤30
经纬仪、钢尺检查
表面平整度
4
2m靠尺和塞尺检查

1.2.2门窗口
门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或附框安装完毕。
1.2.3 施工机具
外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、专用抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。

1.3 材料运输
复合A级板：运输过程中应当平放贴实，严防倾斜或弯曲放置，并采取措施及运输设备固定好；远离化学溶剂；避免风吹雨淋；不得重压猛摔或及锋利物碰撞，以免破坏和变形。
粘结剂、抹面砂浆、耐碱玻璃纤维网格布、机械固定件：在运输设备上应当整齐码装，包装不得破损；远离火源热源；不得使其受到扔摔、冲击、日晒雨淋等，以免影响使用。

1.4 材料现场堆放
复合A级板：材料在装卸过程中，应轻拿轻放，并贮存在室内清洁平整的地方，严防倾斜或弯曲放置，应当避免长期受重压。当复合板无法室内堆放，而采用露天存放时，应当保持原有塑料包装完好，并采取有效覆盖措施防止遭受雨淋。

特用粘结剂、面层聚合物砂浆、耐碱玻璃纤维网格布、机械固定件：应存放在室内阴凉处，不宜露天放置。应当防止及腐蚀性介质接触，不得受污染，要远离火源；存放场地应当干燥、通风、防冻。特用粘结剂和面层聚合物砂浆等未使用完物料的袋口需扎紧，严防露口放置。

所有材料应当按型号、规格分类贮存，贮存期限不得超过材料保质期。
2 施工要点

2.1 施工流程图

按下列工艺流程施工：

施工准备、材料准备

放 线

拉基准线
配特用粘结剂

粘贴翻包玻纤网格布

粘贴复合A级板

安装锚固件
配抹面砂浆
抹底层抹面砂浆

铺设网格布

抹面层抹面砂浆

外饰面作业

验 收

2.2 放线
根据建筑立面设计和外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰线条、装饰缝线等。

2.3 拉基准线
在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制复合板的垂直度和平整度。

2.4 配制复合板粘结剂
5.2.4.1搅拌方式 施工现场上配制特用粘结剂应采用手持式搅拌器在干净的塑料桶内搅拌，并应遵循随用随搅，及时使用的配制原则；每次配制不宜过多，以可操作时间内用完为宜。砂浆搅拌不应采用人工搅拌方式。

2.4.2配制方法 每次搅拌时先按水灰比1：5（重量比）进行配制，搅拌约5分钟，直到搅拌均匀，且稠度适中为止，粘结剂浆体搅拌完毕后在搅拌机或塑料桶内中静止熟化约5分钟后，再次搅拌1-2分钟方可使用。
整个粘结剂搅拌过程中除水以外，严禁添加任何其它物质。

2.4.3注意事项 如果使用一段时间后发现粘结剂浆体变干，无法施工，则应将该批料丢弃，严禁再次添加水搅拌后使用。拌好的料注意防晒避风，超过可操作时间后不准使用。

2.5 粘贴翻包网格布
2.5.1需翻包的部位 凡粘贴的复合板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处、穿墙管道预留空四周，墙体顶部及底部等），都应做网格布翻包处理。
2.5.2翻包网布尺寸裁剪 建议翻包部分宽度为80，即网格布裁剪宽度为160加复合板厚，
2.5.3翻包网格步施工法 先在翻包部位抹宽度80的粘结剂，厚约2毫米，然后压入80宽度的网格布，余下的甩出备用。翻包网格布翻过来后要及时地粘到复合板上。

2.6 粘贴复合板
2.6.1 板材切割:标准板尺面为1200*600,非标准板按实际需要的尺寸加工,可采用电热器切割器或美工刀现场切割。但必须注意切口及板面垂直,整块墙面的边角处应用最小尺寸超过300的复合板
2.6.2 粘贴方式 复合板的粘结方式由点框法和条粘法。点框法适用于平整度较差的墙面，条粘法适用于平整度好的墙面。
粘贴EPS板
●条点法:用抹子在每块复合板周边抹宽50mm特用粘结剂, 从边缘向中间逐渐加厚，最厚处达到10mm，然后再在复合板上如图所示抹3个厚10mm直径100mm的圆形特用粘结剂和六个厚10mm直径80mm的圆形特用粘结剂。（如图2.5所示）。

条点法粘贴复合板示意图
●条粘法：当基层墙面平整较好，亦可采用条粘法施工，如下图所示。

条粘法粘贴复合板示意图

2.6.3 粘贴面积 将配制好的特用粘结剂涂抹在复合板的背面，特用粘结剂挤压后厚度约为3mm，上墙后应用靠尺充分挤压、找平，确保粘结面积在40％以上。

2.6.4 复合板的排列 排板按水平顺序进行，上下应错缝粘贴，阴阳角处做错茬处理；复合板的拼缝不得留在门窗口的四角处。做法参见复合板排列示意图。
2.6.5粘板时注意事项 粘板时应轻柔、均匀地挤压复合板，随时用2m靠尺和托线板检查平整度和垂直度。注意清除板边溢出的胶粘剂，使板及板之间的板缝拼严，缝宽超出2mm时用相应厚度的聚苯片或发泡聚氨酯填塞。拼缝高差不大于1.5mm。

2.7 复合板的找平
因复合板存在难以打磨的特点，故对基层平整度要求及施工人员的施工操作水平要求较高；对于贴板后局部不平整区域，应选派专人用面层聚合物砂浆进行找平处理。

2.8系统固定件安装
固定件安装应至少在复合板粘贴24h后进行。打孔深度依设计要求，拧入或敲入锚固钉前应当清理孔内碎屑灰尘等，拧入或敲入固定件后应当及时用抹面砂浆覆盖钉帽。

2.9 配制抹面砂浆
配制要求和方法同特用粘结剂配制。
要做到计量准确，搅拌均匀。一次配制量应少于可操作时间内的用量。拌好的料注意防晒避风，超过可操作时间后不准使用。
2.10 抹底层抹面砂浆
复合板安装完毕24h,并安装好锚固件，且板面平整度经检查验收合格后进行抹面。
在复合板面抹底层抹面砂浆，厚度2～3mm。门窗口四角和阴阳角部位所用的增强网格布和翻包网格布等随即压入砂浆中。
对套管孔应当进行保护处理后再抹底层抹面砂浆。
2.11 铺设网格布
在抹面砂浆可操作时间内，将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆中，要平整压实，严禁网格布褶皱。铺贴遇有搭接时，搭接长度不得少于80mm。铺设网格布时应将整幅网格布沿水平方向拉直绷平，注意将内曲的一面朝向复合板。

2.12 抹面层抹面砂浆
在底层抹面砂浆凝结前抹面层抹面砂浆，厚度1mm～2mm，以覆盖网格布、微见网格布轮廓为宜。抹面砂浆切忌不停揉搓，以免形成空鼓。
在复合板安装后不能及时进行抹灰施工时，应制定相应的界面处理措施。
砂浆抹灰施工间歇应在自然断开处，如伸缩缝、挑台等部位，以方便后续施工的搭接。在连续墙面上如出现施工洞口等部位，面层抹面砂浆不应完全覆盖已铺好的网格布，需及网格布、底层抹面砂浆形成台阶形坡茬，留茬间距不小于150mm，以免后补洞时网格布搭接处平整度超出偏差，详见施工预留洞口修补方案。

3 质量控制及验收
3.1 外墙外保温工程施工前应按照经审查合格的设计文件编制外保温施工技术方案，并采用及施工方案相同材料和工艺制做样板件。施工中还应按GB50411《建筑节能工程施工质量验收规范》的要求对外墙节能构造或传热系数进行现场检测。
3.2 外墙外保温施工前门窗框、阳台栏杆和预埋件应安装完毕，并将墙上的施工孔洞堵塞密实。
3.3 外墙外保温施工应在基层处理、复合板粘贴、锚固件固定、玻纤网铺设和墙体热桥部位处理完后进行隐检，外饰面完成后进行验收。
3.4 各项目检查数量应符合以下要求：以每1000㎡划分为一个检验批，不足1000㎡也应划分为一个检验批； 每个检验批至少检查5处。
3.5　饰面层工程施工质量应符合GB 50210《建筑装饰装修工程质量验收规范》的有关规定。

主控项目
3.6　外墙外保温系统性能及所用材料，应符合国家和地方有关标准的要求。材料进场后，应做质量检查和验收，其品种、规格、性能必须符合设计要求。
检验方法：检查系统型式检验报告和材料的产品合格证，现场抽样复验。
3.7　复合板及墙面必须粘结牢固，无松动和虚粘现象。及基层墙体拉伸粘结强度不得小于0.10 MPa。采用涂料饰面，粘结面积率不小于40%；采用面砖饰面，粘结面积率不小于50%。
检验方法：观察；按JGJ 110的方法实测干燥条件下复合板及基层墙体的拉伸粘结强度；检查隐蔽工程验收记录。
3.8　锚固件数量、锚固位置、锚固深度和拉拔力应符合设计要求。并做锚固件现场拉拔试验
检验方法：观察；卸下锚固件，实测锚固深度；卡尺量。核查试验报告。
3.9 复合板的厚度必须符合设计要求，其负偏差不得大于3mm。
检验方法：用卷尺检查。
3.10 抹面砂浆及复合板必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝等缺陷。抹面砂浆及复合板拉伸粘结强度不得小于0.10 MPa。
检验方法：观察；按JGJ 110的方法实测样板件抹面砂浆及EPS板拉伸粘结强度；检查施工纪录。
3.11 饰面砖粘贴必须牢固，饰面砖粘结强度不得小于0.4 MPa。
检验方法：按JGJ 110的方法实测样板件饰面砖粘结强度；检查施工纪录。
3.12 外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。
检验方法：观察；核查隐蔽工程验收记录。
3.13 外墙传热系数应符合设计文件和相关规范的要求。
检验方法：检查设计文件和检测报告。

一般项目
3.14 复合板安装应上下错缝，挤紧拼严，拼缝平整。
检验方法：观察；检查施工纪录。
3.15 复合板安装允许偏差应符合表6.15的规定。
表6.15 复合板安装允许偏差和检验方法
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
3
用2m靠尺楔形塞尺检查
2
立面垂直
3
用2m垂直检查尺检查
3
阴、阳角垂直
3
用2m托线板检查
4
阳角方正
3
用200mm方尺检查
5
接茬高差
1.5
用直尺和楔形塞尺检查

3.16 玻纤网应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象，加强部位的增强网做法应符合设计要求。增强网的搭接长度必须符合规定要求。
检验方法：观察；检查施工纪录。
3.17 变形缝构造处理和保温层开槽、开孔及装饰件的安装固定应符合设计要求。
检验方法：观察；手扳检查。
3.18 外保温墙面抹面砂浆层的允许偏差和检验方法应符合下表的规定。
表4.18 外保温墙面层的允许偏差和检验方法
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
4
用2m靠尺楔形塞尺检查
2
立面垂直
4
用2m垂直检测尺检查
3
阴、阳角方正
4
用直角检测尺检查
4
分格缝(装饰线)直线度
4
拉5m线，不足5m拉通线，用钢直尺检查

4 安全、健康及文明施工
4.1 安全操作要求
4.1.1 施工人员应遵守施工现场各项安全生产、环境保护管理制度，服从现场的统一管理。进入现场必须戴安全帽。施工现场严禁上下抛扔工具等物品。
4.1.2 从事施工作业高度在2米以上时必须采取有效的高空作业防护措施，系好安全带，防止坠落。
4.1.3 必须对脚手架和吊篮进行安全检查，确认合格后方可上人。脚手架应满铺脚手板，并固定牢固，严禁出现探头板。
4.1.4 使用手持电动工具均应设置漏电保护器，戴绝缘手套，防止触电。

4.2 健康保障措施
4.2.1 施工人员应遵守国家或地方关于施工现场各项劳动保护、健康保障的管理制度，服从
现场的统一管理。
4.2.2 聚合物砂浆（胶粘剂和抹面砂浆）为粉末状材料，要求在进行及其相关的操作时，应当佩戴防护眼镜、口罩和手套。如果不慎有粉末或砂浆落入眼睛里，应当立即用清水冲洗几分钟；如果工人佩戴有隐形眼镜，应当先用清水冲洗1～2分钟，然后取下隐形眼镜，再继续用清水冲洗几分钟。如果不慎有粉末或砂浆及皮肤接触，应当立即用清水清洗。如果不慎吸入粉末，应当立即将该施工人员移至新鲜空气充足的合适场地，采取适当方法清理其呼吸道，如有必要，应当去医院进行处理或治疗。
4.2.3 耐碱玻璃纤维网格布由纤细的玻璃纤维编织而成，外加涂覆处理。由于在对其进行操作时，可能有细小纤维脱落，所以要求在进行及其相关的操作时，工人应当佩戴防护眼镜、口罩和手套。如果不慎及皮肤接触，导致皮肤发痒等，应当请医生处理。
4.2.4 机械固定件由螺钉和塑料胀塞套管组成。由于进行安装操作时，可能会由冲击电钻施工带来灰尘等，所以要求工人应当佩戴防护眼镜、口罩。如果不慎灰尘等落入眼或口中，应当立即用清水进行冲洗。

4.3 文明施工
4.3.1 施工人员应遵守国家或地方关于文明施工的各项的管理制度，服从现场的统一管理。
4.3.2 每道工序应做到活完脚下清，切割后的复合板边角料等应及时清理，并将废料放置到指定地点。
4.3.3 靠近居民生活区施工时，要控制施工噪声。夜间运输时，车辆不得鸣笛。

5．系统部分节点构造图

5.1 基本构造图

5.2 复合板排版示意图

5.3 门窗洞口翻包网格布安装图

5.4 固定件排版图

5.5 阴、阳角节点图

5.6 女儿墙及变形缝节点图

5.7 门窗部位节点构造图
2011.10.27
