满堂红钢骨架施工方案.doc

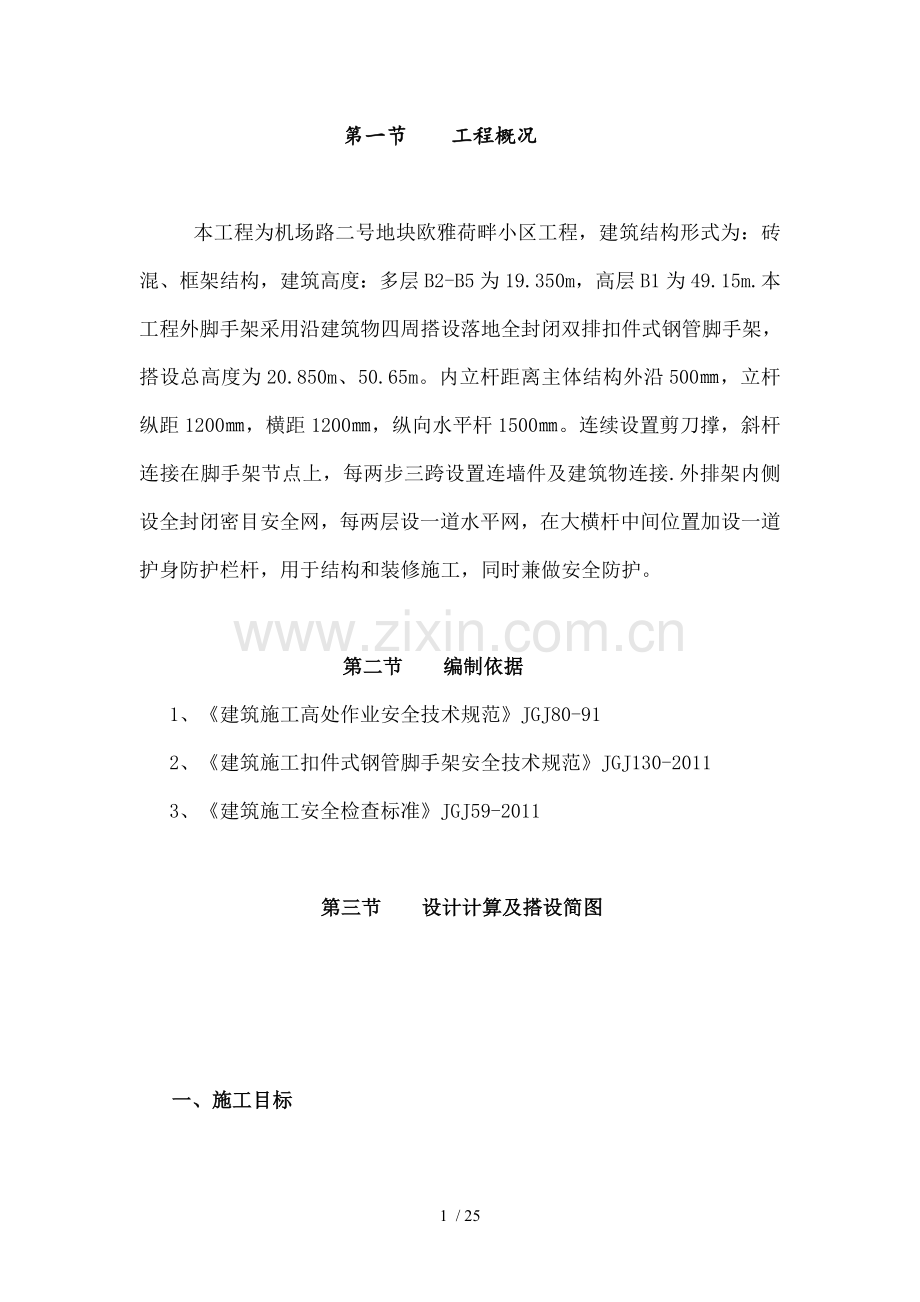

第一节 工程概况

本工程为机场路二号地块欧雅荷畔小区工程，建筑结构形式为：砖混、框架结构，建筑高度：多层B2-B5为19.350m，高层B1为49.15m.本工程外脚手架采用沿建筑物四周搭设落地全封闭双排扣件式钢管脚手架，搭设总高度为20.850m、50.65m。内立杆距离主体结构外沿500㎜，立杆纵距1200㎜，横距1200㎜，纵向水平杆1500㎜。连续设置剪刀撑，斜杆连接在脚手架节点上，每两步三跨设置连墙件及建筑物连接.外排架内侧设全封闭密目安全网，每两层设一道水平网，在大横杆中间位置加设一道护身防护栏杆，用于结构和装修施工，同时兼做安全防护。

第二节 编制依据
1、《建筑施工高处作业安全技术规范》JGJ80-91
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
3、《建筑施工安全检查标准》JGJ59-2011

第三节 设计计算及搭设简图

一、施工目标

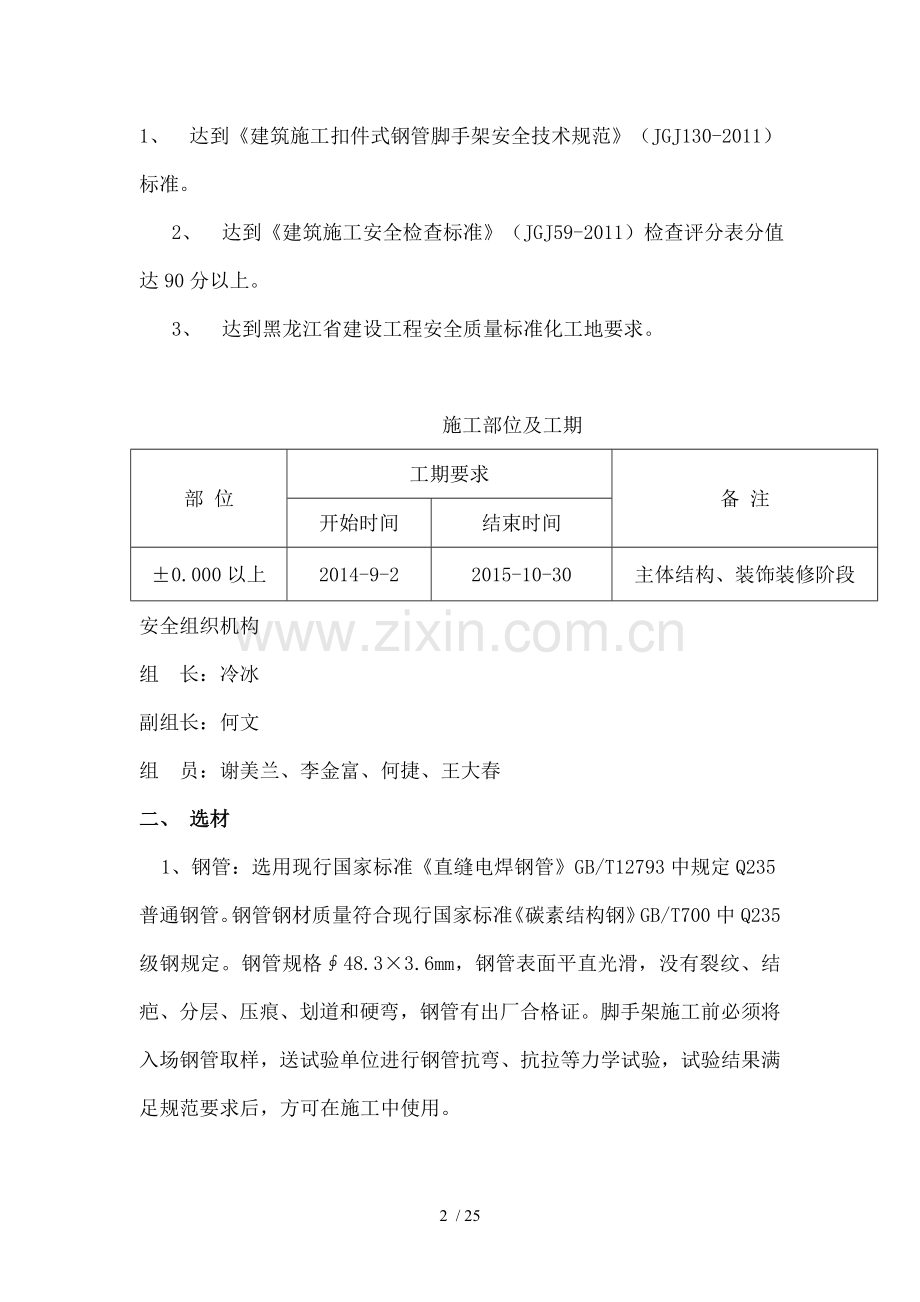

1、 达到《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）标准。
2、 达到《建筑施工安全检查标准》（JGJ59-2011）检查评分表分值达90分以上。
3、 达到黑龙江省建设工程安全质量标准化工地要求。

施工部位及工期
部 位
工期要求
备 注
开始时间
结束时间
±0.000以上
2014-9-2
2015-10-30
主体结构、装饰装修阶段
安全组织机构
组 长：冷冰
副组长：何文
组 员：谢美兰、李金富、何捷、王大春
二、 选材
1、钢管：选用现行国家标准《直缝电焊钢管》GB/T12793中规定Q235普通钢管。钢管钢材质量符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。钢管规格∮48.3×3.6mm，钢管表面平直光滑，没有裂纹、结疤、分层、压痕、划道和硬弯，钢管有出厂合格证。脚手架施工前必须将入场钢管取样，送试验单位进行钢管抗弯、抗拉等力学试验，试验结果满足规范要求后，方可在施工中使用。
2、钢管脚手架搭设使用可锻铸造铁质扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）规定，由有扣件生产许可证生产厂家提供，不得有裂纹、气孔、缩松、砂眼滑丝等锻造缺陷，扣件规格应及钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小平5mm。扣件在螺栓拧紧扭力矩达65N.m时，不得发生破坏。扣件必须取样送有相关国家资质试验单位，进行扣件抗滑力等试验，试验结果满足要求后方可在施工中使用。
搭设架子前钢管应进行保养，除锈并统一涂色，颜色力求环保美观。脚手架立杆、纵向水平杆、防护栏杆、踢脚杆统一漆红白色，剪力撑统一漆红白色。
3、木脚手板
木脚手板材质符合现行国家标准《木结构设计规范》GB5005中材质规定。脚手板厚度不小于50㎜，两端2直径不小于4㎜镀锌钢丝箍两道。
4、安全网选用应符合《安全网》（GB5725）规定。密目式安全网网目密度应满足不低于2000目/100cm2，做耐贯穿试验不穿透，1.6m×1.8m单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。安全网必须具有阻燃性，其续燃、阻燃时间均不得大于4S。安全网必须有产品生产许可证和质量合格证及准用证。
4、 连墙件采用钢管，其材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢规定。
三、 脚手架设计
1.总体设计
立杆纵距1200mm，横距1200mm，纵向水平杆步距1.5m，内立杆距结构混凝土外皮0.5m，连墙件及建筑物连接，连墙杆两步三跨设置。脚手架搭设总高度20.850m。外排架内侧设全封闭密目安全网。
2.基础设计
脚手架基础要分层夯实，达到坚实平整。采用强度等级C15混凝土进行硬化，厚度不小平100mm。脚手架底座底面标高高于自然地坪50mm。架子底部应设有冲天底座，立杆支设在扁铁底座底部4mm-5mm上，扁铁底座采用100mm×100mm×5mm钢垫板，上焊一根∮22钢筋头，伸入立杆内，起固定作用。扁铁底座在已硬化地基表面设置通长木垫板，木垫板规格为4000mm×200mm×60mm,扁铁支座按脚手架立杆纵距和横距铺放在木垫板上。在脚手架四周处设排见下图

3.立杆构造
（1）每根立杆底部应设置底座和垫板。
（2）脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
（3）首层立杆设置应为2米、4米、6米长度钢管依次排列，以上均为6米钢管对接见图

（4）拉杆及大横杆采用直角扣件连接，立杆上对接扣件交错布置，两根相邻立杆接头不设置在同步内，两个相邻立杆接头避免出现在同步同跨内，且在高度方向错开距离不小平500mm，各接头中心至主节点距离不大于步距1/3；见图

（5）当立杆采用搭接接长时，长度不小于1m，并应采用不小于2个旋转和扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。
（6）内立杆距结构外皮500mm。
（7）立杆必须用连墙杆及建筑物可靠连接。
（8）立杆顶端宜高出女儿墙上皮1m，宜高出檐口上端1.5 m。
4、 纵、横向扫地杆构造
（1）纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方立杆上。见图3-6
（2）脚手架底层步距为不大于2m，见图3－6。
5、 纵向水平杆构造
（1）纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。
（2）纵向水平杆采用对接扣件连接，其接头交错布置，两根相邻纵向水平杆接头不应设置在同步或同跨内，两个相邻接头在水平方向错开距离不应小于500mm，各接头中心至最近主节点距离不大于纵距1/3。见图3-7（a）、图3－5（b）。
（3）在纵向水平杆高度步距中间位置处加设一道纵向水平杆作为护身栏杆，护身栏杆必须和脚杆连接处锁死。

6、 横向水平杆构造
（1）每一主节点处必须设置一根横向水平杆，用直角扣件扣紧在纵向水平杆上，严禁拆除。
（2）作业层上非主节点处横向水平杆，宜根据作业层脚手板铺设需要，在两根立杆之间等间距设置一根小横杆，最大间距不大于纵距1/2。
（3）横向水平杆靠墙一端外伸长度为400mm，以满足铺两块脚手板要求。
（4） 横向水平杆轴线偏离主节点距离不大于150mm。
（5） 上下层小横杆在立杆处错开布置，同层相邻小横杆，立杆处相向布置。见图3－8。

（6）小横杆伸出外立杆长度不小平100mm。
7、 脚手板设置要求
（1）作业层脚手板应铺满、铺稳，离开墙面120-150mm。
（2）脚手板应设置在三根横向水平杆上。
（3）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度取130－150mm，两块脚手板外伸长度和不应大于300mm，靠墙一侧脚手板离墙距离不应大于150mm。拐角处两个方向脚手板应重叠旋转，避免出现探头板及空档现象，见图3－9（a）。
（4）脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆长度不应小平100mm，见图3-9(b)。
（5）作业层端部脚手板探头长度取150mm。脚手板探头采用直径3.2mm(10#)镀锌铁丝固定在支承杆件上。
（6）脚手板在作业层及其下一层铺设并随层上翻周转。整修架体上作业层不超过2层，铺板不超过3层。首层满铺一层脚手板，以上每隔12米（三层）铺一层脚手板。
8、 连墙件
为了增强脚手架侧向刚度及稳定性，在外脚手架及建筑物之间设置连墙件，设置说明如下：
连墙件采用刚性连接，墙件按二步三跨设置，垂直间距为3.0m（隔步设置），水平间距为4.05m。连墙杆用∮48.3×3.6mm钢管，它及脚手架、建筑物连接采用直角扣件双扣件及结构连接。如图在顶板上两柱间中点处，距结构外皮1.2m处预埋HPB235∮25钢筋，用∮48.3×3.6钢管及脚手架可靠拉结，见图。3-10
在脚手架转角处，及杠架柱上双向设置上述箍柱式拉杆。在建筑物首层设置两道连墙杆。连墙件横竖向顺序排列、均匀布置，及架体和结构立面垂直，并尽是靠近主节点（距主节点距离不大于30cm）。连墙杆扣件距离应大于10cm。底部第一根大横杆就开始布置连墙杆。

9、 剪刀撑及横向斜撑
（1）双排脚手架需设剪刀撑及横向斜撑。
（2）每道剪刀撑跨越立杆根数按表3－3规定确定。每道剪刀撑宽度不小平4跨，且不小平6m，斜杆及地面倾角宜在45º-60º之间。
剪刀撑斜杆及地面倾角α
45º

剪刀撑横跨越立杆最多根数Π
7

（3）脚手架沿外侧立面整个长度和高度上边疆设置单杆剪刀撑，斜杆及地面倾角按50º控制。
（4）剪刀撑斜杆接长采用搭接。搭接长度不小平1m，应等间距设置3个旋转扣件固定。端部扣件盖板边缘至杆端距离不小平100mm。
（5）剪刀撑斜杆应用旋转扣件固定在及之相交横向水平杆伸出端或立杆上，旋转扣件中心线至主节点距离不宜大于150mm。
（6）横向斜撑应在同一节间，由底至顶层呈之字形连续布置，在里外排立杆之间上下连续布置，斜撑固定在及之相交立柱或横向水平杆伸出端上。
（7）脚手架除拐角应设置横向斜撑外，中间应每隔6跨设置一道。

剪刀撑设计见图3－13。

10、 扣件
（1）螺栓拧紧扭力矩不应小平40N.m，且不应大于65N.m。
（2）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用直角扣件、旋转扣件中心点相互距离不应大于150mm。
（3）对接扣件开口应朝上或朝内。
（4）各杆件端头伸出扣件盖板边缘长度不应小平100mm。
11、 安全网架设
（1）脚手架外侧采用满挂全封闭式密目安全网。密目网采用1.8m×6m规格，用网绳绑扎在大横杆外立杆里侧，上下网之间拼接要严密。
（2）在架内高度1.5m处设首层平网为双层，往上每隔4步距设隔层平网，施工层应设随层网。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网，随作业层上升。
12、 作业层栏杆、挡脚板设置要求
（1）栏杆、挡脚板均应搭设在外立杆内侧，用扣件扣牢。
（2）上栏杆上皮高度为1.2m。
（3）挡脚板高度不小于180mm。
（4）中栏杆应居中设置。
栏杆、挡脚板构造，见图3-14。

13.防电避雷措施
（1）在高、低压线下方均不得拱设脚手架。脚手架外侧边缘及外电架空线路边线之间必须保持安全操作距离。最小安全操作距离应不小于表3-4规定。当条件限制达不到下表规定最小距离时，必须采取防护措施。
脚手架周边及架空线路边线之间最小安全距离 表3-4
外电线路电压等级（kv）
小于1
1-10
35-110
220
330-500
最小安全操作距离（m）

10

（2）采用避雷针及大横杆连通、接地线及整幢建筑物楼层内避雷系统连成一体措施。
（3）安装防雷装置，防雷装置冲击接地电阻值不得大于30Ω。
（4）避雷针共设置4根，避雷针用直径为25mm,壁压3mm镀锌钢管制作，设在四角脚手架立杆上，高出脚手架1.5m，并将所有最上层大横杆全部接通，形成避雷网络。
（5）接地线采用∮8镀锌圆钢，将立杆及建筑物楼层内避雷系统连成一体。接地线连接应保证接触可靠。在脚手架下部及立杆连接时，应用两道螺栓卡箍连接，并加设弹簧垫圈，以防松动，保证接触面不小于10cm2。连接时将接触表面油漆及氧化层清除，使其有金属光泽，并涂以中性凡士林。
（6）接地线及建筑物楼层内避雷系统设置按脚手架长度不超过50m设置1个，本工程脚手架南北侧各设置3个，共6个。位置不得选在人员经常走到地方以避免跨步电压危害和防止接地线遭机械损伤。同时应注意及其他金属物或电缆之间保持一定距离（一般不小平3m），以免发生击穿事故。
（7）接地线焊接长度应大于接地线直径6倍。接地装置完成后，要用电阻表测定电阻是否符合要求。
14、 安全通道
每个楼设置两个安全通道，尺寸为3m×3.6m（宽×高）、4.5m×3.6m（宽×高）,在出入口处再分别搭设6.0m×3m×4.1m（长×宽×高）、6.0m×4.5×4.1m（长×宽×高）双层防护棚，上铺60mm厚双层脚手架。防护棚两侧采用密目网封闭,见图3-15（a）（b）

脚手架平面布置

图3-16 脚手架搭设平面图

第五节 施工方法及工艺要求
脚手架搭设
1. 搭设总体要求
横平竖直，整齐清晰，图形一致，连接牢固，受荷安全，有安全操作窨，不变形，不摇晃。
2.搭设顺序
搭设准备---定位设置通长脚手板、底座---旋转纵向扫地杆---立杆---横向扫地杆---第一步纵向水平杆---第一步横向水平杆---连墙杆---第二步纵向水平杆---第二步横向水平杆---剪刀撑---铺脚手板---挡脚板及防护栏杆---挂安全网。
搭设要求及注意事项
3. 搭设准备
在搭设前，对脚手架基础部位要夯实、平整和进行混凝土硬化，并进行基础承载力试验，脚手架基础经验收达到合格标准。准备好搭设需要材料。
4. 搭设进度
脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
5. 放线铺垫板
（1）按立杆间距、排距要求放线、定位。根据构造要求在建筑物四周用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，做好立杆标记。
（2）底座、垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
6. 搭一步架
（1）自角部起依次向两边竖立杆，底端及纵向扫地杆扣接固定后，装设横向扫地杆并及立杆固定，每边竖起3-4根立杆后，随即装设第一步大横杆（及立杆扣接固定）和小横杆（靠近立杆并及大横杆扣接固定），校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架起始段。
（2）每搭完一步脚手架后，应校正步距、纵距、横距及立杆垂直度。
（3）按以上作业程序和要求向上搭设脚手架。
（4）在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架及主体结构连墙件可靠拉结后方可拆除。
7. 立杆搭设
（1）外径48mm及51mm钢管严禁混合使用。
（2）相邻立杆对接扣件不得在同一高度内，错开距离应不小于500mm。
（3）先搭内立杆后搭外立杆。每排立杆先立两头，再立中间一根，互相看齐后，立中间部分各立杆，内外立杆连线要及墙面垂直。立杆接长时，宜先立外排，后立内排。
（4）底部第一排立杆应按立杆搭设要求选择，不同长度钢管交错设置，至少有2m、4m、6m三种不同长度钢管作立杆。
（5）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
（6）当搭至有连墙件构造点时，在搭设完该处立杆、纵向水平杆、横向水平杆后，应立即设置连墙件，不得滞后超过两个步距。
（7）顶层立杆搭接长度不小平1m，采用三个旋转扣件固定，端部扣件边缘至杆端不小平100mm。立杆顶端应高出建筑物女儿墙顶1m。
8. 纵向水平杆和横向水平杆搭设
（1）搭设纵向、横向水平杆应满足本施工方案构造规定。
（2）同一步纵向水平杆必须四周交圈，用直角扣件及内外角部立杆固定。
（3）横向水平杆靠墙一端至墙装饰面距离不大于100mm。
9. 纵向、横向扫地杆搭设
纵向、横向扫地杆搭设应符合本施工方案构造规定。
9. 剪刀撑、横向斜撑搭设
（1）剪刀撑搭设应符合本施工方案构造规定，并随立杆、纵向、横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。
（2）剪刀撑采用6m长钢管，一根及立杆扣上。
（3）连墙杆和剪刀撑应及时设置，不得滞后超过两个步距。
10. 连墙件
（1）连墙件搭设应满足本施工方案构造规定。
（2）当施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。
（3）拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
（4）外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效临时拉结，在确保外架安全可靠。
11. 建筑物出入口处安全通道搭设
在出入口两侧内、外排武器处要采用双立杆，并高于门洞口1-2步，立柱用短管斜撑相互联系。上方悬空立杆下要设安全扣件，此处连接要加密，每步设置，同时在洞口边及其上设置剪刀撑。出入口处安全通道防护棚搭设应符合建筑物出入口处脚手架构造要求。
12. 扣件安装
（1）扣件规格必须及钢管外径相同。
（2）螺栓拧紧扭力矩不应小平40N.m，且不应大于65N.m。
（3）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用直角扣件、旋转扣件中心点相互距离不应大于150mm。
（4）对接扣件开口应朝上或朝内。
（5）各杆件端头伸出扣件盖板边缘长度不应小于100mm。
13. 作业层栏杆和挡脚板搭设
栏杆和挡脚板搭设应符合本施工方案构造规定。
14. 脚手板铺设
（1）脚手板铺设应符合本施工方案构造规定。
（2）脚手架里排立杆及结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
（3）纵向对接搭设脚手板时，对接处两侧必须设置横杆，并且绑扎牢固。
（4）脚手板探头应用直径3.2mm镀锌钢丝固定在小横杆。
（5）脚手板要求绑扎牢固，交接处平整，铺设时要选用完好无损脚手板，发现有破损要及时更换。
（6）自顶层作业层脚手板往下计，每隔12m（3层）满铺一层脚手板。
15. 防护设施要求
（1）脚手架外侧使用建设主管部门认证合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
（2）选用网绳系挂密目安全网，绑扎在大横杆外立杆里侧，要求严密、平整。作业层网高于平台1.2m，并在作业层下步架处设一道水平网。在架内高度1.5m处设首层平网，往上每隔4步距设隔层平网，施工层随设层网。
首层及上部结构每3层采用钢管搭设水平网，第一道网挑出6m，第二道以上挑出3m。

第六节 安全保证措施

材质及使用安全技术措施
施工中对使用材料必须进行严格筛选，钢管锈蚀变形严重、压扁或有裂纹严禁使用。禁止使用有脆裂、变形、滑丝等现象扣件。
对接扣件安装时其开口应向内，以防雨水进入，直角扣件安装时开口吵得向下，以保证安全。
各杆件端头伸出扣件盖板边缘长度不小平100mm。
扣件紧固程序不应小于40N.m，且不应大于65N.m。对接扣件抗拉承载力为3kN。扣件上螺栓应保持适当探查以程度。
严禁将外径48mm及51mm钢管混合使用。
第七节 脚手架搭设安全技术措施
1.脚手架搭设人员必须是经考核合格专业架子工。上岗人员定期体验，合格者方可持证上岗。凡患有高血压、贫血病、心脏病及其他不适应高空作业者，一律不得上脚手架操作。
2.脚手架搭设及拆除前，应层层落实技术交底，并传达至所有操作人员。
架子搭作业时，作业人员必须戴安全帽，系安全带，穿防滑鞋，不得带病或酒作业，并应遵守国家及哈尔滨市有关施工现场管理安全要求。
3. 脚手架基础必须经过夯实、硬化处理满足承载力要求，做到不积水、不沉陷。
4. 搭设过程中应划出工作标志区，禁止行人进入、统一指挥、上下呼应，动作协调，严禁在无人指挥下作业。当解开及另一人有关扣件时必须先告诉对方，并得到允许，以防坠落伤人。
5. 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
6. 脚手架及时及结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚架在每日收工前，一定要确保架子稳定。
7. 支架脚手架必须选用符合规定架设料具，在架子上作业不得走单杆，必须将安全带系在高处大横杆上。
8.脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
9. 结构外架子每搭设一层，由项目部安全员验收合格后方可投入使用。
10. 在搭建过程中，每日上班前应由安全员、架子班长及时检查现场安全状态每两步验收一次，检查施工现场是否存在安全隐患，及时提醒施工人员注意安全。
11. 如脚手架采取卸荷，卸荷钢丝绳通过梁上或墙上对拉螺栓孔及脚手架连接，严禁私自拆改。
12. 安全网及钢管必须绑牢，安全网在外立杆内侧。
13. 钢管脚手架应设置避雷针，分置于主楼外架四角立杆之上，并连通大横杆，形成避雷网络，并检测接地电阻不大于30Ω。
14. 外脚手架不得搭设在距离外电架空线路安全距离内，并做好可靠安全接地处理。
15. 脚手架搭设期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
