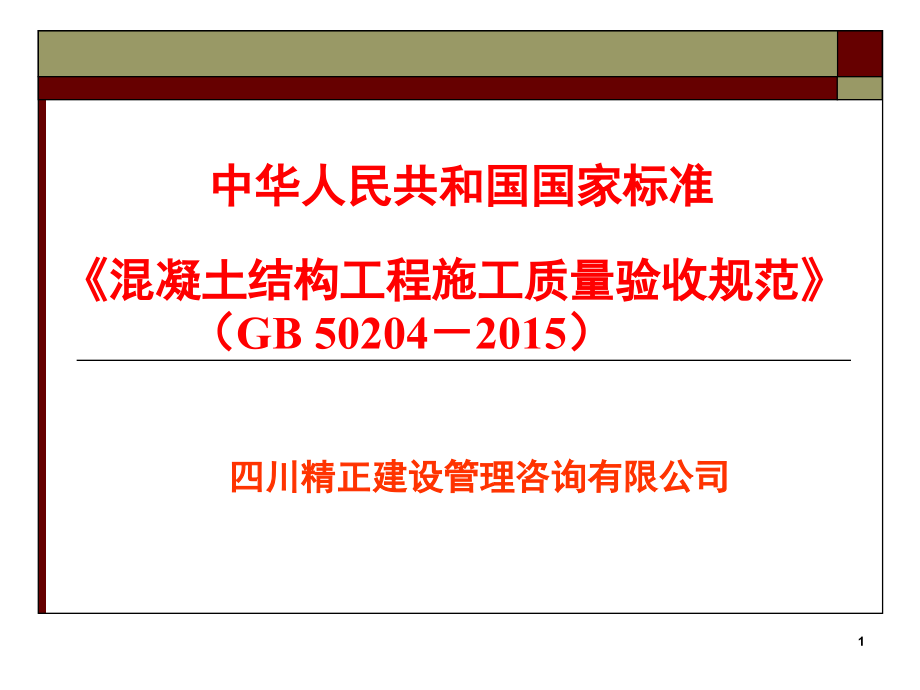

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,混凝土结构工程施工质量验收规范,（GB 502042015）,四川精正建设管理咨询有限公司,中华人民共和国国家标准,1,中华人民共和国住房和城乡建设部,公 告,第705号,住房城乡建设部关于发布国家标准混凝土结构工程施工质量验收规范的公告,现批准混凝土结构工程施工质量验收规范为国家标准，编号为GB50204-2015，自2015年9月1日起实施,。,其中，第4.1.2、5.2.1、5.2.3、5.5.1、6.2.1、6.3.1、6.4.2、7.2.1、7.4.1条为强制性条文，必须严格执行。,原国家标准混凝土结构工程施工质量验收规范GB50204-2002同时废止。,本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。,住房城乡建设部,2014年12月31日,2,1、我国混凝土施工及验收规范历次版本,1965规范：钢筋混凝土工程施工及验收规范,GBJ1065,1973 规范：钢筋混凝土工程施工及验收规范,GBJ1065 （1973修订版）,1983规范：钢筋混凝土工程施工及验收规范,GBJ20483,1992规范：混凝土结构工程施工及验收规范,GB50204-92,2002规范：混凝土结构工程施工质量验收 规 范,GB502042002 “,施工与验收规范分离,”,2011规范：混凝土结构工程施工质量验收 规 范,GB502042002 （2011修订版）,2015规范：混凝土结构工程施工质量验收 规 范,GB502042015,一、混凝土结构规范的历史,3,一、混凝土结构规范的历史,2002 混凝土结构工程施工质量验收规范是规范编制发展上的一个变化点，1992 年前，为“施工及验收规范”，既含施工要求又含验收要求。2002改 为“验收规范”，去掉了“施工要求”，将施工规范与质量验收规范实行了分离。,但此后几年，混凝土结构施工规范一直未出台,直到2011年才发布了混凝土结构工程施工规范 GB506662011。从2012年8月1开始实施。,本次混凝土结构工程施工质量验收规范GB50204 的修订虽是在施工规范GB50666颁布实施之后进行的，但两规范编制组进行了多次协调，施工规范GB50666 侧重于混凝土结构施工过程控制，强调质量检查；质量验收规范GB50204强化验收要求。两本规范既密切相关，又在功能上有区分。,4,2、,与之对应的,是,设计,及施工,规范：,钢筋混凝土结构设计规范BJG21-66,钢筋混凝土结构设计规范TJ10-74,混凝土结构设计规范GBJ10-89,混凝土结构设计规范GB50010-2002,混凝土结构设计规范GB50010-2010,混凝土结构施工规范,GB50666-2011,是混凝土结构施工过程质量控制规范。,是根据,混凝土结构设计规范,质量控制要求编制，两个规范内容联系比较紧密。,以上规范组成了混凝土结构从设计、施工到验收等质量控制的堡垒，是目前我国混凝土结构质量控制的重要依据。,一、混凝土结构规范的历史,5,3、,混凝土结构施工规范,（,GB50666-2011,）,的编制情况：,（1）规范在,总结,了我国,现有施工技术、成熟,的,操作经验,和,相关企业标准的基础上，参考国外先进经验和我国近年来先进施工技术,的基础上编制的,。,（2）规范,以“,保证,质量、技术先进、工艺合理、节约资源、保护环境”为基本原则，,是用,于我国,目前,现阶段混凝土结构施工,过程质量,的技术规范。,（3）,规范是我国混凝土,结构工程,施工的,通用性技术标准,，适用于建筑工程,混凝土结构的施工,，其他行业可参照执行。,一、混凝土结构规范的历史,6,一、混凝土结构规范的历史,（4）,规范章节设置基本上沿袭了GB50204的构架，包括11章及6个附录。,（5）,规范首次系统提出了高温施工和雨期施工的技术要求，将传统“冬季施工”章节扩展为“冬期、高温和雨期施工”,。,（6）,为减少施工过程对环境的污染和影响，,规范增加了：,节约资源保护环境,。,规范增设了“环境保护”一章,，主要是体现,以人为本的建设理念。（符合国家节能减排的方针和政策。）,7,一、混凝土结构规范的历史,（7）混凝土结构工程施工规范实施：,是建筑工程领域的重大变革，为混凝土结构工程的施工提供技术支持。,规范要求钢筋加工采用,专业化生产，可有效防控“瘦身钢筋”，减少钢材浪费，确保工程质量。,规范,提出工程质量控制要求，,有利于保证混凝土结构施工质量,，建筑工程的使用年限,。,严格按规范施工可减少工程事故，提高混凝土结构的安全性和耐久性。,8,一、混凝土结构规范的历史,（8）,施工规范积极推广,高强钢筋,、,高强混凝土,及相关,新材料,应用,，促进,了,质量提高，并,有效的,降低,了,材料消耗,和,工程造价，,减少了,材料生产对环境造成的污染。,（9）,施工规范加强了,节材,、,节水,、,节能,、,节地,与,环境保护,等要求，有利于减少建筑施工操作的能耗及对环境的影响，促进社会和谐,与,进步。,（10）,施工规范实施后，有利于提高全行业的技术水平。除具体的工艺操作标准外，各地方、施工企业不必编制混凝土结构施工规范，降低了整个行业的管理成本。,9,二、,混凝土结构工程施工质量验收规范 修订有关背景,近几年混凝土结构设计规范和施工规范都作了修订，是质量验收规范修订的主要依据。,结构设计规范应该做什么？（,结构功能目标,）*混凝土结构设计规范 GB50010-2010，自2011年7月1 日起实施。,工程施工规范应该怎么做？（,结构建造规则,）*混凝土结构工程施工规范 GB50666-2011，自2012年8月1 日起实施,质量验收规范做得怎么样？（,结构验收要求,）*混凝土结构工程施工质量验收规范 GB50204-2015，,自,2015年9月1 日,开始实施,三者相辅相成，既有统一性，又有不同的侧重点。学习工程质量验收规范必须了解设计和施工规范相 关要求，才能更好地理解质量验收有关条款的要求。,10,混凝土结构工程施工质量验收规范 修订有关背景,建筑工程施工质量验收统一标准,GB50300-2013,（2014年6月1 日起实施）,本次标准修订的主要内容是,：1 增加符合条件时，可适当调整抽样复验、试验数量的规定；2 增加制定专项验收要求的规定；3 增加检验批最小抽样数量的规定；4 增加建筑节能分部工程，增加铝合金结构、太阳能热水系统、地源热泵系统等子分部工程。5 修改主体结构、建筑装饰装修等分部工程中的分项工程划分；6 增加计数抽样方案的正常检验一次、二次抽样判定方法。,11,混凝土结构工程施工质量验收规范 修订有关背景,7 增加工程竣工预验收的规定；8 增加勘察单位应参加单位工程验收的规定；9 增加工程质量控制资料缺失时，应进行相应的实体检验或抽样试验的规定；10增加检验批验收应具有现场验收检查原始记录的要求。,新修订的建筑工程施工质量验收统一标准 GB50300-2013是建筑工程各专业验收规范编制的统 一准则，也是混凝土结构工程施工质量验收规范 GB50204-2015修订的主要依据,。,本次混凝土施工质量验收规范修订就是遵照统一 标准的规定新增加及修改了很多条款。,12,混凝土结构工程施工质量验收规范 修订有关背景,施工规范与质量验收规范目录比较,施工规范 质量验收规范,1 总则；1 总则；,2 术语；2 术语；,3 基本规定；3 基本规定；,4 模板工程；4 模板分项工程；,5 钢筋工程；5 钢筋分项工程；,6 预应力工程；6 预应力分项工程；,7 混凝土制备与运输；7 混凝土分项工程；,8 现浇结构工程；8 现浇结构分项工程；,9 装配式结构工程；9 装配式结构分项工程；,10 冬期、高温和雨期施工；,10 混凝土结构子分部工,程验收。,11,环境保护。,13,混凝土结构工程施工质量验收规范 修订有关背景,质量验收规范2002版与2015版比较,2002版(2011)2015版,1 总则 1 总则,2 术语 2 术语,3 基本规定 3 基本规定,4 模板分项工程 4 模板分项工程,5 钢筋分项工程 5 钢筋分项工程,6 预应力分项工程 6 预应力分项工程,7 混凝土分项工程 7 混凝土分项工程,8 现浇结构分项工程 8 现浇结构分项工程,9 装配式结构分项工程,9 装配式结构分项工程,10 混凝土结构子分部工,程,10 混凝土结构子分部工程,14,混凝土结构工程施工质量验收规范 修订有关背景,质量验收规范2002版与2015版比较,2002版,2015版,附录A 质量验收记录,附录A 质量验收记录,附录B 纵向受力钢筋,附录B 预制构件结构性能,检验,的最小搭接长度,附录C 预制构件结构性,附录C 结构实体混凝土同条件养护试,件强度检验 能检验方法,附录D 结构实体检验,附录D 结构实体混凝土,用同条件养护试件强度,检验,回弹-取芯法强度检验,附录E 结构实体钢筋保护,附录E 结构实体钢筋层,保护层,厚度检验,层厚度检验,附录F 结构实体位置与尺寸偏差检验,2015版与2002版对比：删去1个附录，新增2个附录,15,混凝土结构工程施工质量验收规范 修订有关背景,验收规范本次修订的主要内容,(与2002版及2011修订版比较),1、完善了验收基本规定；,2、增加了认证或连续检验合格产品的检验批容量扩大规定；,3、删除了模板拆除内容；,4、增加了成型钢筋等钢筋应用新技术的验收规定；,5、增加无粘结预应力筋全封闭防水的验收规定；,6、增加了预拌混凝土的进场验收规定；,7、完善了预制构件进场验收规定；,8、增加了回弹-取芯法检验结构实体混凝土强度的方法。,9、增加了结构位置与尺寸偏差的实体检验规定。,16,混凝土结构工程施工质量验收规范,（一）完善了验收的“基本规定”,规范第3章为“基本规定”，修改和增加内容的条 款如下：,3.0.1,混凝土结构子分部工程可划分为模板、钢 筋、预应力、混凝土、现浇结构和装配式结构等,分项工程,。各分项工程可根据与生产和施工方式相一 致且便于控制施工质量的原则，按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。,【说明】,原2002版规定混凝土结构子分部工程可分 为：现浇结构子分部工程、预制装配式结构子分部、预应力混凝土子分部，现均不再作为特定的子分部 工程列出，只作为混凝土结构子分部工程下的分项 工程。验收层次划分更清晰，验收人员级别也下移。,17,混凝土结构工程施工质量验收规范,3.0.2,检验批应由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收。分项工程应由专业监理工程师组织施工单位项目专业技 术负责人等进行验收。混凝土结构子分部工程应由 总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收，,设计单位项目负责人应参加,。未实行监理的建筑工程，建设单位应履行监理 单位职责。（,新增加条文,）,【说明】,检验批验收前，施工单位应完成自检，对 存在的问题自行处理，然后填写“检验批或分项工 程质量验收记录”的相应部分，并由项目专业质量 检查员在检验批质量检验记录中签字，然后由监理 工程师组织，严格按规定程序进行验收。,18,混凝土结构工程施工质量验收规范,3.0.5,检验批的质量验收应包括实物检查和资料检查，并应符合下列规定：1 主控项目的质量经抽样检验均应合格；2 一般项目的质量应经抽样检验合格，当采用计数抽样检验时，除本规范各章有专门规定外，其合格点率 应达到80%及以上，且不得有严重缺陷；3 应具有完整的质量检验记录，重要工序应具有完整 的施工操作记录。（,原3.0.5和3.0.6合并修改条文,）,【说明】实物检查包括,：,1)对原材料、构配件和 器具等产品的进场复验，应按进场的批次和产品的抽 样检验方案执行；,2)对混凝土强度、预制构件结构性 能等，应按国家现行有关标准和本规范规定的抽样检 验方案执行；,19,混凝土结构工程施工质量验收规范,资料检查包括：,原材料、构配件和器具等的产品 合格证(质量合格证明文件、规格、型号及性能检测 报告等)及进场复验报告；施工过程中重要工序的自 检和交接检记录；抽样检验报告、见证检测报告、隐蔽工程验收记录等。,20,3.0.6,检验批抽样样本应随机抽取，并应满足分布均 匀、具有代表性的要求，抽样数量除本规范另有规定 外，不应低于本规范表3.0.6的规定。（,新增条文,）,表3.0.6 检验批最小抽样数量,【说明】,目前对施工质量的检验大多没有具体的抽样方案，样本选取的随意性较大，有时不能代表母体的质量情况。本条规定随机抽样应满足样本分布均匀、抽样具有代表性及最小抽样数量等要求。,混凝土结构工程施工质量验收规范,21,混凝土结构工程施工质量验收规范,对抽样数量，本规范根据混凝土结构工程施工的特点，已在相应章节给出绝大部分检验批的抽样数量，遵行即可。对未规定检验批的抽样数量的，可按表 3.0.6确定抽样数量。表3.0.6是依据建筑工程施工质量验收统一标准GB50300-2013给出的。,3.0.7,不合格检验批的处理应符合下列规定：1 不合格的材料、构配件、器具及半成品不得使用；2 混凝土浇筑前施工质量不合格的检验批，应返工、返修，并应重新验收；（,新增条文,）,【说明】,本条规定了不合格检验批的处理原则。允许返工、返修后及按有关规定处理后应重新验收。,22,混凝土结构工程施工质量验收规范,(二)增加了认证或连续检验合格产品的检验批容量 放大规定,3.0.8,满足下列条件之一时，材料进场验收时检验批 的容量可按本规范的有关规定扩大：1 获得认证的产品。2 来源稳定且连续三次批次的抽验检验均一次性检 验合格。,当上述两个条件都满足时，检验批容量只扩大一次。,当扩大检验批后的检验出现一次不合格情况时，应按扩大前的检验批容量重新验收，并不得再次扩大检验 批容量。（,新增条文,）,【说明】,本条规定的目的是在确保产品质量的前提 下，尽量减轻进场检验的工作量，降低质量控制的社 会成本。,23,混凝土结构工程施工质量验收规范,“获得认证”是指产品通过了合法的“认证机构”的产品认证，有认证机构颁发的“认证证书”。产 品认证制度是各国通行的保证产品的质量和安全、维 护消费者的切身利益的方法。经过认证的产品，意味 着其产品的生产设备、人员配备、质量管理等环节对 质量控制的有效性，产品质量是稳定且有保证的。,连续三次检验均一次合格，同样意味着该产品的质 量具有一定的稳定性，检验批的容量可扩大。,3.0.9,同一厂家生产的同批材料、构配件，用于同期 施工且属于同一工程项目的多个单位工程时，可合并进行进场验收。（,新增条文,）,【说明】,本条规定是针对单位工程规模不大的项目，同批进场材料可能用于同一项目多个单位工程的情况，以避免同批材料多次重复验收。见新建筑工程施工 质量验收统一标准GB50300-2013第3.04条。,24,混凝土结构工程施工质量验收规范,5.1.2,钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：（,新增条文,）,1 获得认证的钢筋、成型钢筋；,2 同一工程、同一厂家、同一牌号、同一规格的钢筋，连续三次进场检验均一次检验合格。,【说明】,我国已有专业的钢筋产品认证机构，如中冶（北京）冶金产品认证有限公司等。认证又分强 制性认证和自愿性认证，钢筋产品认证属后者。,6.1.2,预应力筋、锚具、夹具、连接器、成孔管道 进场检验，当满足下列条件之一时，其检验批容量可 扩大一倍：（,新增条文,）,1 获得认证的产品；,2 同一工程、同一厂家、同一牌号、同一规格的产品，连续三次进场检验均一次检验合格。,25,混凝土结构工程施工质量验收规范,7.2.3,水泥、外加剂进场检验，当满足下列条件之 一时，其检验批容量可扩大一倍；（,新增条文,）,1 获得认证的产品；,2 同一工程、同一厂家、同一牌号、同一规格的 产品，连续三次进场检验均一次检验合格。,增加检验批容量可放大的规定，旨在鼓励使 用通过产品认证的材料或选取质量稳定的生产 厂家的产品，能更好的保证工程质量。,26,混凝土结构工程施工质量验收规范,(三)删除了模板拆除的验收规定,老验收规范,4.3模板拆除，主控项目4.3.1、4.3.2、4.3.3；一般项目4.3.4、4.3.5共5条均删除。,在施工规范GB50666-2011中，第4章模板工程中 有：4.5 拆除与维护，对模板拆 除与维护的相关要 求有明确规定，且模板拆除属于施工过程，不宜作为模板工程的验收内容加以要求。因此新验收规范 删去“4.3 模板拆除”，避免与施工规范重复。,但执行时应注意，模板拆除虽不参与混凝土结构质量验收，但应遵照现行国家标准混凝土结构工 程施工规范GB50666的“4.5 拆除与维护”有关规 定执行。,27,混凝土结构工程施工质量验收规范,(四)增加了成型钢筋应用的验收规定,5.2.2,成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果应符合 相关标准的规定。,对由热轧钢筋制成的成型钢筋，可按下列要求减少进场检验项目：（,新增加条文,）,1 当有施工方或监理方的代表,驻厂监督加工过程,，并提供原材钢筋力学性能检验报告时，可仅进行,重量 偏差检验,；,2 对采用专业化加工模式，并提供原材钢筋力学性能检验报告时，可仅进行重量偏差检验；此时对同一 工程、同一类型、同一原材钢筋来源、同一组生产设备生产的成型钢筋，连续三次进场检验均一次检验合格时其检验批容量可扩大一倍。,28,混凝土结构工程施工质量验收规范,检查数量,：同一工程、同一类型、同一原材钢筋来源、同一组生产设备生产的成型钢筋，检验批量不应大于30t。每批抽取3个试件进行重量偏差检验，再取其中2个试件进行拉伸屈服强度、抗拉强度、伸长率检验。,检验方法,：检查质量证明文件和抽样复验报告。,【说明】,成型钢筋的类型指箍筋、纵筋、焊接网、钢筋笼等；同一原材钢筋来源指成型钢筋加工所用 钢筋为同一企业生产；同一组生产设备指成型钢筋 加工的设备同一。,“专业化加工模式”指具有钢筋力学性能检验手段，工艺流程合理，采用成套自动化钢筋加工设备的成 型钢筋加工方式。,29,混凝土结构工程施工质量验收规范,成型钢筋进场的,质量证明文件,主要为：产品合格证、产品标准要求的出厂检验报告和成型钢筋所用原材钢 筋的第三方检验报告。,对成型钢筋所用原材钢筋，可参照本规范及相关专 业规范的规定在成型钢筋生产企业进行检验，其检验 报告在成型钢筋进场时可不提供，但应在生产企业存 档保留，以便需要时查阅。,考虑到目前成型钢筋生产的实际情况，本条规定检 验批量不应大于30t。,当每车进场的成型钢筋包括不同类型时，可将多车 的同类型成型钢筋合并为一个检验批进行验收。对不同时间进场的同批成型钢筋，当有可靠依据时，可按一次进场的成型钢筋处理。,30,混凝土结构工程施工质量验收规范,(五)增加无粘结预应力筋全封闭防水的验收规定,6.2.4,处于三a、三b环境条件下的无粘结预应力筋 用锚具系统，应按现行行业标准无粘结预应力混凝 土结构技术规程JGJ 92的相关规定检验其防水性能，其检验结果应符合该标准的规定。（,新增条文,）,检查数量,：同一品种、同一规格的锚具系统为一批，每批抽取3套。,检验方法,：检查质量证明文件和抽样复验报告。,【说明】,锚具系统防腐分一般防腐和全封闭防腐，对处于三a、三b类环境条件下的无粘结预应力锚具系 统，采用全封闭体系可有效保证其耐久性。,无粘结预应力混凝土结构技术规程JGJ 92-2004，要求对全封闭体系应进行不透水试验，安装后的张拉 端、固定端及中间连接部位在不小于10kPa,（,约1m水 头）静水压力下，保持24h不透水。当用于游泳池、水 箱结构时，可按设计要求的静水压力检验。,31,混凝土结构工程施工质量验收规范,混凝土结构设计规范GB50010-2010把混凝土结构的环境类别划分为五类，见规范表3.5.2。,表3.5.2 混凝土结构的环境类别,32,混凝土结构工程施工质量验收规范,6.5.4,锚具的封闭保护措施应符合设计要求。当设计 无要求时，外露锚具和预应力筋的混凝土保护层厚度 不应小于：一类环境时20mm，二a、二b类环境时 50mm，三a、三b类环境时80mm。（,修改条文,）,检查数量：在同一检验批内，抽查预应力筋总数的 5%，且不应少于5处。,检验方法：观察，尺量检查。,【说明】,为确保暴露于结构外的锚具和外露预应力筋能够正常工作，应防止锚具和外露预应力筋锈蚀，为此，应遵照设计要求执行，并在施工技术方案中作 出具体规定，并且需满足本条的规定。锚具和预应力筋的混凝土保护层厚度应分两步进行 检查：在封锚前应检查封锚模板的安装质量，混凝土浇筑后应复查封锚混凝土的外形尺寸，确保锚具和预应力筋的混凝土保护层厚度满足本条的要求。,33,混凝土结构工程施工质量验收规范,(六)增加了预拌混凝土的进场验收规定,7.3.1预拌混凝土进场时，应检查质量证明文件。,检查数量：全数检查。（,新增条文,）,【说明】,预拌混凝土是指在搅拌站（楼）生产的、通 过运输设备送至使用地点的、交货时为拌合物的混凝 土。预拌混凝土GB/T14902-2012对预拌混凝土 的技术要求、试验方法、检验规则进行了规定。,预拌混凝土的质量证明文件主要包括,：混凝土配合比通知单；混凝土质量合格证；强度检 验报告；混凝土运输单以及合同规定的其他资料。由 于混凝土的强度试验需要一定的龄期，强度检验报告 可以在达到确定混凝土强度龄期后提供。,预拌混凝土所用的水泥、骨料、掺合料等均应参照 本规范的有关规定进行检验，其检验报告在预拌混凝 土进场时可不提供，但应在生产企业存档保留，以便 需要时查阅使用。,34,混凝土结构工程施工质量验收规范,参照,混凝土结构工程施工规范GB 506662011,7.6.7,采用预拌混凝土时，供方应提供混凝土配合比通知单、混凝土抗压强度报告、混凝土质量合格 证和混凝土运输单；当需要其他资料时，供需双方 应在合同中明确约定。预拌混凝土质量控制资料的 保存期限，应满足工程质量追溯的要求。,【说明】,本条根据各地施工现场对采用预拌混凝土的管理要求，规定了预拌混凝土生产单位应向工程 施工单位提供的主要技术资料。其中混凝土抗压报 告和混凝土质量合格证应在32天内补送，其他资料 应在交货时提供。本条所指其他资料应在合同中约定，主要是指当工程结构有要求时，应提供混凝土 氯化物和碱总量计算书、砂石碱活性试验报告等。,35,混凝土结构工程施工质量验收规范,由于预拌混凝土一般在商品混凝土,搅拌,站生产，运至工地坍落度易损失，影响混凝土的工作性。,特别是泵送 高强混凝土，进场时应检查其工作性指标。,可参照：混凝土结构工程施工规范GB 506662011,7.6.8,混凝土坍落度和维勃稠度的质量检查应符合 下列规定：,1 坍落度和维勃稠度的检验方法，应符合现行国家 标准普通混凝土拌合物性能试验方法GB/T50080 的有关规定；,2 坍落度、维勃稠度的允许偏差应分别符合表 7.6.8的规定；,3,预拌混凝土的坍落度检查应在交货地点进行,；,4,坍落度大于220mm的混凝土，可根据需要测定其 扩展度，扩展直径的允许偏差宜为,30mm。,36,混凝土结构工程施工质量验收规范,表7.6.8 混凝土拌合物稠度的允许偏差 （mm）,混凝土拌合物的工作性应以坍落度或维勃稠度表示，,坍落度适用于塑性和流动性混凝土拌合物，维勃稠度 适用于干硬性混凝土拌合物。,其检测方法应按现行国 家标准普通混凝土拌合物性能试验方法 GB/T50080 的规定进行。,对自密实混凝土、泵送混凝土的工作性还需要测量其扩展度指标。,37,混凝土结构工程施工质量验收规范,38,39,混凝土结构工程施工质量验收规范,维勃稠度的测试方法,维勃稠度的测试方法是将混凝土拌合物按规定方 法装入坍落度筒内、捣实、装满刮平后，将坍落度 筒垂直向上提起，把透明圆盘转到混凝土圆台体顶 面，放松定位螺丝，降下圆盘，使其能轻轻接触到 混凝土表面，开启振动台，同时计时，记录当透明 圆盘底面布满水泥浆时所用时间，即为该混凝土拌 合物的维勃稠度值。,此方法适用于骨料最大粒径不超过40 mm，维勃 稠度在530 s之间的混凝土拌合物的稠度测定。,混凝土拌合物流动性按维勃稠度大小，可分为4级：超干硬性（31 s）；特干硬性（3021 s）；干 硬性（2011 s）；半干硬性（105 s）。,混凝土拌合物维勃稠度越大，其坍落度越小。,40,混凝土结构工程施工质量验收规范,高强混凝土应用技术规程JGJ/T281-2012,5.1拌合物性能,5.1.1泵送高强混凝土拌合物的,坍落度、扩展度、倒 置坍落度筒排空时间和坍落度经时损失,宜符合表 5.1.1的规定。,表5.1.1 泵送高强混凝土拌合物的坍落度、扩展度,、,倒置坍落度筒排空时间和坍落度经时损失,41,混凝土结构工程施工质量验收规范,倒置坍落度筒排空时间测定方法,见 高强混凝土 应用技术规程JGJ/T281-2012附录A。,要点如下,：,倒置坍落度筒应安放在专门的台架上，小口端应设 置可快速开启的封盖，距地面不小于500mm。混凝土拌合料分二次装入和挿捣，上端口用刮刀刮 去多余混凝土并抹平。,打开小口端封盖，同时用秒表记录从开盖到混凝土 料全部排空时的时间tsf。,从装料到打开封盖应在150s内完成。,试验应进行两次，取平均值为试验结果,并应符合下 式规定：,|tsf1 tsf2|0.05tsf,m,式中：tsf,m两次试验排空时间的平均值；,tsf1，tsf2两次试验分别测得的排空时间。,42,混凝土结构工程施工质量验收规范,(七)完善了预制构件进场验收规定,9,装配式结构分项工程,9.1,一般规定,9.1.1,工厂生产的预制构件应按本章的规定进行进场 验收，现场制作的预制构件应按本规范各章的规定进 行验收。（,新增条文,）,【说明】,工厂生产的预制构件，进场验收时作为产 品进行验收。,现场制作的预制构件，如有监理对制作全过程进行监督，则与其他现浇混凝土结构施工并无本质区别，故按本规范各章的规定进行验收即可。,由专业企业在施工现场制作，但监理未对制作全过 程进行监督，仅参与构件成品验收的预制构件，其验收同工厂生产的预制构件。,43,混凝土结构工程施工质量验收规范,9.1.2,预制构件结构性能检验应符合国家现行相关 产品标准及设计的有关要求。,预应力混凝土预制构件应进行结构性能检验。对大 型预应力混凝土简支受弯构件可只进行抗裂和挠度检 验；对生产数量较少的预应力混凝土简支受弯预制构件 可不进行结构性能检验。对不做结构性能检验的构件，施工和监理单位应作首件构件过程检查和验收。,预制构件的结构性能检验要求和检验方法应符合本 规范附录B的有关规定。（,新增条文,）,【说明】,本条主要适用于工厂生产的预制构件。对 现场生产的预制构件，考虑到有监理全过程监督生产，一般可不进行结构性能；如需进行，可由施工、设计、监理各方商议确定。,44,混凝土结构工程施工质量验收规范,对于批量生产的，有产品标准的预制构件，其结构 性能检验应按相关产品标准执行。当设计有专门要求 时，也可按设计要求进行结构性能检验。,本规范从控制预制构件质量，并尽量减少检验量的 角度出发，要求预应力混凝土简支受弯预制构件应定期进行结构性能检验。,大型预应力混凝土简支受弯构件一般指跨度大于18m 的构件；生产数量较少是指该批混凝土构件的体积在100m3以内或数量在100件以内。,对不做结构性能检验的构件，施工和监理单位应参 与首件构件生产的过程检查和验收。,本规范的附录B给出了预制构件的抗裂、变形及承载 力性能的检验要求和梁、板类简支受弯构件的结构性 能检验方法。,45,混凝土结构工程施工质量验收规范,9.1.3,在连接节点及叠合构件浇筑混凝土之前，应进 行隐蔽工程验收，其主要内容应包括：,1混凝土粗糙面的质量，键槽的规格、数量、位置；,2钢筋的牌号、规格、数量、位置、间距等；,3钢筋的连接方式、接头位置、接头数量、接头面积 百分率等；,4钢筋的锚固方式及锚固长度（,新增条文,）,5预埋件、预留管线的规格、数量、位置。,【说明】,本条的验收内容涉及采用后浇混凝土连接及采 用叠合构件的装配整体式结构，故将此内容列为隐蔽工 程验收内容。后浇混凝土处钢筋既包括预制构件外伸的钢筋，也包 括后浇混凝土中设置的钢筋，在浇筑混凝土之前验收是 为了确保其连接构造性能满足设计要求。,46,混凝土结构工程施工质量验收规范,9.1.4,装配式结构采用焊接、螺栓连接等连接方式 时，其材料性能及施工质量验收应符合现行国家标 准钢结构工程施工质量验收规范GB 50205和 钢筋焊接及验收规程JGJ 18的相关规定。,【说明】,在装配式结构中，常会采用钢筋或钢板焊 接、螺栓连接等“干式”连接方式，因其涉及结构 安全，故应从严控制其施工质量；钢材、焊条、螺 栓等产品或材料应按批进行进场检验，施工焊缝及 螺栓连接质量应按现行国家标准钢结构工程施工 质量及验收规范GB 50205、钢筋焊接及验收规 程JGJ 18的相关规定进行检查验收,。,47,混凝土结构工程施工质量验收规范,9.1.5,装配式结构的接缝防水性能及施工质量应 符合设计要求和国家现行相关标准的要求。,【说明】,装配式结构的接缝防水施工是非常关键 的质量检验内容，应按设计及有关防水施工要求进 行验收。考虑到此项验收内容与结构施工密切相关，故列入本规范,。,48,混凝土结构工程施工质量验收规范,9.2,预制构件,9.2.1,对工厂生产的预制构件，进场时应检查其质量证 明文件。预制构件的质量应符合设计、本规范及国家 现行相关标准的要求。（,主控项目，修改条文,）,检查数量：全数检查。,【说明】,本章的预制构件包括在工厂生产和施工现场 制作的构件。装配式结构分项工程可按楼层、结构缝 或施工段划分检验批。工厂生产的预制构件，进场验收时应检验其质量证 明文件和表面标识。,质量证明文件包括,：产品合格证和混凝土强度检验 报告，需要进行结构性能检验的预制构件，尚应提供 有效的结构性能检验报告。（,结构性能检验主要有：承载力、挠度、抗裂或裂缝 宽度检验,）,49,混凝土结构工程施工质量验收规范,9.2.4,预制构件应有表面标识。（,新增条文,）检查数量：全数检查。,检验方法：观察。,【说明】,预制构件表面的标识应清晰、可靠，以确 保能够识别预制构件的“身份”，并在施工全过程 中对发生的质量问题可追溯。,预制构件表面的标识内容一般包括,：生产单位；构件型号；生产日期；质量验收标志等。如有必要，尚需通过约定标识表示构件在结构中安装的位置和 方向、吊运过程中的朝向等。,50,混凝土结构工程施工质量验收规范,9.2.6,预制构件的尺寸偏差及预留孔、预留洞、预埋件、预留插筋、键槽的位置偏差应符合表9.2.6 的规定。,对于施工过程中临时使用的预埋件中心线位置及 预制构件的粗糙面处相关尺寸偏差可按表9.2.6的规 定放大一倍执行。对形状复杂或设计有特殊要求的 构件，其尺寸偏差应符合设计要求。,检查数量,：按同一生产企业、同一品种的构件，不超过100个为一批，每批抽查构件数量的5%，且 不少于3件。,【说明】,本条给出的预制构件尺寸偏差和预制构 件上的预留孔、预留洞、预埋件、预留插筋、键槽 位置偏差的基本要求。如根据具体工程要求提出高 于本条规定时，应按设计要求或合同规定执行,。,51,混凝土结构工程施工质量验收规范,52,混凝土结构工程施工质量验收规范,53,混凝土结构工程施工质量验收规范,9.2.7,预制构件的粗糙面的质量及键槽的数量应 符合设计要求。,检查数量：全数检查。,检验方法：观察。,【说明】,装配整体式结构中预制构件与后浇混凝土 结合的界面统称为粗糙面，粗糙面一般要求在预制 构件上设置，有时还需要设置键槽并配置抗剪或抗 拉钢筋等以确保结构连接构造的整体性设计要求。,54,55,混凝土结构工程施工质量验收规范,参考,装配式结构的新发展,装配式结构指工业化方式生产的预制混凝土 构件或部件，运输到施工现场后，在建筑实体位置上 装配、连接而形成的混凝土结构。,装配式建筑体系特点：标准化设计、工厂化生产、装配化施工、一体化装修、系列化配套。,上世纪80年代初，由建设部推动在我国曾出现过 一轮建筑工业化高潮，旨在改善传统的现场湿作业为 主方式，提高工业化生产水平。当时兴建了不少装配 式大板建筑结构，装配式工业厂房结构等。,2006年6月建设部发布国家住宅产业化基地试行 办法，建立了国家住宅产业化基地。其目的就是要 培育和发展一批符合住宅产业现代化要求的龙头企业，研究开发住宅建筑体系和通用部品体系，促进住宅生 产走新型工业化发展道路。,56,57,58,混凝土结构工程施工质量验收规范,(八)增加了回弹-取芯法检验结构实体强度方法,10.1,结构实体检验,10.1.1,对涉及混凝土结构安全的有代表性的部位应 进行结构实体检验。结构实体检验的内容应包括,混凝 土强度、钢筋保护层厚度、结构位置与尺寸偏差,。,结构实体检验应由监理工程师组织施工单位实施，并见证实施过程。施工单位应制定结构实体检验专项方案，并经监理单位审核批准后实施。除结构位置与 尺寸偏差外的结构实体检验项目，应由具有相应资质的检测机构完成。,【说明】,根据国家标准建筑工程施工质量验收统一标准GB50300-2013的规定，在混凝土结构子分部工程验收前应进行结构实体检验。,59,混凝土结构工程施工质量验收规范,结构实体检验的范围仅限于涉及结构安全的重要部 位，结构实体检验采用由各方参与的见证抽样形式，以保证检验结果的公正性。,考虑到目前的检测手段，并为了控制检验工作量，本条规定,混凝土强度、钢筋保护层厚度、结构位置与 尺寸偏差,3个结构实体检验项目。,结构实体检验应由监理工程师组织并见证。,混凝土强度、钢筋保护层厚度应由具有相应资质的 检测机构完成，结构位置与尺寸偏差可由专业检测机 构完成，也可由监理单位组织施工单位完成。,对结构实体进行检验，并不是在子分部工程验收前 的重新检验，而是在相应分项工程验收合格的基础上，,对重要项目进行的复核性检查,，核实结构混凝土实体 强度、受力钢筋位置、结构位置与尺寸等质量指标的 真实性，以强化质量验收，确保结构安全。,60,混凝土结构工程施工质量验收规范,施工单位应编制实体检验专项方案，并经监理审核 批准后实施。结构实体混凝土同条件养护试件强度检 验方案应在施工前编制，其他检验方案应在检验前编 制。,10.1.2,结构实体混凝土强度应按不同强度等级分别 检验，,检验方法宜采用同条件养护试件方法；当未取 得同条件养护试件强度或同条件养护试件强度检验不 符合要求时，可采用回弹-取芯法进行检验,。,采用同条件养护试件法时应符合本规范附录C的规 定，采用回弹-取芯法时应符合本规范附录D的规定。,同条件养护试件的等效养护龄期不宜小于按日平均 温度逐日累计达到600d时所对应的龄期，日平均 温度为0及以下的龄期不计入，且不应小于14d。,冬期施工时，等效养护龄期计算时温度取结构构件 实际养护温度。,61,混凝土结构工程施工质量验收规范,【说明】,在原规范混凝土强度实体强度检验方法的 基础上，本次修订新提出了回弹-取芯法，作为工程 验收中的混凝土强度实体检验方法之一。,结构实体混凝土强度检验应按不同强度等级分别检 验。同一工程，,可优先选用同条件养护试件方法检验结构实体混凝土强度,。当未取得同条件养护试件强度或同条件养护试件强度检验不符合要求时，可采用回 弹-取芯的方法进行检验。,原规范10.1.3对结构实体混凝土强度的检验要求是 “应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据”。新规范增加了回弹-取芯法。,试验研究表明，同条件养护试件强度与标准养护条 件下28d龄期的试件强度之间有较好的对应关系。同条件养护试件应在达到600d等效养护龄期后进行混 凝土强度实体检验。,62,混凝土结构工程施工质量验收规范,等效养护龄期的解释如下：,1 对于日平均温度，当无实测值时，可采
