mathcad-使用教程PPT学习课件.ppt

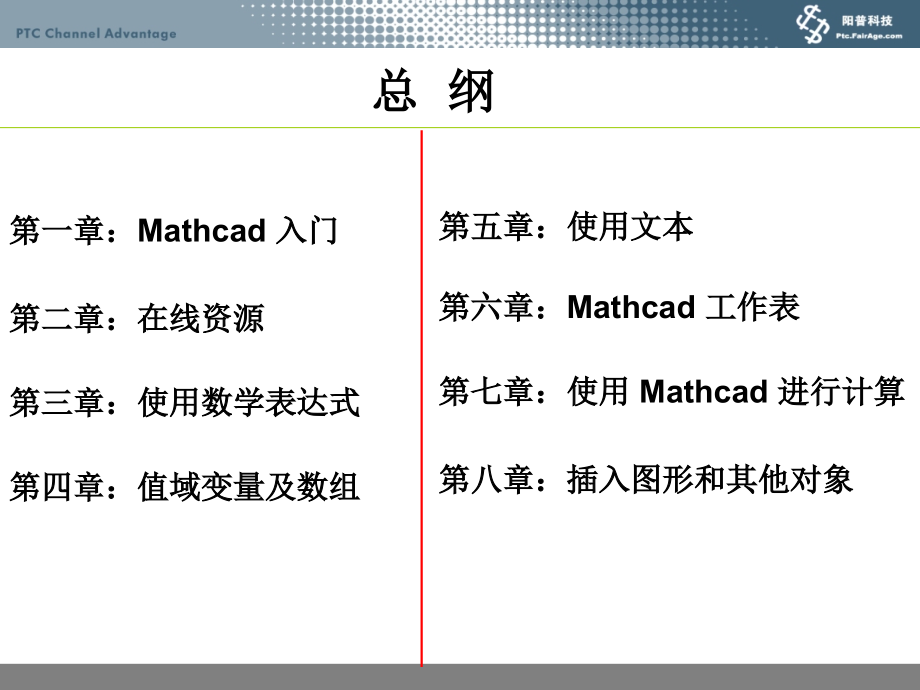

,MathCad,教程,第一章：,Mathcad,入门,第二章：在线资源,第三章：使用数学表达式,第四章：值域变量及数组,第五章：使用文本,第六章：,Mathcad,工作表,第七章：使用,Mathcad,进行计算,第八章：插入图形和其他对象,总 纲,第一章：,Mathcad,入门,Mathcad,工作区,区域,简单计算,定义和变量,图形,保存、打印和退出,1.1 Mathcad,工作区,“,标准”工具栏提供到许多菜单命令的快速访问。,“,格式化”工具栏含有滚动列表和按钮来为等式和,文本指定字体特性。,“,数学”工具栏中的每个按钮可打开另一个运算符或符号的工具栏。,*,注意,可打开的工作表数量仅受限于可用的系统资源。,1.2,区域,创建一个新区域：,1.,单击工作表中任意空白区域。您将看见一个小十字线。所键入的任何内容都在十字线处显示。,2.,如果要创建的区域是数学区域，则可以在十字线所在的任意位置开始键入。（在默认设置下，,Mathcad,将所键入内容当作数学内容。）,3.,要创建文本区域，从“插入”菜单选择“文本区域”或直接按下,“,然后开始键入。,概念：,Mathcad,允许在工作表的任何一处输入等式、文本和图。每个等式、文本片断,或其他元素都是一个区域。,Mathcad,工作表是此类区域的集合。,1.3,简单计算,1.,单击工作表。您将看见一个小十字线。,2.,键入,15-8/104.5=,。当键入等号或单击“计算器”,工具栏上的 时，,Mathcad,将计算结果。,1.4,定义变量,键入冒号,:,或单击“计算器”工具栏上的 来插入定义符号,要定义,acc,为,9.8,，键入：,acc:9.8,。,1.5,定义函数,1.,首先通过键入,d(t):,定义函数,d,(,t,),2.,键入此表达式完成定义：,1600+acc/2,空格键,*t2,Enter,要添加函数定义到工作表：,特殊：,1.6,格式化结果,结果的显示形式，包括小数位数、指数符号的使用以及字尾补零等等。,Eg,：,1.7,图形,创建基本图形,Eg,：,图标：,快捷键,快捷键,“,X-Y,绘图”,快捷键,格式化图形,操作：双击图形,*,定义图形属性,Mathcad,资源,用户论坛,其它资源,第二章：在线资源,2.1 Mathcad,资源,Mathcad,帮助,教程,参考表格,电子书,帮助：,*,电子书：可从网上下载免费资源。,可将电子书的资源直接复制到,Mathcad,中（选定区域后,Ctrl+C Ctrl+V,）,三 章,:,使用数学表达式,3.1,插入数学表达式,一、可以在,Mathcad,工作表中任意位置放置数学表达式,1.,单击以确定十字线位置。,2.,键入数字、字母和数学运算符，或通过单击,Mathcad,数学工具栏上的按钮来插入它们，从而创建数学区域。,（在默认设置下，,Mathcad,将在十字光标处所键入的任何内容当作数学表达式）,二、希腊字母,有两种方式输入希腊字母：,1,，点击希腊字母图标,2,，键入希腊符号的罗马等价符号然后按下,Ctrl,G,例如，要输入,，则按下,f,Ctrl,G,。,三、插入运算符,1.,单击空白区域并单击“计算器”工具栏上的 或直接键入,+,。将出现带有两个占位符的加号。,2.,在第一个占位符中输入,2,。,3.,在第二个占位符中单击或按下,Tab,以移动蓝色编辑线，并输入,6,。,4.,按,=,或单击“计算器”工具栏上 的 以获取结果。,四、构建表达式,键入以下字符：,3/4+52=,在右边得到结果。,五、键入名称和数字,默认输入是数字区,按空格键转成文本区,（不可逆）,Insert,键,（转换插入线位置）,3.2,构建表达式,六、控制编辑线,空格键,范围不断增大，最终循环,七、替换运算符,1.,将编辑线置于运算符之后（紧临）。,2.,按,Backspace,。出现运算符占位符。,3.,键入新的运算符。,3.3,编辑表达式,八、移动表达式的组成部分,Eg:cos(,wt,+,x,)+sin(,wt,+,x,),Ctrl+C,Ctrl+V,*,如果需要移动的话可以选择后直接拖拉到需要的地方,九、数学样式：数学表达式配置特定的字体、字体大小、字体样式和效果以及颜色。,*（应用到所有变量）,Mathcad,预定义的数学样式为：,变量：针对数学区域中所有变量、字母和运算符。,“,常量”：针对数学区域中所有数字。,数学文本字体：针对图表中的标题和轴标签。,3.4,数学样式,Eg,：,十、保存保存数学样式,创建数组,迭代计算,访问数组元素,显示数组,使用数组,第 四 章,:,值域变量及数组,4.1,创建数组,一、插入向量或矩阵：,Tab,键切换输入,二、增加或删除行、列,4.2,迭代计算,一，创建值域变量,11,快捷键,;,快捷键,;,二、将矩阵作为数据表格输入,一、访问行和列,二、更改数组原点,4.3,访问数组元素,4.4,显示数组,一、,Mathcad,自动将大于九行或九列的矩阵和向量显示为输出表格,4.5,使用数组,一、单击“矩阵”工具栏上的 应用向量化运算符,*,显示于二次公式上方的变量化运算符（箭头）在该计算中是必须的。缺少该运算符，,Mathcad,将认为 是向量点积，还会将向量的平方根标记为非法。,插入文本,文本和段落属性,文本样式,文本中的等式,文本工具,第,5,章 使用文本,5.1,插入文本,一、创建文本区域,“,插入”菜单中选择“文本区域”或按下双引号,键,5.2,文本和段落属性,一、选中文本，选择菜单格式下面的文本与段落,5.3,文本样式,一、将文本样式应用到文本区域中的段落,二、修改现有的文本样式,三、将等式插入到文本中,从“插入”菜单中选择“数学区域”或按,Ctrl,Shift,A,来插入数学占位符。,5.4,文本工具,一,.,从“编辑”菜单中选择“查找”以打开“查找”对话框,从“工具”菜单中选择“拼写”，或者单击“标准”工具栏上的,二、拼写检查,工作表和模板,重排工作表,布局,保护工作表的一个区域,工作表引用,超链接,第,6,章,Mathcad,工作表,6.1,工作表和模板,一、创建新工作表,二、保存工作表,XMCD,（,XML,格式，可以由其他应用程序读取内容和数据）,XMCDZ,（压缩的,XML,格式）,超文本标记语言,(HTML),RTF(,丰富文本格式,大多数文字处理软件打开文件。,),*,较新版本保存的文件较低版本不能打开,三、创建新模板：,1.,创建新工作表并手动设置值或使用,Mathcad,默认值。,2.,添加希望在所有新文件中出现的等式、文本和图形,3,，“另存为类型”，选择“,Mathcad XML,模板,(*.XMCT),四、修改模板,“,打开”,“,文件类型”下拉列表中，选择“,Mathcad Templates,”,Normal.xmct,空白模版,6.2,重排工作表,一、选择区域,1,，要选择单个区域进行编辑，只需单击区域，可看见一个选择矩形出现在区域周围,要选择多个区域：,1.,按住鼠标键。,2.,移动指针直到所有需要的内容都处于选择矩形中。,3.,释放鼠标按钮，可看到虚线环绕在所选区域周围。,二、区域属性,1.,选择区域后，鼠标右键，选择属性。,突出显示区域。,显示区域周围的边框。,当文本区域扩展时自动将工作表中该区域以下的所有内容下移。,禁用或启用数学区域的计算。,打开或关闭针对区域的保护。,三、对齐区域,1.,选择区域。,2.,从“格式”菜单选择“对齐区域”,“,横向”（用于水平对齐）或“对齐区,域”,“,纵向”（用于垂直对齐）。或者单击“标准”工具栏上的 和 。,四、分隔区域,“,视图”菜单下的区域选项确定区域是否重叠,“,格式”菜单选择“分隔区域”。,五、更改工作表背景色,1.,从“格式”菜单选择“颜色”。,2.,选择“背景”以查看可从中选择的颜色。,6.3,布局,1.,设置页边距、纸张大小、来源以及方向,“,文件”菜单选择“页面设置”,2.,页眉和页脚,“,视图”菜单选择“页眉和页脚”,6.4,保护工作表的一个区域,一,.“,插入”菜单选择“区域”,*,无法在一个可锁定的区域中拥有另一个可锁定区域。,二,.,锁定和折叠一个区域,1.,在区域中单击。,2.,从“格式”菜单选择“区域”,“,锁定”,3.“,格式”菜单选择“区域”,“,折叠”。,三,.,解锁和展开区域,1.,在区域中单击。,2.,从“格式”菜单选择“区域”,“,解锁”。,3.,如果需要则会提示您输入密码。,要展开折叠的区域：双击折叠的边界线。,四,.,工作表保护,6.5,工作表引用,要将引用插入到工作表中：,1.,在工作表中的空白部分单击鼠标。光标应为十字线形状。,2.,从“插入”菜单选择“引用”。,6.6,超链接,1.,从“插入”菜单选择“超链接”。,Mathcad,将打开“插入超链接”对话框。,2.,单击“浏览”以找到并选择目标工作表。也可以输入一个,Internet,地址,(URL),。,也可以选择区域中的文字，选择超链接。,定义和计算变量,单位和维数,使用结果,控制计算,错误消息,第,7,章 使用,Mathcad,进行计算,7.1,定义和计算变量,一,.,定义变量,1.,键入变量名称。,2.,按冒号,:,键或单击“计算器”工具栏上的。会出现右侧带有空占位符的定义符号,(,:=,),。,3.,键入表达式以完成定义。该表达式可包含数字和任何先前定义的变量和函数。,“,:=,”,的左侧可包含下列内容：,简单的变量名，例如,x,。,带下标的变量名，例如,v,i,。,元素为上述任意变量的矩阵。一次性定义多个变量：,带有简单变量名的自变量列表的函数名。例如，,f,(,x,y,z,),。在下一节中会详细描述这些名称。,带上标（列）的矩阵名，例如,二,.,名 称,1,、内置名称,1.1 Mathcad,的内置名称包括内置变量 和内置函数,1.2,一些预定义 或内置 变量具有常规值：，例如,(3.14159),或,e(2.71828),1.3,除了这些预定义变量外，,Mathcad,还会把所有内置单位 的名称视为预定义变量。,例如：名称“,A”,识别为安培，把“,m”,识别为米，“,s”,识别为秒。,查看,Mathcad,的预定义单位,1.4,从“插入”菜单中选择“函数”或在“标准”工具栏上单击 以查看,Mathcad,的内置函数。,大小写字母。,数字,0,到,9,，但是它们不能用作名称的首字符。,下划线,_,。,撇号,。注意此符号不同于单引号。可按下,Ctrl,F7,来插入这个符号。,百分比符号,%,。,希腊字母。要插入希腊字母，单击“希腊语”工具栏上的按钮或键入对应的罗马字母并按,Ctrl,G,无穷大符号,。要插入此符号，可在“微积分”工具栏上单击 或按,Ctrl,Shift,Z,。,2,、用户自定义变量名和函数名,文字下标,1.,键入出现在下标前的文本。,2.,键入点号,.,，然后键入下标的内容。,要创建文字下标：,内置变量,3.,用数字计算表达式,键入包含任何数字、变量和函数的有效组合的表达式。,(,应该预先在工作表中定义所有变量或函数。,),2.,按“,=,”,键或单击“计算器”工具栏上的 。,Mathcad,计算表达式的值并且在等号后显示该值。,4.Mathcad,如何扫描工作表,1.Mathcad,按照从左到右、从上到下的顺序扫描工作表,2.,必须在使用变量的位置的上方定义变量。,5.,全局定义,1.,键入变量名或函数。,2.,按,（波浪线），或单击“计算”工具栏上的。,3.,键入表达式。此表达式可包含数字或其他全局定义的变量和函数。,6.,值域变量,Mathcad,工作表中的迭代过程取决于值域变量,步长为,1,：,步长为,0.1,：,(1.1-1),递减：,k,:=10,，,20.65,，,则,k,的值为,10,，,20,，,30,，,.,，,60,7.2,定义单位和维数,一、,Mathcad,通过单位的常用缩写来识别大多数单位,默认：,SI,单位系统（国际单位系统）,键入,mass:75kg,这样的表达式时，,Mathcad,会作为乘法处理。,二、插入单位,“,插入”菜单中选择“单位”或者单击“标准”工具栏上的,三、维数检查,无论何时输入带有单位的表达式，,Mathcad,都会检查其维数一致性。如果使用,不兼容的单位对值进行加减，或者违反了维数分析的原则，,Mathcad,会显示相应的错误消息。,7.3,使用结果,Mathcad,显示答案的方式称为结果格式。,1.,单击等式的任意位置。,2.,从“格式”菜单中选择“结果”或双击结果以打开“结果格式”对话框。,3.,更改所希望的设置。要用六个小数位来显示结果，则把“小数位数”从,3,增加到,6,。,若干格式化同一数字的方法,7.4,控制计算,一、,Mathcad,以“自动模式”启动以便所有的结果都会自动更新。,“,工具”菜单中取消选中“计算”,“,自动计算”可禁用自动模式,二、在手动模式中计算,从“工具”菜单中选择“立即计算”、,单击“标准”工具栏上的 或者按,F9,三、要强制,Mathcad,重新计算工作表中的所有等式,Ctrl,+,F9,。,四、中断计算,1.,按,Esc,。会显示如右图所示的对话框。,2.,单击“确定”以终止计算或单击“取消”重新开始计算。,五、禁用等式,要在工作表中禁用单个等式的计算：,1.,单击等式。,2.,从“格式”菜单中选择“属性”然后单击“计算”选项卡。,3.,在“计算选项”下选中“禁用计算”。,4.Mathcad,会在等式后面显示一个小矩形以表示该等式被禁用。,六、错误消息,“,工具”菜单中选择“跟踪错误”。,第,8,章 插入图形和其他对象,概述,插入图片,插入对象,导入,Excel,文件,一、概述,要直观地图示,Mathcad,计算，可以添加：,2D,和,3D,图形,基于矩阵中的值的图片、从另一个应用程序粘贴的图片或基于图像文件的图片,由另一个应用程序创建的对象（,.AVI,文件、,.DOC,文件、,.MDI,文件等等。）,在计算上与计算相链接的图形,二、插入图片,从矩阵创建图片,通过创建图片区域，可以采用灰度图片的形式查看任何单个矩阵：,1.,单击空白区域。,2.,从“插入”菜单选择“图片”，或者单击“矩阵”工具栏上的。,3.,在图片区域底部的占位符中键入矩阵的名称。,Mathcad,创建矩阵中数据的,256,级灰度表示，图片中每个矩阵元素对应一个像素,Mathcad,可以直接从多种图像文件格式创建图片，包括,BMP,、,JPEG,、,GIF,、,TGA,以及,PCX,。,如果移动了源图像文件，,Mathcad,将不能再找到图片。,1.,从“插入”菜单选择“图片”，或者单击“矩阵”工具栏上的。,2.,通过键入双引号键,“,然后键入当前文件夹中的图像文件,名称或图像文件的完整路径，从而在占位符中创建字符串。,3.,在图片区域外单击。出现位图。,三、插入对象,1.,单击工作表中的空白区域。,2.,从“插入”菜单选择“对象”以打开“插入对象”对话框,四、导入,Excel,文件,第一步：,第二步：,第三步：按,shift,键选择表范围,第四步：输入变量名称（矩阵）,第五步：调出,Excel,数据,
