雷诺思测漏及管道定位工程施工方案.doc

雷诺思测漏及管道定位工程施工方案
供水管网测漏与管道定位工程施工方案

工程名称:      大学 供水管网测漏与探测工程

工程地点:          从化

施工单位:          广州市雷诺思仪器有限公司

编制部门：   广州市雷诺思仪器有限公司

编 制 人：

编制日期：       2016-08-12

审批负责人：

审批日期：      年 月 日

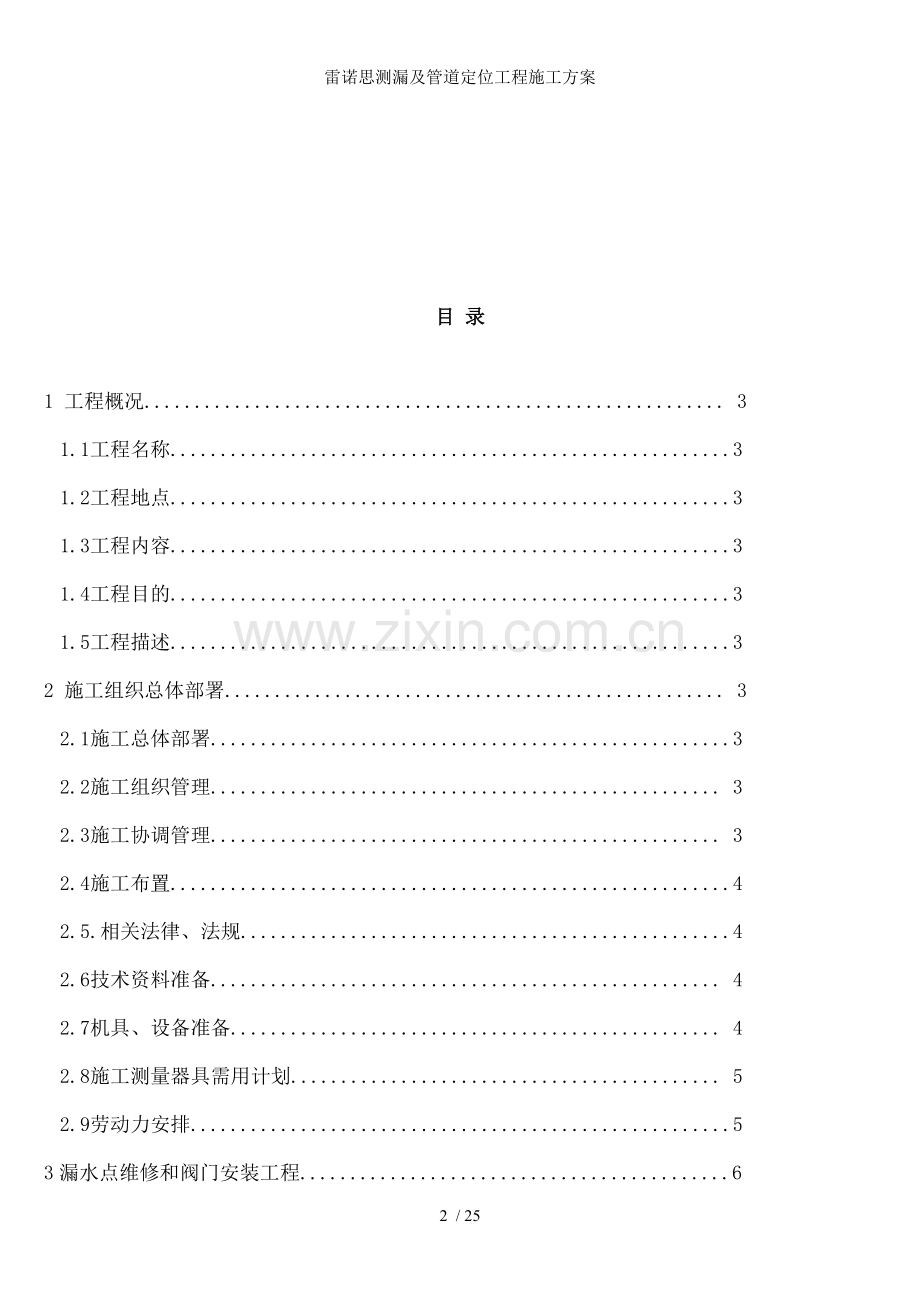

目 录

1 工程概况.......................................................... 3
1.1工程名称........................................................3
1.2工程地点........................................................3
1.3工程内容........................................................3
1.4工程目的........................................................3
1.5工程描述........................................................3
2 施工组织总体部署.................................................. 3
2.1施工总体部署....................................................3
2.2施工组织管理................................................... 3
2.3施工协调管理................................................... 3
2.4施工布置........................................................4
2.5.相关法律、法规.................................................4
2.6技术资料准备................................................... 4
2.7机具、设备准备................................................. 4
2.8施工测量器具需用计划........................................... 5
2.9劳动力安排......................................................5
3漏水点维修和阀门安装工程...........................................6
3.1维修漏水点工艺流程.............................................6
3.2阀门的安装.....................................................6
3.3漏水点维修和阀门安装的试验持续时间.............................7
3.4阀门井砌筑.....................................................7
4消防埋地管道安装...................................................7
5有关质量、安全、环保和成品保护的技术措施...........................9
5.1工程质量.......................................................9
5.2检验与试验.....................................................11
5.3不合格的控制与纠正.............................................11
5.4成品与半成品的保护措施.........................................12
5.5保证安全生产、文明施工的技术组织措施...........................12
5.6保证工期的技术组织措施.........................................13
5.7环境保护措施...................................................14

施 工 方 案
一、 工程概况
1、工程名称： 管网地下管道维修工程
2、工程地点：
3、工程内容：甲方指定的 。
4、工程目的：解决现在管道中存在的问题，达到消防管道保压之目的。
5、工程描述：
此管道维修工程包括：消防管道的漏水点开挖维修恢复工程，阀门维修安装工程，砖砌阀门井工程，消防管道安装工程。
此工程是建立在消防管网测漏工程的基础之上的后续工程，据据测漏工程的进展所发现的问题，如漏水点/阀门损坏/管道损坏等，配合开展的维修工程。存在不定期不定时不定量的特性.目前珠江帝景的消防管道为50—200，现在的蓝图没有准确的管线位置标注，结合现场与图纸对照，有多个阀门没有找到或是缺失。主管均埋在人行道地下。
二、施工组织总体部署
1、施工总体部署
施工必须有施工严密的管理措施，严格质量管理体制，高水平专业施工管理人员，科学的施工方法和积极主动的协调配合精神。
1)、根据专业分类组织专业技术负责人员认真熟悉图纸。
2)、对施工人员强化岗前培训，由专业技术人员根据具体专业特点，
对本专业技术要求与规范、质量通病、特殊材料设备、工艺流程进行全面讲述，并进行岗前练兵考核，达不到要求者不准上岗.
2、施工组织管理：
1、管理层的组织：
选配合格的有丰富施工管理经验的担任项目经理，配备精干高效、作风务实、决策科学有效的领导，经优化组织和人才结构合理的项目管理层。
2、机械、物资的组织：
机械、物资的合理组织是保证工程质量和进度前提，也是工程顺利进行的必要条件，
机械、物资的组织：一是周密的预先安排，二是严格的管理。
3、施工协调管理：
1、与物业单位的协调
进场施工时,开关水泵试压时,都要与物业工程部与消防负责人沟通,保证安全.
2、与客户项目部的协调
在施工过程中接受项目部单位的检查和验收，并按照监理要求进行整.
4、施工布置
1)、工期要求：本工程工期 200天。
2)、质量目标：保证工程质量达到《工程施工质量验收规范》要求的合格标准；
3)、安全目标：杜绝死亡与重伤事故，月轻伤率小于1‰，无重大机械设备事故。
5、相关法律、法规：
1
中华人民共和国建筑法

2
中华人民共和国环境保护法

3
建设项目环境保护管理条例

4
建筑施工质量管理办法
国务院279号文
5
中华人民共和国安全生产法

6
建筑安全生产管理条例

6；技术资料准备
1）、熟悉图纸，组织图纸预审、会审，组织编制施工方案。组织工人进场教育，特殊工种持证上岗。
2）、组织施工机械设备进场，施工队伍进场。
3）、配置本工程所需的标准图、通用图、套用图。
4）、进行合同交底，确定质量、安全措施。
5）、与时提出材料供应计划与材料加工计划。
6）、遵守国家与地方质量标准，建立健全质保体系。
7）、组织本工程拟采用的新材料试验工作和新技术的调研工作。与时针对所采用的新技术、新材料、新工艺举行讲座和培训，使施工人员掌握有关方面的要求，保证施工效果。
8）、执行本公司质量体系程序文件中所要求的系列工作，并形成相关资料，严格控制工程、质量、成本、进度，编制本工程质量计划。
7、维修工程准备
序号
机械或设备名称
规格型号
单位
数量
备注
1
交流焊机
6─315型
台
2

2
台钻
Z4019
台
1

3
管线定位仪
G2
套
1

4
切割机

台
2

5
滚槽机

台
2

6
液压开孔机
1.2"-3.4"
台
1

7
冲击电锤

把
3

8
手枪电钻
J12─6─Φ10
把
2

9
手动葫芦
1t、2t
个
各1

10
手提角磨机

把
2

11
堵水胶囊与气枪

套
1

12
剪板机

台
1

13
套丝机
∮8-∮16
台
2

8、供水管道检测设备
名 称
型 号
产 地
价值(元/台)
数 量(台)
相关仪
（迪可）
美 国
253,000
2
多探头相关仪
2008 （基克）
美 国
368,000
2
听漏仪
－30
美 国
52,000
2
管线定位仪
G2
美 国
56,000
2
听音杆
—001
美 国
5600
6
冲击钻
博 世
德 国
12000
2
全站仪
—001
美 国
90600
1
水准仪
博 世
德 国
80000
1
电 镐
博 世
德 国
15000
2

三、供水管道检测工程
现场管道勘察：
因该区域主要分为学校教学区与宿舍区，道路纵横，用户间距太大，管道类型复杂。根据现场勘察没有业主反应供水压力突然下降现象，而在这种前提下出现的供水产销差，就说明不是突然出现爆管等大漏点，而是在多处管道接口处产生了微小漏点累积而成。
埋地管道定位制图和探测漏水两项工作内容，这两项工作一般同时进行，对于须进一步确定漏水点的测漏工作要在夜里/特定的时间单独进行。
一、普查工程
首先，我们需要了解工程区内水管的供水状况。由贵司工程部提供相关性的资料，包括：
1）校方提供1-2名对待测管道比较了解的技术人员带领看管以与做辅助性工作。
2）了解供水管网的大致走向，水压、用水量、水损率，以与水表、各种阀门、金属管材与非金属管材的位置、数量和维修的记录。
然后，我方技术部利用白天和晚间双重工作对以下工作进行复核：重点监测水表流量，对所有阀门进行普查，根据所提供的数据，以管道年限、区域流量来分区检测。
二、管线探测：
1） 根据划分后的区域，使用先进的管线定位仪本着先主管，后支管的探测原则依次探测，美国 7E定位仪通过发射低频电磁波可以探测出地下水管的准确位置与埋深。探测出一段管道的准确位置后，先用红漆喷上记号，然后由技术人员，用测距轮/米尺等计量工具以路中为参照物，测出管道的位位置，画作草图做标记。
2） 一旦发现所测出的管道没有接表/直接进入用户室内，则要就该段管道仔细检测，可能是一条偷水管道。
三、划分测漏区域：
管线走向明确之后，经过了解供水管网状况后，我们将校方管网实际情况把整个管网分成若干个区域来检测，在管线定位过程中又将以漏水产生区域的不同程度来分三个等级的先后次序来操作：
1）最有可能漏水区域的检测。在此区域的检测当中，我们尽快查出管道中的漏水点，在最短的时间内降低水损以达到提高校方效益的方法。
2）漏水较可能区域的检测。在检测完重点区域后，各种情况有所好转，如压力上升，同时也能使一些小漏点的检测更为容易和有效。
3） 整个区域的检测调查。查询所有可能管道，达到全面检测普查管网。避免以后再有漏水现象。
四、实地扫描：
首先用多探头相关仪或听音杆等听音设备大面积普查该区管道是否有漏，此时多探头相关仪可用48个探头（或更多）作一次性普查多段水管。该仪器可探测到很多细小的漏点，有许多漏点用人耳是无法听到的，如怀疑有漏则用相关仪分段相关进行准确核准探测。
2）该程序尽量选择夜间或者较安静的环境下进行，在普查的同时检查是否有偷水的管道或者坏掉的水表，一旦发现有问题管线，马上使用仪器探测。

五、漏水点精确定位
1）通过仔细分析，用听音杆和听漏仪听音作初步判断，全封闭的管道用冲击钻打孔以便听漏仪直接接触管道来作判断。
2）使用相关仪来进行检测，在相关仪的相关分析下若有漏点出现，只需测量相关仪两个探头之间的距离，然后将所测距离输入电脑作分析，指出漏点所在位置，然后用听漏仪在所测出位置再确认漏点。
3）一旦怀疑有漏的管道则马上使用定位仪对该段管道进行定位，定位仪可测出管道的准确深度和位置，对以后的开挖工作带来方便。

六、复杂管道测漏
如一段管道有多种管材，如水泥管、管和金属管等或管道当中有水泥接口，或管材、管径、三通位置等管道资讯不清楚的管道。其检测的过程比较繁琐，需要用较多的检测仪器和设备，我们会将具体的问题作具体分析：
1）首先我们要实地勘察，了解这段多管材管道的长度和深度以与该段管道组成的各种管材的长度、管径、水表、压力等准确的相关资料。
2）通过仔细分析，用听漏仪和听音杆听音作初步判断，全封闭的管道用冲击钻打孔以便听漏仪直接接触管道来作判断。
3）在测该管道的过程中求出必备条件声音流速。（求声音流速的过程就是把两个探头吸在管道的两端，测量出消防栓或水龙头与两端探头的距离，然后旋开消防栓或水龙头，电脑将会自动测出声音流速）。
4）根据声音流速用相关仪探测需测管道。相关仪探测的相关图表分析若有峰值出现，用听漏仪作判断，再以冲击钻钻孔以确认漏点，经双方认可后开挖。

七、工程特点：
1、相关仪先进的过滤噪音功能使检测工作可以在白天进行测漏，方便了校方人员的配合工作
2、相关仪或多探头记录仪配合使用，一次可测出多个漏点
3、专业的听漏人员配备先进的仪器可以准确的对漏点定位，避免了随便开挖所造成的损失
4、定位仪可对管道精确定位，方便对没有装表的管道进行检查，利用测距仪准确测量出管道的具体位置方便开挖。
5、 管网图中每条管道都会准确的标注：管道到路中距离， 管道的材质和大小，以与分支管、消防栓、阀门、止回阀、 水表、 流量计 、漏点等标识的位置
6、、工程结束后为客户提供的工程报告中对发现的问题会以图文形式详细说明
二、漏水点维修和阀门安装工程

1、维修漏水点工艺流程：
施工准备 → 现场探测→ 确认开挖区→建立围档区→ 保护加固措施→ 土方开挖 →漏水点维修 → 严密性试验 → 管道冲洗 →通水试验→防腐处理→废土外运→路面恢复→成品保护
1)、现场探测:土方开挖前,要根据测漏工程公司提供的漏水点选择合适的开挖点,因珠江帝景的楼区内,地下各种管线复杂,管道和电缆纵横交错,首先使用美国进口的地下管线仪对开挖区进行探测,尽量避免开挖到电缆和其他管线.
2)、确认开挖区:管线挖测完后,需与物业方沟通确认开挖区域,建立围档区.
3)、保护加固措施:土方开挖时,要保护如大理石和瓷砖等成品,以备路面恢复时保证恢复原样.
4)、路面恢复:尽量保证与原路面层次相同.
5)、防腐处理:外防腐环氧煤沥青漆特加强级防腐（底漆-面漆-玻璃布-面漆-玻璃布-面漆-面漆），在现场施工。
6)、漏水点维修:根据漏水点的特点采用不同的维修方法,一般漏水点较小时,可根据管道坑是否合适安装而采取焊接补漏和抢修器补漏.而漏水点较大时,需要考虑抢修器补漏和更换部分管道补漏.在保证施工质量的前提下力求做到方便使用和维修，美观大方。直径≤100的镀锌管套丝的螺纹应规整，断丝或缺丝不得大于螺纹丝扣的10%，所有变径部位不得使用补心，均采用变径管箍。管道镀锌层破坏处，用镀锌防腐涂料—1补涂.
7)、沟槽回填
回填分两个步骤进行：管道两侧与管顶0.5m 内先填筑石粉渣，接口处预留出；待水压试压合格后，管道安装符合要求再用土填筑其余部分。回填时，一次回填高度为10～15，捣实后再回填第二层，直至回填到管顶以上0.2m，管道下部与槽底的空隙处必须填实；管区的夯实从沟槽壁两侧同时开始，逐渐向管道靠近，回填密实度为95%；管道接口前后0.2m 范围内不回填，以便观察试压时的渗漏情况。给水管道与其它管道的垂直净距小于30 时，两管间用中、粗砂回填，大于30 时，沟槽采用素土人工回填，每20～25 为一层，用平板振动夯分层夯实，密实度不小于95%，管顶0.5m 内密实度不小于85%，回填时每层必须按要求进行密实度取样检验，经检验合格后方可进行上一层的回填。
2、阀门的安装
1）、阀门安装前先核对阀门的型号规格与设计是否相符，并检查阀门的外观，察看阀杆是否歪斜、灵活等。阀门应严格按设计参数进行采购，所有阀门均应有明显的启闭标志。阀门安装前须按设计要求与国家规范进行强度与严密性试验。试验压力应按出厂的额定压力等级，并按50235-97的有关规定进行。经抽检合格后的阀门方可进入现场。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料与阀瓣密封面无渗漏。阀门试验持续时间如表所示。
2）、阀门安装：位置应按设计要求并便于操作，安装时宜处于关闭状态，法兰阀门的密封垫片应在法兰焊接完成并冷却后安装，阀门与管道连接的法兰焊接拧紧时应对称施力，均匀拧紧；螺纹阀门安装时应按阀门螺纹长度加工管道丝接头，螺纹应连续饱满，密封填料应均匀缠绕螺纹；拧紧螺纹阀门时应控制拧紧力矩，严禁用力过猛，造成阀体破裂。
3）、阀门安装完后，在正式验收前，应采用塑封标签对阀门进行标识，标明该阀门的公称压力、作用、水流方向等参数。由管道工程施工规范，对阀门进行强度试验和严密性试验。强度试验按工作压力的1.5 倍进行试验，试验时间不少于5 分钟，壳体、填料无渗漏为合格；严密性试验按公称压力进行试验，以密封而不漏为合格。
4）、对于水平管道上的阀门，阀杆安装在上半圆范围内，阀门介质的流向要与阀门指示方向一致。
5）、阀门与管道的法兰连接时，要彻底清洁法兰表面和“O”型槽，“O”型胶圈要清洁、无损；要使用垫圈，垫圈、螺栓、螺帽要清洁；在拧紧螺栓时要交叉循序渐进，不得一次拧紧，可先在下边的螺孔穿入螺栓，插入垫片并摆正，然后将螺栓全部穿好，用手将螺母全部上紧，再用扳手按对角顺序拧紧螺栓，每个螺栓不应一次紧到底，每次拧到稍需用力时即可，依序拧紧对角螺栓，直到基本转不动时即可；连接法兰的螺栓直径、长度应适当，不应过细、过短，以免影响连接强度，螺栓安装时应将螺母安装在同一侧，方便装拆。
6）阀门必须有足够的加固，在阀门井内要设置卡环、支墩等固定阀门的装置.
3、漏水点维修和阀门安装的试验持续时间：
公称直径
（）
最短试验持续时间（s）
严密性试验
强度试验
金属密封
非金属密封
≤50
15
15
15
65－200
30
15
60
1）、管道试压应在管网形成后进行，包括强度试验和耐压试验。试压时应拆除水表等不能承压的仪器仪表。
2）、消防管道水压试验注意事项:试验压力值是指管道末端最低点的压力。但若压力最高点的压力超过0.8，管道应采取分段试压。水压试验前，对试压管道应采取安全有效的固定和保护措施，但接头部位必须明露。向试压管段缓慢注水，同时将管内空气排出，逐步将各配水点封堵。
4、阀门井砌筑
阀门井在砌筑前，应准确定出中心点位置与基础外径，并竖立标杆，定出井顶标高。砌筑用红砖必须先用水浸透，砌筑砂浆要求饱满，上下砖错缝，同时铸铁爬梯安装牢固、位置准确，在砌筑砂浆未达到规定抗压强度前不得踩踏，内壁砂浆抹面分层压实，外壁用水泥砂浆搓缝挤压密实，做到井圆壁光。井盖上表面和路面要在同一平面上，不得低于路面，高出路面不得超过5。
四、消防埋地管道安装
珠江帝景的消防埋地管道如经过管线定位工程之后,确定有主管道未连通或是需安装部分埋地管道时,才进行此项工程,一般采用球墨铸铁管做为主管道。管径小于100采用螺纹连接，管径大于等于100采用卡箍或法兰连接。
管道安装完成后按给水管管道进行试压和冲洗，消火栓管道试验压力为0.8。
1、管道安装前，应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材与管件内外的污垢和杂物。按要求对管道进行防腐。
2、管道穿墙壁、楼板与嵌墙暗敷时，应配合土建预留孔槽。如尺寸设计无规定，应按下列规定执行：
1)、预留孔洞尺寸宜较管外径大20—60；
2)、嵌墙暗管墙槽的宽度宜为40,深度宜为25；
3)、架空管道顶上部的净空不宜小于100；
4)、在砖墙开槽前，需在墙面明确标出管道走向和槽线，用切割机开槽，管槽底边线控制在每层结构标高300为宜，这样布管时或升或降较为灵活。在楼地面垫层内敷设管道时，须分两步完成，第一步在楼地面结构层开槽深20，铺设管道，并用细石砼铺垫行人、运料小车可能踩压的管段。第二步在土建现浇垫层时跟踪检查监督，注意防止意外破坏。
3、管道系统的坐标、标高的允许偏差应符合下表的规定：
4、水平管道的纵方向的弯曲、立管垂直度、平行管道和成排阀门的安装应符合下表的规定：
管道的坐标和标高的允许偏差（）
项 目
允许偏差

坐标
室外

埋地
50
架空或地沟
20
室内
埋地
50
架空或地沟
20

标高

室外
埋地
±15
架空或地沟
±10

室内
埋地
±10
架空或地沟
±5

5、管道连接安装：
1)、根据需要长度切下所需管材尺寸，其端面与轴心线垂直，端口应倒毛刺，保持清洁、干净。
2)、按规定尺寸利用滚槽机或手动进行滚槽 。
3)、安装时先将螺母套入管材，再将卡环装入已滚好的槽内，然后依次装入垫圈与密封环，将装好附件的管材装入管接头。用专用扳手将螺母紧拧在管接头上。
4)、卡箍（套）式连接两管口端应平整、无缝隙、沟槽应均匀，卡紧螺栓后管道应平直，卡箍方向应一致。
6、管道水压试验应符合下列规定：
1)、水压试验之前，管道应固定，接头须明露；
2)、管道缓慢注水并排出管道内空气等注满水后再进检查；
3)、加压时用手动泵或电动泵缓慢升压，时间不小于10，测定仪器的压力精度不应低于0.01；
4)、当压力升至规定强度试验压力值，稳压15，压力降不超过0.05为强度试验合格；
5)、在工作压力的1.15倍状态下，稳压2h，压力降不得超过0.03，同时各连接处不得渗漏，为严密性试验合格；
6)、强度试验和严密性试验均合格时，表示管道试压合格。
7、管道冲洗：
管道在压力试验合格后，应使用洁净水对管道进行连续冲洗，以清除管道内的焊渣等杂质。冲洗的一般规定：
1)、应先对班组进行施工技术交底；
2)、对不允许冲洗的设备与管道与冲洗系统隔离；
3)、冲洗的顺序应按主管、支管依次进行；冲洗时，应不留死角，每个配水点龙头应打开，系统最低点应设放水口，清洗时间控制在冲洗出口处排水的水质与进水相当为止。
4)、冲洗排放的脏水应排入就近的污水池或市政排水管网，排放管的截面积不得小于被冲洗管截面积60﹪。
5)、冲洗时宜采用最大流量、流速>1.5。
五、 有关质量、安全、环保和成品保护的技术措施
1、工程质量
1)、管理职责
工程项目经理是工程质量的第一责任者，应对工程质量方针和目标的制定和实施负责，项目班子组建后，应建立
全体部门施工人员的岗位职责与质量责任，并坚决贯彻执行，质量责任负责工程项目目标分解，对重要过程、特殊过程要求责任部门和人员制定保证目标实现的具体措施；负责定期组织对工程项目方针目标进行考评，尤其应注意加强质量成本、材料质量、质量检验、安全生产、施工进度等各职能的协调与管理。
2)、施工过程控制
(1)、加强施工技术管理中的质量意识
认真加强施工技术管理和质量管理，在本工程施工全过程中，全体管理人员必须严格执行国家和地方各政府部门颁发的各项规范规程和标准。严格执行公司C版质量体系程序文件，严格履行自己的岗位职责和质量责任。树“百年大计，质量第一”、“质量是企业的生命”的指导思想，从根本上提高质量意识。并且切实贯彻质量的重要性，落实到实际施工生活中去。以质量求效益，以质量求信誉、以质量求发展，树立牢固的质量意识，使我司的质量目标：“进度快、质量优、服务好、创一流”的目标得以实现。
(2)、工程技术交底
工程施工前，工程施工管理人员、质量人员必须认真熟悉设计图纸，会审设计图，分项工程和分部工程施工前，应由该工程技术负责人或工长以书面形式给施工班组进行仔细的技术交底，班组长对工人进行交底，做到层层交底，严格履行签字手续，施工过程中，必须严格按照设计和规范、规程中的有关规定进行交底并组织施工。
3)、建立可靠的质量保证体系
(1）、落实质量责任制和质量保证网络体系，形成制度张贴上墙，做到分工负责，确保质量。
(2）、根据安装工程实际情况，认真履行“三检制”（自检、交接检、专职检）确保过程控制。
(3）、定期组织施工人员和各班组进行规范、规程与质量标准的学习，做到人人懂标准，按标准施工，尽量在施工实际中少走弯路和犯错误。
(4）、对施工技术、质量措施等，除了有交底外，还必须有检查、监督和落实。有关施工员和质量员应统一按“三工序管理”进行布置（即检查上工序、保证本工序、服务下工序），通过“三会”定期检查、落实质量措施。（即“月生产会”、“周班组会”和“日碰头会”，将质量措施层层贯彻，发现问题与时处理，做到有奖有罚）。对现场发生的质量问题事故按“三不放过”的原则进行查处（事故原因未调查清楚不放过，责任人未受到教育不放过，没有防范整改措施不放过）。]
(5）、建立和坚持“质量一票否决”制度，现场所完成的工程项目报表、工资单应和工程质量挂钩，不合格产品坚决不
验收，不计发工资，同时应立即整改直至达到预定目标。
(6）、加强全面质量管理，消除质量通病。把全面质量管理摆到项目管理的中心环节，以带动项目的其他各项管理。在具体的施工监督中，安装工程最易出现“堵”、“漏”、“积”、“阻”等质量通病，应从小处着手，杜绝或减少质量通病，并认真作好各种施工记录、隐蔽记录与各种功能性试验（检）验资料，以便实现质量问题的追溯。
4)、合理组织施工
合理地组织施工，加强工种之间的配合与衔接。施工管理人员熟悉掌握本专业图纸的前提下再了解相关专业的设计图，并事先共同研究，讨论出各分部工程之间、各分项工程之间、各道工序之间、各工种之间的配合衔接关系，制定出最合理的施工工艺流程，与时根据变更提出新的施工方法与工艺，以提高工程质量。同时，安装工程施工还应与土建工程保持密切配合联系。
5）、材质保证
为确保工程质量，从公司到现场均应严格把好材料关，严禁以次充好现象，工程所用的材料必须符合设计要求，并且每批进入现场的各类材料均应有出厂合格证与材质证明。公司应根据所提计划要求采购，现场材料人员应对材料核实验收，对不符合设计要求、规范规定的材料坚决拒收，从材料方面为工程的优质交验创造必备条件。
6）、资料完善
认真加强技术档案管理，要求随进度与时准确、真实地搞好工程技术档案资料，做到资料同工程进度同步完成，且收集、归档、标识符合市档案馆的要求，并力争资料达“优良”.

２、检验与试验
工程质量检验是保证工程质量满足规定要求的重要职能，加强检验应贯彻施工者自检与专业检相结合的原则，应做到与时、准确、真实、可靠。主要包括以下工作：
1）、预检；
2）、隐检；
3）、施工班组应以小组为核心作好班组质量检验；
4）、工程使用功能的测试。
３、不合格的控制与纠正
一旦发现工程质量和半成品、成品的质量不能满足规定要求时，应立即采取措施。
1）、鉴别
对不合格质量或可能形成不合格质量应立即组织有关人员进行检验与分析，以便鉴别，确定问题的等级，是否返修、返工、降级或报废。
2）、纠正措施
为了将质量问题再发生的可能减少到最低限度，必须采取与时、正确的纠正措施。
（1）、落实纠正措施的责任部门，并规定其职责和职权。责任部门应负责纠正措施的协调、记录和监视。

（2）、由责任部门负责作出质量问题和不合格的评定，参与上级组织的质量事故的分析与评定。
（3）、将由纠正措施产生的永久性更改纳入作业指导书、施工工艺操作规程、检验作业指导书和有关文件中有涉与质量体系要素的，则应健全或修改体系要求。
3）、处理
（1）、对不合格质量所在部位，作出明显标志，并制定其处理与纠正的书面程序，明确纠正措施工作中的责任和权限，并指定专职人员负责纠正措施的协调、记录和监控。
（2）、若已形成结构、功能的不可更改事故，应与时上报上级主管部门并与设计单位和建设单位洽商，作好洽商记录，并形成文件，以便备查、追溯。并根据安全性、可靠性、性能与用户满意等方面影响程度，作出特殊的用户服务、回访、保修等决定。
4）、预防再发生
（1）、在问题克服前后，应查明质量问题发生的原因（包括潜在的原因），仔细分析技术规范以与所有相关的过程、操作、质量记录（可使用统计方法），找出根本原因。确定对生产成本、质量成本的影响程度。
（2）、根据需要，相应修改有关规范与操作，必要时可作适当的质量职能分配调整，与时阻止问题继续发生。

４、成品与半成品的保护措施
1）、成品保护：设备安装后，外表面易损部位应加临时防护罩，设备附近与上面不应存放任何重物，作好机房临时封闭保护工作。安装完善的，不准作为吊装重物的吊点，不得搁放跳板作踩蹬。严禁人为脚踏挤压或将重物放置在绝热层上，管段上阀门就位后应是关闭状态。各种送排风管道安装完毕，应将风管内杂物清除干净，保护管内清洁。室内装修或抹灰喷浆施工时，应派人专场巡视检查，严禁人为踩踏风管，严禁在保温风管上放置重物或作搭架支撑点。避免划伤风管表面绝热保护层。土建进行喷浆抹灰之前，应塑料面遮盖，防止落上灰浆，造成污染。
2）、成品与半成品保护
半成品与成品保护工程贯穿于施工全过程。搞好施工中半成品与成品的保护与管理，可以使施工质量污染损失减少到较低限度，保证工程质量，使生产顺利进行。
(1)、开关水泵时，要通知物业和消防部门对各个进房的消防和喷淋分支管进行巡查.
(2)、浇注混凝土时要派人值班。
(3)、对于进入施工现场的材料、构配件、设备要合理存放，做好保护措施，避免质量损失。
(4)、科学合理安排施工作业程序，要注意做好有利成品保护工作的交叉作业安排。
(5)、进行全员的文明生产与成品保护的职业道德教育。
(6)、统一全施工现场的成品保护标志。采取与时可靠的成品保护措施，严格有关成品保护的奖罚。
(7)、工程竣工交验时，同时向建设单位和用户送发建筑物成品正确使用和保护说明，避免不必要的质量争端和返修。
5、保证安全生产、文明施工的技术组织措施
1) 、现场人员思想上重视安全
现场施工管理人员、工程技术人员必须熟悉本职工作的安全操作规程。对于施工中的安全一刻也不能松懈，必须明确“生产必须安全，安全促进生产”的道理，在管理人员的心中应“安全第一，警钟长鸣”，不断通过对工人操作班组的安全示范、安全教育、安全引导，去提高他们的安全意识，不能一味抓生产而忽视安全，当安全和工期发生矛盾时，必须保证安全。现场施工管理人员还必须以身作则，不违章指挥，制止违章行为，经常组织安全检查，发现隐患与时采取整改措施，对职工进行定期安全教育和安全隐患事故分析会，并作好记录。现场职工有权劝阻违章行为，并向领导报告，接受有关人员安全检查，实行互相监督。
2 )、安全技术交底
每分项、分部工程开工前，针对工作特点、施工方法、使用机械和环境的实际情况，施工技术人员必须编制具体的安全措施，并根据安全技术措施和安全操作规程，向工人班组进行安全技术交底，给他们讲清楚安全重要性，讲清楚“三宝”的使用方法，“四口”、“五临边”处安全的防护以与不幸发生事故后安全自救方法等，安全要向班组“喊话”。班组在每一道工序施工前或每日作业前均应向工人进行安全技术交底，安全应和工资收挂钩。
3 )、加强施工用电管理
现场使用的动力、照明线路架设均应符合安全用电规定，严禁带电操作。
使用小型电动工具如电钻等，必须戴上绝缘手套和穿好绝缘胶鞋。
所有用电设备必须有可靠的接地保护、所有用电设备均应装有漏电保护器，并定专人定期检查、保修。
4 )、按照安全操作规程操作设备
在使用操作电动、液压或氧割等设备时，应严格按照各类设备的安全操作规程正确操作，避免安全事故的发生。
5)、高空作业攀登的用具，结构构造上必须牢固可靠，供上、下的踏板其使用荷载不应大于100N。
移动式梯子均应按现行的国家规范标准验收其质量，梯脚底部应坚实，不得垫高使用梯子的上端应有固定措施，立梯工作角度以75°±5°为宜，踏步上下间距以30为宜，不得缺档。
梯子如需接长使用，必须有可靠的连接措施，且接头不得超过一处，连接后梯梁的强度不得低于单梯梯梁的强度。
上下梯子时，必须面向梯子，且不得手持器具。在高空作业时必须放好各种工具和材料，防止坠落伤人，在架上作业时系好安全带以防坠落。
6)、安全检查：由现场安全生产小组定期或不定期地检查，查出施工过程中的违章违纪行为，应给予批评教育.
7)、 各专业间配合协调施工
凡土建、吊装、安装等几个专业同一场所施工，必须加强领导、密切配合、统一指挥，共同制定安全措施。
6、保证工期的技术组织措施
为保证本工程完全照甲方要求的合同工期使用，质量合格，施工单位必须采取一切有效管理手段，确保施工组织设计的实施，工程严格按照进度计划执行，质量严格按照方案中有关措施控制，在土建工程按期优质施工的基础上，安装工程还应具备以下措施，以保证工期。
1) 、公司重视和支持
公司从管理人员配备、劳动力组织、机具设备、材料物资的供应等方面，全力支持保证工程按施工组织设计实施。
2)、对项目实行经济管理
对项目承包必须实行经济管理、项目工程中必须缴纳风险抵押金。在施工过程中，采取分阶段重奖、项目部针对施工组织设计进度计划必须编制各专业周进度计划。并严格按期完成，做到周周落实，确保进度。
3) 、班组实行分项承包
对工人班组也要采取分项以合同的形式，定质量和进度要求，对按期完成的有奖，质量上采取优质优价，每月由现场技术负责人和工长考核，完不成任务的必须受罚，促使班组高质、高效完成施工任务。
4)、 优化施工方案
本工程施工过程中，应不断地提出优化施工方案。在保证工程质量的前提下，以更合理的施工方法提高效率，缩短工期。同时大力采用新技术、新材料、新工艺、打破常规，向科学技术要质量、要速度。施工过程中，根据设计图纸，施
