空气焓湿图使用.ppt

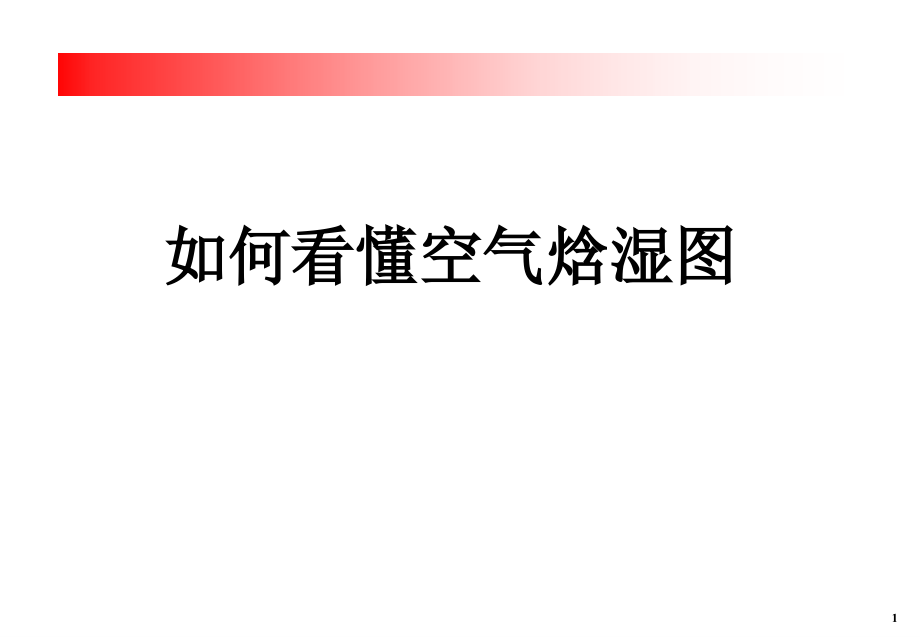

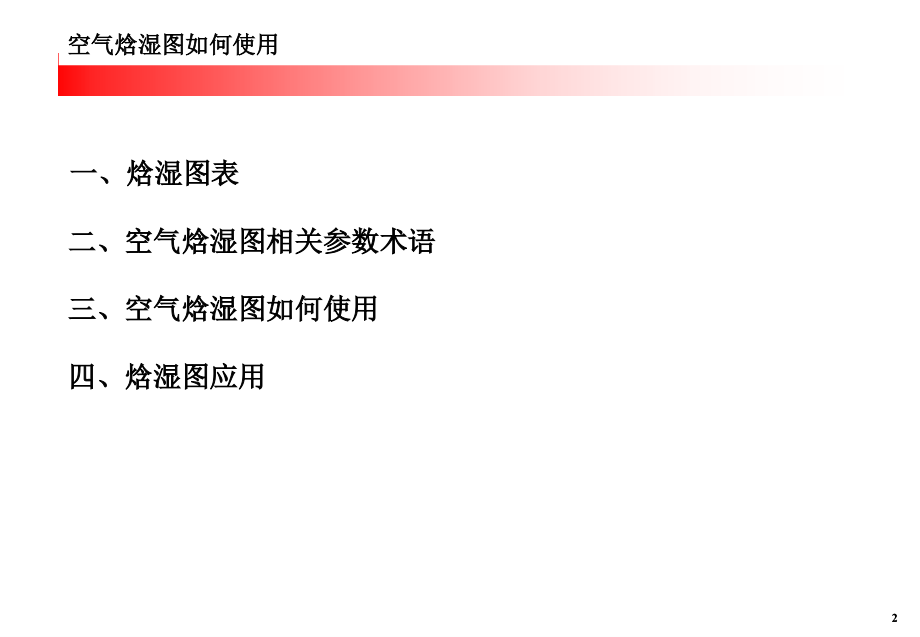

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,*,1,如何看懂,空气焓湿图,1,2,空气焓湿图如何使用,一、焓湿图表,二、空气焓湿图相关参数术语,三、空气焓湿图如何使用,四、焓湿图应用,2,焓湿图表,一、空气焓湿图表,1,、空气焓湿图表,3,焓湿图表,2,、焓湿图认识,含湿量,d,（,g/kg,）,温,度,t,(,),相对湿度线,等温线,等湿线,等焓线,RH=100%,露点温度,RH=40%,RH=60%,RH=20%,RH=10%,4,5,空气焓湿图术语,二、空气焓湿图相关参数术语,1,、温度,温度定义：,温度表示物体冷热程度的物理量，微观上来讲是物体分子,热运动的剧烈程度，常用单位。,干球温度,用普通温度计测得的湿空气的正常温度。,湿球温度,暴露于空气中而又不受太阳直接照射的湿球温度表上所读取的数值。,定压绝热条件下，空气与水直接接触达到稳定热平衡时的空气绝热饱和温度。,露点,温,度,是指空气中在水汽含量和气压都不变的条件下冷却到饱和时的温度，形象地说，就是空,气中的水蒸气,凝结,为露珠时候的温度叫露点温度,(,气态,液态,),。,5,6,空气焓湿图术语,2,、湿度,表征空气中水汽含量的物理量,相对湿度,RH,空气中水蒸汽分压力与同温度下饱和水蒸汽分压力,之比。,绝对湿度,绝对湿度是单位体积的湿空气中含有的水蒸气的质量,（,kg/m,3,）。,含湿量,d,它表示,1,千克干空气所容纳的水蒸气的质量，,单位是,g/kg.,干空气,;,6,7,空气焓湿图术语,3,、焓（以,i,表示）,工质的热力状态参数之一，表示工质所含的全部热能，等于该工质的内能加上其体积,与绝对压力的乘积。,焓的定义：,1kg,干空气的焓和所容纳的水蒸气的焓值的总和称为湿空气的焓。,7,8,4,、标准大气压,在纬度,45,的海平面上，当温度为,0,时，,760,毫米高水银柱产生的压强叫做标准大气压。,760,毫米高水银柱产生的压强为,p,水银,=,水银,gh=13.59510,3,千克米,3,9.80672,牛千克,0.76,米,=1.01325105,帕,。这就是,1,个标准大气压的值,空气焓湿图术语,8,焓湿图应用,三、焓湿图如何使用,1,、根据状态点温度、相对湿度查找该点其余状态参数,A,已知某状态点温度,23,，相对湿度,55%,，查找其余状态叁数。,通过已知叁数取的交叉点,A,点，根据含湿图取得其余叁数：,a.,露点温度,13.5,b.,湿球温度,17,c.,焓值,48KJ/kg,d.,含湿量,9.8g/kg,已知温度,23,已知相对湿度,55,%,露点温度,13.5,含湿量,9.8,g/kg,湿球温度,17,焓值,48KJ/kg,9,焓湿图应用,三、焓湿图如何使用,2、根据状态点温度、焓值查找该点其余状态参数,相对湿度,60%,含湿量,12,g/kg,露点温度,17,已知：,A,点状态参数温度,25,，焓值,56KJ/kg,，求该状态点其余参数,。,Ans,：,1,、沿左侧温度线找到温度,25,向右划线；,2,、在右侧找到焓值线沿左上,方划线,。,3,、两线交,差点为,A,点。,4,、,透过,A,点,查找其余状态参数,：,a.,相对湿度：,60%,b.,露点温度：,17,c.,含湿量：,12g/kg,A,10,焓湿图应用案例,四、焓湿图应用,范例：,8月2日室外气温31，,相对湿度,64%，,如何避免室外玻璃不结露？,Ans,：利用,焓湿图上找到其露点温度,为,23.5，如果要求室外玻璃面不结露，需要将室内温度控制在23.5以上。,室外温度,31,相对湿度,6,4,%,露点温度,23.5,11,
