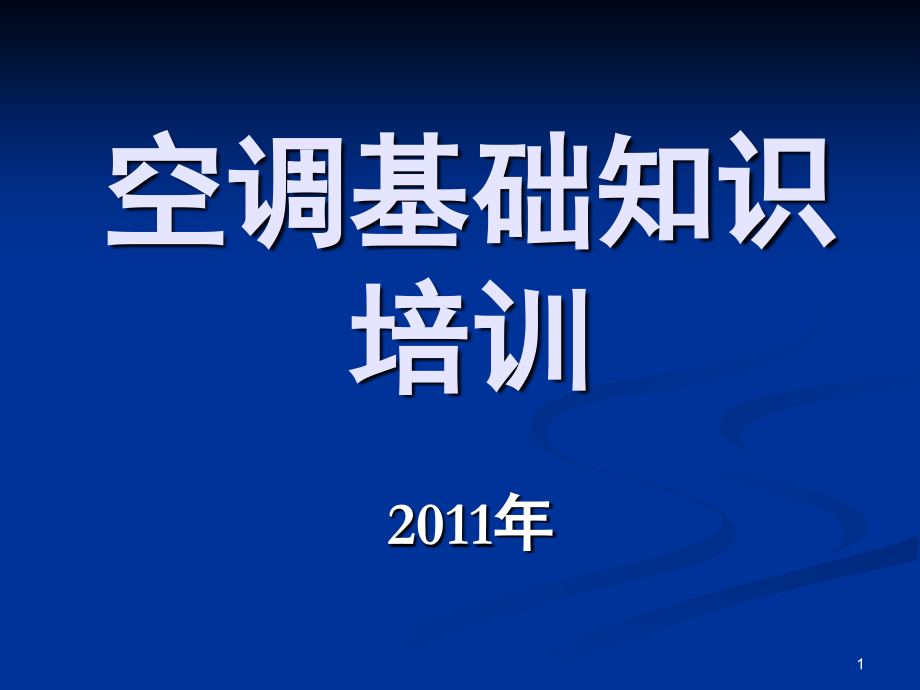

空调基础知识培训.ppt

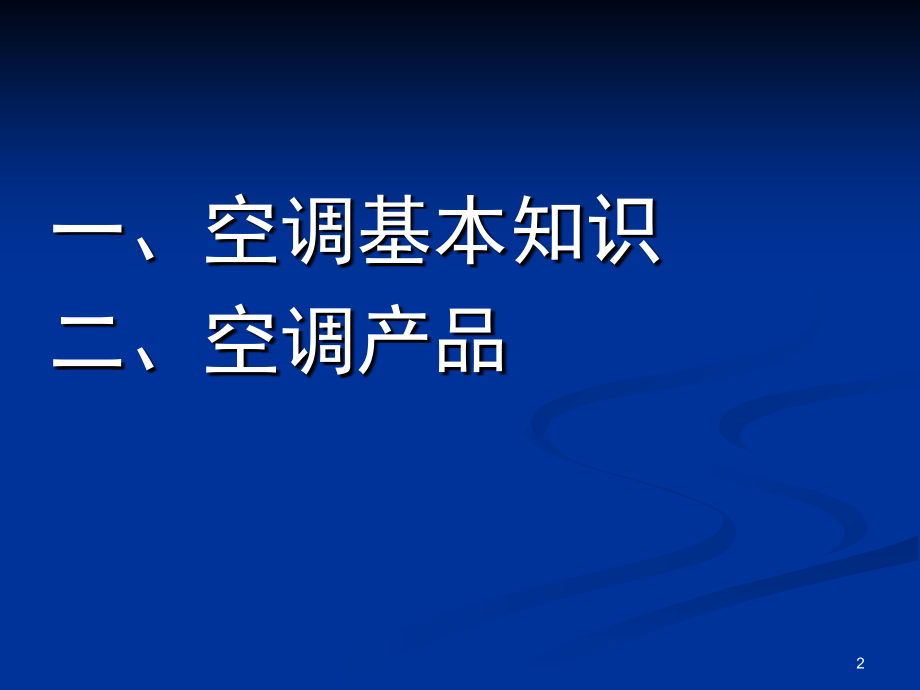

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,空调基础知识培训,2011,年,1,一、空调基本知识,二、空调产品,2,一、空调基本 知识,3,1,、,基本概念,1.1,空调的定义：,1,）空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的 温度、湿度、清洁度 及 气流速度 进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。,4,2,）满足人类或其它生物对舒适感的要求的空调，一般称之为舒适性空调；而主要用来满足工艺生产过程和设备的运行要求，及人体的舒适度要求的空调，一般称之为 工艺性空调。,5,1.2,空调的制冷量与制热量,1,）制冷量：单位时间内，空调器在名义制冷工况下从空间区域或房间内排除的热量。,2,）制热量：单位时间内，空调器在名义制热 工况下向空间区域或房间内释放的热量。,6,3,）能效比,能效比是在额定工况和规定条件下，空调进行制冷运行时实际制冷量与实际输入功率之比。这是一个综合性指标，反映了单位输入功率在空调运行过程中转换成的制冷量。空调能效比越大越省电。,7,1.3,冷量单位,1HP（,匹）就是0.735,KW，,原是功率单位（一般是指输入功率）而非制冷量单位。,用作制冷量单位时，在不同系列数值不同，,分体机：,1,匹,=2500W,多联机：,1,匹,=2800W,水机：,1,匹,=3000W,1,冷吨,=3516W,8,单位转换：,1KW=860,大卡（,Kcal/h,）,1 Kcal/h,（大卡）,=1.163 w,1,冷吨（,USRT,）,=3.5162K W,9,1.4,制冷原理,空 调 制 冷 系 统 流 程 示 意 图,冷却水,冷冻水,冷媒,冷凝器（放热）,主机,膨胀阀,压缩机,蒸发器,(,吸热）,冷却塔,空调末端,高温高压气体,中温高压气体,低温低压液体,低温低压气体,10,空 调 制 热系 统 流 程 示 意 图,11,制冷四大部件,压缩机,12,制冷四大部件,蒸发器,13,制冷四大部件,冷凝器,14,制冷四大部件,毛细管,膨胀阀,节流装置,15,制冷四大部件,辅助设备,-,四通换向阀（,制冷和制热切换）,16,二、空调产品,17,2.1,空调 产品分类,一、舒适性空调,1,、家用空调,窗机、分体挂机、分体柜机、天花机、,小型家用多联机,2,、商用空调,风管机、,VRV,多联机、水冷柜机，水源,热泵机组；,风冷热泵模块,机组、螺杆机、离心机；,18,二、工艺性空调,1,、低温空调,2,、洁净空调,19,2.2,各系列空调特点,1,窗式空调,窗式空调是一种整体式空调器，是空调产业前期的代表品，有结构紧凑、体积小、重量轻、安装方便等特点，适用于卧室、办公室、家庭小计算机房等场所使用；其主要缺点是噪声较大，能效低。目前已经淘汰。,20,2,分体空调：,是在整体式空调器的基础上发展起来的，由室内和室外机组组成，两者通过电缆和管道连接。两组之间的管道采用铜管接头连接，它的优点是：,21,（,1,）,压缩机,和冷凝器装在室外，离房间较远，降低了噪音，改善了环境，其噪音比窗式空调器低。,（,2,）安装和检修方便，小修容易，大修可分别拆卸。,（,3,）室内机组占地面积小，布置方便，造型美观，可与室内装饰配套。,（,4,）增加了冷凝器的传热面积和风量，散热条件比窗式空调器好,22,3.,家庭中央空调,家庭中央空调不仅适合于,50200,的普通家庭住宅，更适合于建筑面积,200500,的休闲别墅类住宅，在现代高档别墅群中有广泛的使用。,23,（一）家庭中央空调的特点：,1,）整个家庭都满足舒适性条件，避免了其它分体机造成 的直吹过冷和房内冷热不匀的人体不适现象；,2,）装饰性好，配合装修无任何外露管线，整个系统处于隐蔽状态；,3,）操作简单，自动运行，无需维护；,4,）可根据各个房间的朝向、功能等增加和减少送冷（热）量；,5,）可加新风、加湿，使室内空气保持新鲜和卫生。,24,（二）家用中央空调的局限：,1,布置上：设计和安装要与装修结合才能达到良好的舒适性和装饰效果；,2,电源要求：电负荷较大，老式住房要考虑电路负荷是否足够。,25,（,1,）家用空调,冷量：小,1,匹，,1,匹，,1.5,匹，,2,匹，,3,匹，,5,匹,2.3,空调实例图片,挂机,天花机,窗机,26,家用多联机：,3,匹,-8,匹,（,2,）商用空调,VRV,多联机：,8,匹,-20,匹,27,水冷柜机,风冷热泵模块机组,单台冷量：,25KW200KW,组合冷量：可达,1040KW,冷量：,30KW165KW,28,（,3,）水机系列,离心式冷水机,螺杆式冷水机,冷量：,3001800RT,冷量：,30500RT,29,组合式空气处理机组,风机盘管,吊顶式空调箱,30,1、空调末端的主要类别,1）空调箱：一般有吊顶式、卧式、立式机组,2）组合式空调箱，根据要求可以有不同的功能段。,3）风机盘管：主要形式有卧式暗装（有普通型与高静压之分）、立式明装、卡式吸顶等。,31,中央空调系统图,32,2.3,空调品牌,（,1,）家用空调,国产：格力、美的、海尔、志高、奥克斯、,TCL,外国：大金、东芝、三菱电机、三菱重工、,松下、三星、,LG,33,（,2,）冷水机组,大金、麦克维尔、日立、特灵、,开利、,约克、美的,34,谢 谢 ！,35,
