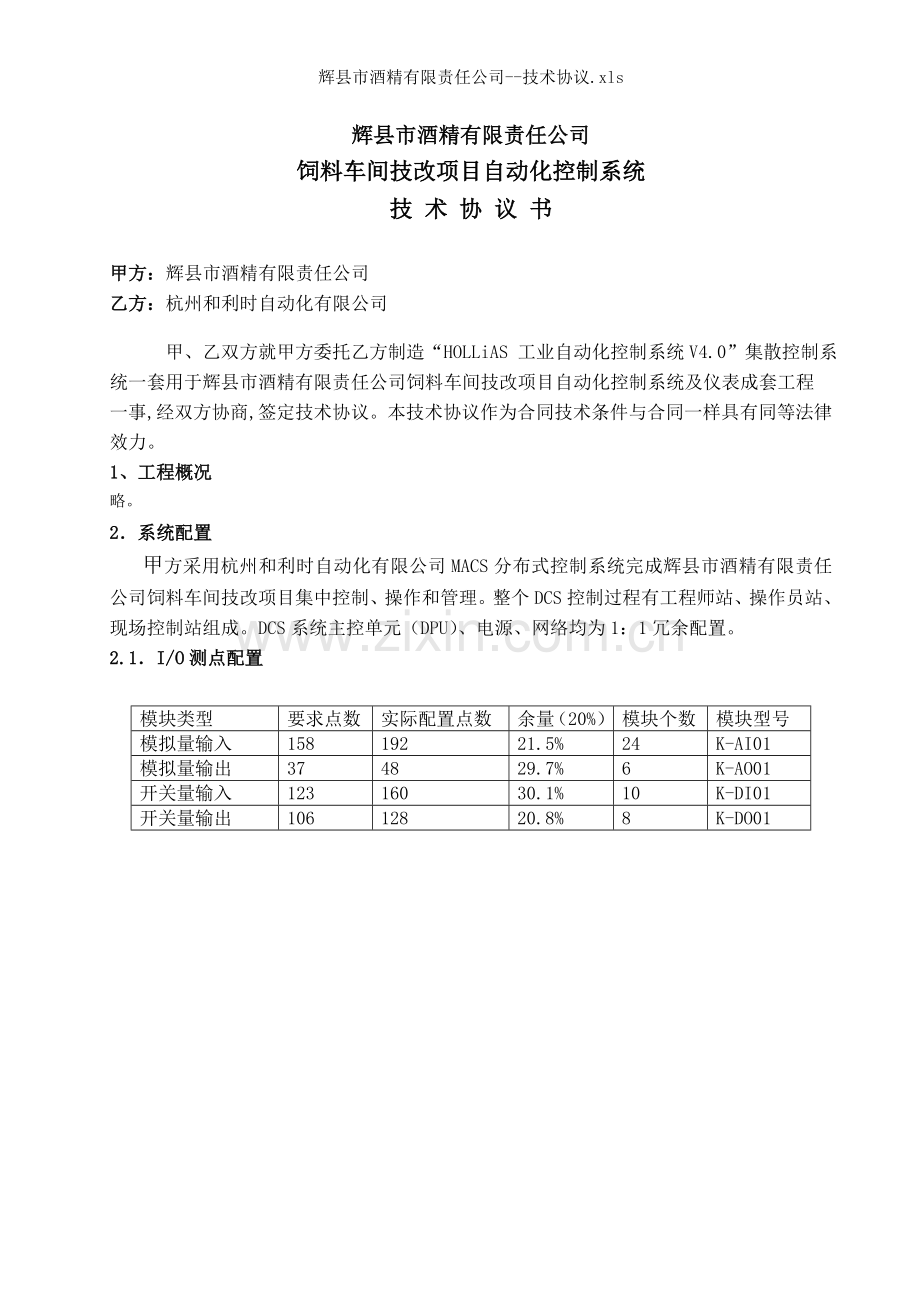

辉县市酒精有限责任公司
饲料车间技改项目自动化控制系统
技 术 协 议 书

甲方：辉县市酒精有限责任公司
乙方：杭州和利时自动化有限公司

甲、乙双方就甲方委托乙方制造“HOLLiAS 工业自动化控制系统V4.0”集散控制系统一套用于辉县市酒精有限责任公司饲料车间技改项目自动化控制系统及仪表成套工程一事,经双方协商,签定技术协议。本技术协议作为合同技术条件与合同一样具有同等法律效力。
1、工程概况
略。
2．系统配置
甲方采用杭州和利时自动化有限公司MACS分布式控制系统完成辉县市酒精有限责任公司饲料车间技改项目集中控制、操作和管理。整个DCS控制过程有工程师站、操作员站、现场控制站组成。DCS系统主控单元（DPU）、电源、网络均为1：1冗余配置。
2.1．I/O测点配置

模块类型
要求点数
实际配置点数
余量（20%）
模块个数
模块型号
模拟量输入
158
192
21.5%
24
K-AI01
模拟量输出
37
48
29.7%
6
K-AO01
开关量输入
123
160
30.1%
10
K-DI01
开关量输出
106
128
20.8%
8
K-DO01

2．2. 系统配置清单
名称
规格型号
单位
数量
生产厂家
1.硬件部分
操作员站
OptiPlex 7020 MT；G3240/4G/500G/DVDRW/键鼠/无OS/3年
台
2
和利时定制
显示器
DELL，E2314H：23＂，分辨率：1920*1080，屏幕比例：16:9，亮度：250cd/m2，对比度：1000:1，响应时间：5ms，接口：DVI-D、VGA，1年
台
2
DELL
网卡

块
2
Intel
安全工业交换机
GM010-ISW-8L
台
2
Dlink
网线
以太网线
批
1
和利时
操作台
FP914A
台
2
和利时
2.控制站
K-CU01
K系列主控制器模块
块
2
和利时
K-CUT01
4槽主控制器背板模块
块
1
和利时
K-BUST01
单槽IO-BUS背板/K-BUST01-B
块
2
和利时
SM910
220VAC转24VDC120W直流输出电源
块
4
和利时
SM913
220VAC转24VDC240WSM系统专用直流输出电源
块
4
和利时
K-PW01
交流电源配电板模块
块
2
和利时
K-PW11
直流电源配电板
块
2
和利时
K-PW21
查询电源分配板
块
1
和利时
K-BUS02
8通道星形IO-BUS模块
块
4
和利时
K-BUST02
星形IO-BUS终端匹配器模块
块
6
和利时
K-AI01
8通道模拟量输入模块
块
24
和利时
K-AT01
8通道AI与AO底座模块
块
24
和利时
K-AO01
8通道模拟量输出模块
块
6
和利时
K-AT01
8通道AI与AO底座模块
块
6
和利时
K-DI01
16通道24VDC数字量输入模块
块
10
和利时
K-DIT01
16通道DI底座
块
10
和利时
K-DO01
16通道24VDC数字量输出模块
块
8
和利时
K-DOT01
16通道DO底座模块
块
8
和利时
K-DOR01
16通道DO交直流继电器输出端子板
块
8
和利时
3.外部设备
主机柜
K系统主机柜，九折型材框架，2200*800*650(高*宽*深)
套
1
和利时
扩展柜
K系统800深九折型材辅助柜/KP502-A2

1
和利时
UPS
3KVA/0.5H
套
1
科龙
4.软件总计
操作员站操作系统软件
预装WIN7专业版
套
2
微软
HOLLiAS MACS V6.5.X软件工程师站授权
　HOLLiAS MACS V6-ENG
套
1
和利时
HOLLiAS MACS V6.5.X软件历史站授权
　HOLLiAS MACS V6-HIS
套
1
和利时
5.培训
工厂系统培训

人
1
杭州

2．3. 系统配置清单
序号
用途
型号
相关参数
数量
品牌
1
进蒸汽管道压力
AT2000
量程0.1~1.6MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
2
和利时
2
干燥机进气压力
AT2000
量程0.1~1.6MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
3
和利时
3
干燥机废气压力
AT2000
量程0.1~1MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
3
和利时
4
洗涤罐压力信号
AT2000
量程0.1~1MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
5
料闪蒸压力
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
2
和利时
6
水闪蒸压力
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
7
三效分离器
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
8
二效分离器
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
9
一效分离器
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
10
污冷凝水罐
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
11
一效循环泵
AT2000
量程0.1~1MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，DN50法兰，50mm插入深度，2米毛细管，带显示表头和安装支架。（蓝色部分为增加法兰和毛细管，解决测量介质比较粘稠问题）
1
和利时
12
二效循环泵
AT2000
量程0.1~1MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，DN50法兰，50mm插入深度，2米毛细管，带显示表头和安装支架。（蓝色部分为增加法兰和毛细管，解决测量介质比较粘稠问题）
1
和利时
13
三效循环泵
AT2000
量程0.1~1MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，DN50法兰，50mm插入深度，2米毛细管，带显示表头和安装支架。（蓝色部分为增加法兰和毛细管，解决测量介质比较粘稠问题）
1
和利时
14
真空泵
AT2000
量程-0.1~0MPA 4-20mA HART协议，316L膜片，电气接口：M20*1.5，带显示表头和安装支架。
1
和利时
15
糟液罐液位
AT2000
量程0-20M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头
1
和利时
16
清液罐液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头
1
和利时
17
浓浆罐液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头
1
和利时
18
一效分离器液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头和安装支架。毛细管：2*5米
1
和利时
19
二效分离器液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头和安装支架。毛细管：2*5米
1
和利时
20
三效分离器液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头和安装支架。毛细管：2*5米
1
和利时
21
污冷凝水罐液位
AT2000
量程0-5M 4-20mA HART协议，法兰：DN80(碳钢），316L膜片，电气接口：M20*1.5，带显示表头和安装支架。毛细管：2*5米
1
和利时

智能温度变送器
PT100

22

电流变送器

49

序号
名称
管道尺寸
介质
参数
规格型号
公称压力
数量
备注
厂家
1
蒸汽进气阀门
DN150
蒸汽
管道尺寸DN150，输入信号：4～20mA电动式，阀体/阀座/阀芯材质：外壳碳钢 阀芯304
PW150F1-16C36Y36W-ZK
16KG
1
阀体碳钢 阀芯304 不含法兰
浙江 力诺
2
注水泵阀门信号
DN25
酒糟
管道尺寸DN25，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PP025F1-16P30Y30W-ZK
16KG
1
阀体304阀芯304 不含法兰
浙江 力诺
3
干燥机阀门
DN150
蒸汽
管道尺寸DN150，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：外壳碳钢 阀芯304
PW150F1-16C36Y36W-ZK
16KG
3
阀体碳钢 阀芯304 不含法兰
浙江力诺
4
离心机阀门
DN50
酒糟
管道尺寸DN50，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PP050F-16P30Y30W-ZK
16KG
6
阀体304阀芯304 不含法兰
浙江 力诺
5
加浆阀门
DN50
酒糟
管道尺寸DN50，输入信号：4～20mA，电动式，，阀体/阀座/阀芯材质：304/304/304
PP050F-16P30Y30W-ZK
16KG
3
阀体304阀芯304 不含法兰
浙江 力诺
6
蒸发进料阀门
DN80
酒糟
管道尺寸DN80，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PW080F1-16P30Y30W-ZK
16KG
1
阀体304阀芯304 不含法兰
浙江 力诺
7
三效分离器阀门
DN65
酒糟
管道尺寸DN65，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PP065F1-16P30Y30W-ZK
16KG
1
阀体304阀芯304 不含法兰
浙江 力诺
8
二效分离器阀门
DN50
酒糟
管道尺寸DN50，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PP050F-16P30Y30W-ZK
16KG
1
阀体304阀芯304 不含法兰
浙江 力诺
9
一效分离器阀门
DN65
酒糟
管道尺寸DN65，输入信号：4～20mA，电动式，阀体/阀座/阀芯材质：304/304/304
PP065F1-16P30Y30W-ZK
16KG
1
阀体304阀芯304 不含法兰
浙江 力诺
合计

18

3. 双方分工及责任
3.1. 甲方
Ø 负责DCS机柜就位，协助DCS网络电缆敷设，提供系统所需IO信号电缆、电源电缆、接地电缆及完成相应敷设接线工作；
Ø 组织现场工作，并制订DCS调试计划；
Ø 协调现场调试所需资源、进度等；
Ø 提供乙方设计所需要图纸资料；
3.2. 乙方
Ø 计制作产品必须满足甲方所提供仪表参数和工艺参数及甲方所提其他设计要求；
Ø DCS网络电缆敷设（DCS柜与柜之间以及电脑与控制控柜之间连线）;
Ø DCS编程组态； DCS硬件成套、供货及发运；
Ø 提供预制网线等网络附材及DCS设备间预制电缆；
Ø 指导DCS系统安装（如机柜就位、电缆敷设、接线等）；
Ø DCS系统培训、操作培训、维护培训；
Ø DCS系统现场调试；
注：甲乙双方调试过程中责任界线：以DCS端子为界线；

4. 工程服务
4.1. 概述
工程服务包括项目服务与现场服务。项目服务有项目管理、技术联络会、文件资料、系统测试、出厂检验、货物包装运输、系统培训等。现场服务包括到货开箱验收、系统安装指导、系统通电、系统调试和投运、现场培训、系统验收等。
4.2. 项目管理
整个项目执行期间提供优良项目管理服务。乙方在签约后立即指定一位有经验项目经理并通知甲方，项目经理负责整个项目协调沟通、实施进度管理、文件资料往来、系统软硬件设计等工作。
合同签订后两周内，乙方需提供本项目硬件设计、成套、组态、测试、验收检验、出厂等阶段执行进度，并得到甲方确认；乙方把系统接地要求、电缆敷设要求、控制室环境要求、机柜盘台安装尺寸等甲方设计、施工过程中需要DCS技术资料等提供给甲方。
4.3. 工程技术联络会
合同签订后一周内，甲方组织协调召开工程联络会，地点：暂定甲方现场，会议费用由甲方负责，乙方往来差旅费用自行负责。主要确定工期、冻结硬件配置、技术培训、资料交接、差异变更等事宜。会议期间甲方把乙方设计所需要资料（纸质或电子）提供给乙方，以便乙方及时对DCS系统进行设计，具体包括：
Ø 系统图(PI&D图，流程图)；
Ø I/O测点清单；
Ø 程序控制要求（控制方案）；
Ø 各生产记录报表格式及具体要求；
Ø 提供DCS各设备安装场地平面布置图及各设备之间互连通讯电缆长度。
4.4. 文件资料
4.4.1．出厂资料
设备到达现场时乙方提供完整中文资料1套，每套资料包括：
Ø KM硬件手册一册；
Ø MACS系统手册一册；
Ø MACS安装维护手册一册；
Ø DCS网络布线图及接线图一册；
4.4.2．竣工资料
项目验收时乙方整理汇编详细中文竣工资料2套给甲方；
4.5. 系统测试与出厂检验
系统测试检验在乙方工厂内完成，乙方质量部测试人员依据《系统产品出厂检验规范》、《项目合同及技术协议书》、《工程联络会纪要》对该项目货物质量、规格、数量等进行准确而全面检测, 具体包括：
Ø 系统操作站、工程师站性能指标及数量；
Ø 机柜盘台配置、外观；
Ø 所有I/O信号精度检测；
Ø I/O站负荷检测；
Ø 掉电保护测试；
Ø 冗余功能测试；
Ø 网络功能测试；
Ø 带电插拔检测；
Ø 报警功能检测；
Ø 趋势管理检测；
Ø 控制方案检测；
Ø 系统画面检测；
Ø 在线下装检测；
Ø 72小时连续运行检测；
Ø 打印机功能检测；
Ø 软件版本及补丁检测；
测试合格后测试部向项质检部提供测试报告，质检部根据《系统产品出厂检验规范》对系统货物进行最终检验，检验合格后，质检部出具一份证明货物符合合同规定系统质量合格证书，随出厂设备一起发给甲方。
4.6. 货物包装及运输
乙方将按合同中规定条款认真对待货物包装。乙方将按国际上针对DCS系统运输标准，对所供货物进行包装，特别在防雨水侵蚀方面加强防范措施。对于所购货物中易受震动、冲击而损坏部件（如硬盘、LCD等）采取可靠防震包装措施，以防这些部件和整体结构受到损坏。如有损坏，不予验收。
4.7 现场开箱验收及安装指导
设备到现场后一周内，由甲乙双方共同开箱验收，逐一对合同中所提供货物进行核对和外观检查；乙方派有经验工程技术人员到现场指导安装，确保工程安装质量。
4.8 系统通电
DCS设备在现场安装、接线完毕后，系统通电由甲方负责总协调，乙方负责技术检查，通电前由乙方技术人员检查系统安装、接线、电源及接地等情况，确认无误后方可通电。系统通电后，若发现有部件损坏(人为损坏除外)，乙方应免费及时提供紧急备件更换，不影响甲方工程进度。
4.9 系统调试、投运
在此期间乙方派有经验应用工程师进驻现场，密切配合指导甲方、安装单位完成调试工作，待系统各部分处于正常工作状态后，将系统与工艺过程逐步连接起来，乙方负责系统投入运行，并保证DCS系统开车期间系统正常工作，并满足甲方有关测量和控制要求。
4.10 系统验收
DCS系统投入正常运行72小时后或乙方货到12个月，以先到者为准。

5. 技术培训
5.1 系统培训
5.1.1. 培训对象
负责本工程项目安装、调试、维护工程师和技术人员。
5.2. 现场
Ø 操作培训，乙方技术人员针对该项目对乙方操作人员进行操作指导培训,一般在调试期间同时进行；
Ø 维护培训，乙方技术人员对乙方日常维护人员培训，如：硬件日常维护、组态修改等，一般在调试期间同时进行；

6． 售后服务与维修
系统质保期为系统投运验收后一年或到货十八个月，以先到者为准。产品质保期内，由于产品本身质量原因所引起故障，乙方将免费维修或更换。在合同保证期以后10年内，乙方负责免费提供最新版本系统软件、应用软件及升级服务（不包含硬件）。
7.以上设备清单是和杭州利时自动化有限公司根据甲方提供点数表而配置，这些软、硬件设备必须满足一期和本次技改项目系统正常运行。

甲方：辉县市酒精有限责任公司 乙方：杭州和利时自动化有限公司

代表： 代表：

时间： 时间：
