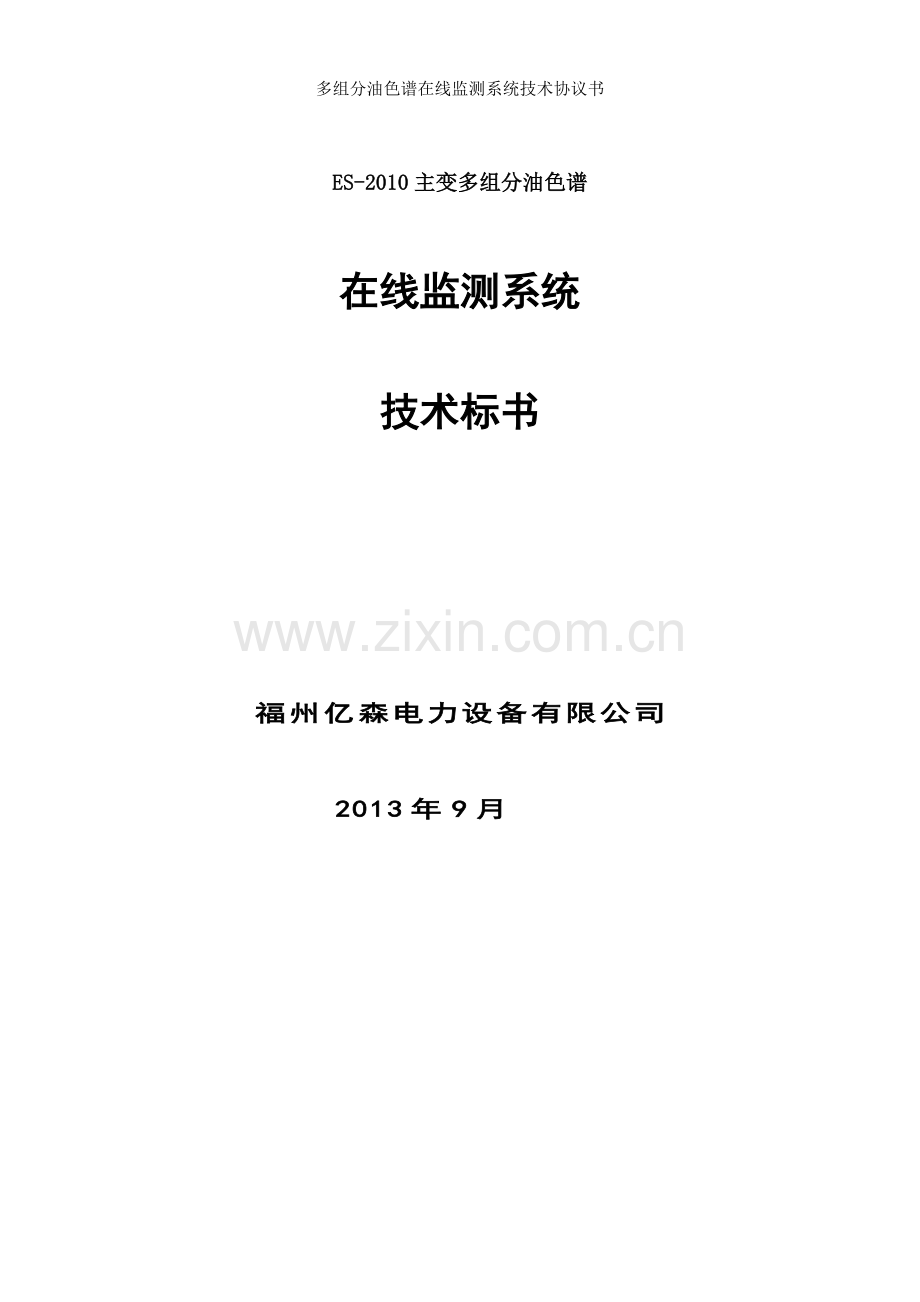

多组分油色谱在线监测系统技术协议书
ES-2010主变多组分油色谱
在线监测系统
技术标书

福州亿森电力设备有限公司
2013年9月

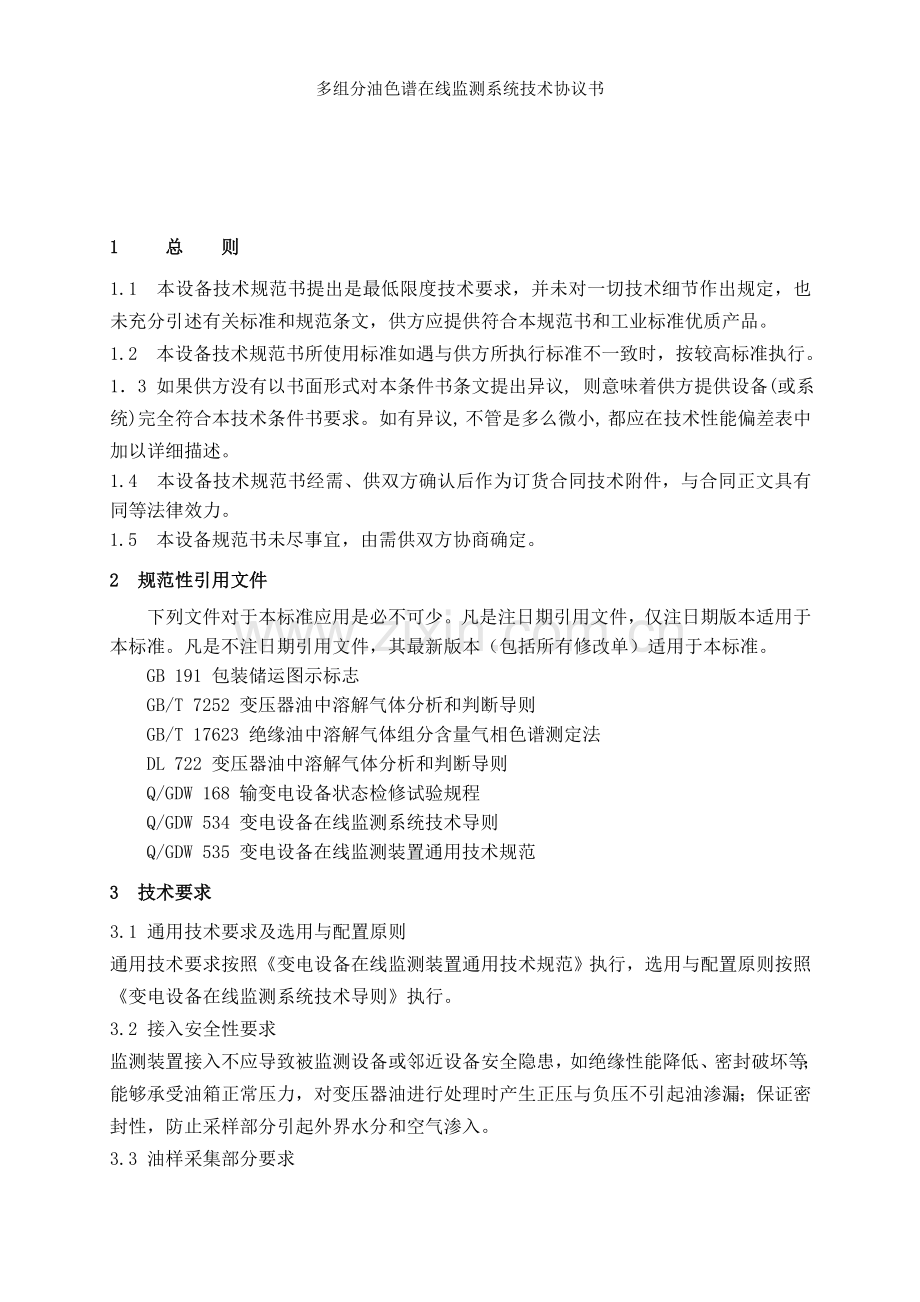

1 总 则
1.1 本设备技术规范书提出是最低限度技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，供方应提供符合本规范书和工业标准优质产品。
1.2 本设备技术规范书所使用标准如遇与供方所执行标准不一致时，按较高标准执行。
1．3 如果供方没有以书面形式对本条件书条文提出异议, 则意味着供方提供设备(或系统)完全符合本技术条件书要求。如有异议, 不管是多么微小, 都应在技术性能偏差表中加以详细描述。
1.4 本设备技术规范书经需、供双方确认后作为订货合同技术附件，与合同正文具有同等法律效力。
1.5 本设备规范书未尽事宜，由需供双方协商确定。
2 规范性引用文件
下列文件对于本标准应用是必不可少。凡是注日期引用文件，仅注日期版本适用于本标准。凡是不注日期引用文件，其最新版本（包括所有修改单）适用于本标准。
GB 191 包装储运图示标志
GB/T 7252 变压器油中溶解气体分析和判断导则
GB/T 17623 绝缘油中溶解气体组分含量气相色谱测定法
DL 722 变压器油中溶解气体分析和判断导则
Q/GDW 168 输变电设备状态检修试验规程
Q/GDW 534 变电设备在线监测系统技术导则
Q/GDW 535 变电设备在线监测装置通用技术规范
3 技术要求
3.1 通用技术要求及选用与配置原则
通用技术要求按照《变电设备在线监测装置通用技术规范》执行，选用与配置原则按照《变电设备在线监测系统技术导则》执行。
3.2 接入安全性要求
监测装置接入不应导致被监测设备或邻近设备安全隐患，如绝缘性能降低、密封破坏等；能够承受油箱正常压力，对变压器油进行处理时产生正压与负压不引起油渗漏；保证密封性，防止采样部分引起外界水分和空气渗入。
3.3 油样采集部分要求
循环油工作方式：油气采集部分需进行严格控制，应满足不污染油、循环取样不消耗油等条件。取样前应排除取样管路中及取样阀门内空气和“死油”，且所取油样必须能代表变压器中油真实情况，取样方式不影响主设备安全运行，并确保回油不影响变压器安全运行；
非循环油工作方式：分析完油样不允许回注主油箱，应单独收集处理。取样前应排除取样管路中及取样阀门内空气和“死油”，且所取油样必须能代表变压器中油真实情况，取样方式不影响主设备安全运行。
3.4 取样管路要求
油管应采用不锈钢或紫铜材质，油管外应加管路伴热带、保温管等保温部件及防护部件，以维持管路温度在 0°C 之上，保证变压器油在管路中顺利流动。
3.5 功能要求
变压器油中溶解气体在线监测装置应满足基本功能如下：
a） 监测装置应具备长期稳定工作能力，具有现场校验模式，提供校验用硬件接口；人工标定其定标周期应不大于 1 年；
b） 监测装置最小检测周期不大于 2 小时，且检测周期可以通过现场或远程方式进行设定；
c） 变压器油中溶解气体在线监测装置为多组分监测装置，需提供各气体组份浓度、绝对产气速率、相对产气速率数据，并给出产气速率趋势图、实时数据直方图、多组份监测结果原始谱图，并给出通过改良三比值法、大卫三角法、援例分析法等方法综合辅助诊断分析结果；
d） 具有故障报警功能（如数据超标报警、装置功能异常报警等）；
e） 具有恒温、除湿等功能。
f）自动实现数据采集、定性定量计算、三比值分析、相对产气速率和绝对产气速率计算、趋势图分析、原始谱图或原始数据查询及故障诊断等功能。
3.6 性能要求
1. 多组分监测装置：能监测变压器油中溶解气体七种组分（H2、CO、CO2、CH4、
C2H4、C2H6、C2H2）及微水含量检测。多组分监测装置技术指标如下：
多组分监测装置技术指标
序号
监测气体
测量范围
分辨率
测量误差
1
氢气H2
1-10000µl/l
1µl/l
±10%
2
一氧化碳CO
5-10000µl/l
5µl/l
±10%
3
甲烷CH4
0.5-2000µl/l
0.5µl/l
±10%
4
乙烷C2H6
0.1-2000µl/l
0.1µl/l
±10%
5
乙炔C2H2
0.1-500µl/l
0.1µl/l
±10%
6
乙烯C2H4
0.1-2000µl/l
0.1µl/l
±10%
7
二氧化碳CO2
10-20000µl/l
10µl/l
±10%
8
微水含量检测
1 mg/L
500 mg/L
±10%

2. 最小检测周期：最小检测周期指正常工作条件下，监测装置从自动进样开始到给出分析结果所需时间。最小检测周期应不大于 2 小时（首次冷态启动应不大于 4 小时）。
3. 通讯方式：GPRS无线通讯方式，变电站现场无需铺设通讯电缆。
4．全密封循环取油方式：取样油路与变压器本体油密闭循环，其中脱气后油样经真空处理循环回变压器，不造成变压器油损耗，并避免主变本体油受到污染。
5．安装方式：系统油路通过全密封专用取样阀与变压器连接，不影响一次设备安全运行和试验室色谱分析取油。系统主机可方便拆装、移动，变更监测对象，并可在不停电情况下对监测装置进行检修和维护。
6．系统主机箱、取油阀、回油阀均为不锈钢材料。
7．工作环境温度：－40℃～70℃。
8．系统主机箱防护性能：符合GB/T 4208规定IP55级要求。
9．工作电源 AC220V±15%；50Hz±0.5Hz。
10．系统具有10年以上使用寿命。
11．系统监控工作站软件技术参数及性能如下：
Ø 1）监控工作站软件安装在一台工控机上，支持多台计算机网络数据查询，工控机操作系统应为Windows 2000/ XP/2003等操作系统平台。
2）一套监控工作站可以同时监控多台系统主机。（最大监控数量≮16台）
Ø 3）系统采用Microsoft SQL Server2000（SP4）企业版数据库数据库，可保存10年以上历史数据。
4）工作站可以查询历史数据，并以趋势图、直方图等方式显示，并可打印、导出数据。
5）工作站可以查询色谱分析谱图和载气压力等系统工况。
6）工作站可以设定各组分数据报警注意值和产气率报警值，数据超标时自动声光报警，并支持手机短信息报警。
7）工作站可以设定系统主机分析周期、手机报警号码等参数。
4 设备安装及服务
4.1甲方义务
1、确定MGA2000产品所监测主变，在产品安装前与乙方技术人员一起进行现场勘查，确定产品安装位置、取油阀和回油阀位置、油路管道铺设路线与方式、电源电缆铺设路线以及接地方式；
2、甲方负责MGA2000现场安装电源电缆铺设与基础预制工作（乙方提供基础制作图纸）；
3、在乙方技术人员现场安装期间，甲方提供必要支持及安全监护。
4.2乙方义务
1、乙方免费提供工控机一台
19”液晶彩色三星显示器一个及在线装置现场安装所需所有电源电缆且必须采用4×2.5mm2铠装屏蔽阻燃电缆；
2、在产品安装前与甲方一起进行现场勘查，编制现场施工方案。
2、负责MGA2000产品现场指导安装、调试。
3、负责甲方MGA2000产品相关人员免费培训。
4、产品质保期为五年，在质保期内乙方免费更换所有配件、耗材，并承担维护及通信费用，确保其产品能正常运行。
5、确保产品符合南方电网公司变压器油中溶解气体在线监测装置技术规范所有要求。
5 环境条件
5.1. 最高环境气温：+70℃（户外）+40℃（户内）
5.2. 最低环境气温：0℃（户外）
5.3. 最高月平均相对湿度：95%(25℃) (产品内部既不凝露、也不积水)
5.4. 大气压力：80kPa~110kPa
5.5. 场地安全要求符合GB9361-88中B类安全规定。
5.6. 监测系统安全要求符合GB4943-1995规定。
5.7. 接地电阻符合GB2887-89中4.6规定。
5.8. 工作电源
额定电压 AC220V±15%；
频 率 50Hz±0.5Hz；
谐波含量 <5%。
6 包装、运输和贮存
甲方负责将合同设备运抵变电站内
6.1 设备制造完成并通过试验后应及时包装，否则应得到切实保护，确保其不受污损。
6.2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。
6.3 在包装箱外应标明需方订货号、发货号。
6.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
6.5 整体产品或分别运输部件都要适合运输和装载要求。
6.6 随产品提供技术资料应完整无缺，提供份额符合GB11032要求。
7 试验
试验分成出厂试验和现场投运试验两种类型。
7.1出厂试验
在设备交货之前，必须由制造厂检验部门进行出厂试验，全部检验合格后，附有合格证方可允许出厂，以表明设备符合需方标书规定要求。
7.2 现场试验及调试
设备运到工地后，安装完毕，具备现场试验条件后,如有需要，需方可通知厂家技术人员到场参加设备调试。在调试过程中，若发现设备存在元器件损坏或不正常工作情况，厂家负责维修或更换.
8 技术服务
8.1 技术培训
为了使用户掌握合同设备安装、调试、运行及维护技能，以保证设备正常安全运行，若需方提出要求,供方可安排需方技术人员到工厂培训，或在现场调试阶段，对需方技术人员进行现场培训。
8.2 售后服务
对于本合同设备，产品质保期为自产品出厂之日起一年时间内,在质保期间内厂家对产品质量问题实行“三包”。供方对产品实行终身服务。
在需要时厂家派代表到现场指导安装、调试和试运行，并负责解决合同设备制造及性能方面有关问题，详细解答合同范围内需方提出问题。
对于在产品质保期内出现制造质量问题设备，厂家负责修理和更换。
对于非供方责任造成设备损坏，供方有优先提供配件和修理义务。
对用户反映现场问题，供方应在一个工作日内给予答复，若需现场服务，则安排技术人员在两个工作日内到达现场（视交通而定）。
8.3 技术文件
8.3.1设备供货时提供以下资料：
a) 包装清单
b) 出厂合格证明书、产品说明书、附件、备品备件齐全
c) 出厂试验报告
9 验收
9.1.交货资料
本标要求到货设备随带下列资料
9.1.1出厂试验报告及产品合格证;
9.1.2接线图纸及其它相关图纸资料。
9.2.货物验收
需方按订货合同接收货物。

10 供货范围
供货范围一览表
序号
名称
型号
单位
数量
备注
1
多组分油色普在线监测装置（含微水含量检测功能）
含监测数据采集、显示、分析诊断、传输平台、通信远传等软件（包括通信电缆、控制电缆、电源电缆等）
套
1

2
站内监测后台屏
800*600*2260mm，前后开门，RAL7035
面
1
放于站内继电器室

附件一 技术性能偏差表
供货设备与本标准条件书文件有差异之处，无论优于或劣于本文件要求，均汇集成此表。
技术条件与供货设备无差异。

序号
技术条件
供货设备
条目
简要内容
条目
简要内容
1

说明：技术性能偏差表中未提及部分均响应技术条件文件要求。
