****化工

20万吨/年聚醚多元醇新材料项目

釜底放料球阀技术协议

买方:

卖方:

2011-9-14
6 / 6

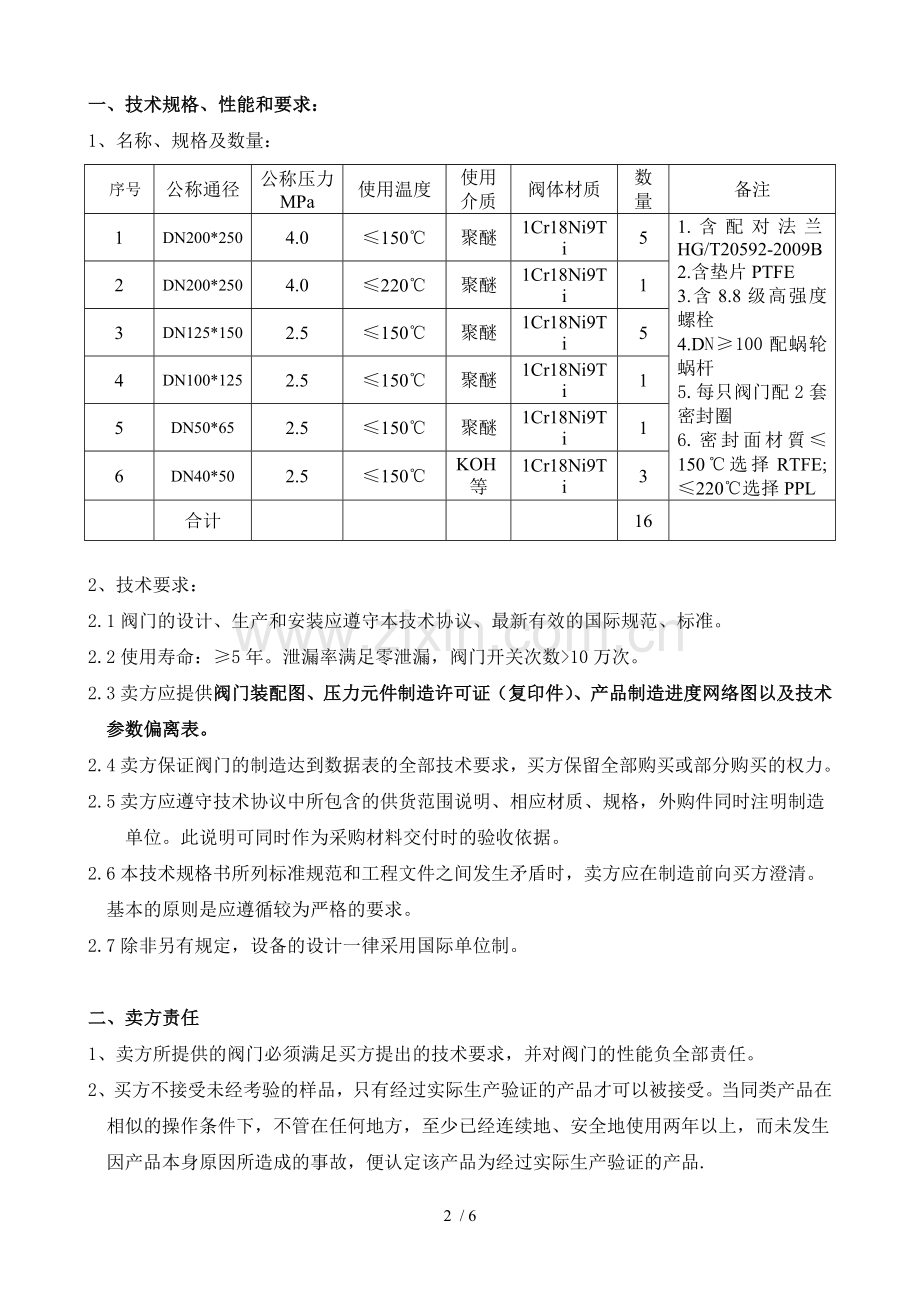

一、技术规格、性能和要求：
1、名称、规格及数量：
序号
公称通径
公称压力
MPa
使用温度
使用介质
阀体材质
数量
备注
1
DN200*250
4.0
≤150℃
聚醚
1Cr18Ni9Ti
5
1.含配对法兰HG/T20592-2009B
2.含垫片PTFE
3.含8.8级高强度螺栓
4.DN≥100配蜗轮蜗杆
5.每只阀门配2套密封圈
6.密封面材質≤150℃选择RTFE; ≤220℃选择PPL
2
DN200*250
4.0
≤220℃
聚醚
1Cr18Ni9Ti
1
3
DN125*150
2.5
≤150℃
聚醚
1Cr18Ni9Ti
5
4
DN100*125
2.5
≤150℃
聚醚
1Cr18Ni9Ti
1
5
DN50*65
2.5
≤150℃
聚醚
1Cr18Ni9Ti
1
6
DN40*50
2.5
≤150℃
KOH等
1Cr18Ni9Ti
3

合计

16

2、技术要求：
2.1阀门的设计、生产和安装应遵守本技术协议、最新有效的国际规范、标准。
2.2使用寿命：≥5年。泄漏率满足零泄漏，阀门开关次数>10万次。
2.3卖方应提供阀门装配图、压力元件制造许可证（复印件）、产品制造进度网络图以及技术参数偏离表。
2.4卖方保证阀门的制造达到数据表的全部技术要求，买方保留全部购买或部分购买的权力。
2.5卖方应遵守技术协议中所包含的供货范围说明、相应材质、规格，外购件同时注明制造单位。此说明可同时作为采购材料交付时的验收依据。
2.6本技术规格书所列标准规范和工程文件之间发生矛盾时，卖方应在制造前向买方澄清。基本的原则是应遵循较为严格的要求。
2.7除非另有规定，设备的设计一律采用国际单位制。

二、卖方责任
1、卖方所提供的阀门必须满足买方提出的技术要求，并对阀门的性能负全部责任。
2、买方不接受未经考验的样品，只有经过实际生产验证的产品才可以被接受。当同类产品在相似的操作条件下，不管在任何地方，至少已经连续地、安全地使用两年以上，而未发生因产品本身原因所造成的事故，便认定该产品为经过实际生产验证的产品.
3、卖方所提供的阀门必须是采用全新的、未使用过的材料制造。未经买方的同意，卖方不能擅自更改制造设备的材料。
4、未经买方同意，中标方不得将其合同转让给第三方生产制造。
5、卖方应保证所提供的阀门在装置在投产后至少一年内无非卖方原因而导致质量事故，同时保证阀门的正常使用寿命大于五年。
6、卖方的保证也适用于为阀门配套的任何协作单位(联营体)交货部分和服务.
7、在质保期内,买方有权要求卖方：无偿修补缺陷、更换。
8、卖方所提供的阀门出现由卖方原因引起的质量事故，卖方有责任立即修复并承担由此引起的直接费用。
9、卖方应按买方的要求定期递交工作进展情况报告（包括卖方分包厂家的制造情况）。卖方还应向买方递交同材料供应商签订的合同复印件（可不标价格）。
10、卖方有责任按本技术协议要求提供给买方所需的所有文件和资料。
三、设计、制造、检验及试验要求：
阀门的设计、制造、检验及试验应遵循以下最新版本的标准和规范以及相关的工程文件：
阀门的检验及试验JB/T3595-93
阀门的检验及试验(美国石油学会标准) API598-96
阀门的检验及试验JB/T9092-1999
通用阀门 标志GB12220-89
法兰连接金属阀门 结构长度GB12221-89
阀门铸钢件 外观质量要求GB12231-89
典型管道设计手册 法兰标准DG0506
钢制阀门　一般要求GB12224－2005
通用阀门　铜合金铸件技术条件GB12225－89
通用阀门  灰铸铁件技术条件GB12226－2005
通用阀门 球墨铸铁件技术条件GB12227－2005
通用阀门　碳素钢锻件技术条件GB12228－89
通用阀门 碳素钢铸件技术条件GB12229－2005
通用阀门 不锈钢铸件技术条件GB12230－2005
通用阀门 压力试验GB13927-92
通用阀门 压力试验GB/T13927-92
通用阀门 材料JB/T 5300-1991
通用阀门　供货要求JB/T7928-95
阀门清洁度和测定方法JB/T7748-95
阀门铸钢件　外观质量要求JB/T7927-95
阀门　标志和识别涂漆JB106-78
阀门　型号编制方法JB308-75
承压元件用奥氏体，奥氏体—铁素件（双相）铸件ASTMA351
化工部钢制管法兰HG-20615-97
截止阀制造标准GB/T 12225—89、GB12228—89、JB/T7746—95
闸阀制造标准GB/T 12221—1989
球阀制造标准GB12237-89《法兰和对焊连接钢制球阀设计标准》
钢制旋启式止回阀 GB/T12236-1989
蝶阀制造标准GB/T12238-1989
JB309-75 闸阀　参数
JB311-75 止回阀　参数
JB1681-75 截止阀　参数
JB1682-75 节流阀　参数
JB1683-75 球阀　参数
JB1684-75 蝶阀　参数
JB1685-75 隔膜阀　参数
JB2311-78 球阀　技术条件
JB2765-81 阀门　名词术语
阀门标志和识别涂漆JB106-78
3、卖方应按本技术协议的要求（包括规定的标准规范和所附工程文件）进行检验和试验。卖方 (制造厂)应具有切实可行的质量控制程序和检测手段，以保证所供设备的可靠性、安全性和耐用性。
4、上述阀门应在卖方工厂预组装、试验。在卖方工厂预组装和在现场进行安装试车期间，买方将派检查人员和/或其代表对出厂材料进行全面的核查。
四、检查和试验：
1、卖方应拥有一套完整的质量保证体系，以保证所有产品的安全性、可靠性、以及长期使用性能，并能够对阀门进行必要的检验、试验。
2、除非另有规定，要求所有结构材料均符合在技术协议中的数据表上规定的牌号。其性能应符合中国有关标准或国际上通用标准的规定。
3、卖方应向买方提供下述检验和试验记录数据。
(1) 材料的化学成分和力学性能、所使用材料材质证明书。
(2) 压力试验报告 试验、检验程序
(3) 及本标准和图样不符的项目。
（4）尺寸检验报告
（5）启闭力和启闭力矩
4、阀门的全部检验和试验记录应作为出厂合格证的一个组成部分，在发送到买方工厂的施工现场安装完毕后，随同产品出厂合格证，按合同规定的份数同时提供买方。
5、卖方在阀门发运到买方的施工现场后，卖方、买方、安装施工单位、施工监理四方验收，验收时卖方需提供详细、真实的试验报告，此验收不作为设备质量的最终评价，不签署任何文件，设备质量的最终评价在设备投入买方生产现场带负荷运行后6个月内完成。
6、如有采购阀门及合同规定的设计、选材要求或制造方法不一致时，或不符合有关标准和规范要求时，这些阀门将被拒收，由卖方负责另行处理，并承担买方应此产生的全部损失。
7、阀门在经买方检验和接受之后，如发现第三条第6款所述的缺陷时卖方仍应承担全部责任，并负责修理或更换设备，以保证提供的设备完全符合订货合同及有关标准和规范的要求。
8、性能实验应在试生产后6个月内进行，以验证设备是否达到设计要求，主要指标有：
(1)材质性能 （2）强度性能 （3）泄漏率。 (4)外形尺寸精度
其中任何一项指标因卖方原因而达不到设计要求，卖方应在三日内答复，并实行三包服务，若因阀门原因出现重大质量事故，造成重大损失，卖方应承担赔偿所有经济损失的责任。
五、质量保证：
1、阀门质保期为安装正常运行12个月或交货后18个月。使用寿命应≥5年，在质保期内，因卖方原因造成损坏，卖方免费提供修复、更换和服务等。
2、卖方应在投标文件中提供质量保证，产品质量要求不低于招标文件所描述的质量要求。
3、卖方提出的售后服务承诺。
六、其他约定
1、所有的阀门运输时应妥善包装，防雨和防潮，得到适当的支撑或加强，以防止由于通常吊装或运输中的冲击或振动所造成的损坏。每包技术资料的封面上应注明下述内容：
(1) 合同号；
(2) 供货、收货单位名称；
(3) 目的站／码头；
(4) 毛重；
(5) 箱号／件号。
2、采用汽车运输，卖方在合同规定的供货期内将货物发运到中标方指定的地点(南京市化学工业园江苏钟山化工工地)，卖方在发货前48小时应 通知买方做好接受准备。
3、如由必要，卖方到现场免费指导安装调试及协助买方解决在安装过程中出现的问题，在安全使用72小时后，由买方写出对安装材料的质量评价及对指导安装的工作评语，跟踪服务方告结束。
4、交付时阀门所有带法兰开口必须用盲板封死，不带法兰开口必须采用堵头封闭。
5、本技术协议一式两份，双方签字后及商务合同一起，构成一个整体，及商务合同具有同等法律效力。

卖方： 买方：

技术代表签字： 技术代表签字：

时 间： 年 月 日 时 间： 年 月 日
