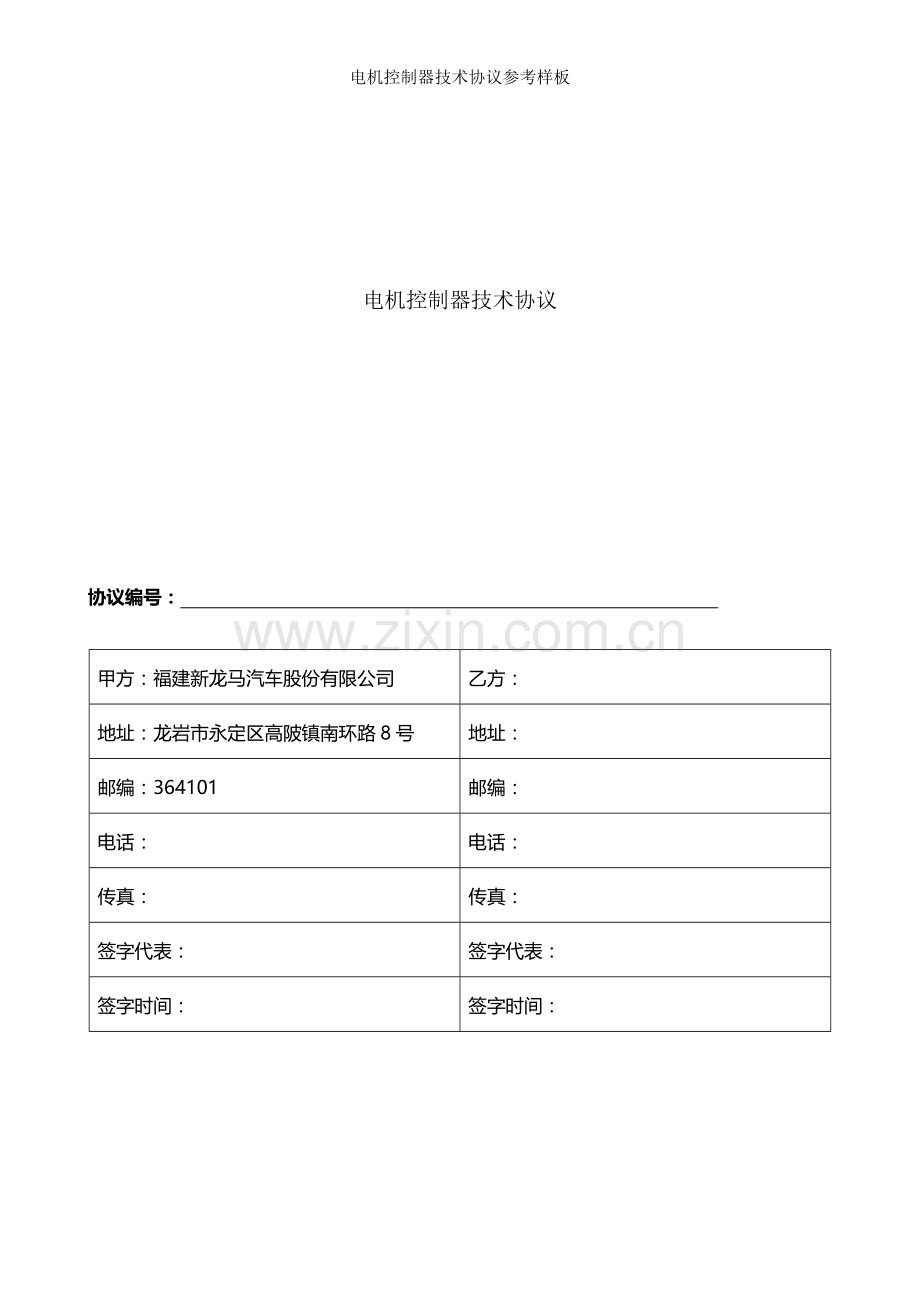

电机控制器技术协议

协议编号：

甲方：福建新龙马汽车股份有限公司
乙方：
地址：龙岩市永定区高陂镇南环路8号
地址：
邮编：364101
邮编：
电话：
电话：
传真：
传真：
签字代表：
签字代表：
签字时间：
签字时间：

目录
一. 开发产品清单 3
二. 技术参数要求 3
三. 认证测试 5
四. 包装运输及验收 5
五. 双方约定 6
六. 附件 8

依据《中华人民共和国民法典》规定， 福建新龙马汽车股份有限公司 （以下简称甲方）与XXXX有限公司（以下简称乙方）就电机控制器产品开发，经协商一致，双方达成如下技术协议。
一. 开发产品清单
序号
产品型号
产品名称
数量
备注
1

电机控制器
1套

二. 技术参数要求
1、 执行标准
序号
标准号
标准名称
标准类型
备注
1
GB/T 18488.1-2015
电动汽车用电机及其控制器技术条件
国标

2
GB/T 18488.2-2015
电动汽车用电机及其控制器试验方法
国标

3
GB/T 28382-2012
纯电动乘用车技术条件
国标

4
GB/T 30512-2014
汽车禁用物质要求
国标

5
GB/T 18384.3 -2015
电动汽车安全要求第3部分:人员触电防护
国标

7
GB/T2423-2008
电工电子产品环境试验
国标

8
GB/T 18386
电动汽车能量消耗率和续驶里程试验方法
国标

9
GB/T 29307-2012
电动汽车用电机系统可靠性试验方法
国标

10
GB/T 18385-2005
电动汽车动力性能试验方法
国标

11
GB/T 4208-2008
外壳防护等级（IP代码）（IEC60529：2001，IDT）
国标

12
QC/T 413-2015
汽车电气设备基本技术条件
行标

13
GB/T 28046-2011
道路车辆 电气及电子设备环境条件和试验
国标

14
GB/T18655-2010
车辆、船和内燃机 无线电骚扰特性用于保护车载接收机限值和测试方法
国标

2、 参数列表
零件
名称
规格/参数
名称
规格/参数
电机控制器
控制器名称
电机控制器
生产厂家

控制器型号

相数

额定容量（kVA）

峰值容量（kVA）

持续工作电流（Arms）

短时工作电流（Arms）

额定电压（V）

工作电压范围（V）

输出频率范围(Hz)

最大效率(%)

通讯方式

工作温度范围（℃）

工作制

外形尺寸（mm）

防护等级

重量（kg）

过流保护（A）

冷却方式

过压保护（V）

欠压保护（V）

过热保护（℃）

放电电阻

母线支撑电容

主控芯片

速度采集芯片

电流传感器

驱动芯片

电源芯片

IGBT模块

3、 端子定义
通讯端子定义
控制器侧插座型号：

引脚
1
2
3
4
5
6
7
整车侧插头型号：
插针型号：

信号

引脚
8
9
10
11
12
13
14
信号

引脚
15
16
17
18
19
20
21
信号

引脚
22
23
24
25
26
27
28
信号

引脚
29
30
31
32
33
34
35
信号

-
4、 环境适应性
名称
规格参数
存储环境温度

防护等级

工作环境温度

最大海拔高度

扫频振动

随机振动

耐电压

绝缘电阻

湿度

安全接地

高压件端子螺钉紧固力矩

5、 故障阈值
故障名称
故障动作
故障阈值
故障等级
备注
过流故障
停止运行

二级故障

过压故障
停止运行

二级故障

欠压故障
停止运行

二级故障

控制器过温故障
停止运行

二级故障

电机过温故障
停止运行

二级故障

编码器故障
停止运行

二级故障

电机超速
降功率运行

一级故障

电机过温降功率
降功率运行

一级故障

控制器过温降功率
降功率运行

一级故障

过压降功率
降功率运行

一级故障

欠压降功率
降功率运行

一级故障

堵转降功率

降功率运行

一级故障

6、 控制策略

7、 供货清单
序号
零部件编号
产品名称
数量/套
备注
1

电机控制器
1

三. 认证测试
电机和控制器需进行满足GB/T18488.1/2等国家标准要求并提供实验报告，提供日期：2018年5月20日。
四. 包装运输及验收
1． 产品验收
1） 乙方接到甲方数据后在规定时间内向甲方提供产品（国家相关检测机构）检验报告，逾期未提供所造成经济损失由乙方来承担。如甲方对此资料产生异议，甲方需要验证产品材料时，乙方提供产品材料清单，并由乙方负责安排试验，且在甲方人员监督下进行试验，如产品不合格，对试验产生所有费用将有乙方承担；如产品合格，对试验产生所有费用将由甲方承担。
2） 尺寸检验：所有产品组件必须满足图纸或数模相关要求并在送样时提供检查成绩表。
3） 性能检测：对需要确认性能样件应附样件性能检测报告，检测方法应按图纸和相关标准要求执行。
4） 装车/装机检验：样件装车尺寸检测和装车/装机后路试检查，乙方应确保无故障里程满足甲方技术要求。
5） 检验工具要求：双方确认产品专用试验检测设备；乙方应对其供货零部件总成制作相关检具以检查下线和出厂零部件总成尺寸。
6） 对于甲方新车型首次送样样件或量产车型送样样件：甲方根据需要负责安排车型公告试验和可靠性路试，路试费用由甲方承担；乙方负责安排样件验证试验，乙方可以配合台架试验，如乙方原因导致试验失败则乙方承担费用； 若车型国家公告试验或首次路试因乙方原因导致未通过，后续甲方安排相关试验和路试费用均有乙方承担。
2.包装运输：
1) 包装材料、包装方式、运输方式等由乙方确定，须保证产品在运输过程中完好无损，产品满足各项性能指标要求。
2) 乙方提交产品中需附带出厂检验报告。产品测试报告、产品使用说明书等材料如有需要单独联系乙方提供。
2． 售后服务
1) 乙方负责对甲方进行产品正常操作、定期维护、检修以及异常情况处理培训；
2) 乙方开放产品信息供维护和检修等用；
3) 异常情况处理乙方提供技术支持必要时要到现场处理；
4) 乙方须有备用产品以便维修更换，具体数量双方约定；
5) 正常使用中出现产品损坏（如因电机失磁导致电机损坏等），由乙方负责更换；
6) 乙方提供所供产品三包服务，具体服务时间为 五年 或 二十万公里 ，自车辆交付之日算起，先到为准。
五. 双方约定
1. 在甲方样机测试时，乙方负责派技术人员现场指导甲方人员进行安装、调试，有必要时对甲方人员进行相关培训。
2. 甲乙双方在开发过程中，如有关于设计变更、提高产品质量、功能变更、成本降低等技术修订，必须经由对方书面认可。此外，经甲方技术认可后方可投入正式生产模检具制造，且在模/检具投入前，若开发成本发生变化（或存在异议），需尽快通知甲方。
3. 乙方需在试制样车相关选型、匹配、调试指导工作，及时解决运营过程中所出现各类问题，做好售后服务，确保整车运行良好。
4. 若在设计、改进过程中出现较为严重故障导致关键零部件损坏，甲乙双方在协商后确认责任原因，并由责任方承担所损失费用。
5. 本协议甲乙双方均不得单独修改，如需修改，必须经双方同意，拟制补充协议，经双方签字后，方可生效。
6. 甲乙双方保证对方所提供各类技术资料及与此有关机密信息加以保密，未经对方同意，不得以任何形式、方法泄露或转让给第三方。
7. 乙方在合同产品技术开发时不得侵犯他人知识产权，否则由乙方承担其法律责任。
8. 本合同有效期至双方权利、义务履行完毕或有新合同、协议替代、变更本合同时止，否则本合同止于乙方停止供货时。
9. 其他未尽事宜，双方协商解决。
10. 本协议一式两份，双方各执一份，签字盖章后生效。
甲 方：
福建新龙马汽车股份有限公司
乙 方：

代表签字：
（盖 章）

代表签字：
（盖 章）

日 期：

日 期：

六. 附件
1. 铭牌格式

2. 产品外观示意图

3. 标识规格

4. 产品二维尺寸图纸
